Cabo de Conexão Fêmea M12 IFM EVT443 50m Blindado

Pré-visualizar: EVT443 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m PVC Blindado

EVT443 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m PVC Blindado

Imagem meramente ilustrativa

R$ 913,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT443
EAN: 4021179288392
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVT443 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m PVC Blindado"

Destaques do Produto

Comprimento

50 m

Conector

Fêmea M12 angular, A-coded, 4 polos

Tensão de operação

< 50 V AC / < 60 V DC

Corrente total

4 A; 3 A conforme capacidade total UL

Revestimento e construção

PVC, cabo blindado, Ø 5,2 mm

Ambiente e proteção

Aplicação indicada em áreas úmidas e higiênicas; IP65/IP67/IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVT443 — cabo de conexão blindado com conector fêmea M12 angular, 4 polos, 50 m, PVC

O IFM EVT443 é um cabo de conexão blindado com conector fêmea M12 angular, destinado a conexões em áreas úmidas e higiênicas da indústria de alimentos. Possui 50 m de comprimento, 4 polos e revestimento de PVC. O conector tem codificação A, contatos dourados e grau de proteção indicado como IP65, IP67, IP68 e IP69K. A tensão de operação informada é inferior a 50 V AC e 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT443
Tipo de conexão	Conector fêmea M12 angular, codificação A, 4 polos
Comprimento do cabo	50 m
Cabo	PVC, laranja, blindado; Ø 5,2 mm; 4 x 0,34 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de corrente total	4 A; capacidade total UL: 3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; em aplicação móvel: 5 a 100 °C
Materiais do conector	Corpo em PVC; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface fêmea M12 A-coded de 4 polos compatível, em aplicações que atendam aos limites elétricos do cabo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação informada para o produto.
Percursos que necessitem de cabo de 50 m e conexão angular, respeitando os limites de tensão, corrente, temperatura e flexão especificados.

⚠ Considere outro se precisa de:

Não selecione para tensão acima de < 50 V AC ou < 60 V DC, ou corrente acima do limite aplicável de 4 A (3 A conforme capacidade total UL).
Não selecione quando a instalação exigir conector macho, outra codificação ou quantidade de polos diferente de M12 A-coded, 4 polos.
Não use em aplicação móvel abaixo de 5 °C ou acima de 100 °C; para ambiente fixo, respeite a faixa de -25 a 100 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; validar a instalação e o acoplamento para manter a proteção requerida.
Possibilidade baseada nas características declaradas: ligação de dispositivos com interface M12 A-coded compatível, 4 polos, dentro dos limites elétricos. A pinagem e o protocolo do equipamento devem ser confirmados separadamente.
Em aplicação flexível ou móvel, respeitar a faixa de 5 a 100 °C e o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Para aplicações cULus, considerar o aviso de temperatura ambiente até 50 °C informado na ficha.

COMO ESCOLHER

Antes de comprar o IFM EVT443 — cabo de conexão blindado com conector fêmea M12 angular, 4 polos, 50 m, PVC, verifique estes pontos:

Escolha o EVT443 quando

A instalação exigir cabo blindado de 50 m com conector fêmea M12 angular, A-coded, 4 polos, para áreas úmidas e higiênicas na indústria de alimentos, dentro dos limites elétricos e ambientais especificados.

Verifique outra configuração quando

O equipamento exigir conexão macho, codificação ou número de polos diferentes, comprimento distinto, ou condições elétricas e térmicas fora dos limites declarados. Confirme também o pinout do dispositivo antes de conectar, pois a ficha fornecida não detalha a atribuição dos pinos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme dados do produto.
Modelo e SKU	EVT443	Código de identificação do produto.
GTIN	4021179288392	Identificador comercial informado na ficha.
Part number do catálogo	ADOAH040VAS0050G04	Referência indicada no conjunto de dados do catálogo.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação indicado na ficha do produto.
Sem silicone	Sim	Característica declarada para o produto.

Conexão elétrica

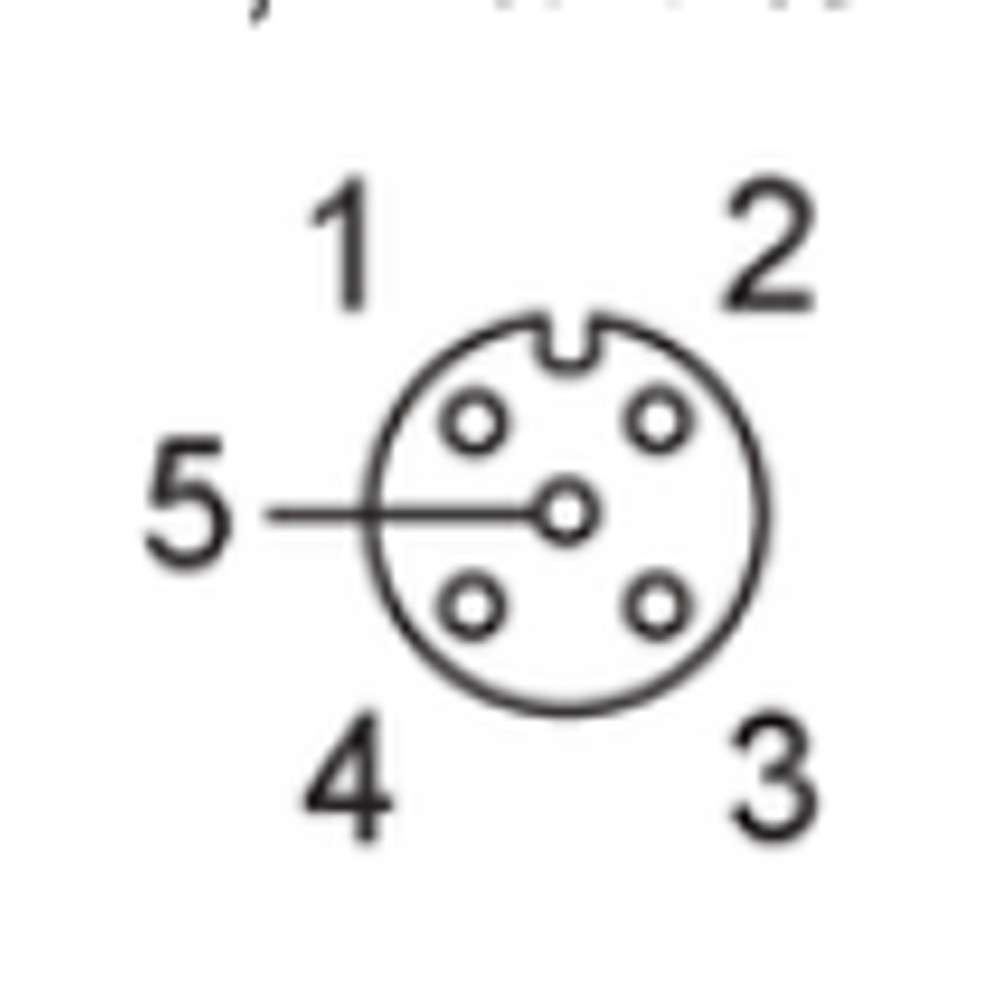

Conector	1 x M12, angular, fêmea	Tipo e orientação da conexão do soquete.
Codificação	A	Codificação indicada para o conector M12.
Número de contatos	4	Quantidade de contatos do soquete.
Contatos	Dourados	Acabamento declarado dos contatos.
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados na ficha.
Capacidade de corrente total	4 A	Valor total informado para capacidade de carga.
Capacidade de corrente total UL	3 A	Valor declarado para a classificação UL.
Blindagem no soquete	Blindagem não aplicada	A ficha especifica que a blindagem do cabo não é aplicada no soquete.

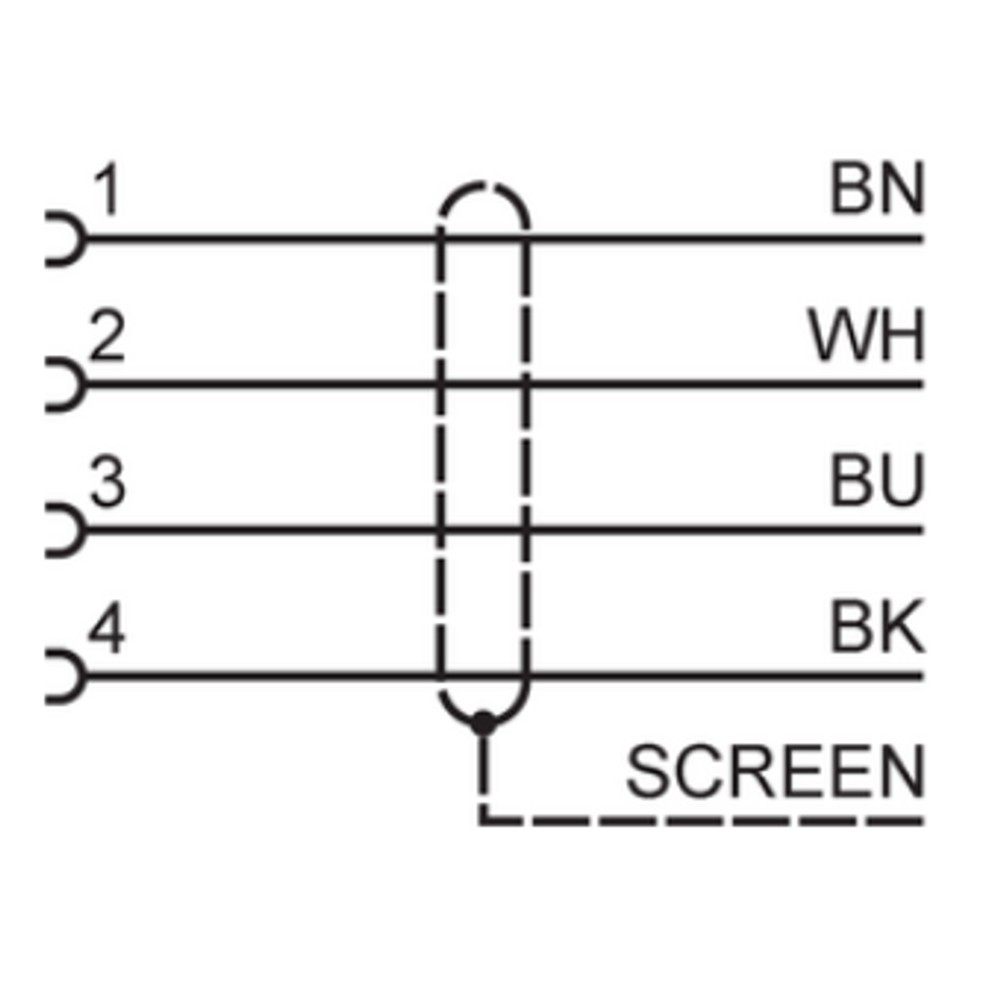

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida na ficha; não substitui a confirmação do pinout.

Cabo e dados mecânicos
Comprimento	50 m	Comprimento declarado do cabo.
Material do revestimento	PVC	Material do cabo e do corpo do conector conforme ficha.
Cor do cabo	Laranja	Cor indicada para o cabo.
Diâmetro do cabo	5,2 mm	Diâmetro externo declarado.
Estrutura dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Configuração e seção dos condutores informadas.
Construção	Blindado	Característica especial declarada para o cabo.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões fornecidas no conjunto de dados do catálogo.
Peso	2359 g	Peso indicado no conjunto de dados do catálogo.
Material do bloqueio/porca	Aço inoxidável 1.4404 (316L)	Material indicado para o elemento de bloqueio do conector.
Material da vedação	EPDM	Material declarado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o aperto da conexão.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a proteção depende da conexão corretamente acoplada e das condições de instalação.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente declarada para uso geral.
Temperatura ambiente em aplicação móvel	5 a 100 °C	Faixa especificada para aplicação móvel.
Limite de temperatura cULus	Até 50 °C	Aviso de temperatura ambiente indicado para cULus.
Classe de proteção	III	Classificação de proteção declarada.

Flexão e movimento
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos de curvatura declarada.
Raio de flexão em aplicação flexível	Mínimo de 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; não corresponde a 10 mm.
Tolerância para dobras e deslocamentos	Sim	Característica declarada para movimentação do cabo.
Esforço de torção	± 180 °/m	Valor de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento associadas ao valor máximo informado.

Documentação e conformidade
NCM	8544.42.00	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Interface física M12 A-coded, 4 polos. A ficha não especifica protocolo de comunicação; confirme o protocolo e a atribuição dos pinos do equipamento conectado.

Conexões

Elétrica Soquete fêmea M12 angular, codificação A, 4 contatos dourados; cabo blindado de 50 m, PVC laranja, Ø 5,2 mm, 4 x 0,34 mm². Tensão de operação < 50 V AC / < 60 V DC. Capacidade de corrente total: 4 A; capacidade total UL: 3 A. A blindagem do cabo não é aplicada no soquete, conforme ficha.

Processo Não aplicável: trata-se de um cabo de conexão elétrico, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector compatível M12 fêmea/macho correspondente, A-coded e 4 polos, e requisitos elétricos dentro dos limites declarados.	✓	A interface do cabo é um conector fêmea M12 angular, A-coded, de 4 polos. Verifique a correspondência mecânica, a pinagem e os limites elétricos do dispositivo.
Equipamento que requer conexão M12 com outra codificação, outro número de polos ou conector fêmea no lado de acoplamento.	✗	A ficha identifica este produto como conector fêmea M12 A-coded de 4 polos; a compatibilidade mecânica não pode ser presumida para outras configurações.
Circuito dentro de < 50 V AC / < 60 V DC e corrente total até 4 A, ou até 3 A para a classificação total UL aplicável.	✓	Os valores correspondem aos limites elétricos informados. Confirme a exigência normativa específica do sistema antes da instalação.
Aplicação móvel na faixa de 5 a 100 °C, com flexão respeitando raio mínimo de 10 vezes o diâmetro do cabo.	✓	A ficha informa a faixa térmica móvel e o raio mínimo de flexão para aplicação flexível.
Aplicação móvel abaixo de 5 °C ou acima de 100 °C.	✗	A temperatura ambiente informada para aplicação móvel é de 5 a 100 °C.
Aplicação fixa entre -25 e 100 °C, em ambiente compatível com os graus de proteção declarados.	✓	A faixa de temperatura ambiente informada é -25 a 100 °C; os graus de proteção especificados são IP65, IP67, IP68 e IP69K. A adequação depende da montagem e das condições reais de uso.

INSTALAÇÃO

Como instalar o IFM EVT443 — cabo de conexão blindado com conector fêmea M12 angular, 4 polos, 50 m, PVC

Confirme que o equipamento de destino aceita conector M12 compatível, A-coded, 4 polos, e verifique a pinagem no manual do dispositivo.
Desenergize o circuito e confira se tensão e corrente do sistema permanecem dentro dos limites especificados para o cabo.
Planeje o percurso considerando o comprimento de 50 m, o diâmetro de 5,2 mm e o raio mínimo de flexão de 10 vezes o diâmetro em aplicação flexível.
Inspecione o conector, a vedação e as superfícies de acoplamento; não conecte componentes danificados ou contaminados.
Acople o conector sem forçar o alinhamento e aperte respeitando o torque declarado de 0,6 a 1,5 Nm.
Após a montagem, confira a continuidade e o funcionamento do circuito; verifique também o estado do cabo e do acoplamento antes de energizar.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Possível incompatibilidade de pinagem, contato mal acoplado ou circuito fora dos limites elétricos; o protocolo não é especificado na ficha do cabo.	Compare a pinagem do equipamento com o esquema do fabricante, inspecione o acoplamento e meça tensão e continuidade com o circuito desenergizado para os testes de resistência.
A conexão apresenta interrupções quando o cabo se movimenta.	Possível dano por flexão abaixo do raio mínimo, torção excessiva ou desgaste do cabo/conector.	Inspecione visualmente o trajeto e o conector; confirme que a flexão respeita 10 vezes o diâmetro do cabo e verifique continuidade durante uma movimentação controlada.
Há umidade ou contaminação na conexão.	Acoplamento incorreto, vedação EPDM danificada ou condição de instalação incompatível com a proteção pretendida.	Desconecte com o circuito desenergizado, examine a vedação e as superfícies de acoplamento e confirme que o conector foi instalado corretamente.
O conector aquece ou há falha elétrica sob carga.	Corrente superior à capacidade aplicável, conexão com contato deficiente ou condutor danificado.	Verifique a corrente do circuito em relação ao limite de 4 A (3 A para capacidade total UL), inspecione o contato e teste a continuidade do cabo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVT443 (PT-BR) (Datasheet) Desenho em escala do IFM EVT443 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT443 e para que tipo de aplicação serve?

É um cabo de conexão blindado com conector fêmea M12 angular, indicado para áreas úmidas e higiênicas na indústria de alimentos. A compatibilidade final depende da interface e dos requisitos elétricos do equipamento conectado.

O que acompanha o EVT443?

A ficha identifica uma unidade de cabo de conexão com conector fêmea, comprimento de 50 m. Não há acessórios adicionais listados.

Ele é compatível com qualquer sensor M12?

Não é possível afirmar compatibilidade universal. O equipamento deve aceitar a interface mecânica correspondente M12 A-coded de 4 polos, e a pinagem e os limites elétricos devem ser conferidos no manual do dispositivo.

Posso usar o cabo acima de 50 V AC ou 60 V DC?

Não: a ficha informa tensão de operação inferior a 50 V AC e inferior a 60 V DC. Para requisitos diferentes, selecione um cabo cuja especificação elétrica atenda ao circuito.

Este cabo serve para conectar um motor?

A ficha não declara aplicação específica para motores. Use-o somente se o equipamento tiver interface M12 A-coded de 4 polos e se a tensão, corrente, pinagem e condições de instalação forem compatíveis.

Posso usar o EVT443 em uma instalação móvel abaixo de 5 °C?

A ficha informa 5 a 100 °C para temperatura ambiente em aplicação móvel, portanto não especifica uso móvel abaixo de 5 °C. Para instalação fixa, a faixa declarada é -25 a 100 °C.

O que verificar se o dispositivo não liga depois da instalação?

Confira primeiro o acoplamento e a pinagem do equipamento, pois o cabo não tem pinout detalhado nesta ficha. Verifique também a continuidade e se a alimentação está dentro dos limites especificados.

Por que ocorre uma falha intermitente quando o cabo se movimenta?

Uma causa possível é flexão abaixo do raio mínimo, torção ou dano no cabo ou no conector. Inspecione o percurso e a continuidade, observando o raio mínimo de 10 vezes o diâmetro do cabo.

Devo comprar este cabo ou uma versão mais curta?

Escolha o EVT443 quando o percurso exigir 50 m e a interface angular M12 A-coded de 4 polos. Se o comprimento necessário for diferente, verifique outra referência, pois a ficha deste modelo informa 50 m.

Como devo apertar e alinhar o conector na instalação?

Alinhe o conector sem forçar e respeite o torque informado de 0,6 a 1,5 Nm. Consulte a pinagem do equipamento conectado, pois ela não está detalhada nos dados fornecidos para o cabo.

GLOSSÁRIO TÉCNICO

M12 A-coded

Conexão circular M12 com codificação A, indicada nesta ficha para o conector de 4 polos. (Ref.: codificação A; 4 contatos)

IP69K

Grau de proteção declarado para o produto; a manutenção da proteção depende do acoplamento e da instalação adequados. (Ref.: IP65, IP67, IP68 e IP69K)

Blindagem do cabo

Elemento de construção indicado como blindado; a ficha informa que a blindagem não é aplicada no soquete. (Ref.: cabo blindado; blindagem não aplicada no soquete)

Raio mínimo de flexão

Limite de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Aço inoxidável 1.4404

Material especificado para o elemento de bloqueio do conector, também identificado na ficha como 316L. (Ref.: material da porca/bloqueio 1.4404 / 316L)
