Cabo Conector Fêmea M12 IFM EVT443

Pré-visualizar: EVT443 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 50m PVC Blindado

EVT443 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 50m PVC Blindado

Imagem meramente ilustrativa

R$ 913,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT443
EAN: 4021179288392
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVT443 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 50m PVC Blindado"

Destaques do Produto

Comprimento

50 m

Conector

M12 fêmea angular, 4 polos, codificação A

Tensão de operação

< 50 V AC / < 60 V DC

Corrente total

4 A

Proteção

IP 65, IP 67, IP 68 e IP 69K

Ambiente

Áreas úmidas e higiênicas; temperatura ambiente de -25 a 100 °C, com limite móvel de 5 a 100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT443, conector fêmea M12 angular de 4 polos, cabo blindado em PVC de 50 m

O IFM EVT443 é um cabo de conexão com conector fêmea M12 angular, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui 50 m de cabo blindado em PVC, quatro contatos banhados a ouro e grau de proteção IP 65, IP 67, IP 68 e IP 69K. A tensão de operação especificada é inferior a 50 V AC e inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT443
Tipo de conector	Fêmea M12 angular, codificação A
Número de polos	4
Comprimento do cabo	50 m
Material do cabo	PVC, laranja; cabo blindado
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de corrente total	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25 a 100 °C; em aplicação móvel: 5 a 100 °C
Aplicação indicada pelo fabricante	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação indicada pelo fabricante.
Equipamentos com interface compatível com conector M12 fêmea angular, codificação A, de 4 polos, e requisitos elétricos dentro dos limites especificados.
Instalações que necessitem de cabo de 50 m em PVC blindado e dos graus de proteção informados, com a conexão corretamente montada e vedada.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir tensão igual ou superior a 50 V AC ou igual ou superior a 60 V DC.
Não selecionar para correntes totais acima de 4 A; a ficha também informa capacidade de corrente total UL de 3 A, devendo esse limite ser considerado quando aplicável.
Não usar em aplicação móvel abaixo de 5 °C ou acima de 100 °C, conforme a faixa informada para uso móvel.
Não presumir que a blindagem do cabo esteja aplicada à conexão do soquete: a ficha especifica que o cabo é blindado e que a blindagem não é aplicada no soquete.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: conexão de equipamentos em áreas úmidas e higiênicas da indústria de alimentos. Respeitar os graus de proteção informados e as instruções de montagem e acoplamento do fabricante.
Possibilidade de uso em instalações com movimento do cabo: a ficha declara tolerâncias para dobras e deslocamentos, mais de 1 milhão de ciclos de curvatura e velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Verificar se o perfil real de movimento corresponde a essas condições.
Para uso móvel, a temperatura ambiente especificada é de 5 a 100 °C. Para outras condições de movimento ou ambiente, consultar o datasheet antes da seleção.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT443, conector fêmea M12 angular de 4 polos, cabo blindado em PVC de 50 m, verifique estes pontos:

Escolha o EVT443 quando

A instalação exigir cabo de 50 m com conector fêmea M12 angular de codificação A e 4 polos, em aplicação compatível com a tensão, a corrente, a temperatura e os graus de proteção especificados.

Avalie outra configuração quando

O equipamento exigir outro tipo, gênero, codificação ou número de polos no conector, comprimento diferente de 50 m, ou condições elétricas fora dos limites informados. Confirme também se a ligação exige continuidade da blindagem no soquete, pois a ficha indica que ela não é aplicada nessa conexão.

Considere o regime de movimento

Para uso móvel, respeite a faixa de temperatura de 5 a 100 °C e o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. A ficha informa tolerância a dobras e deslocamentos e mais de 1 milhão de ciclos de curvatura, sem que isso substitua a verificação das condições reais de instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo	EVT443	Código do modelo.
Part number	ADOAH040VAS0050G04	Código de peça informado no cadastro técnico do produto.
GTIN	4021179288392	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha do produto.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados para operação.
Capacidade de carga total	4 A	Capacidade de corrente total informada.
Capacidade de corrente total UL	3 A	Limite de corrente total informado para UL.
Classe de proteção	III	Classe de proteção elétrica indicada na ficha.

Conexão elétrica
Conector	1 x M12 fêmea, angular, codificação A	Configuração mecânica da conexão do soquete.
Contatos	4, banhados a ouro	Número e acabamento dos contatos do conector.
Corpo do conector	PVC, laranja	Material e cor informados para o corpo do conector.
Bloqueio	Aço inoxidável 1.4404 / 316L	Material do mecanismo de bloqueio.
Vedação	EPDM	Material de vedação especificado para o soquete.
Torque de aperto máximo	0,6 a 1,5 Nm	Faixa de torque de aperto informada para a conexão.
Blindagem no soquete	Blindagem não aplicada	A ficha distingue o cabo blindado da conexão do soquete, onde a blindagem não é aplicada.

Cabo e construção
Comprimento	50 m	Comprimento total do cabo fornecido.
Material do revestimento	PVC	Material do cabo.
Cor do cabo	Laranja	Cor indicada para o cabo.
Diâmetro do cabo	5,2 mm	Diâmetro externo declarado.
Estrutura dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Quantidade, seção nominal e composição informadas dos condutores.
Blindagem do cabo	Sim	Característica especial declarada; a blindagem não é aplicada no soquete.
Sem silicone	Sim	Característica informada para o produto.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para a movimentação do cabo.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus de proteção declarados na ficha; a montagem e o acoplamento devem respeitar as condições de instalação do fabricante.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada para a aplicação.
Temperatura ambiente em aplicação móvel	5 a 100 °C	Faixa informada especificamente para uso móvel.
Aviso de temperatura cULus	Até 50 °C	A ficha informa limite cULus de temperatura ambiente de até 50 °C.
Material da vedação	EPDM	Material de vedação indicado para o conector.

Dados mecânicos e movimento
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas no cadastro técnico.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o mecanismo de bloqueio.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para instalação flexível; considerar o diâmetro externo de 5,2 mm.
Ciclos de curvatura	> 1 milhão	Número de ciclos de curvatura declarado pelo fabricante.
Esforço de torção	± 180°/m	Valor de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Identificação dos fios
BK	Preto	Código de cor do fio indicado no cadastro técnico.
BN	Marrom	Código de cor do fio indicado no cadastro técnico.
BU	Azul	Código de cor do fio indicado no cadastro técnico.
WH	Branco	Código de cor do fio indicado no cadastro técnico.

Dados comerciais e embalagem
Peso	2359 g	Peso informado no cadastro técnico.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica. A compatibilidade deve ser verificada pela interface elétrica e pelo esquema de pinos do equipamento conectado.

Conexões

Elétrica Cabo blindado de 50 m, PVC laranja, diâmetro externo de 5,2 mm, 4 x 0,34 mm²; conector fêmea M12 angular, codificação A, 4 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC. Capacidade de corrente total: 4 A; capacidade de corrente total UL: 3 A. A blindagem do cabo não é aplicada no soquete. Confirmar a pinagem no datasheet e no equipamento correspondente.

Processo Conector elétrico M12 fêmea angular, codificação A, 4 polos. Não é uma conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector macho M12 de codificação A, 4 polos e requisitos elétricos compatíveis	✓	A ficha identifica o cabo como conector fêmea M12 angular, codificação A, com 4 contatos. Confirmar a atribuição dos pinos no datasheet do equipamento.
Equipamento que exija conector M12 com outra codificação, gênero ou quantidade de polos	✗	A ficha deste cabo especifica conector fêmea, codificação A e 4 polos; não informa outras configurações.
Circuito operando abaixo de 50 V AC e abaixo de 60 V DC, respeitando os limites de corrente aplicáveis	✓	Esses são os limites de tensão informados; a capacidade total é 4 A e a capacidade total UL é 3 A.
Circuito acima dos limites de tensão ou corrente especificados	✗	A ficha estabelece tensão inferior a 50 V AC e inferior a 60 V DC, capacidade total de 4 A e capacidade total UL de 3 A.
Aplicação que dependa de blindagem aplicada no lado do soquete	✗	A ficha especifica cabo blindado, mas informa que a blindagem não é aplicada no soquete.
Aplicação móvel fora da faixa de 5 a 100 °C	✗	A faixa de temperatura ambiente informada para uso móvel é de 5 a 100 °C.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT443, conector fêmea M12 angular de 4 polos, cabo blindado em PVC de 50 m

Confirme que o equipamento de destino possui conexão compatível com M12 fêmea, angular, codificação A e 4 polos; verifique a pinagem nos documentos do fabricante.
Desenergize o circuito antes de realizar a conexão e confirme que tensão e corrente estão dentro dos limites especificados.
Roteie os 50 m de cabo evitando tração, esmagamento e contato com superfícies ou condições fora da faixa ambiental declarada.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de movimento indicados na ficha.
Acople o conector sem desalinhamento e aperte dentro da faixa de torque informada de 0,6 a 1,5 Nm, conforme os requisitos da conexão.
Após a instalação, confira o assentamento da vedação e a continuidade elétrica; não presuma continuidade da blindagem através do soquete, pois a ficha indica que ela não é aplicada nessa conexão.

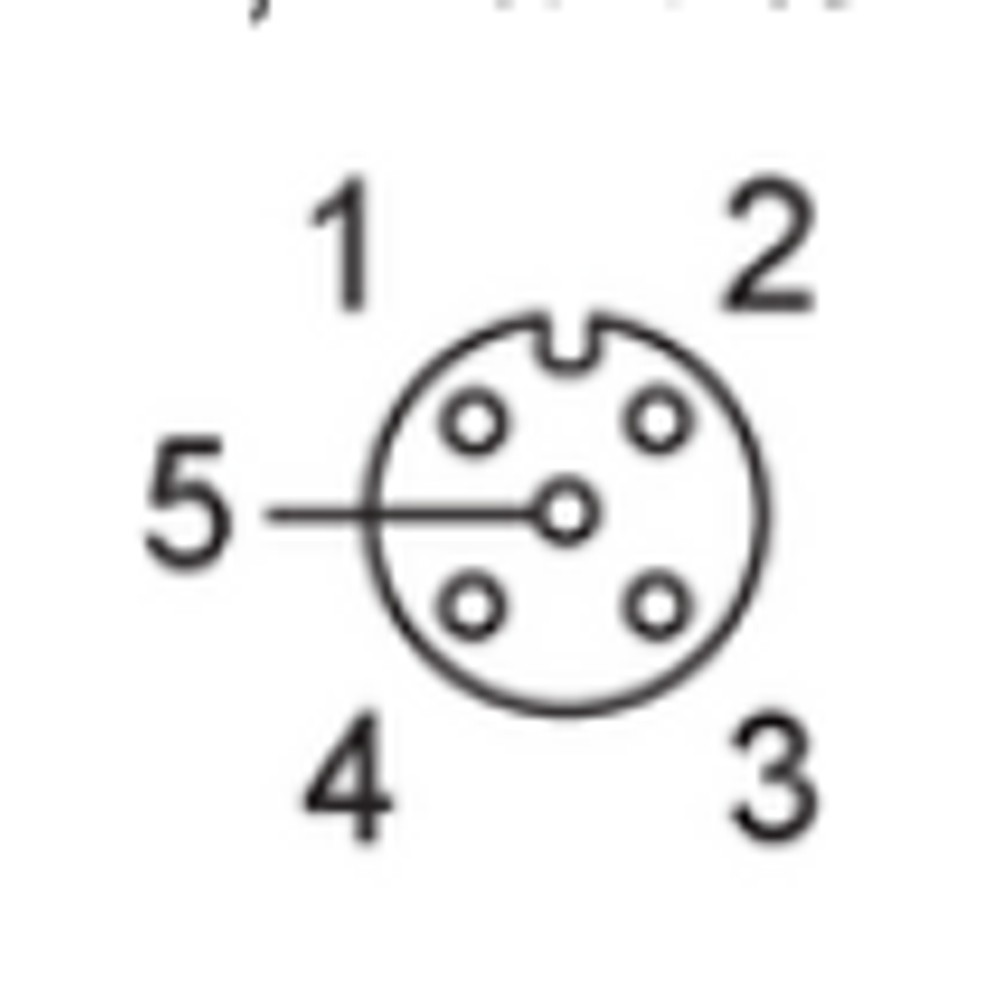

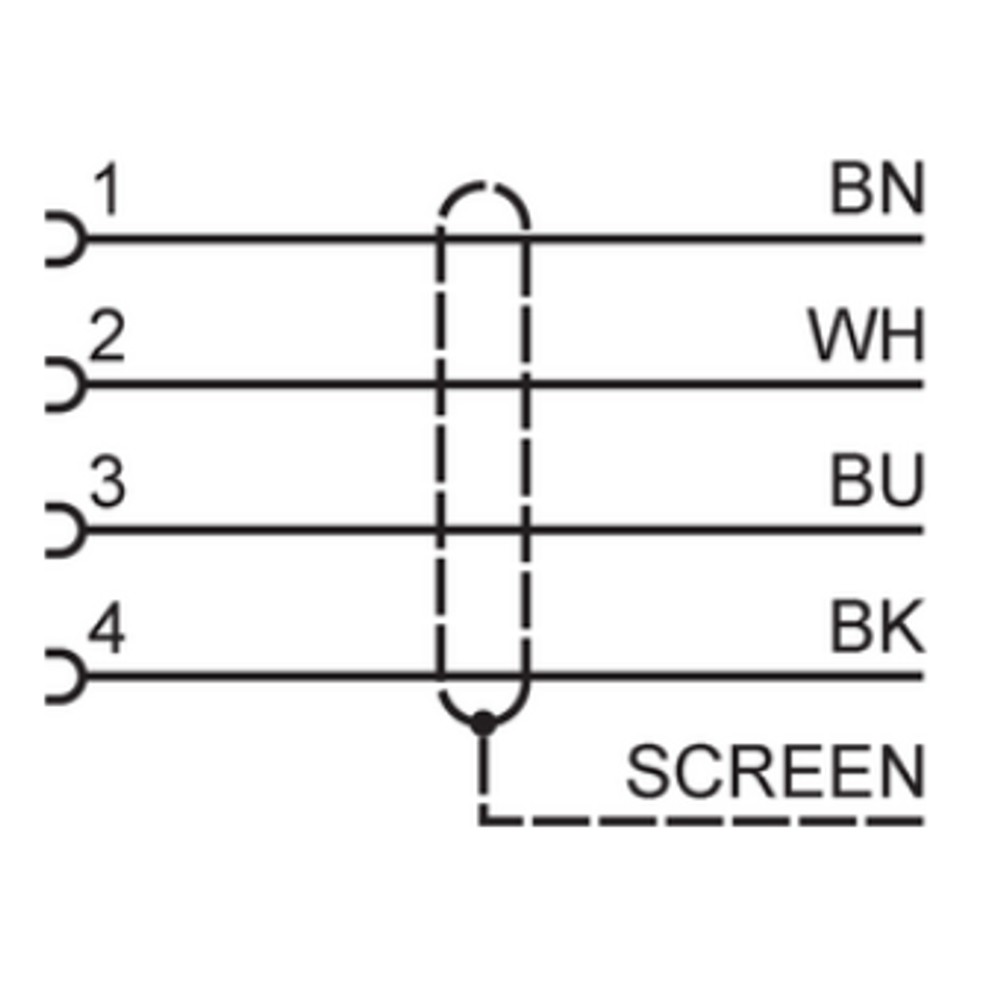

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não energiza.	Conector incompatível, acoplamento incompleto ou divergência entre a pinagem do cabo e a do equipamento.	Confirme codificação, gênero e número de polos; consulte os esquemas de ligação de ambos os dispositivos e verifique o acoplamento e a continuidade dos condutores.
Falha intermitente durante movimento ou vibração do cabo.	Raio de curvatura abaixo do mínimo, esforço mecânico excessivo ou instalação fora das condições de movimento declaradas.	Inspecione o trajeto e meça o raio de curvatura; compare velocidade, deslocamento, aceleração e temperatura com os valores especificados na ficha.
Entrada de umidade ou perda de proteção na conexão.	Conector mal acoplado, vedação deslocada ou montagem que não atende às condições necessárias para os graus de proteção declarados.	Inspecione o assentamento da conexão e da vedação, verifique o aperto dentro da faixa especificada e consulte as instruções do fabricante para a montagem.
Aquecimento, queda de tensão ou interrupção sob carga.	Corrente ou tensão acima dos limites aplicáveis, contato deficiente ou conexão inadequada ao circuito.	Meça tensão e corrente em operação, considerando 4 A de capacidade total e 3 A para capacidade total UL; inspecione os contatos e confirme os limites da aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT443 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT443 e para que tipo de instalação foi indicado?

É um cabo de conexão com conector fêmea M12 angular de 4 polos. A aplicação indicada pelo fabricante são áreas úmidas e higiênicas na indústria de alimentos.

O que acompanha o produto e qual é o comprimento do cabo?

A ficha informa uma peça por embalagem e um cabo de 50 m. Não há acessórios adicionais especificados.

Com quais equipamentos e conexões ele pode ser usado?

A conexão é M12 fêmea angular, codificação A, com 4 contatos. O equipamento correspondente precisa ter interface compatível; confirme a pinagem no datasheet, pois a ficha não identifica um protocolo de comunicação.

Ele funciona em circuitos acima de 50 V AC ou 60 V DC?

Não: a tensão de operação indicada é inferior a 50 V AC e inferior a 60 V DC. A seleção também deve respeitar a corrente total de 4 A, ou 3 A quando se aplica o limite UL informado.

Serve para uma instalação que exige conector M12 reto ou outra codificação?

A ficha descreve este modelo como M12 fêmea angular, codificação A. Não especifica compatibilidade com conectores retos ou com outra codificação.

Posso usar o cabo em movimento abaixo de 5 °C?

A ficha informa temperatura ambiente de 5 a 100 °C para aplicação móvel, portanto não declara uso móvel abaixo de 5 °C. Para condições fora dessa faixa, consulte o fabricante.

O sinal fica intermitente quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique se o cabo está dobrado abaixo do raio mínimo de 10 vezes seu diâmetro ou submetido a movimento fora das condições especificadas. Inspecione também o conector e a continuidade dos condutores.

A conexão apresenta umidade; o problema está necessariamente no cabo?

Não necessariamente: acoplamento incompleto ou vedação mal assentada podem comprometer a conexão. Confira a montagem, o aperto e as instruções do fabricante antes de substituir o cabo.

É melhor comprar este cabo ou procurar uma versão de comprimento diferente?

Escolha o EVT443 quando 50 m e a configuração M12 fêmea angular de 4 polos atenderem à instalação. Se o comprimento necessário for diferente, procure uma versão cuja ficha confirme o comprimento e as demais características exigidas.

Como devo apertar o conector durante a instalação?

A ficha informa torque máximo de aperto de 0,6 a 1,5 Nm. Alinhe o conector antes do acoplamento e confirme a pinagem no datasheet e no equipamento.

GLOSSÁRIO TÉCNICO

Codificação A

Tipo de codificação mecânica da interface M12, que deve corresponder à conexão do equipamento. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes, válida conforme as condições de montagem especificadas. (Ref.: IP 65, IP 67, IP 68, IP 69K)

Raio mínimo de curvatura

Menor raio indicado para dobrar o cabo em aplicação flexível sem exceder a condição especificada pelo fabricante. (Ref.: mínimo de 10 x diâmetro do cabo)

Blindagem

Elemento de proteção contra interferências eletromagnéticas; neste produto, a ficha declara cabo blindado e informa que a blindagem não é aplicada no soquete. (Ref.: cabo blindado; blindagem não aplicada no soquete)

Classe de proteção III

Classificação de proteção elétrica indicada para o produto na ficha técnica. (Ref.: classe de proteção III)
