Cabo de Conexão Fêmea M12 IFM EVT442

Pré-visualizar: EVT442 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 35m PVC Blindado IP69K

EVT442 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 35m PVC Blindado IP69K

Imagem meramente ilustrativa

R$ 694,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT442
EAN: 4021179288385
NCM do produto: 85444200

Destaques do Produto Comprimento 35 m...mais

Fechar menu

Saiba mais sobre: "EVT442 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 35m PVC Blindado IP69K"

Destaques do Produto

Comprimento

35 m

Tipo de conexão

M12 fêmea angular, codificação A, 4 contatos

Tensão

< 50 V AC; < 60 V DC conforme dados do produto

Corrente

4 A total; 3 A total UL

Ambiente e proteção

IP65/IP67/IP68/IP69K; aplicação indicada em áreas úmidas e higiênicas da indústria de alimentos

Construção do cabo

PVC blindado, 4 × 0,34 mm², Ø 5,2 mm, sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT442, conector fêmea M12 angular, 35 m, PVC blindado, IP65/IP67/IP68/IP69K

O IFM EVT442 é um cabo de conexão com conector fêmea M12 angular, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui cabo blindado de 35 m com revestimento em PVC, quatro contatos banhados a ouro e construção sem silicone. A conexão é M12 com codificação A, e a tensão de operação informada é inferior a 50 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT442
Conector	1 × M12 fêmea, angular, codificação A, 4 contatos
Comprimento do cabo	35 m
Cabo	PVC laranja, blindado, Ø 5,2 mm; 4 × 0,34 mm²
Tensão de operação	< 50 V AC; < 60 V DC conforme dados do produto
Capacidade de corrente	4 A total; 3 A total UL
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura	Ambiente móvel: 5…100 °C; faixa indicada: -25…100 °C
Materiais do conector	Corpo em PVC; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM
Identificação	GTIN 4021179288385; part number ADOAH040VAS0035G04

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em equipamentos com interface M12 fêmea angular, codificação A e quatro contatos compatíveis.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação informada pelo fabricante.
Circuitos dentro dos limites elétricos especificados para tensão e corrente total.
Instalações que requeiram cabo blindado de 35 m, revestimento em PVC e ausência de silicone.

⚠ Considere outro se precisa de:

Não selecionar para uma interface cuja codificação, geometria, número de contatos ou tipo de conector não corresponda a M12 fêmea angular, codificação A, quatro contatos.
Não aplicar acima dos limites informados de tensão ou corrente: < 50 V AC, < 60 V DC, 4 A total e 3 A total UL.
Não presumir que a proteção IP, por si só, autoriza qualquer método, duração ou condição de imersão; confirmar as condições aplicáveis no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos; a ficha também informa graus de proteção IP65, IP67, IP68 e IP69K. A adequação a uma rotina específica de lavagem ou imersão deve ser confirmada conforme as condições de instalação do fabricante.
Possibilidade de uso: conexão entre um equipamento com interface M12 compatível e outro ponto do circuito, desde que codificação, contatos, pinagem e limites elétricos sejam verificados. A ficha não identifica dispositivos ou protocolos específicos.
Em instalação móvel, considerar a faixa de temperatura ambiente móvel de 5…100 °C e as condições declaradas para deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s². Não extrapolar esses valores para outras geometrias ou condições.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT442, conector fêmea M12 angular, 35 m, PVC blindado, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT442

Quando a instalação exigir cabo de 35 m com conector fêmea M12 angular, codificação A, quatro contatos, blindagem e uso em áreas úmidas e higiênicas da indústria de alimentos. Confirme previamente o encaixe mecânico e os limites elétricos do circuito.

Busque outra configuração

Quando o equipamento exigir outro tipo de conector, codificação, número de contatos, comprimento ou construção de cabo. A ficha disponível não identifica modelos alternativos compatíveis; compare a interface e os dados elétricos no datasheet antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Produto	Cabo de conexão com conector fêmea IFM EVT442	Identificação do produto no anúncio e no catálogo.
Marca	IFM / ifm electronic	Fabricante indicado nos dados do produto.
SKU / modelo	EVT442	Código usado para identificar esta versão.
GTIN	4021179288385	Identificador comercial informado na ficha.
Part number	ADOAH040VAS0035G04	Código de peça indicado no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão; cabos de conexão e conectores	Classificação comercial do produto.
Quantidade da embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.

Aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na descrição do catálogo.

Conexão elétrica

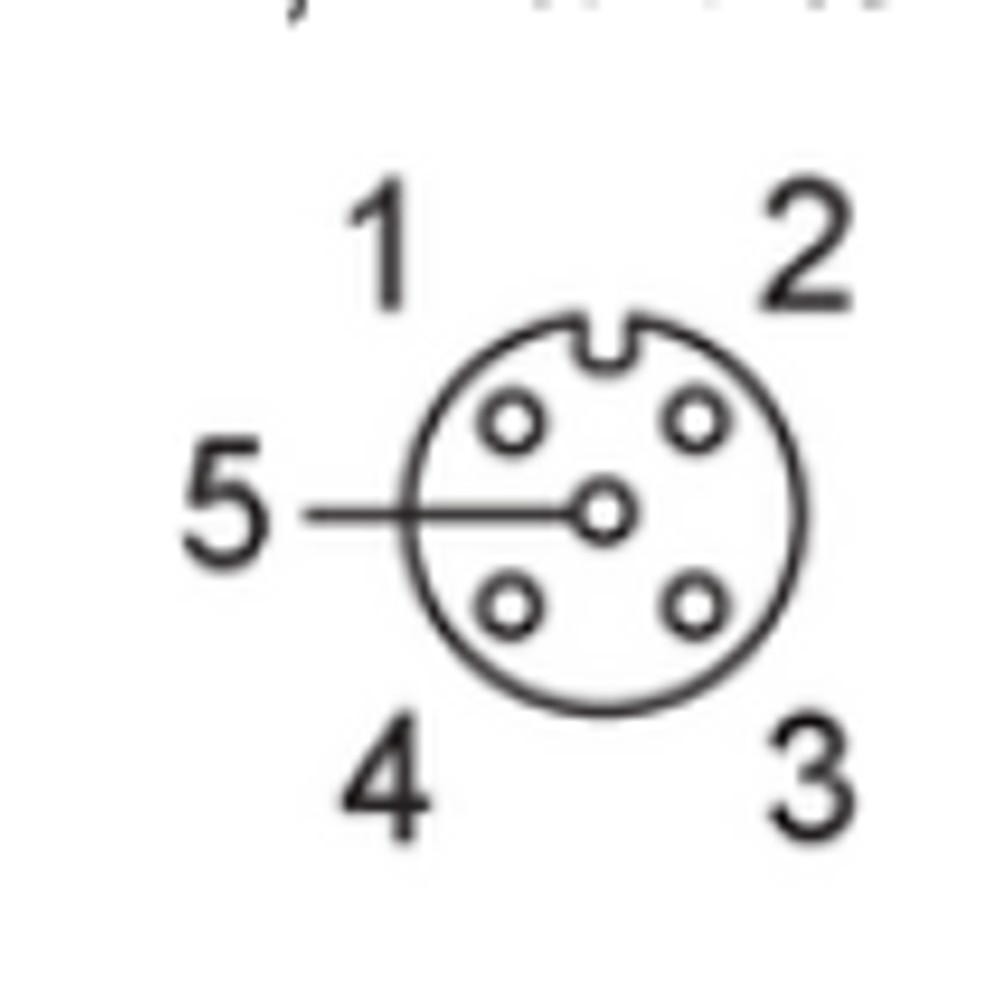

Soquete	1 × M12, fêmea, angular, codificação A	Configuração mecânica indicada para a conexão.
Contatos	4, banhados a ouro	Número e acabamento dos contatos indicados na ficha.

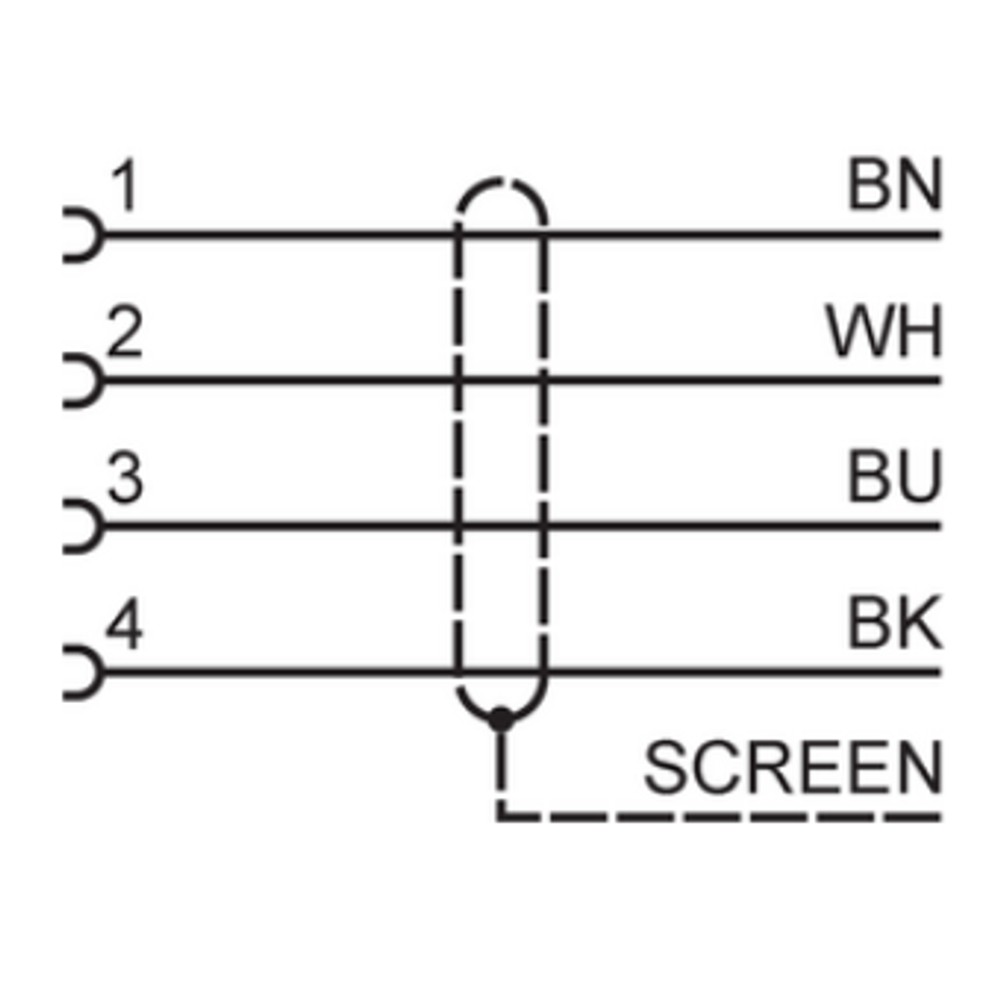

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor fornecida nos dados técnicos; confirmar a pinagem funcional no documento do fabricante.
Tensão de operação AC	< 50 V AC	Limite informado nos atributos principais.
Tensão de operação DC	< 60 V DC	Limite indicado nos dados técnicos adicionais.
Capacidade de carga total	4 A	Valor total informado para a capacidade de carga.
Capacidade de corrente total UL	3 A	Valor total informado na especificação UL.
Categoria de isolamento	III	Categoria indicada nos dados técnicos do produto.

Construção do cabo
Comprimento	35 m	Comprimento informado para o cabo.
Material do revestimento	PVC, laranja	Material e cor indicados na especificação do cabo.
Blindagem	Cabo blindado	Característica de construção declarada na descrição e nos dados técnicos.
Diâmetro externo	5,2 mm	Diâmetro indicado para o cabo.
Condutores	4 × 0,34 mm² (42 × Ø 0,1 mm)	Composição indicada na especificação do cabo.
Isento de silicone	Sim	Característica declarada para o produto.
Tolerância a dobras e deslocamentos	Sim	Característica indicada na ficha; os limites operacionais devem ser observados.
Raio mínimo de curvatura	10 × diâmetro do cabo	Raio mínimo informado; aplicar em relação ao diâmetro de 5,2 mm do cabo.
Esforço de torção	± 180°/m	Valor indicado nos dados técnicos para torção.
Ciclos de curvatura	> 1 milhão	Desempenho de ciclos informado nos dados técnicos, sujeito às condições de ensaio e aplicação do fabricante.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Materiais do conector e vedação
Corpo do conector	PVC, laranja	Material e cor indicados para o corpo.
Sistema de bloqueio	Aço inoxidável 1.4404 (316L)	Material indicado para o bloqueio do conector.
Vedação	EPDM	Material indicado para a vedação.
Torque de aperto	0,6…1,5 Nm	Faixa de torque indicada para a conexão.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações indicadas na ficha; a aplicação depende das condições de montagem e dos critérios de ensaio correspondentes.
Faixa de temperatura indicada	-25…100 °C	Faixa de temperatura informada nos dados técnicos.
Temperatura ambiente móvel	5…100 °C	Faixa explicitamente indicada para condição móvel; não extrapolar para condições diferentes.

Dados físicos e dimensionais
Dimensões informadas	26,5 × 15,5 × 36,5 mm	Dimensões listadas nos dados do catálogo; conferir o desenho dimensional para referência e orientação.
Peso	1642,5 g	Peso indicado nos atributos do catálogo; não usar o valor divergente de outra entrada de variante.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A conexão M12 e o número de contatos não permitem, isoladamente, confirmar compatibilidade com um protocolo.

Conexões

Elétrica Conector M12 fêmea angular, codificação A, quatro contatos banhados a ouro. Tensão indicada: < 50 V AC e < 60 V DC; capacidade de corrente total: 4 A e 3 A total UL. Verifique a pinagem do equipamento correspondente antes de conectar; as cores informadas são BK = preto, BN = marrom, BU = azul e WH = branco.

Processo Não aplicável como conexão de processo: trata-se de um cabo elétrico de conexão, não de um componente de conexão de fluido ou processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector M12 macho, codificação A e quatro contatos, com pinagem e requisitos elétricos confirmados	✓	A configuração mecânica indicada é M12 fêmea angular, codificação A e quatro contatos. A compatibilidade elétrica depende da pinagem e dos limites do equipamento conectado.
Equipamento com outra codificação, outro número de contatos ou conexão que não corresponda à interface M12 fêmea angular	✗	A configuração do conector informada para o EVT442 não corresponde à interface descrita no cenário.
Circuito dentro dos limites de tensão e corrente informados para o cabo	✓	Os dados indicam < 50 V AC, < 60 V DC, 4 A total e 3 A total UL; confirme qual limite é aplicável ao circuito.
Circuito acima de qualquer limite elétrico informado	✗	A ficha não autoriza operação acima dos valores de tensão e corrente especificados.
Uso em área úmida ou higiênica na indústria de alimentos	✓	Essa aplicação é indicada na descrição do produto; devem ser respeitadas as condições de instalação e uso do fabricante.
Uso em protocolo de comunicação específico sem confirmação da pinagem e dos requisitos elétricos	✗	A ficha não declara protocolo nem pinagem funcional por protocolo; a compatibilidade não pode ser confirmada apenas pelo formato M12.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT442, conector fêmea M12 angular, 35 m, PVC blindado, IP65/IP67/IP68/IP69K

Confirme no equipamento correspondente que a conexão é M12 macho, codificação A, com quatro contatos, e valide a pinagem antes de conectar.
Desenergize o circuito e verifique se tensão e corrente permanecem dentro dos limites aplicáveis ao conjunto.
Inspecione conector, contatos, vedação e cabo; não instale componentes danificados ou contaminados.
Alinhe os conectores pela codificação e rosqueie sem forçar nem torcer o cabo; aperte dentro da faixa de torque indicada de 0,6…1,5 Nm.
Organize o percurso do cabo sem ultrapassar o raio mínimo de curvatura de 10 vezes o diâmetro do cabo; evite tração ou torção além dos valores especificados.
Após a montagem, confira o assentamento da conexão e teste a continuidade e o funcionamento do circuito conforme os procedimentos do equipamento conectado.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece sinal ou alimentação.	Conector não totalmente acoplado, pinagem incompatível ou ligação incorreta dos condutores.	Desenergize o circuito, confira o assentamento mecânico e compare a pinagem do equipamento com o esquema do fabricante; use as cores dos fios apenas como identificação, não como substituto da pinagem.
Intermitência durante movimento ou vibração do cabo.	Possível esforço mecânico, curvatura inferior ao raio mínimo ou percurso diferente das condições de movimento especificadas.	Inspecione o trajeto, verifique o raio de curvatura em relação ao diâmetro de 5,2 mm e compare velocidade, aceleração e geometria com os limites informados.
Entrada de umidade observada na conexão.	Acoplamento incompleto, vedação contaminada ou danificada, ou uso fora das condições de montagem aplicáveis ao grau IP.	Desenergize e inspecione a interface, a vedação e o aperto; confirme no datasheet as condições necessárias para a proteção requerida.
Aquecimento ou falha elétrica no circuito conectado.	Possível operação acima dos limites de tensão ou corrente, ou contato elétrico inadequado.	Meça tensão e corrente do circuito e compare com os limites especificados; inspecione os contatos e confirme a compatibilidade elétrica e a pinagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT442 — PT-BR (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT442 e para que tipo de instalação ele foi especificado?

É um cabo de conexão com conector fêmea M12 angular, indicado para áreas úmidas e higiênicas na indústria de alimentos. O cabo tem 35 m, é blindado e não contém silicone.

Com quais conectores ele pode ser acoplado?

A ficha informa conector M12 fêmea angular, codificação A, com quatro contatos. Para confirmar o encaixe e a operação, verifique também a conexão macho correspondente, a pinagem e os limites elétricos do equipamento.

O que vem junto com o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Portanto, não há acessórios adicionais identificados nos dados disponíveis.

Ele serve para um equipamento que exige conector M12 com outra codificação ou mais contatos?

Não corresponde à configuração informada para o EVT442, que é M12 fêmea, codificação A, com quatro contatos. Não force o acoplamento; confirme a interface exigida pelo equipamento.

Posso usar esse cabo em um circuito acima de 50 V AC ou 60 V DC?

A ficha informa tensão de operação inferior a 50 V AC e inferior a 60 V DC, portanto não especifica operação acima desses limites. Confira os requisitos elétricos do circuito antes da seleção.

O equipamento não liga depois que conectei o cabo; o que verifico antes de trocar?

Verifique primeiro o acoplamento, a pinagem e a continuidade dos condutores, com o circuito desenergizado. Compare a ligação com o esquema do fabricante do equipamento, pois as cores dos fios não definem sozinhas a função de cada contato.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico ou curvatura menor que o raio mínimo especificado. Inspecione o percurso e compare as condições de movimento com os limites informados para o cabo.

Devo comprar este cabo ou procurar uma versão com outro comprimento?

O EVT442 descrito tem 35 m. Se o percurso exigir outro comprimento ou outra configuração de conector, selecione uma versão cujos dados correspondam ao projeto e confirme o part number no catálogo do fabricante.

Como devo montar e apertar o conector?

Alinhe a codificação antes de rosquear, evite torcer o cabo e aplique o torque indicado de 0,6…1,5 Nm. Respeite também o raio mínimo de curvatura informado.

Como confirmo que o cabo ficará protegido na condição de lavagem da minha instalação?

O produto tem graus de proteção IP65, IP67, IP68 e IP69K informados na ficha, mas a proteção depende das condições de montagem e uso. Consulte o datasheet para verificar a classificação adequada ao método e às condições da instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da conexão M12 que ajuda a distinguir a configuração do conector; a ficha identifica o EVT442 como codificação A. (Ref.: conexão do soquete)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme condições de ensaio e montagem aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

Blindagem

Elemento condutivo de proteção do cabo destinado a lidar com interferências eletromagnéticas; a ficha confirma que o cabo é blindado, sem detalhar o método de aterramento. (Ref.: especificação do cabo)

Raio mínimo de curvatura

Menor raio de dobra indicado para orientar o percurso do cabo e evitar curvatura abaixo do limite especificado. (Ref.: mín. 10 × diâmetro do cabo)

EPDM

Material elastomérico indicado para a vedação do conector. (Ref.: material de vedação EPDM)
