Cabo de Conexão IFM EVT441 M12 Fêmea 20m Blindado

Pré-visualizar: EVT441 IFM - Cabo de Conexão ifm M12 Fêmea Indústria Alimentícia 20m Blindado IP69K

EVT441 IFM - Cabo de Conexão ifm M12 Fêmea Indústria Alimentícia 20m Blindado IP69K

Imagem meramente ilustrativa

R$ 473,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT441
EAN: 4021179288378
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVT441 IFM - Cabo de Conexão ifm M12 Fêmea Indústria Alimentícia 20m Blindado IP69K"

Destaques do Produto

Comprimento

20 m

Conector

M12 fêmea angular, 4 pinos, codificação A

Proteção

IP65, IP67, IP68 e IP69K

Tensão de operação

< 50 V AC / < 60 V DC

Uso em movimento

Tolerâncias para dobras e deslocamentos; raio mínimo informado de 10 x o diâmetro do cabo em aplicação flexível

Ambiente

PVC; temperatura ambiente de -25 a 100 °C; para aplicação móvel, 5 a 100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão ifm EVT441, M12 fêmea angular, 4 pinos, 20 m, blindado, IP65/IP67/IP68/IP69K

O ifm EVT441 é um cabo de conexão com conector M12 fêmea angular, destinado a conectar dispositivos em instalações industriais. Tem 20 m de comprimento, cabo blindado com revestimento de PVC e proteção indicada como IP65, IP67, IP68 e IP69K. É especificado para áreas úmidas e higiênicas na indústria de alimentos; a tensão de operação é inferior a 50 V AC e inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVT441
Conector	M12 fêmea angular, codificação A, 4 pinos
Comprimento	20 m
Cabo	Blindado, PVC laranja, Ø 5,2 mm; 4 x 0,34 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	4 A
Grau de proteção indicado	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; aplicação móvel: 5 a 100 °C
Materiais de contato e porca	Contatos dourados; porca em aço inoxidável 1.4404 (316L)
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais com interface M12 fêmea angular, codificação A, 4 pinos, desde que o dispositivo correspondente aceite a configuração elétrica do cabo.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação indicada para o produto.
Percursos que necessitem de 20 m de cabo e sejam compatíveis com a tensão, corrente, temperatura e condições de movimento especificadas.

⚠ Considere outro se precisa de:

Não selecione sem confirmar a correspondência de codificação, número de pinos, gênero e pinagem com o conector do dispositivo; a ficha não relaciona modelos específicos de dispositivos compatíveis.
Não aplique tensão ou corrente acima dos limites informados: < 50 V AC / < 60 V DC e capacidade de carga total de 4 A.
Não use em aplicação móvel abaixo de 5 °C, acima de 100 °C ou com raio de flexão inferior ao mínimo de 10 x o diâmetro do cabo, conforme os limites informados para uso móvel/flexível.

APLICAÇÕES E USO

Aplicação declarada: conexão de dispositivos em áreas úmidas e higiênicas na indústria de alimentos; a ficha indica proteção IP65, IP67, IP68 e IP69K.
Possibilidade de uso em percurso móvel, desde que se respeitem a faixa de temperatura móvel de 5 a 100 °C e as condições de velocidade, percurso e aceleração especificadas pelo fabricante.
Para instalação flexível, considerar o raio mínimo informado de 10 x o diâmetro do cabo. A ficha não detalha agentes químicos, método de limpeza ou duração de exposição; verificar essas condições com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Cabo de conexão ifm EVT441, M12 fêmea angular, 4 pinos, 20 m, blindado, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT441 quando

A instalação exigir cabo de 20 m com conector M12 fêmea angular, codificação A e 4 pinos, e os limites elétricos e ambientais do cabo forem adequados. A aplicação declarada inclui áreas úmidas e higiênicas na indústria de alimentos.

Verifique outra configuração quando

O equipamento exigir outro gênero ou codificação de conector, número de pinos, comprimento ou configuração elétrica. A ficha não identifica protocolos nem modelos de dispositivos; valide pinagem e requisitos elétricos na documentação do equipamento antes da conexão.

Avalie as condições de movimento

Para instalação flexível, respeite o raio mínimo informado de 10 x o diâmetro do cabo. Para operação móvel, considere a faixa de temperatura indicada de 5 a 100 °C e os dados de velocidade e aceleração especificados na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea ifm EVT441	Identificação do produto.
SKU / Part Number	EVT441	Código informado na fonte primária do anúncio.
GTIN	4021179288378	Identificador comercial do produto.
Marca	ifm	Fabricante informado no anúncio.
Categoria	Tecnologia de conexão	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação declarado na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica
Conector	1 x M12, fêmea, angular, codificação A	Configuração mecânica do conector; confirmar a interface correspondente no dispositivo.
Contatos	4, dourados	Quantidade e acabamento dos contatos informados.
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão indicados na ficha.
Capacidade de carga total	4 A	Capacidade de corrente total informada.
Capacidade de corrente total (UL)	3 A	Valor informado para a condição UL.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Conexão elétrica do soquete	Corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM	Materiais informados para os componentes do conector.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto do bloqueio do conector.
Blindagem na conexão	Cabo blindado; blindagem não aplicada no conector	A ficha distingue a blindagem do cabo da conexão no conector.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; consulte o datasheet para confirmar as atribuições elétricas.

Cabo e construção
Comprimento	20 m	Comprimento nominal informado.
Material do revestimento	PVC	Material informado para o cabo.
Cor do cabo	Laranja	Cor indicada na ficha.
Diâmetro do cabo	5,2 mm	Diâmetro nominal indicado.
Construção dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Seção e construção dos condutores informadas.
Cabo blindado	Sim	Característica indicada na ficha; a blindagem não é aplicada no conector.
Sem silicone	Sim	Característica declarada do produto.
Material da porca	Aço inoxidável 1.4404 (316L)	Material indicado para o bloqueio/porca do conector.
Material da vedação	EPDM	Material indicado para a vedação do conector.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas na ficha do produto.
Peso	946,2 g	Peso indicado nos dados do produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção declaradas; a condição de instalação e o acoplamento devem ser considerados conforme o datasheet.
Temperatura ambiente	-25 a 100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	5 a 100 °C	Faixa indicada para a condição móvel.
Aviso de temperatura cULus	Até 50 °C	Limitação indicada na ficha para a condição cULus.

Movimento e instalação
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para movimentos do cabo.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo informado para aplicação flexível; com diâmetro de 5,2 mm, aplicar a regra indicada pelo fabricante.
Ciclos de curvatura	> 1 milhão	Valor informado na ficha para ciclos de curvatura.
Esforço de torção	± 180°/m	Valor de torção especificado.
Velocidade de movimento	Máximo de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento indicada na ficha; não extrapolar para outras condições sem validação.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade de comunicação depende dos dispositivos conectados e da pinagem utilizada.

Conexões

Elétrica Conector M12 fêmea angular, codificação A, 4 contatos dourados; cabo blindado de 4 x 0,34 mm². Tensão de operação < 50 V AC / < 60 V DC; capacidade de carga total de 4 A. A ficha informa que a blindagem do cabo não é aplicada na conexão do conector.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 macho, codificação A, 4 pinos e pinagem elétrica correspondente	✓	A interface do cabo é M12 fêmea angular, codificação A e 4 contatos; confirme a pinagem e os limites elétricos do dispositivo.
Dispositivo que exige outro gênero, outra codificação ou outro número de contatos	✗	A configuração mecânica indicada é M12 fêmea angular, codificação A, com 4 contatos; não corresponde às demais configurações.
Circuito dentro dos limites de < 50 V AC / < 60 V DC e até 4 A de capacidade de carga total	✓	Os valores correspondem aos limites elétricos informados para o cabo; valide também os requisitos do dispositivo e da instalação.
Circuito acima da tensão ou da capacidade de carga total especificadas	✗	A ficha limita a tensão a < 50 V AC / < 60 V DC e informa capacidade de carga total de 4 A.
Uso em área úmida ou higiênica na indústria de alimentos, com instalação compatível com a proteção indicada	✓	Esse cenário está indicado na aplicação do produto; a ficha informa IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de conexão ifm EVT441, M12 fêmea angular, 4 pinos, 20 m, blindado, IP65/IP67/IP68/IP69K

Confirme que o equipamento de destino utiliza conector M12 macho, codificação A, 4 pinos, e valide a pinagem no datasheet do equipamento.
Verifique que os requisitos do circuito não excedem < 50 V AC / < 60 V DC nem a capacidade total de 4 A; considere o limite UL de 3 A quando aplicável.
Planeje o percurso para o comprimento de 20 m e evite submeter o cabo a dobras abaixo do raio mínimo de 10 x o diâmetro do cabo em aplicação flexível.
Alinhe o conector com a interface correspondente antes de acoplar; não force o acoplamento se houver desalinhamento ou incompatibilidade mecânica.
Aperte o bloqueio conforme a faixa de torque indicada de 0,6 a 1,5 Nm e verifique a condição da vedação e das superfícies de acoplamento.
Após a conexão, confira a continuidade e o funcionamento do circuito conforme o procedimento do equipamento; verifique também se o cabo não foi danificado ou tensionado.

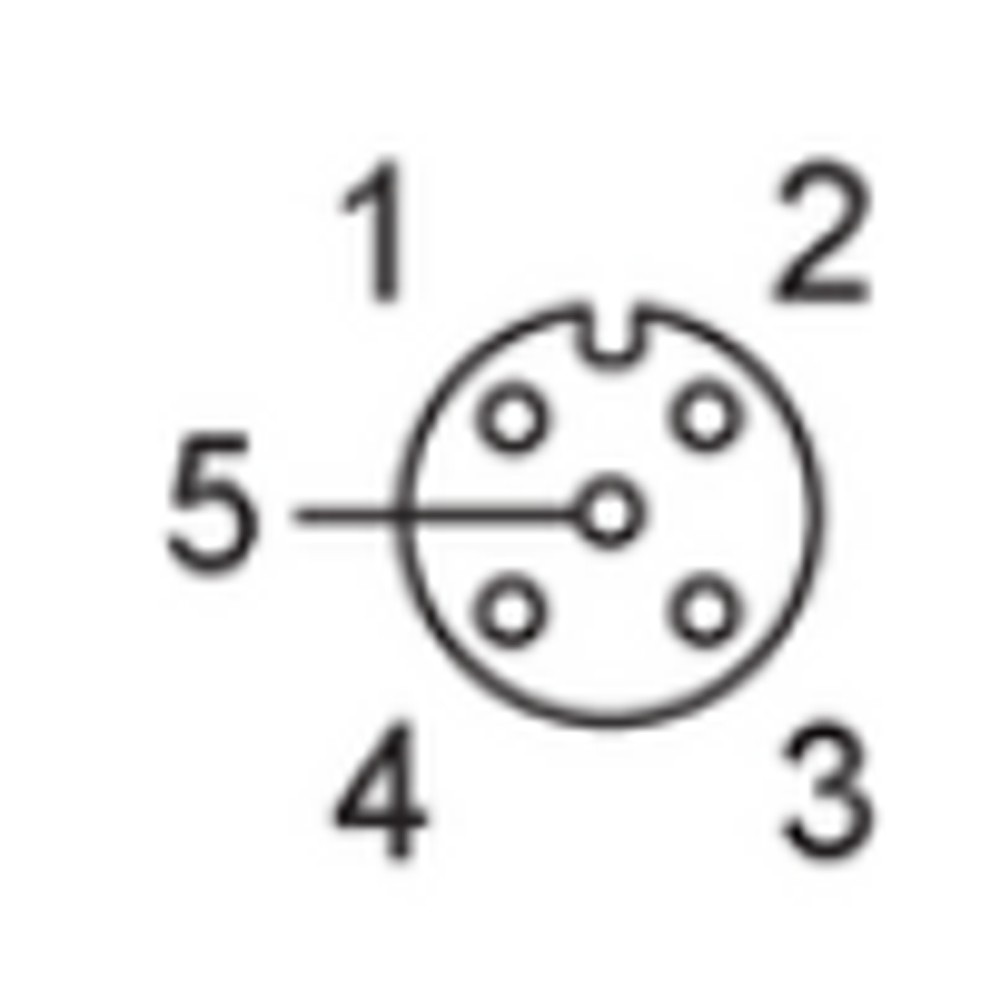

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo não liga ou não recebe sinal após a conexão.	Pinagem incompatível, contato sem conexão ou circuito fora dos limites elétricos do cabo.	Compare a pinagem do dispositivo com o datasheet do EVT441 e verifique tensão, corrente e continuidade com o circuito desenergizado.
Há interrupções de sinal durante o movimento do cabo.	Dobra abaixo do raio mínimo, tração ou dano nos condutores após flexões ou deslocamentos.	Inspecione o percurso e o revestimento, confira o raio de flexão e teste a continuidade enquanto movimenta o cabo de forma controlada.
Há umidade ou falha de conexão na interface M12.	Acoplamento incompleto, vedação danificada ou condição de instalação incompatível com a proteção necessária.	Desconecte com o circuito desenergizado, inspecione a vedação e as superfícies de contato e confirme o acoplamento conforme o datasheet.
A conexão aquece ou o circuito apresenta falha sob carga.	Corrente ou tensão acima dos limites informados, contato inadequado ou conexão frouxa.	Meça os valores do circuito e compare-os com os limites do cabo; inspecione o acoplamento e confira o torque indicado pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVT441 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT441 e para quem ele serve?

É um cabo de conexão ifm com conector M12 fêmea angular de 4 pinos. É indicado para instalações compatíveis em áreas úmidas e higiênicas da indústria de alimentos.

Quais são o comprimento e os limites elétricos do cabo?

O cabo tem 20 m e opera abaixo de 50 V AC ou 60 V DC. A capacidade de carga total informada é 4 A; para a condição UL, a ficha indica 3 A.

O produto acompanha algum acessório ou outro cabo?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Verifique com o fornecedor o conteúdo comercial da unidade antes da compra.

Ele serve para um equipamento com conector M12 fêmea?

Não como conexão direta entre interfaces do mesmo gênero: o EVT441 tem conector M12 fêmea. Confirme também a codificação A, os 4 pinos e a pinagem do equipamento.

Posso usar este cabo em circuito acima de 4 A?

A ficha informa capacidade de carga total de 4 A, ou 3 A na condição UL. Não use acima do limite aplicável ao circuito.

O cabo pode ser usado fora da faixa de temperatura indicada?

A faixa ambiente informada é de -25 a 100 °C e, para aplicação móvel, de 5 a 100 °C. A ficha também indica limite cULus até 50 °C; valide qual condição se aplica à instalação.

O que verificar se o dispositivo não funciona depois de conectar o cabo?

Antes de substituir o cabo, confira a pinagem, a continuidade e a tensão e corrente do circuito. Verifique também se o conector está corretamente acoplado.

O que pode causar falha intermitente quando o cabo se movimenta?

Dobra abaixo do raio mínimo, tração ou dano nos condutores podem causar interrupções. Inspecione o percurso e teste a continuidade durante um movimento controlado.

Devo comprar este cabo ou procurar outra versão?

Escolha o EVT441 se precisar de 20 m, M12 fêmea angular, codificação A e 4 pinos, e se os limites elétricos forem compatíveis. Se o equipamento exigir outro gênero, codificação, número de pinos ou comprimento, procure uma configuração correspondente.

Como devo apertar o conector na instalação?

A ficha informa torque máximo de aperto de 0,6 a 1,5 Nm para o bloqueio. Alinhe os conectores antes do acoplamento e consulte o datasheet para as condições de montagem.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 indicada para diferenciar interfaces; confirme a correspondência com o dispositivo conectado (Ref.: conector M12, codificação A).

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos; a ficha lista IP65, IP67, IP68 e IP69K (Ref.: grau de proteção).

Raio de flexão

Raio mínimo de curvatura especificado para aplicação flexível, expresso como múltiplo do diâmetro do cabo (Ref.: mínimo de 10 x o diâmetro do cabo).

Blindagem

Elemento de proteção eletromagnética do cabo; a ficha informa cabo blindado e especifica que a blindagem não é aplicada no conector (Ref.: conexão elétrica do soquete).

Capacidade de carga total

Corrente total indicada para o cabo dentro das condições especificadas pelo fabricante (Ref.: 4 A; condição UL: 3 A).
