Cabo Conector Fêmea M12 IFM 2,5m

Pré-visualizar: EVT439 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 2,5m PVC IP69K

EVT439 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 2,5m PVC IP69K

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT439
EAN: 4021179287104
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVT439 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 2,5m PVC IP69K"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

2,5 metros

Material de Revestimento

PVC Laranja

Grau de Proteção

IP69K

Corrente Nominal

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT439 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 2,5m PVC IP69K

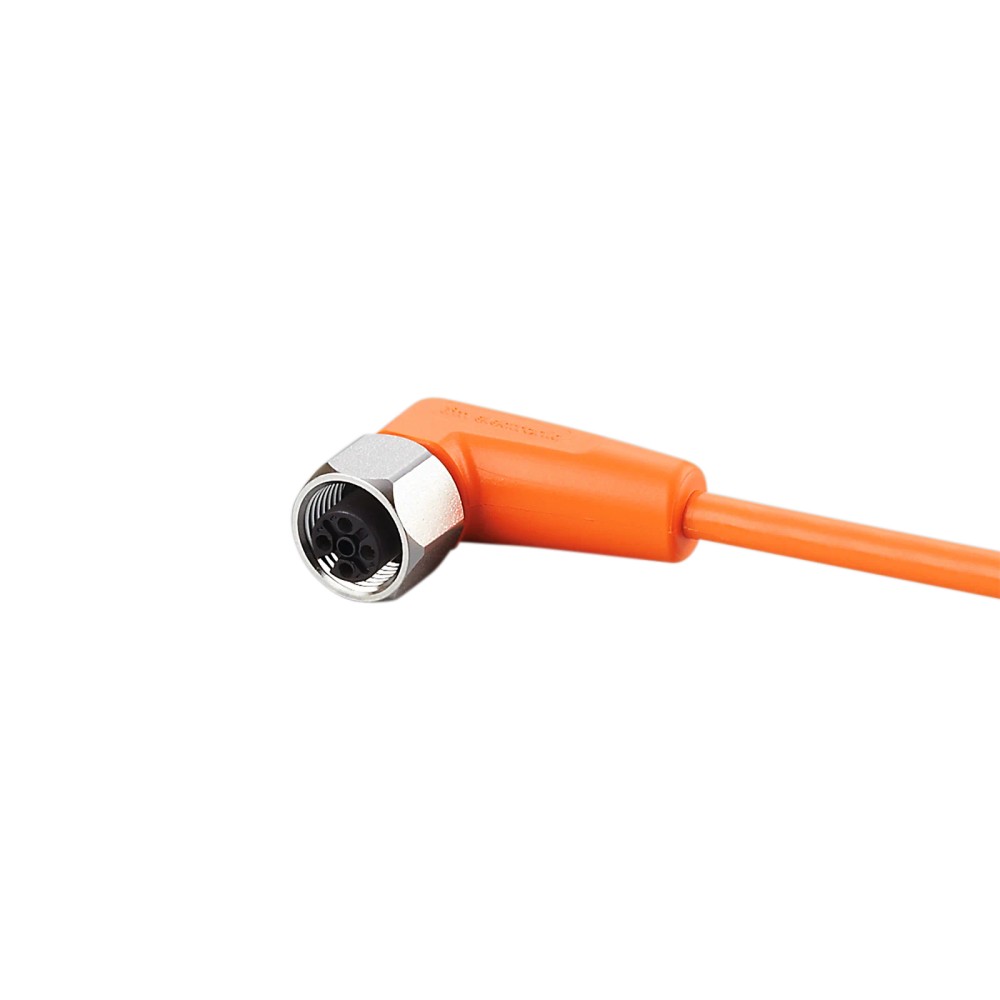

O EVT439 é um cabo de conexão fêmea M12 de 2,5 metros, desenvolvido para ambientes industriais com alta exigência de higiene. Construído com revestimento em PVC e porca em aço inoxidável 316L, oferece grau de proteção IP69K contra jatos de água e agentes de limpeza. É ideal para automação em indústrias alimentícias onde a vedação e a durabilidade são fundamentais.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT439
Marca	ifm
Comprimento	2,5 m
Proteção	IP69K
Conexão	M12 Angular (Fêmea)
Material Porca	Aço inox 316L
Condutores	4 x 0,34 mm²
Temperatura	-25 a 100°C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas úmidas e higiênicas).
Equipamentos que passam por processos de limpeza e higienização frequente.
Aplicações móveis que requerem resistência à torção (até 180°/m).
Conexão de sensores com interface M12 codificação A.

⚠ Considere outro se precisa de:

Áreas com exposição contínua a óleos minerais (revestimento PVC).
Aplicações que exigem blindagem contra ruído eletromagnético.
Temperaturas de operação acima de 100°C.
Aplicações certificadas cULus acima de 50°C.

APLICAÇÕES E USO

Conexão de sensores indutivos e capacitivos em linhas de produção de alimentos.
Sistemas de automação em áreas úmidas que passam por higienização diária.
Equipamentos que requerem resistência à corrosão (porca de aço inox 316L).
Aplicações móveis que necessitam de resistência a torção e curvatura constante.

COMO ESCOLHER

Antes de comprar o EVT439 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 2,5m PVC IP69K, verifique estes pontos:

Quando escolher este cabo

Escolha o EVT439 quando o ambiente de instalação for higiênico, com necessidade de lavagem sob pressão (IP69K) e baixa exposição a óleos agressivos (revestimento em PVC).

Quando buscar alternativas

Busque cabos com revestimento em PUR se a aplicação envolver contato frequente com óleos, graxas ou ambientes com alta abrasão mecânica.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material da porca	1.4404 (aço inoxidável 316L)	Material resistente à corrosão para fixação.
Material da vedação	EPDM	Garante a estanqueidade em ambientes úmidos.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão para operação segura.
Capacidade de carga total	4 A	Corrente nominal máxima suportada.
Classe de proteção	II	Isolamento elétrico conforme norma.

Condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a água, poeira e alta pressão.
Temperatura ambiente	-25...100 °C	Faixa de temperatura operacional permitida.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Ambiente de operação recomendado.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Protocolos baseados em sensores M12 (PNP/NPN)

Conexões

Elétrica Conexão M12, 4 pinos

Processo Conector Fêmea M12 angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão (Washdown)	✓	Possui certificação IP69K, projetada especificamente para suportar jatos de água e temperatura.
Aplicações em contato com óleos industriais constantes	✗	O revestimento de PVC pode degradar sob exposição prolongada a certos óleos; recomenda-se revestimento em PUR.
Conexão em sensores com rosca M12	✓	Compatibilidade mecânica e elétrica garantida pela norma do conector M12 codificação A.

INSTALAÇÃO

Como instalar o EVT439 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 2,5m PVC IP69K

Verifique se o sensor a ser conectado possui interface M12 codificação A.
Limpe a área de conexão para evitar a entrada de contaminantes.
Alinhe os pinos do conector macho do sensor com os receptáculos do cabo.
Encaixe o conector fêmea angular e gire a porca de travamento em aço inoxidável.
Aperte o conector manualmente ou com ferramenta adequada aplicando torque entre 0,6 e 1,5 Nm.
Verifique a estabilidade da conexão para garantir que a vedação EPDM esteja comprimida.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector (falha no IP69K).	Torque insuficiente ou excessivo no conector.	Verificar se o torque de 0,6 a 1,5 Nm foi respeitado e se a vedação EPDM está intacta.
Interrupção intermitente do sinal.	Dobra excessiva abaixo do raio mínimo permitido.	Inspecionar visualmente o cabo quanto a vincos ou deformações; usar multímetro para teste de continuidade.
Sinal instável ou falta de comunicação.	Oxidação de pinos por exposição a produtos químicos inadequados.	Inspecionar os contatos banhados a ouro em busca de manchas ou corrosão.
Curto-circuito ou umidade interna.	Falha na vedação EPDM.	Verificar se a guarnição de vedação está presente e bem assentada na rosca do conector.

DOCUMENTAÇÃO TÉCNICA

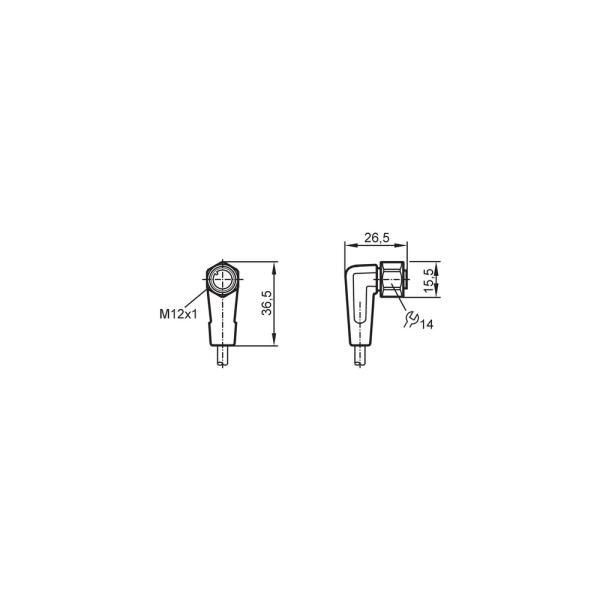

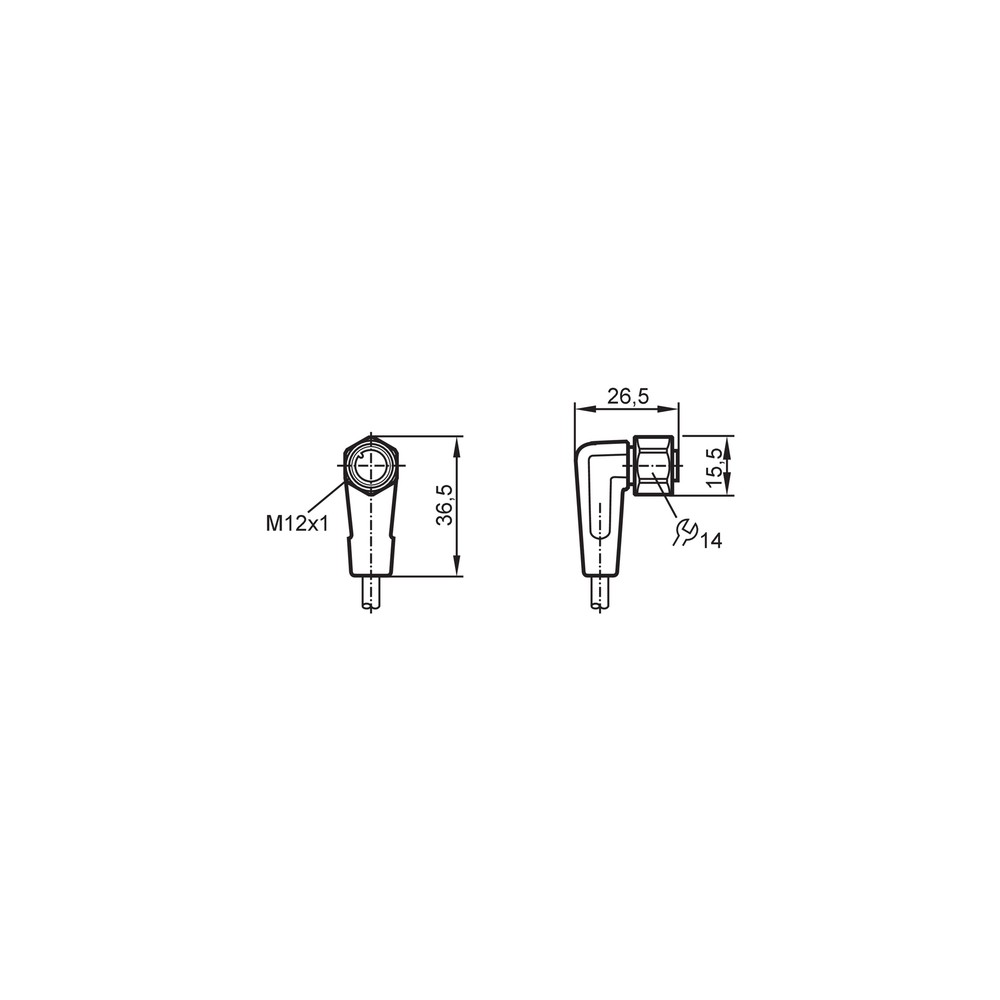

Datasheet do Produto (PT-BR) (Datasheet) Desenho em Escala do Conector (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT439 da ifm?

O EVT439 é um cabo de conexão fêmea M12, codificação A, projetado para ambientes industriais exigentes. Ele possui 2,5 metros de comprimento, revestimento em PVC e grau de proteção IP69K, ideal para áreas úmidas na indústria alimentícia.

O que acompanha este produto na embalagem?

O produto acompanha apenas o cabo de conexão com conector fêmea conforme especificado. Outros acessórios como adaptadores ou conectores macho não estão inclusos.

Para quais aplicações este cabo não é recomendado?

Este cabo não deve ser utilizado em aplicações que excedam 250 V AC ou 300 V DC, nem em temperaturas ambientes superiores a 100°C (ou 50°C para certificação cULus).

Este cabo pode ser usado em ambientes com interferência eletromagnética alta?

O EVT439 não possui blindagem contra interferências eletromagnéticas (EMI), não sendo adequado para ambientes com alto ruído elétrico onde a integridade do sinal seja crítica.

Como diagnosticar falhas de conexão usando este cabo?

A ausência de sinal no sensor pode ser causada por um cabo rompido ou conector mal fixado. Verifique a continuidade do cabo com um multímetro e certifique-se de que o torque de aperto (0,6 a 1,5 Nm) foi respeitado.

O sensor não liga. O problema pode ser o cabo?

Se os LEDs do sensor não acendem, verifique a tensão na outra extremidade do cabo. A causa pode ser uma interrupção interna no condutor ou mau contato nos pinos banhados a ouro.

Qual a diferença deste cabo para um modelo com revestimento PUR?

A escolha depende do ambiente; o EVT439 com revestimento em PVC e proteção IP69K é superior para áreas úmidas de limpeza frequente, enquanto cabos PUR são recomendados para áreas com presença de óleos e alta movimentação.

Por que investir em um cabo com essa especificação se o equipamento é fixo?

Para aplicações fixas onde o cabo não se moverá, cabos convencionais podem servir. No entanto, este modelo oferece resistência superior para aplicações móveis, suportando até 1 milhão de ciclos de curvatura.

Quais os cuidados na instalação deste conector?

A montagem requer o alinhamento correto do conector M12 angular e o aperto manual do colar de travamento em aço inoxidável, garantindo que a vedação EPDM esteja posicionada corretamente para assegurar o grau IP69K.

Este produto possui garantia ou certificação de procedência?

A ifm garante as especificações técnicas descritas na folha de dados oficial. Este produto é original, fabricado sob rigorosos padrões industriais.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

M12 (Codificação A)

Padrão de conector industrial circular de 12mm amplamente utilizado para sensores e atuadores. A codificação A evita conexões incorretas. (Ref.: IEC 61076-2-101)

Aço Inoxidável 316L (1.4404)

Material com alta resistência à corrosão, frequentemente utilizado em ambientes onde o equipamento entra em contato com agentes de limpeza. (Ref.: EN 10088)

EPDM

Etileno-propileno-dieno, borracha sintética usada como material de vedação resistente a água e vapor. (Ref.: Norma ASTM D1418)

Ciclos de Curvatura

Medida de durabilidade de cabos em aplicações móveis. Este produto suporta > 1 milhão de ciclos. (Ref.: Testes internos IFM)
