Cabo Conector Fêmea IFM EVT438

Pré-visualizar: EVT438 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 70m PVC IP69K Blindado

EVT438 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 70m PVC IP69K Blindado

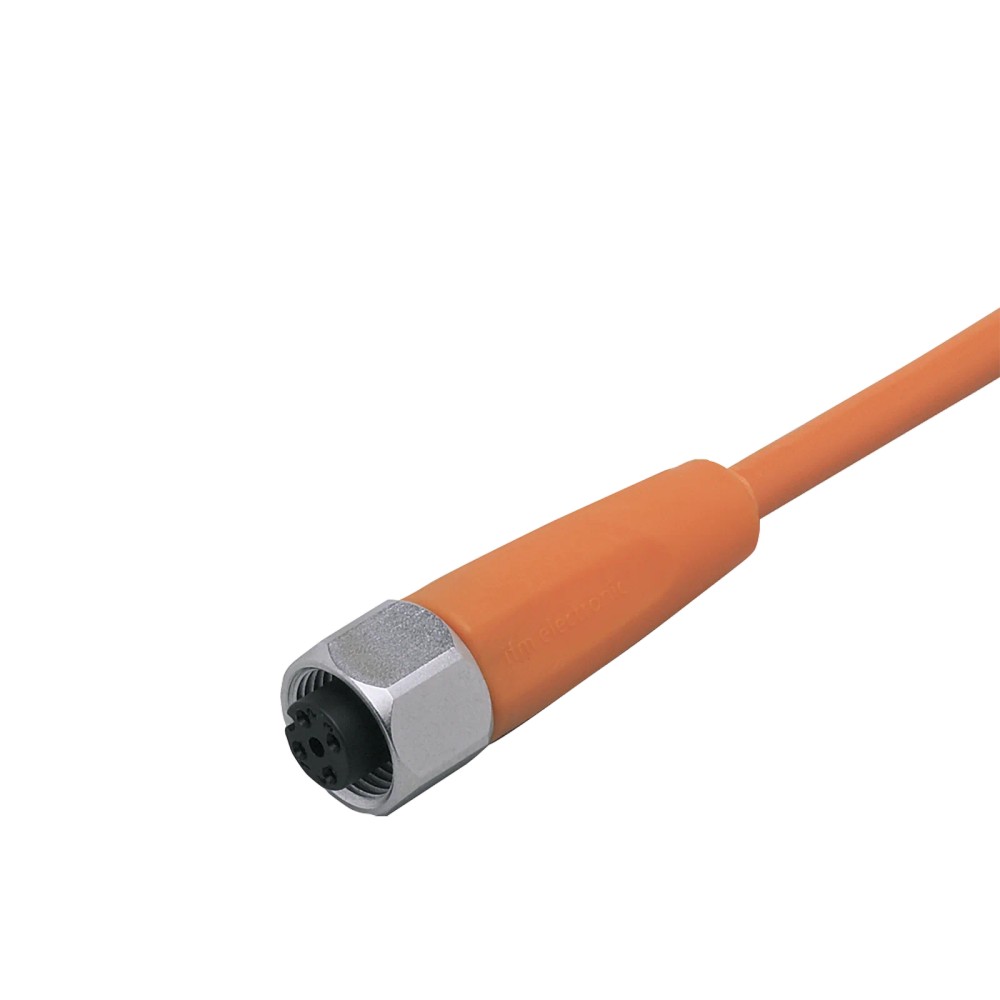

Imagem meramente ilustrativa

R$ 1.207,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT438
EAN: 4021179287098
NCM do produto: 85444200

Destaques do Produto Comprimento 70 m...mais

Fechar menu

Saiba mais sobre: "EVT438 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 70m PVC IP69K Blindado"

Destaques do Produto

Comprimento

70 m

Conector

Fêmea M12 reto, codificação A, 4 contatos

Tensão

< 50 V AC / < 60 V DC

Corrente

Capacidade de carga total: 4 A; capacidade total UL: 3 A

Ambiente

Proteções IP65, IP67, IP68 e IP69K; cabo sem silicone

Movimento

Tolerâncias para dobras e deslocamentos; raio mínimo de flexão de 10 x Ø do cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão com conector fêmea IFM EVT438, 70 m, PVC, blindado, M12, IP65/IP67/IP68/IP69K

O IFM EVT438 é um cabo de conexão blindado de 70 m com conector fêmea M12 reto, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo em PVC, quatro contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. Sua tensão de operação é inferior a 50 V AC e inferior a 60 V DC, conforme os dados técnicos disponíveis.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT438
Tipo de conector	Fêmea, M12 reto, codificação A
Comprimento do cabo	70 m
Cabo	PVC, laranja, blindado, Ø 5,2 mm; 4 x 0,34 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	4 A
Proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...100 °C; em aplicação móvel: 5...100 °C
Materiais de contato e bloqueio	Contatos dourados; bloqueio em aço inoxidável 1.4404 (316L)
Raio de flexão mínimo	10 x diâmetro do cabo, em aplicação flexível

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões elétricas em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Instalações que requeiram cabo de 70 m com conector fêmea M12 reto, codificação A e quatro contatos.
Aplicações compatíveis com tensão inferior a 50 V AC ou inferior a 60 V DC e capacidade de carga total de até 4 A, respeitando o limite UL de 3 A quando aplicável.
Percursos com dobras e deslocamentos dentro das condições especificadas, incluindo raio mínimo de flexão de 10 x o diâmetro do cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigir um conector diferente de M12 fêmea reto, codificação A, ou quantidade de contatos diferente de quatro.
Não utilizar acima dos limites indicados de tensão ou corrente: < 50 V AC / < 60 V DC, 4 A de carga total e 3 A de capacidade total UL.
Não especificar para ambiente móvel abaixo de 5 °C ou acima de 100 °C, nem para temperatura ambiente estática abaixo de -25 °C ou acima de 100 °C.
Não fazer curvas com raio inferior ao mínimo especificado para aplicação flexível, de 10 x o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa proteção IP65, IP67, IP68 e IP69K; verificar no datasheet as condições de montagem e exposição aplicáveis.
Possibilidade condicionada: instalação com dobras e deslocamentos, desde que respeitados o raio mínimo de flexão de 10 x o diâmetro do cabo e as condições de velocidade, aceleração, temperatura e torção informadas.
O uso em outros setores ou com protocolos/dispositivos específicos não está confirmado pelos dados disponíveis; validar conector complementar, pinagem e condições elétricas antes da aplicação.

COMO ESCOLHER

Antes de comprar o Cabo de conexão com conector fêmea IFM EVT438, 70 m, PVC, blindado, M12, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT438 quando

A instalação exigir cabo de 70 m, conector fêmea M12 reto codificado A com quatro contatos, blindagem e uso em áreas úmidas e higiênicas da indústria de alimentos. Confirme também a tensão, a corrente e a faixa de temperatura aplicáveis.

Verifique outra configuração quando

O equipamento exigir outra geometria ou gênero de conector, outra codificação, diferente quantidade de contatos, comprimento diferente ou condições elétricas além dos limites indicados. A ficha disponível não identifica modelos alternativos compatíveis; confirme a configuração necessária com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Tipo de produto informado pelo fabricante.
Modelo e SKU	EVT438	Identificação do produto.
Part number	ADOGH040VAS0070G04	Número de peça informado no cadastro do catálogo.
Marca	ifm / ifm electronic	Fabricante indicado nos dados do produto.
GTIN	4021179287098	Identificador comercial informado.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Características especiais	Sem silicone; contatos banhados a ouro; cabo blindado; tolerâncias para dobras e deslocamentos	Características declaradas para o conjunto.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão de operação informados.
Capacidade de carga total	4 A	Valor total informado para o cabo.
Capacidade de corrente total (UL)	3 A	Limite indicado para a condição UL.
Classe de proteção elétrica	III	Classe de proteção declarada na ficha.

Conexão elétrica
Conector / soquete	1 x M12, reto; codificação A; quatro contatos	Configuração mecânica e quantidade de contatos informadas.
Contatos	Dourados	Material/acabamento dos contatos declarado.
Corpo do soquete	PVC, laranja	Material e cor informados para o corpo.
Bloqueio	1.4404, aço inoxidável / 316L	Material do mecanismo de bloqueio.
Vedação	EPDM	Material de vedação indicado para o soquete.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque informada para o aperto da conexão.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida na ficha; confirmar a pinagem com o esquema do fabricante.
Blindagem na conexão do soquete	Blindagem não aplicada	Observação específica da conexão elétrica do soquete; não equivale à ausência de cabo blindado.

Cabo e propriedades mecânicas
Comprimento	70 m	Comprimento nominal do cabo.
Material do revestimento / invólucro	PVC	Material informado para o cabo e invólucro.
Cor do cabo	Laranja	Cor indicada na especificação do cabo.
Diâmetro do cabo	5,2 mm	Diâmetro externo informado.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Quantidade, seção e construção dos condutores informadas.
Blindagem	Cabo blindado	Característica declarada para o cabo; a blindagem não é aplicada na conexão do soquete.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro indicado de 5,2 mm.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; respeitar as demais condições de instalação.
Ciclos de curvatura	> 1 milhão	Valor de ciclos de curvatura indicado na ficha; as condições de ensaio não estão detalhadas nos dados fornecidos.
Esforço de torção	± 180°/m	Valor de torção informado para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento associadas ao valor máximo informado.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; observar as condições de montagem e uso especificadas pelo fabricante.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em aplicação móvel	5...100 °C	Faixa indicada para aplicação móvel.
Observação de temperatura cULus	cULus: ...50 °C	A ficha apresenta limite cULus de até 50 °C.
Livre de silicone	Sim	Característica declarada pelo fabricante.

Dados físicos e embalagem
Peso	3301,5 g	Peso informado nos atributos do catálogo.
Dimensões	15,5 x 15,5 x 45 mm	Dimensões registradas no catálogo; confirme no desenho dimensional a que componente se referem.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material do bloqueio	Aço inoxidável 1.4404 / 316L	Material informado para o bloqueio do conector.
Material da vedação	EPDM	Material informado para a vedação.
NCM	8544.42.00	Classificação fiscal registrada no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha identifica um cabo de conexão elétrica; não especifica protocolo de comunicação. Não é possível confirmar compatibilidade com um protocolo específico apenas pelos dados disponíveis.

• Conector fêmea M12 reto, codificação A, com quatro contatos. A compatibilidade mecânica depende de o dispositivo correspondente possuir conector complementar; a compatibilidade elétrica depende da pinagem e dos limites do circuito.

Conexões

Elétrica Cabo blindado de 70 m, PVC laranja, Ø 5,2 mm, 4 x 0,34 mm². Conector fêmea M12 reto, codificação A, quatro contatos dourados. Tensão: < 50 V AC / < 60 V DC; capacidade de carga total: 4 A; capacidade de corrente total UL: 3 A. A blindagem do cabo não é aplicada na conexão do soquete, conforme ficha.

Processo Não se aplica como conexão de processo: é um cabo de conexão elétrica. A ficha não informa conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 complementar, codificação A, quatro posições, e circuito dentro dos limites elétricos especificados	✓	A configuração do conector e os limites elétricos correspondem aos dados informados; confirme a pinagem do dispositivo antes da ligação.
Circuito com tensão acima de 50 V AC ou acima de 60 V DC	✗	Esses valores excedem os limites de tensão de operação informados para o cabo.
Circuito que demande corrente superior a 4 A ou superior a 3 A sob a especificação UL aplicável	✗	A capacidade total indicada é 4 A e a capacidade de corrente total UL é 3 A.
Dispositivo com conector de outro gênero, codificação ou número de contatos	✗	A ficha identifica conector fêmea M12 reto, codificação A, com quatro contatos; não informa adaptadores ou compatibilidade com outras configurações.
Aplicação em área úmida e higiênica da indústria de alimentos, dentro das condições ambientais e elétricas especificadas	✓	Esse cenário é indicado na descrição do produto; a seleção deve respeitar os limites ambientais, elétricos e de instalação.

INSTALAÇÃO

Como instalar o Cabo de conexão com conector fêmea IFM EVT438, 70 m, PVC, blindado, M12, IP65/IP67/IP68/IP69K

Confirme no equipamento a correspondência mecânica: conector complementar ao M12 fêmea, reto, codificação A, com quatro contatos.
Verifique a pinagem do dispositivo e a identificação dos condutores; use o datasheet do fabricante, pois as cores dos fios, por si só, não confirmam a função elétrica de cada contato.
Desenergize o circuito e confirme que a tensão e a corrente permanecem dentro dos limites informados para a aplicação.
Posicione o cabo sem exceder o raio mínimo de flexão de 10 x o diâmetro do cabo em instalação flexível e sem impor esforços fora das condições especificadas.
Acople e aperte a conexão respeitando o torque indicado de 0,6...1,5 Nm; confira o estado da vedação e das superfícies de conexão.
Após a instalação, inspecione o trajeto, o alívio de esforços e a conexão; valide a continuidade e o funcionamento de acordo com o circuito e as instruções do equipamento conectado.

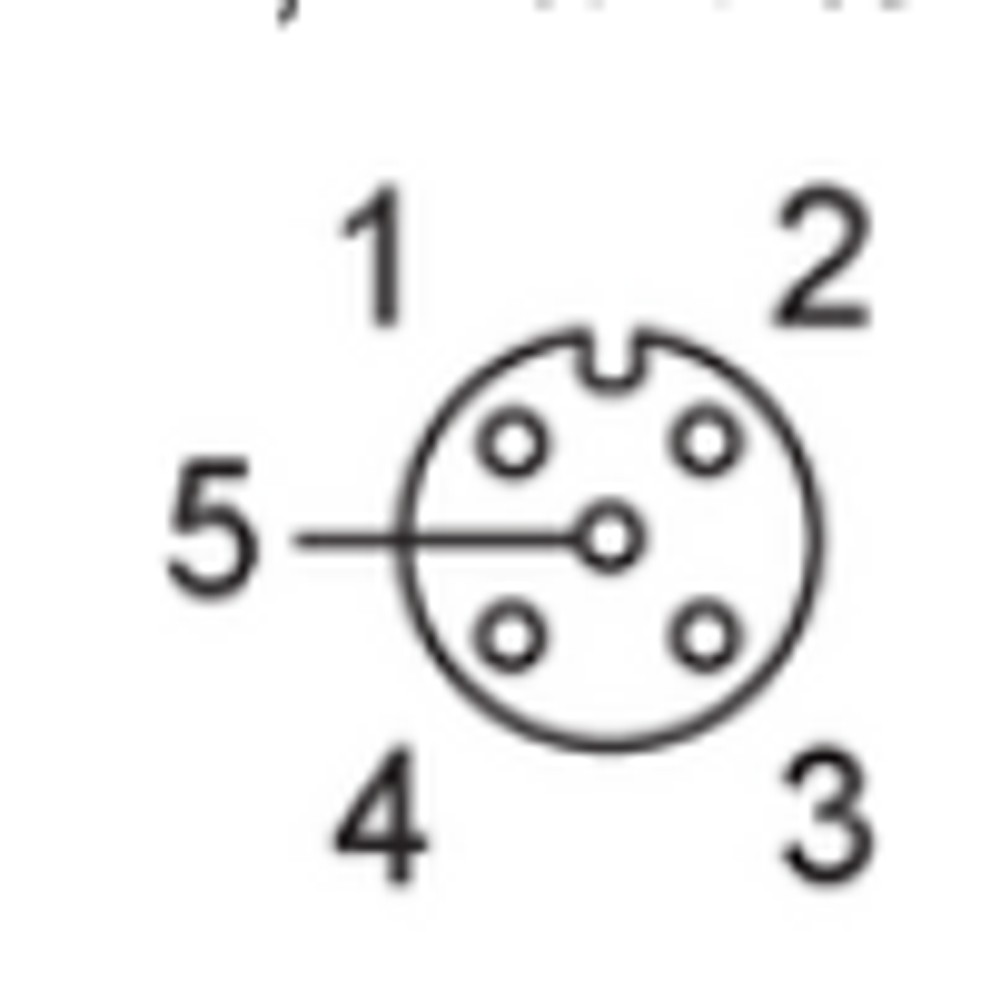

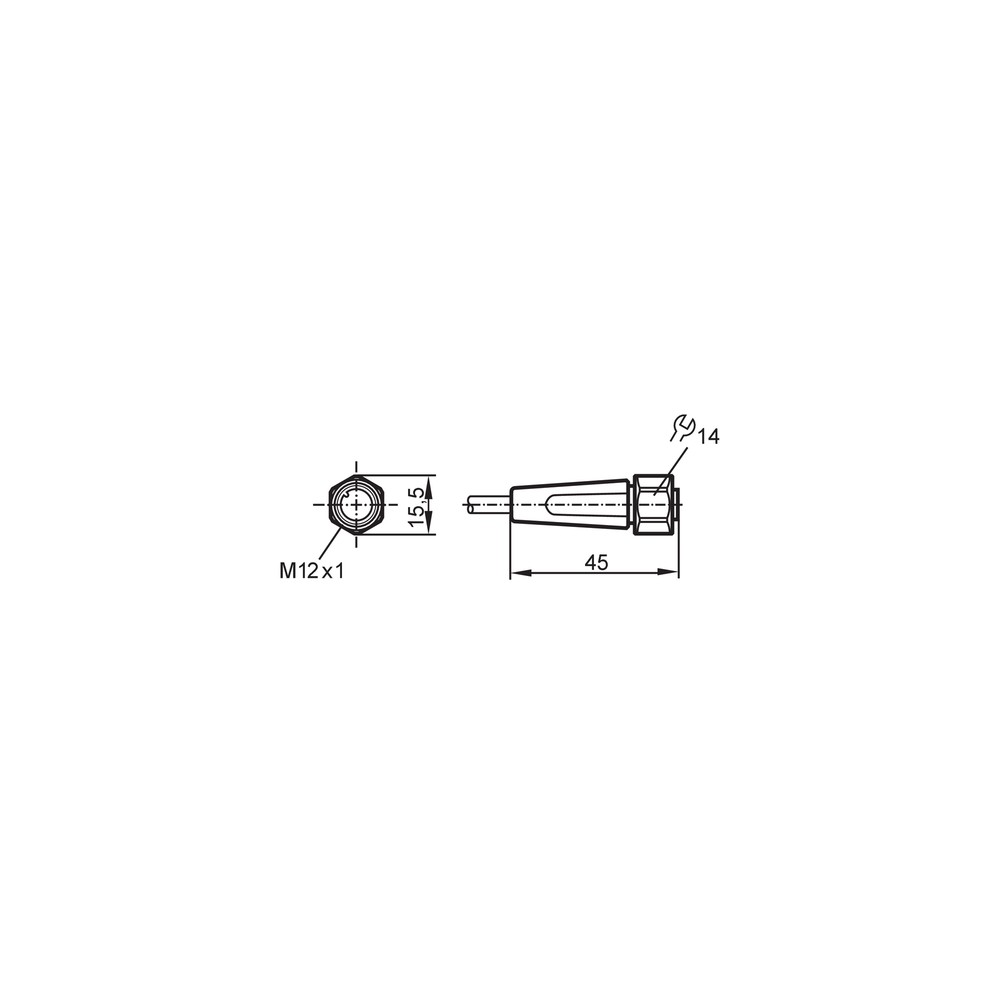

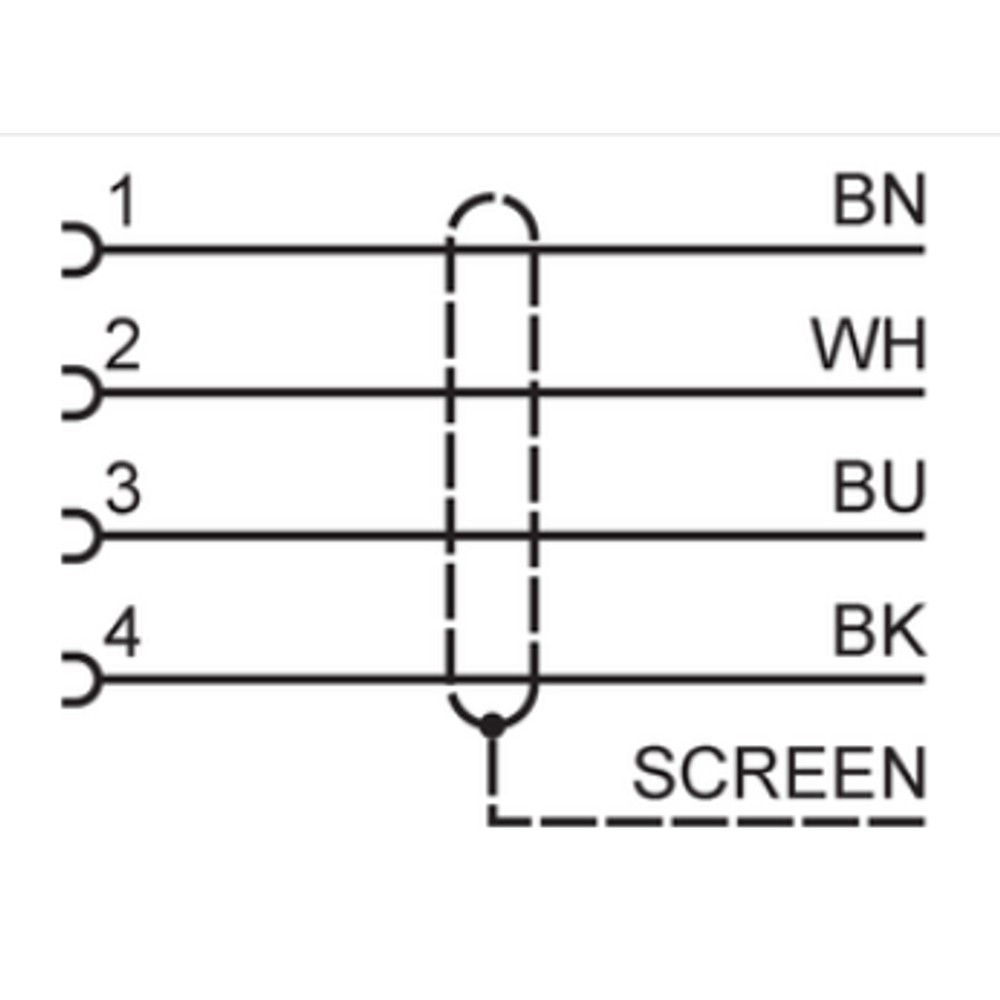

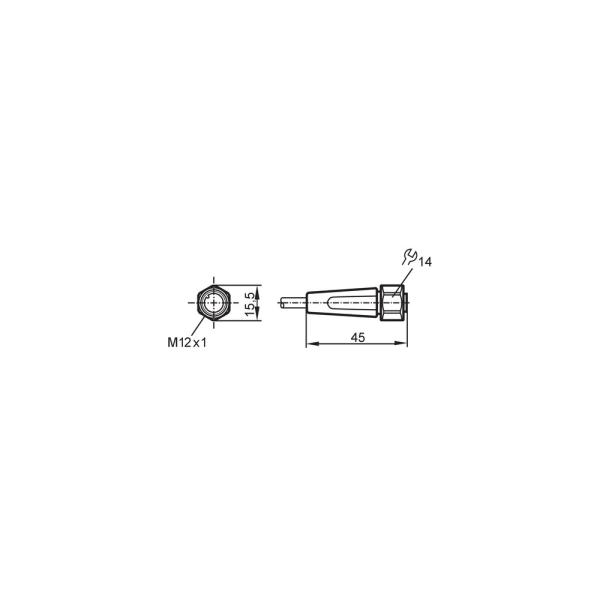

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Possível incompatibilidade de pinagem, contato mal acoplado ou circuito fora dos limites elétricos do cabo.	Desenergize o circuito; confirme a pinagem no datasheet do equipamento, a conexão M12 e os valores de tensão e corrente.
Falhas intermitentes quando o cabo se move.	Possível dano ou esforço excessivo por flexão ou deslocamento além das condições especificadas.	Inspecione o percurso e a continuidade durante uma verificação controlada; confira se o raio de flexão respeita o mínimo de 10 x o diâmetro do cabo.
Umidade ou contaminação observada na conexão.	Possível conexão incompleta, vedação danificada ou instalação fora das condições necessárias para manter a proteção declarada.	Com o circuito desenergizado, verifique o acoplamento, a vedação EPDM e o estado do conector; consulte as instruções do fabricante para as condições de uso IP.
A conexão aquece ou apresenta queda de funcionamento sob carga.	Possível corrente acima da capacidade indicada ou contato inadequado no acoplamento.	Meça a corrente do circuito e compare-a com 4 A de carga total e 3 A para a capacidade total UL, quando aplicável; inspecione os contatos e o aperto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT438 (PT-BR) (Datasheet) Desenho em escala do fabricante (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT438 e para que serve?

É um cabo de conexão com conector fêmea M12, destinado a conectar componentes elétricos. A aplicação indicada é em áreas úmidas e higiênicas da indústria de alimentos.

Que tipo de conector e quantos contatos esse cabo tem?

O cabo tem conector fêmea M12 reto, codificação A, com quatro contatos dourados. A compatibilidade elétrica depende da pinagem do dispositivo conectado.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVT438. Não há acessórios adicionais listados.

Posso usar o EVT438 em um circuito acima de 50 V AC ou 60 V DC?

Não; os limites de tensão informados são inferiores a 50 V AC e inferiores a 60 V DC. Se o circuito exceder esses valores, selecione um cabo especificado para a tensão necessária.

Esse cabo serve para um equipamento com conector M12 de codificação diferente ou com mais contatos?

A ficha especifica M12 fêmea reto, codificação A, com quatro contatos. Não há dados que confirmem compatibilidade com outra codificação ou quantidade de contatos.

O equipamento parou de funcionar depois que conectei o cabo; o que verifico antes de trocar?

Confira se o conector está totalmente acoplado e se a pinagem corresponde ao equipamento. Verifique também a tensão e a corrente do circuito em relação aos limites do cabo.

O sinal falha quando o cabo se movimenta; o cabo está defeituoso?

A falha pode decorrer de dano ou esforço de flexão além das condições especificadas, mas isso não confirma defeito por si só. Inspecione o cabo e verifique se o raio de flexão atende ao mínimo de 10 x o diâmetro.

Devo escolher este cabo de 70 m ou procurar outra versão?

Escolha o EVT438 se forem necessários 70 m e a configuração M12 fêmea reta, codificação A, com quatro contatos. Para outro comprimento ou outra configuração, confirme uma versão correspondente com o fabricante; a ficha não identifica alternativas.

Que cuidados devo ter ao instalar o cabo?

Respeite o torque de aperto de 0,6...1,5 Nm e o raio mínimo de flexão de 10 x o diâmetro do cabo em aplicação flexível. Confirme a pinagem e desenergize o circuito antes de realizar a ligação.

Qual é a procedência ou a condição de garantia do EVT438?

Os dados fornecidos identificam a IFM como fabricante, mas não especificam condições de garantia. Consulte o fornecedor para informações de garantia aplicáveis.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12; deve corresponder à configuração do dispositivo complementar. (Ref.: conexão do soquete: M12, codificação A)

Grau de proteção IP

Classificação de proteção declarada para o produto; a manutenção dessa proteção depende das condições de instalação e uso do fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Limite geométrico para a curvatura do cabo em aplicação flexível. (Ref.: mínimo de 10 x o diâmetro do cabo)

Blindagem

Elemento de proteção contra interferências associado ao cabo; a ficha informa que a blindagem não é aplicada na conexão do soquete. (Ref.: cabo blindado; blindagem não aplicada no soquete)

Capacidade de carga total

Limite de corrente total indicado para o cabo, sujeito à condição de uso aplicável. (Ref.: 4 A; capacidade total UL: 3 A)
