Cabo de Conexão IFM EVT420 M12 Fêmea 40m PVC

Pré-visualizar: EVT420 IFM - Cabo de Conexão ifm M12 Fêmea Indústria Alimentícia 40m PVC 5 Pólos IP69K

EVT420 IFM - Cabo de Conexão ifm M12 Fêmea Indústria Alimentícia 40m PVC 5 Pólos IP69K

Imagem meramente ilustrativa

R$ 828,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT420
EAN: 4021179282550
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVT420 IFM - Cabo de Conexão ifm M12 Fêmea Indústria Alimentícia 40m PVC 5 Pólos IP69K"

Destaques do Produto

Tipo de Conexão

M12 Fêmea

Comprimento

40 m

Número de Pólos

Ambiente

Higiênico / Úmido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão M12 Fêmea EVT420 - 40m PVC Laranja - IFM

O EVT420 é um cabo de conexão industrial de 40 metros, equipado com conector M12 fêmea de 5 pólos, ideal para ambientes exigentes. Projetado com revestimento em PVC e porca de aço inoxidável 316L, ele oferece alta durabilidade. Sua classificação IP69K assegura vedação completa contra jatos de água de alta pressão em processos de limpeza.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	40 m
Conector	M12 Fêmea, 5 pólos
Revestimento	PVC Laranja
Proteção	IP65, IP67, IP68, IP69K
Tensão Máxima	< 60 V AC/DC
Porca	Aço Inox 316L
Temperatura	-25 a 100 °C
Sem Silicone	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas.
Áreas úmidas e com necessidade de lavagem frequente (washdown).
Conexões em sensores com interface M12 de 5 pólos.

⚠ Considere outro se precisa de:

Ambientes com tensão superior a 60 V AC.
Locais com exposição prolongada a produtos químicos que degradam o PVC.
Aplicações que exigem corrente contínua superior a 4 A.

APLICAÇÕES E USO

Indústria alimentícia e de bebidas com necessidade de limpeza higiênica (washdown).
Conexão segura de sensores e atuadores em esteiras e máquinas de envase.
Aplicações que exigem resistência à corrosão metálica (uso de 316L).

COMO ESCOLHER

Antes de comprar o Cabo de Conexão M12 Fêmea EVT420 - 40m PVC Laranja - IFM, verifique estes pontos:

Quando escolher este cabo

Ideal para instalações fixas ou com movimentação limitada em ambientes de processamento de alimentos onde o padrão IP69K é mandatário.

Limitações Técnicas

Evite se a aplicação necessitar de resistência a químicos agressivos que exijam cabos revestidos em PUR ou se a operação for superior a 60V.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	40 m	Dimensão física do cabo para aplicação
Material do Revestimento	PVC	Composição do material isolante externo
Material Porca	1.4404 (Aço Inoxidável 316L)	Resistência à corrosão em ambientes higiênicos
Esforço de torção	± 180 °/m	Capacidade de flexão do cabo

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de isolamento elétrico
Capacidade de carga	4 A	Corrente máxima admissível
Número de pólos	5	Configuração de pinagem
Contatos	Banhados a ouro	Garantia de condutividade e resistência

Condições Ambientais
Grau de Proteção	IP65, IP67, IP68, IP69K	Estanqueidade contra fluidos e partículas
Temperatura Ambiente	-25 a 100 °C	Faixa operacional tolerada

COMPATIBILIDADE

Comunicação

• Digital I/O

• Sinais Analógicos

Conexões

Elétrica 5 pólos, codificação A

Processo M12 Fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de Lavagem (Washdown)	✓	O grau de proteção IP69K e o material em aço inox 316L são projetados para suportar jatos de alta pressão.
Instalações Industriais Padrão	✓	Compatível com a interface M12 universal de 5 pólos.
Operação > 60V AC	✗	A especificação técnica limita a operação a tensões inferiores a 60V.

INSTALAÇÃO

Como instalar o Cabo de Conexão M12 Fêmea EVT420 - 40m PVC Laranja - IFM

Desligue a energia do sistema antes de realizar a conexão.
Verifique a integridade da vedação EPDM no conector.

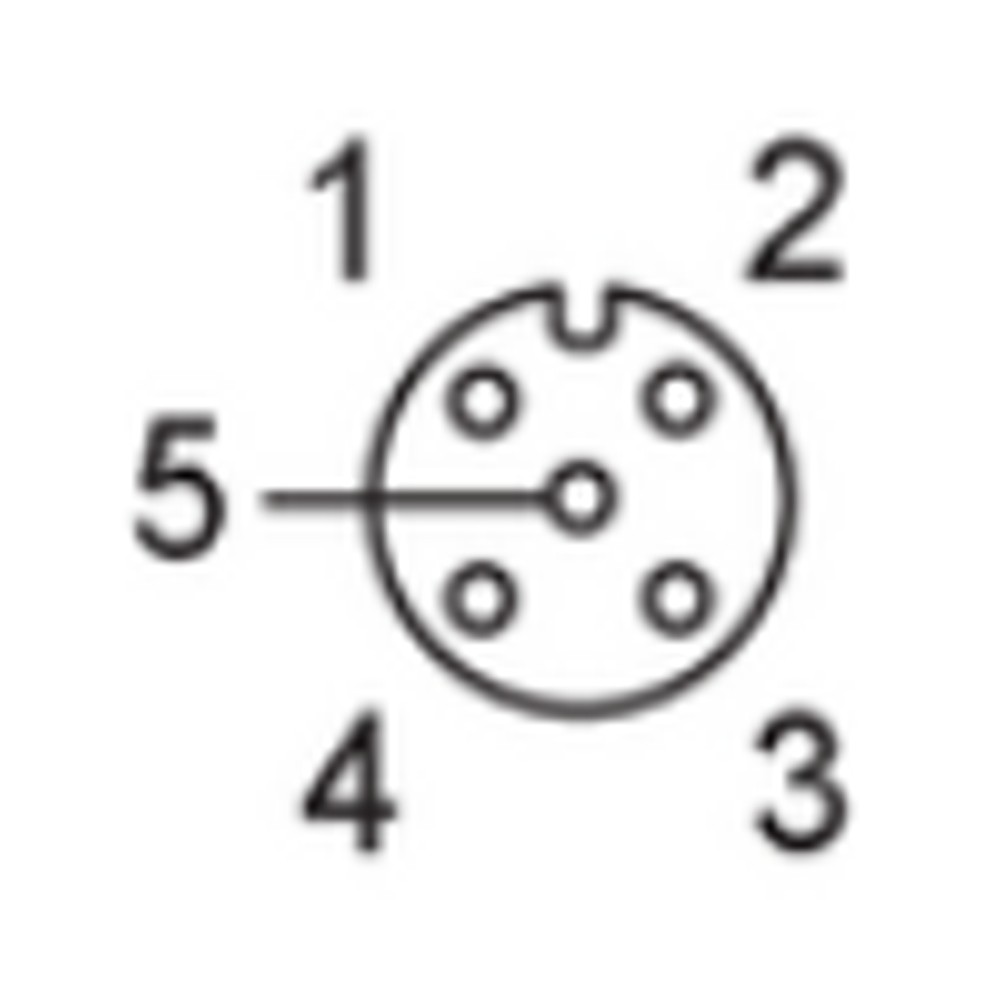

Alinhe os 5 pinos do conector fêmea com a contraparte macho.
Insira o conector e gire a porca manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Fixe o cabo ao longo da estrutura utilizando abraçadeiras apropriadas para evitar tensão.

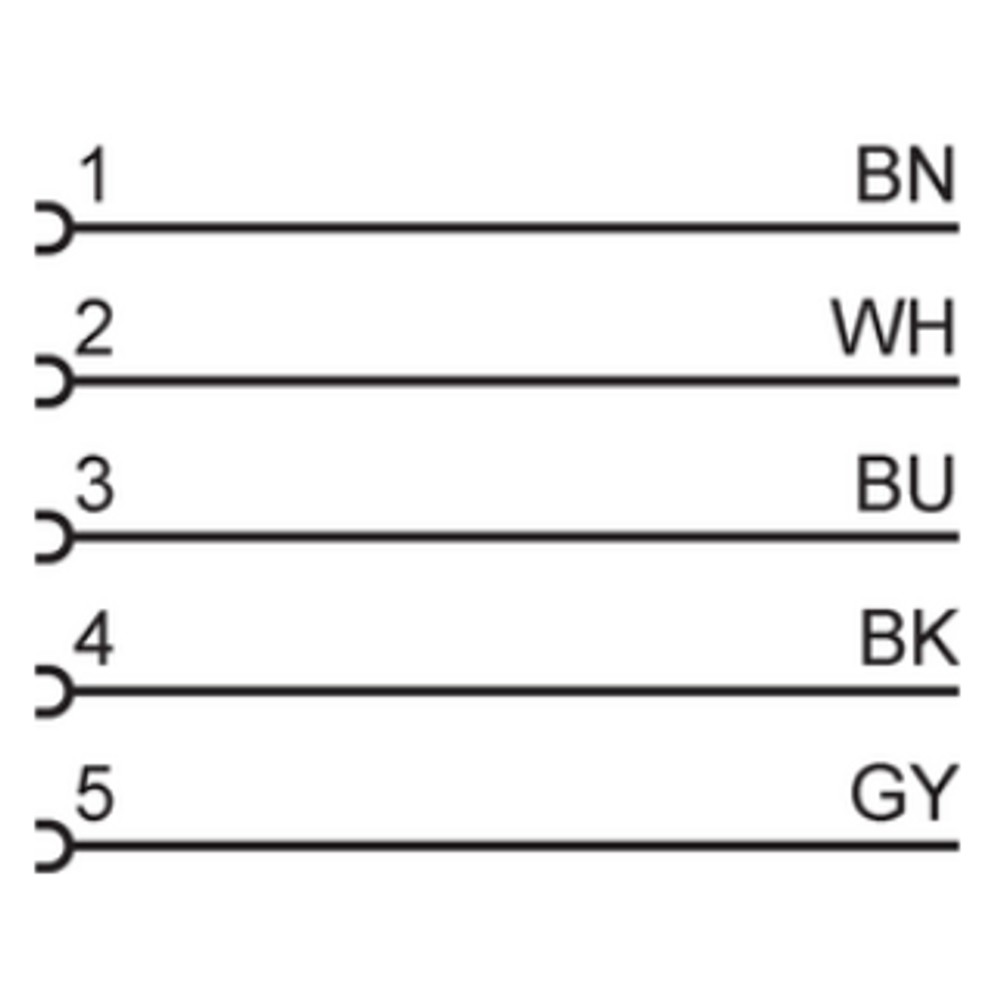

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector.	Vedação degradada ou torque de aperto incorreto.	Inspecionar vedação EPDM e verificar aperto (0,6 a 1,5 Nm).
Dano no isolamento interno.	Tensão superior a 60V aplicada no circuito.	Medir a tensão da linha de alimentação antes da conexão.
Rompimento interno dos fios.	Dobras excessivas além do raio de curvatura.	Realizar teste de continuidade nos condutores.
Aquecimento do cabo e conector.	Corrente excedente aos 4A nominais.	Verificar a carga total consumida pelos componentes ligados.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - EVT420 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT420 e qual sua principal função?

O EVT420 é um cabo de conexão industrial com conector fêmea M12 de 5 pólos, projetado para 40 metros de alcance em ambientes com exigência de higiene.

Este cabo é compatível com sensores de 5 pinos padrão?

Sim, o conector possui 5 pólos, sendo compatível com padrões industriais M12 codificação A para sensores e atuadores.

Existem restrições de uso para este cabo?

Este cabo não deve ser utilizado em aplicações que excedam 60 V AC ou onde a resistência química do PVC seja insuficiente para agentes corrosivos específicos.

Posso usar este cabo em qualquer ambiente industrial?

O cabo não é indicado para aplicações que demandem resistência a solventes ou agentes químicos que degradam o revestimento de PVC.

Como identificar uma falha na conexão do cabo?

Sintomas de falha incluem sinal intermitente ou queda de comunicação, geralmente causados por oxidação ou contaminação no conector.

O que verificar antes de substituir o cabo por falha de sinal?

Verifique primeiramente a vedação do conector (EPDM) e o torque de aperto da porca (0,6 a 1,5 Nm) antes de considerar a troca do cabo.

Por que escolher este modelo frente a um cabo M12 comum?

Este cabo utiliza revestimento de PVC e porca em aço inox 316L, oferecendo durabilidade superior em áreas úmidas em comparação a cabos padrão de escritório.

Este cabo vem em kit ou é vendido individualmente?

O EVT420 é uma unidade única e pronta para instalação, não sendo vendido em kits de montagem por ser um cabo fixo de 40 metros.

Quais cuidados tomar na instalação deste cabo?

Durante a instalação, assegure o alinhamento correto dos pinos para evitar danos e aplique o torque especificado de 0,6 a 1,5 Nm para garantir a vedação IP69K.

Qual a procedência deste cabo de conexão?

O produto é fabricado pela ifm electronic, seguindo rigorosos padrões de controle de qualidade e certificações CE, cULus e UKCA.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que garante resistência contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Proteção IP)

PVC

Policloreto de vinila, material do revestimento do cabo com boa resistência mecânica e flexibilidade. (Ref.: Material do invólucro)

M12

Padrão de conexão circular industrial de 12mm de diâmetro para sensores e sistemas I/O. (Ref.: Tipo de conector)

1.4404 (316L)

Aço inoxidável austenítico de alta resistência à corrosão, utilizado na porca de travamento. (Ref.: Material porca)

Codificação A

Padrão de pinagem que garante a compatibilidade mecânica correta do conector. (Ref.: Conexão elétrica)
