Cabo de Conexão IFM EVT418 M12 Fêmea 40m PVC

Pré-visualizar: EVT418 IFM - Cabo de Conexão IFM M12 Fêmea Indústria Alimentícia 40m PVC 4 Polos

EVT418 IFM - Cabo de Conexão IFM M12 Fêmea Indústria Alimentícia 40m PVC 4 Polos

Imagem meramente ilustrativa

R$ 619,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT418
EAN: 4021179282536
NCM do produto: 85444200

Destaques do Produto Comprimento 40 m...mais

Fechar menu

Saiba mais sobre: "EVT418 IFM - Cabo de Conexão IFM M12 Fêmea Indústria Alimentícia 40m PVC 4 Polos"

Destaques do Produto

Comprimento

40 m

Tipo de Conector

M12 Fêmea

Material de Revestimento

PVC

Número de Polos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT418 IFM - Cabo de Conexão IFM M12 Fêmea Indústria Alimentícia 40m PVC 4 Polos

O EVT418 é um cabo de conexão industrial com conector fêmea M12 de 4 polos, desenvolvido especificamente para ambientes úmidos e de alta higienização na indústria de alimentos. Com 40 metros de comprimento e revestimento em PVC resistente, destaca-se por possuir contatos banhados a ouro e grau de proteção IP69K, garantindo confiabilidade em processos que exigem lavagens frequentes sob pressão.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	40 m
Grau de proteção	IP65, IP67, IP68, IP69K
Material	PVC
Conexão	M12 Fêmea, reto
Temperatura	-25...100 °C
Tensão	< 250 V AC
Corrente	4 A
Material da porca	1.4404 (Aço Inoxidável 316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria alimentícia
Ambientes com necessidade de grau de proteção IP69K
Aplicações que exigem alta resistência a ciclos de curvatura (> 1 milhão)
Ambientes onde o contato deve ser livre de silicone

⚠ Considere outro se precisa de:

Locais com temperaturas abaixo de -25°C ou acima de 100°C
Aplicações que exigem blindagem contra interferência eletromagnética (EMI)
Uso com conectores de codificação diferente de A (ex: codificação B ou D)
Submissão a esforços de torção superiores a ± 180°/m

APLICAÇÕES E USO

Sistemas de automação em linhas de envase de alimentos
Conexão de sensores de proximidade em áreas de processamento com lavagem (wash-down)
Aplicações robóticas ou móveis que requerem alta flexibilidade (mais de 1 milhão de ciclos de curvatura)
Ambientes industriais que proíbem o uso de silicone na fabricação

COMO ESCOLHER

Antes de comprar o EVT418 IFM - Cabo de Conexão IFM M12 Fêmea Indústria Alimentícia 40m PVC 4 Polos, verifique estes pontos:

Quando escolher este cabo

Utilize este cabo para instalações fixas ou flexíveis em ambientes alimentícios que exigem certificação IP69K e ausência de silicone, com necessidade de alcance de até 40 metros.

Quando considerar outra opção

Busque alternativas se a sua aplicação necessitar de cabos blindados contra interferências eletromagnéticas, ambientes com temperaturas extremas fora do range de -25 a 100°C, ou se a conexão exigir um conector macho.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material do invólucro	PVC	Material de revestimento externo para resistência ambiental.
Cor do cabo	Laranja	Identificação visual padrão para cabos da linha higiênica.
Grau de proteção	IP65, IP67, IP68, IP69K	Capacidade de vedação contra poeira, imersão e jatos de alta pressão.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico operacional.
Corrente nominal	4 A	Capacidade de condução de corrente contínua.
Contatos	4, banhados a ouro	Assegura baixa resistência de contato e proteção contra corrosão.

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa de operação suportada pelo material do cabo.
Ciclos de curvatura	> 1 milhão	Resistência à fadiga mecânica em aplicações de movimento.

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais PNP/NPN

• Protocolos baseados em IO-Link (quando aplicável ao sensor conectado)

Conexões

Elétrica 4 x 0,34 mm² (Cabo de 40 metros)

Processo Conector M12 Fêmea reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento alimentício com lavagem de alta pressão	✓	O produto possui grau de proteção IP69K e corpo em aço inox 316L, adequados para este ambiente.
Aplicações com alta interferência eletromagnética	✗	O cabo não possui malha de blindagem (shielding), podendo sofrer indução eletromagnética.
Conexão com sensores padrão M12	✓	Compatível com conectores padrão M12 de 4 polos e codificação A.

INSTALAÇÃO

Como instalar o EVT418 IFM - Cabo de Conexão IFM M12 Fêmea Indústria Alimentícia 40m PVC 4 Polos

Desligue a alimentação elétrica do sistema antes de iniciar a instalação.
Verifique se o conector macho do dispositivo (sensor/atuador) está livre de resíduos.
Alinhe a ranhura do conector fêmea EVT418 com o pino guia do conector macho.
Encaixe o conector e rosqueie a porca de trava (aço inox) manualmente.
Utilize uma ferramenta adequada para aplicar o torque correto entre 0,6 e 1,5 Nm para garantir a vedação IP69K.
Verifique a integridade do cabo, garantindo que não haja estresse mecânico excessivo nos pontos de flexão.

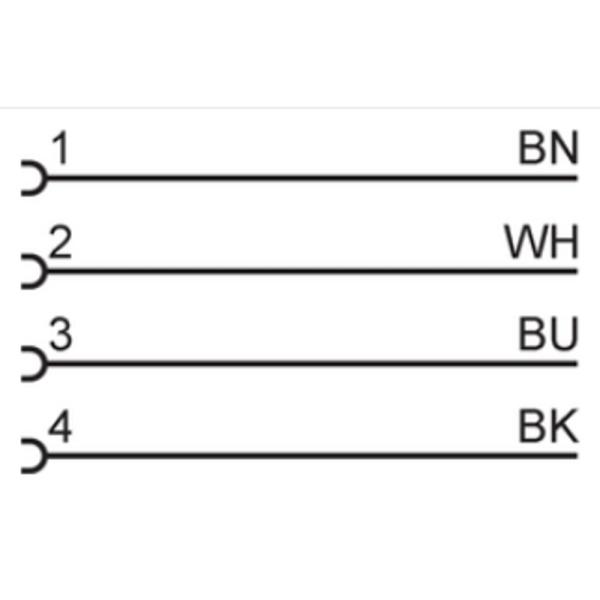

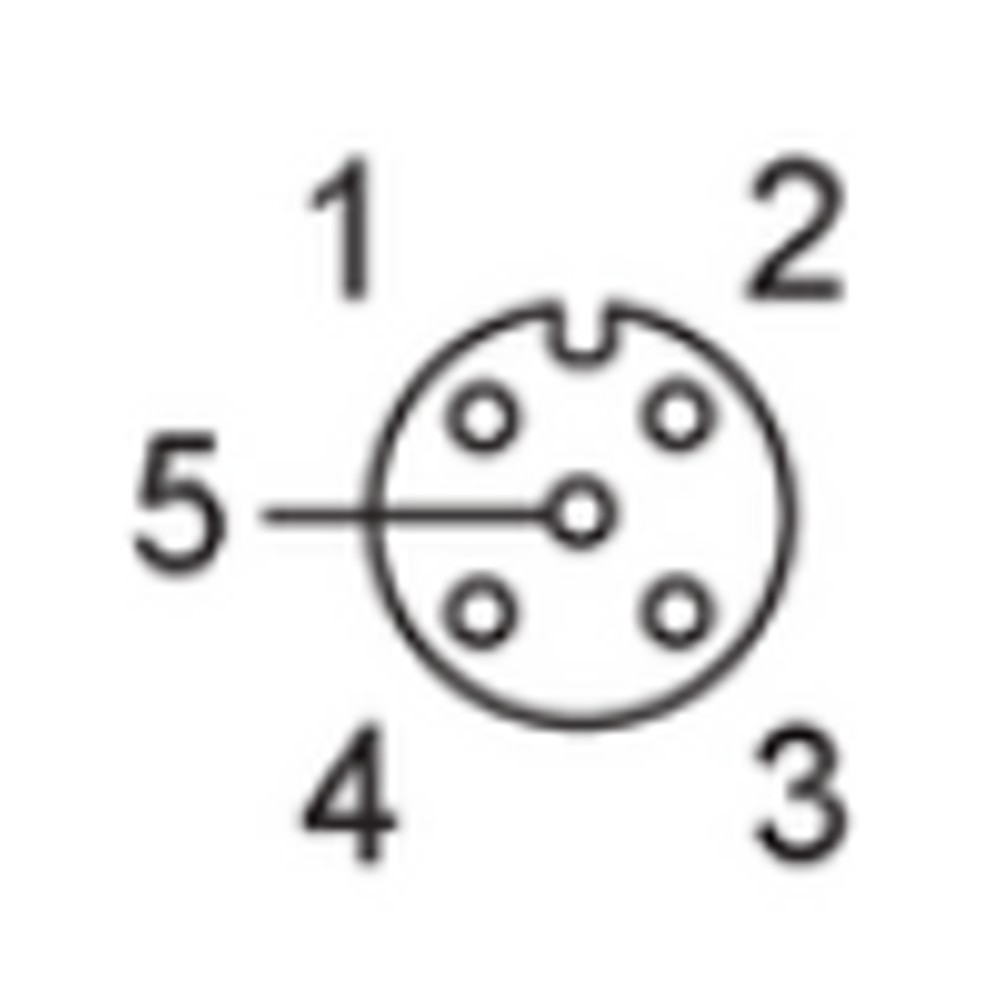

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector ou falha de conexão	Torque de aperto fora da especificação (0,6 a 1,5 Nm)	Verificar se o conector está firmemente encaixado e sem sinais de corrosão nos pinos.
Rompimento interno dos condutores de cobre	Raio de curvatura menor que o permitido (10x diâmetro do cabo)	Inspecionar visualmente o cabo em busca de dobras excessivas ou cortes.
Degradação do isolamento de PVC	Exposição a temperaturas acima de 100°C ou agentes químicos agressivos	Observar se a capa do cabo está quebradiça, pegajosa ou mudou de cor.
Dificuldade de acoplamento com o conector macho	Interferência mecânica no conector fêmea	Verificar se os pinos estão alinhados e se não há sujeira ou resíduos na codificação A.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT418 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o cabo EVT418?

O EVT418 é um cabo de conexão com conector fêmea M12 de 4 polos, projetado para aplicações em áreas úmidas e higiênicas na indústria de alimentos, com comprimento de 40 metros.

O que acompanha o produto?

Ele acompanha um cabo de 40 metros de comprimento, com conector fêmea M12 reto, isolamento em PVC na cor laranja e contatos banhados a ouro para garantir a conexão.

Para que tipo de aplicação este cabo NÃO é indicado?

O cabo não é adequado para aplicações com temperaturas abaixo de -25°C ou acima de 100°C, nem para uso onde existam agentes químicos incompatíveis com a resistência do PVC.

Este cabo possui blindagem contra interferência eletromagnética?

Ele não deve ser utilizado em instalações que exijam cabos com blindagem eletromagnética, pois a construção padrão deste modelo não possui malha de blindagem.

O que pode causar falhas de sinal no sensor conectado a este cabo?

Um sintoma comum é a perda de sinal ou intermitência nos sensores; a causa provável é a oxidação nos pinos ou fadiga mecânica do cabo; verifique a integridade do isolamento e o torque do conector M12.

O que devo verificar antes de trocar o cabo se o sinal falhar?

Se houver erro de leitura, primeiro verifique se o conector está apertado com o torque correto (0,6...1,5 Nm) e inspecione visualmente se há umidade ou sujeira dentro da rosca do conector fêmea.

Por que escolher este modelo em vez de um cabo M12 comum?

Este modelo é ideal para ambientes com alta exigência de higienização, como a indústria alimentícia, enquanto cabos de PVC padrão sem vedação IP69K não suportam lavagens sob pressão.

Este cabo vem em kits ou posso comprar apenas uma unidade?

Este é um componente único, comercializado individualmente. Para instalações que exigem diferentes comprimentos, a IFM oferece outras variantes do mesmo modelo com metragens distintas.

Quais cuidados devo ter ao instalar o conector?

A instalação deve ser feita manualmente alinhando os pinos do conector M12, garantindo que a vedação EPDM esteja posicionada corretamente antes de aplicar o torque manual de 0,6 a 1,5 Nm.

Como funciona a garantia e procedência do produto?

A procedência é da IFM electronic. Para assistência técnica ou suporte, utilize os canais de atendimento da Melhor Indústria para intermédio com o fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura. (Ref.: IP69K)

Conector M12

Padrão de conexão industrial circular com 12mm de diâmetro de rosca, utilizado para sensores. (Ref.: M12)

1.4404

Aço inoxidável 316L, resistente à corrosão e indicado para ambientes higiênicos. (Ref.: Aço inoxidável / 316L)

Codificação A

Padrão de pinagem do conector M12 para sensores e dispositivos padrão de automação. (Ref.: Codificação A)

EPDM

Material de vedação (Etileno-Propileno-Dieno) com excelente resistência ao calor e envelhecimento. (Ref.: vedação: EPDM)
