Cabo Conector Fêmea M12 IFM EVT417 40m Blindado

Pré-visualizar: EVT417 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 40m Blindado IP69K

EVT417 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 40m Blindado IP69K

Imagem meramente ilustrativa

R$ 779,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT417
EAN: 4021179282529
NCM do produto: 85444200

Destaques do Produto Comprimento 40 m...mais

Fechar menu

Saiba mais sobre: "EVT417 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 40m Blindado IP69K"

Destaques do Produto

Comprimento

40 m

Conexão

1 conector fêmea M12 reto, codificação A, 4 contatos

Tensão

< 50 V AC / < 60 V DC

Capacidade de carga

4 A; 3 A conforme capacidade de corrente UL

Proteção

IP65, IP67, IP68 e IP69K

Características do cabo

Blindado, PVC, sem silicone; contatos dourados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo conector fêmea M12 IFM EVT417, 40 m, blindado, para indústria alimentícia

O IFM EVT417 é um cabo de conexão de 40 m com conector fêmea M12 reto, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo blindado com revestimento de PVC, contatos dourados e proteção declarada IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 50 V AC ou 60 V DC, conforme os dados técnicos disponíveis.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea M12 reto
Comprimento	40 m
Conector	M12, reto, codificação A, 4 contatos
Tensão de operação	< 50 V AC / < 60 V DC
Corrente	4 A; capacidade de corrente UL: 3 A
Cabo	PVC, laranja, blindado, Ø 5,2 mm; 4 x 0,34 mm²
Proteção declarada	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	−25 a 100 °C; móvel: 5 a 100 °C
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface M12 fêmea, codificação A, 4 contatos, quando a interface correspondente do equipamento for compatível.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de instalação e os limites ambientais informados.
Aplicações que requeiram cabo de 40 m, blindado, com características para dobras e deslocamentos, observados os limites de movimento indicados.

⚠ Considere outro se precisa de:

Não selecionar para tensão acima de < 50 V AC ou < 60 V DC, nem para corrente superior à capacidade declarada de 4 A ou à capacidade UL de 3 A, conforme o regime aplicável.
Não presumir compatibilidade com conectores M12 de outra codificação, número de contatos, gênero ou geometria sem confirmação da interface do equipamento.
Não usar fora da faixa de temperatura especificada; para aplicação móvel, considerar a faixa específica de 5 a 100 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos; respeitar os limites elétricos, ambientais e de instalação do datasheet.
Aplicação com deslocamento: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; a temperatura ambiente móvel especificada é de 5 a 100 °C.
Aplicação flexível: observar raio de flexão mínimo de 10 vezes o diâmetro do cabo e o limite declarado de ciclos de curvatura superior a 1 milhão.
A adequação a outros ambientes ou a equipamentos específicos não está confirmada além das características explicitamente declaradas; verificar condições de acoplamento, pinagem e instalação.

COMO ESCOLHER

Antes de comprar o Cabo conector fêmea M12 IFM EVT417, 40 m, blindado, para indústria alimentícia, verifique estes pontos:

Escolha o EVT417 quando

A instalação exigir cabo de 40 m com conector fêmea M12 reto, codificação A e 4 contatos, para tensão e corrente dentro dos limites declarados. A ficha também indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, conector com codificação ou número de contatos diferentes, ou condições elétricas e ambientais fora dos limites desta ficha. Confirme a interface e os requisitos do equipamento no datasheet antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação informada no anúncio e no cadastro do produto.
Modelo / SKU	EVT417	Código do produto no anúncio.
Part number	ADOGH040VAS0040G04	Código técnico informado no cadastro do produto.
GTIN	4021179282529	Identificador comercial informado na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	1902,5 g	Valor cadastrado para o produto.

Aplicação e características
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na descrição do produto.
Características especiais	Sem silicone; contatos banhados a ouro; cabo blindado; tolerâncias para dobras e deslocamentos	Características declaradas na ficha.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados para operação.
Capacidade de carga total	4 A	Capacidade de carga declarada.
Capacidade de corrente total UL	3 A	Valor especificado para capacidade de corrente UL.
Classe de proteção	III	Classificação declarada na ficha.
Condutores	4 x 0,34 mm²; cada condutor com 42 x Ø 0,1 mm	Construção elétrica informada para o cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores conforme a ficha; conferir pinagem no documento técnico.

Conexões
Conector	1 x M12, reto, codificação A	Configuração mecânica do conector fêmea.
Contatos	4, dourados	Quantidade e acabamento declarados.
Corpo do conector	PVC, laranja	Material e cor informados para o corpo.
Bloqueio / porca	Aço inoxidável 1.4404 / 316L	Material informado para o bloqueio.
Material da vedação	EPDM	Material indicado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para aperto do conector.
Conexão elétrica	Cabo de 40 m, PVC, laranja, Ø 5,2 mm, blindado	Descrição da conexão elétrica fornecida na ficha.
Blindagem na conexão do soquete	Blindagem não aplicada	Observação específica da ficha sobre a conexão do soquete.

Dados mecânicos
Comprimento do cabo	40 m	Comprimento nominal informado.
Diâmetro do cabo	5,2 mm	Dimensão informada na descrição da conexão elétrica.
Material do cabo / invólucro	PVC	Material declarado para o cabo e o invólucro.
Dimensões cadastradas	15,5 x 15,5 x 45 mm	Dimensões informadas no cadastro; consultar o desenho em escala para interpretação dimensional.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Limite mínimo especificado para aplicação flexível.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite informado para torção.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; observar também os limites de raio, velocidade e aceleração.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a montagem e o acoplamento influenciam a proteção do conjunto.
Temperatura ambiente	−25 a 100 °C	Faixa ambiente especificada para o produto.
Temperatura ambiente em aplicação móvel	5 a 100 °C	Faixa especificada para condição móvel.
Limitação de temperatura cULus	Até 50 °C	Aviso indicado na ficha para cULus.
Material da vedação	EPDM	Material indicado para a vedação do conector.
Livre de silicone	Sim	Característica declarada para o produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende da pinagem e da interface elétrica do dispositivo conectado.

Conexões

Elétrica Cabo blindado com 4 condutores de 0,34 mm²; conector fêmea M12 reto, codificação A, 4 contatos dourados. Tensão: < 50 V AC / < 60 V DC. Capacidade de carga total: 4 A; capacidade de corrente total UL: 3 A. A ficha informa que a blindagem do cabo não é aplicada na conexão do soquete.

Processo Não aplicável como conexão de processo; trata-se de um cabo elétrico de conexão com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, reto, codificação A e 4 contatos, com requisitos elétricos dentro dos limites informados	✓	A configuração do cabo é M12 fêmea, reto, codificação A e 4 contatos. Confirme também a pinagem do equipamento.
Equipamento cuja conexão exige outro gênero, codificação, número de contatos ou formato	✗	A configuração informada para o EVT417 é fêmea, M12 reto, codificação A e 4 contatos; não há evidência de compatibilidade com outras interfaces.
Circuito dentro dos limites declarados de tensão e corrente	✓	A ficha indica < 50 V AC / < 60 V DC, 4 A de capacidade de carga total e 3 A de capacidade UL.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não especifica protocolo; a compatibilidade não pode ser confirmada apenas pelo tipo de conector.
Instalação em ambiente com condições de proteção IP declaradas para o produto	✓	A ficha declara IP65, IP67, IP68 e IP69K; a proteção efetiva depende da montagem e do acoplamento correto.

INSTALAÇÃO

Como instalar o Cabo conector fêmea M12 IFM EVT417, 40 m, blindado, para indústria alimentícia

Confirme que a interface do equipamento é compatível com conector M12 fêmea, reto, codificação A e 4 contatos; verifique a pinagem no datasheet.
Desenergize o circuito antes de conectar e confirme que tensão e corrente permanecem nos limites especificados.
Inspecione o conector, os contatos e a vedação EPDM; não conecte se houver dano ou contaminação visível.
Acople e aperte o conector sem exceder o torque máximo informado de 1,5 Nm; consulte o datasheet para o procedimento e a faixa de torque aplicável.
Roteie o cabo evitando exceder o raio mínimo de flexão de 10 vezes o diâmetro e o esforço de torção especificado.
Após a instalação, confira o acoplamento, a identificação dos condutores e o funcionamento do circuito antes de colocar o conjunto em operação.

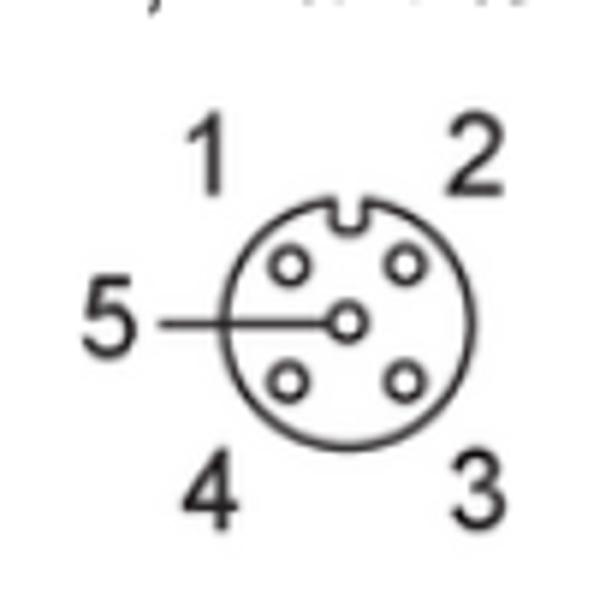

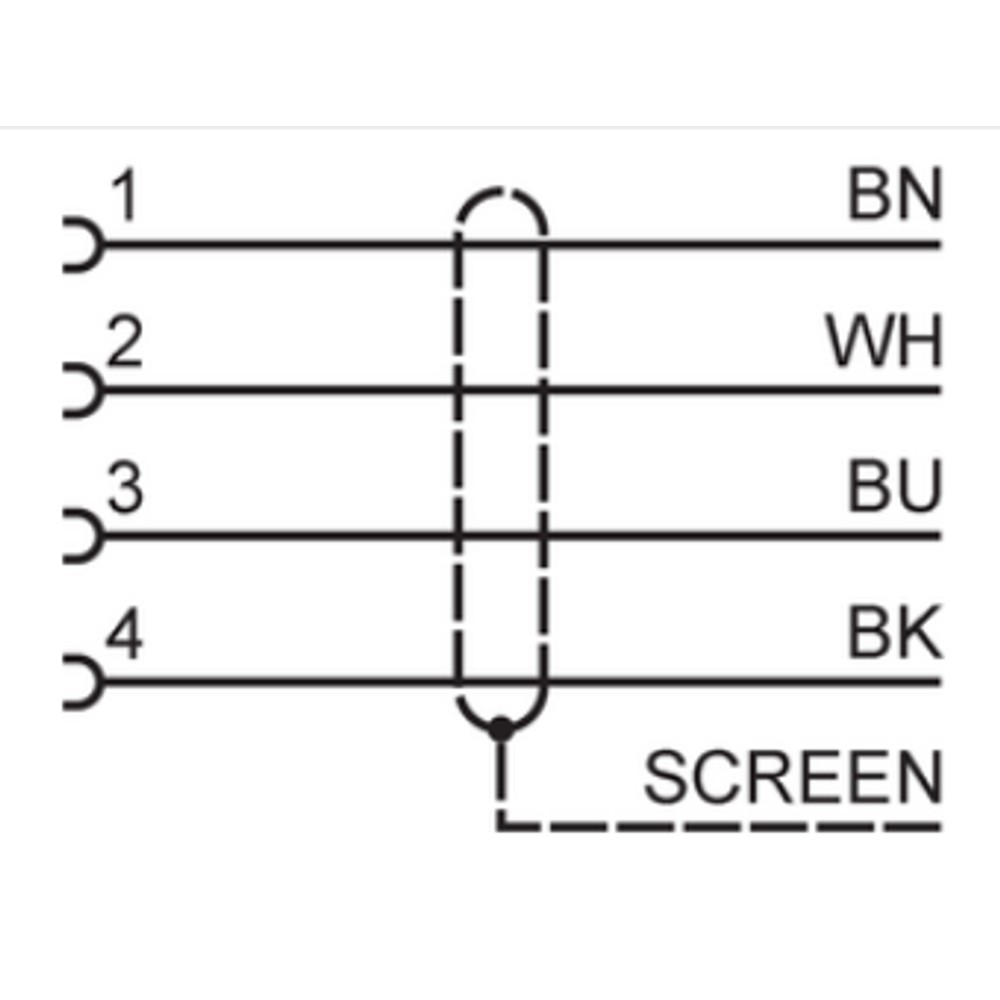

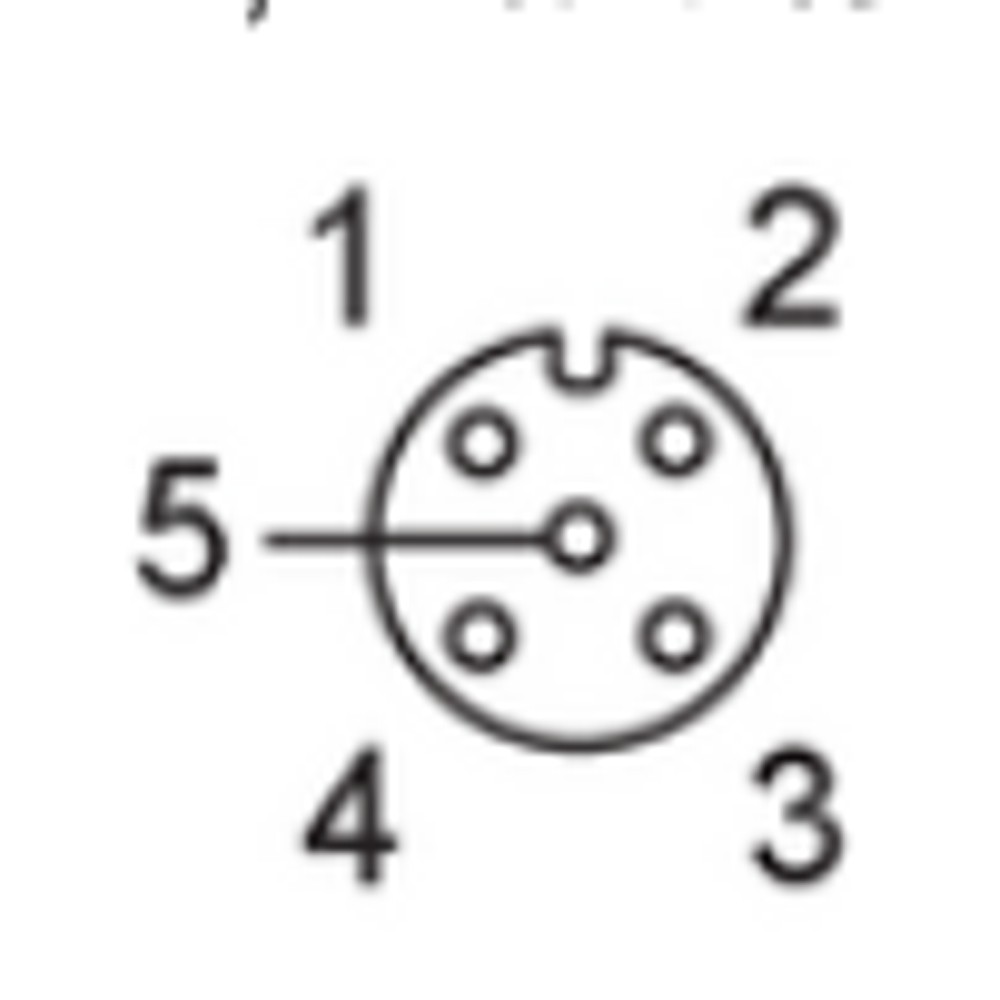

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não recebe sinal.	Interface mecânica aparentemente compatível, mas codificação, pinagem ou atribuição dos condutores pode não corresponder ao equipamento.	Compare a codificação e a pinagem do equipamento com o datasheet; confira a identificação BK, BN, BU e WH antes de substituir o cabo.
Interrupção intermitente do sinal durante movimentação.	Raio de flexão menor que o especificado, torção excessiva ou esforço de movimentação fora das condições declaradas.	Inspecione o trajeto do cabo e compare a instalação com o raio mínimo de 10 x diâmetro e os limites de torção, velocidade e aceleração.
Umidade ou contaminação observada na conexão.	Acoplamento incompleto, vedação danificada ou montagem que não mantém a proteção esperada para o conjunto.	Verifique o estado da vedação EPDM, a limpeza e o acoplamento; confirme se o conector está instalado corretamente antes de avaliar o grau de proteção.
Aquecimento ou falha elétrica no circuito conectado.	Tensão ou corrente acima dos limites declarados, ou conexão incorreta dos condutores.	Meça tensão e corrente no circuito e compare com os limites do cabo; confira a pinagem e a capacidade aplicável, incluindo o limite UL quando pertinente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT417 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT417 e para que serve?

É um cabo de conexão de 40 m com conector fêmea M12 reto, codificação A e 4 contatos. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto?

A ficha informa uma unidade por embalagem e descreve o cabo com conector integrado. Não há acessórios adicionais listados.

Ele funciona com qualquer conector M12?

Não é possível confirmar compatibilidade com qualquer M12: o EVT417 é fêmea, reto, codificação A e 4 contatos. Confirme também pinagem e requisitos elétricos do dispositivo.

Posso usar este cabo em um circuito acima de 50 V AC ou 60 V DC?

A ficha especifica operação abaixo de 50 V AC e abaixo de 60 V DC. Para valores fora desses limites, selecione uma conexão com especificação adequada.

Este cabo serve para uma conexão M12 com outra codificação ou mais contatos?

A ficha identifica o conector como codificação A, com 4 contatos. Não há dados que confirmem compatibilidade com outras codificações ou configurações.

Serve para uma aplicação móvel abaixo de 5 °C?

A faixa especificada para temperatura ambiente móvel começa em 5 °C. A ficha não confirma operação móvel abaixo desse limite.

O sinal falha quando o cabo se movimenta; o que verifico antes de trocar?

Verifique se o cabo está dobrado abaixo do raio mínimo de 10 vezes seu diâmetro ou sujeito a torção excessiva. Confira também se a velocidade e a aceleração estão dentro das condições declaradas.

A conexão apresenta falha ou umidade; devo trocar o cabo?

Antes de substituir, confira o acoplamento, a limpeza dos contatos e o estado da vedação EPDM. Inspecione também o conector e o cabo quanto a danos visíveis.

Quando escolher este cabo em vez de um modelo mais curto ou com outra conexão?

Escolha o EVT417 quando forem necessários 40 m e a interface compatível for M12 fêmea, reto, codificação A, com 4 contatos. Se o comprimento ou a interface forem diferentes, procure uma versão com especificação correspondente.

Como faço a instalação sem danificar o cabo ou o conector?

Confirme a pinagem e desenergize o circuito antes da conexão. Respeite o raio mínimo de flexão e o torque máximo de aperto informado, consultando o datasheet para os detalhes de montagem.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica do conector M12 indicada para o EVT417; confirme que a interface do equipamento conectado corresponde a ela.

Blindagem

Elemento de proteção eletromagnética do cabo; a ficha informa que a blindagem não é aplicada na conexão do soquete.

Grau de proteção IP

Classificação declarada para proteção do produto contra ingresso de agentes; depende também da montagem e do acoplamento.

Raio de flexão

Raio mínimo de curvatura especificado para reduzir esforço mecânico no cabo durante a instalação flexível.

Torquímetro

Ferramenta indicada para aplicar torque controlado no aperto de uma conexão roscada.
