Cabo Conector Fêmea M12 IFM 25m

Pré-visualizar: EVT412 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m Blindado IP69K

EVT412 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m Blindado IP69K

Imagem meramente ilustrativa

R$ 699,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT412
EAN: 4021179282482
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVT412 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m Blindado IP69K"

Destaques do Produto

Tipo de Conector

M12 Fêmea Angular

Comprimento do Cabo

25 metros

Material de Vedação

EPDM

Proteção IP

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT412 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m Blindado IP69K

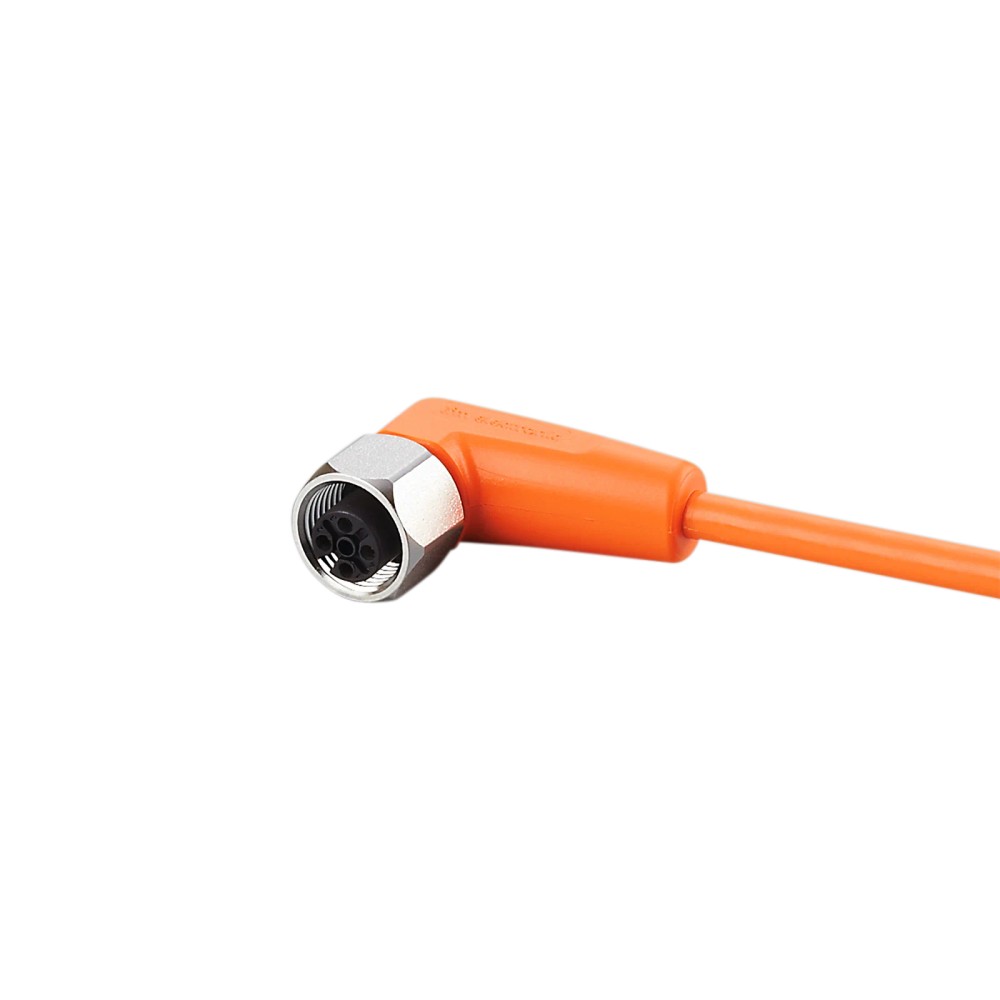

O EVT412 é um cabo de conexão industrial com conector fêmea M12, desenvolvido para ambientes alimentícios que exigem higiene e resistência. Possui 25 metros de comprimento, revestimento em PVC e é totalmente blindado contra interferências eletromagnéticas. Sua construção com contatos banhados a ouro e porca em aço inoxidável garante durabilidade sob rigoroso grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	25 m
Tipo de Conector	M12 Fêmea Angular
Grau de Proteção	IP69K
Material da Porca	Aço inoxidável 1.4404
Blindagem	Sim
Tensão de Operação	< 30V AC / < 36V DC
Temperatura	-25 a 100 °C
Corrente nominal	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas úmidas e higiênicas)
Sistemas de automação com sensores M12 que exigem proteção IP69K
Ambientes industriais com interferência eletromagnética (devido à blindagem)

⚠ Considere outro se precisa de:

Aplicações com exposição a temperaturas acima de 100 °C ou abaixo de -25 °C
Ambientes com risco de cisalhamento mecânico extremo que exceda o raio de flexão mínimo de 10x o diâmetro
Uso em conexões que exijam mais que 4 A de corrente nominal

APLICAÇÕES E USO

Sistemas de automação em linhas de produção de alimentos onde a limpeza por jatos de água é comum.
Conexão de sensores em ambientes com alta umidade e presença de agentes de limpeza.
Aplicações que exigem cabos blindados para evitar ruídos em sinais de sensores em longas distâncias (25m).

COMO ESCOLHER

Antes de comprar o EVT412 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m Blindado IP69K, verifique estes pontos:

Quando escolher este produto

Selecione o EVT412 para instalações fixas ou móveis limitadas em ambientes alimentícios que demandam resistência a lavagens de alta pressão (IP69K) e necessidade de blindagem para sinais.

Quando buscar outra opção

Busque alternativas se a sua aplicação exigir conectores retos, comprimentos diferentes de 25m, ou se o ambiente possuir restrições específicas que requeiram revestimentos de cabo diferentes de PVC (como PUR para resistência extrema a óleos).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do cabo	PVC	Revestimento externo resistente à umidade
Material da porca	1.4404 (Aço inox 316L)	Resistência contra corrosão em meios agressivos
Grau de proteção	IP65, IP67, IP68, IP69K	Vedação contra líquidos e partículas

Dados Elétricos
Tensão de operação	< 30 AC / < 36 DC	Tensão nominal de trabalho
Capacidade de corrente	4 A	Limite de carga elétrica suportada
Contatos	Banhados a ouro	Melhoria na condutividade elétrica

Condições Ambientais
Temperatura ambiente	-25 a 100 °C	Faixa de operação térmica
Aplicação	Áreas higiênicas/alimentícias	Uso pretendido
Sem silicone	Sim	Importante para evitar contaminação em processos de pintura

COMPATIBILIDADE

Comunicação

• Protocolos baseados em conexões analógicas e digitais via padrão M12

• Sinais de sensores com pinagem padrão A-coded (5 polos)

Conexões

Elétrica 5 núcleos (0,25 mm²) com blindagem integrada

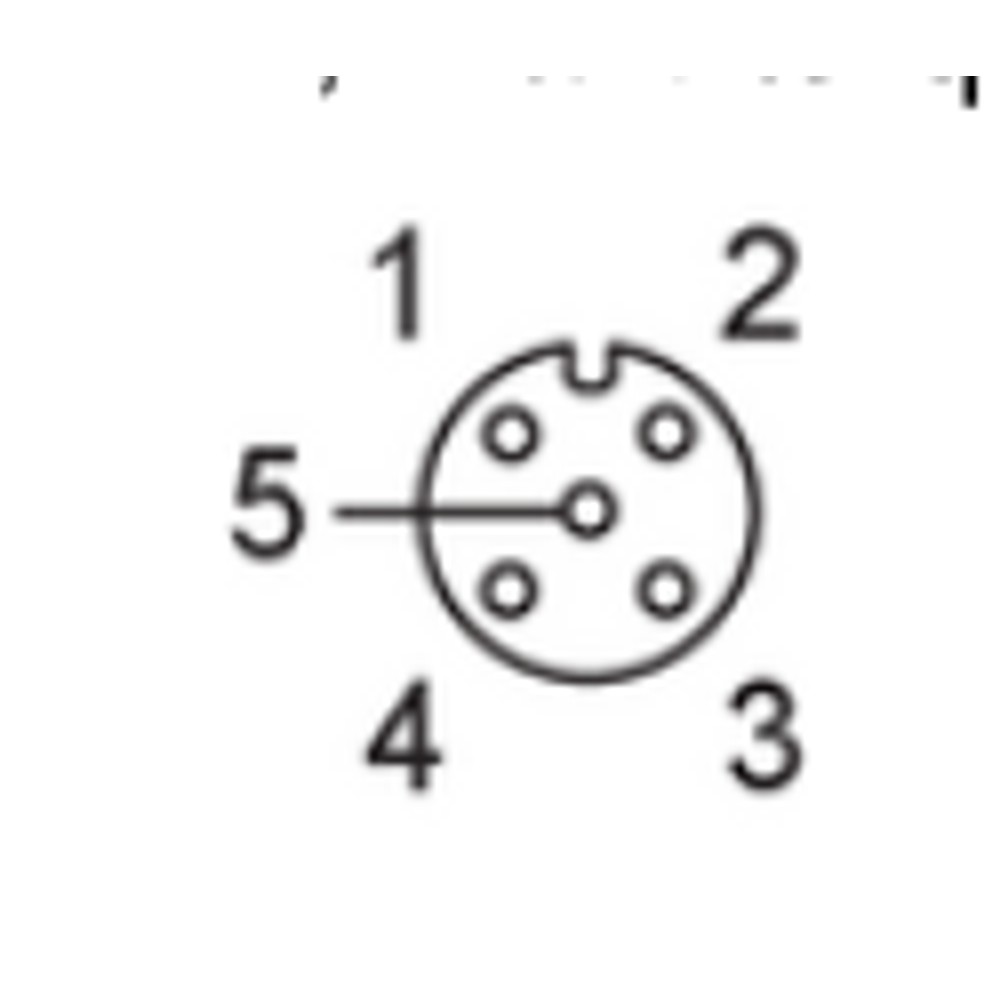

Processo M12 angular, codificação A (5 polos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes alimentícios com lavagem de alta pressão	✓	Possui grau de proteção IP69K e porca de aço inoxidável resistente à corrosão.
Aplicações com alta interferência eletromagnética	✓	O cabo é blindado, oferecendo proteção superior contra ruído externo.
Uso em sistemas de automação de 24V	✓	A tensão de operação suporta até 36V DC, atendendo perfeitamente o padrão 24V industrial.

INSTALAÇÃO

Como instalar o EVT412 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m Blindado IP69K

Desligue a fonte de alimentação do sistema antes de iniciar a conexão.
Verifique se o conector M12 do dispositivo está limpo e livre de detritos.
Alinhe os pinos do conector fêmea com a entrada macho do dispositivo.
Encaixe o conector suavemente até o fim do curso.
Rosqueie a porca de aço inoxidável manualmente no sentido horário.
Aplique o torque final recomendado entre 0,6 a 1,5 Nm utilizando a ferramenta adequada para garantir a vedação.

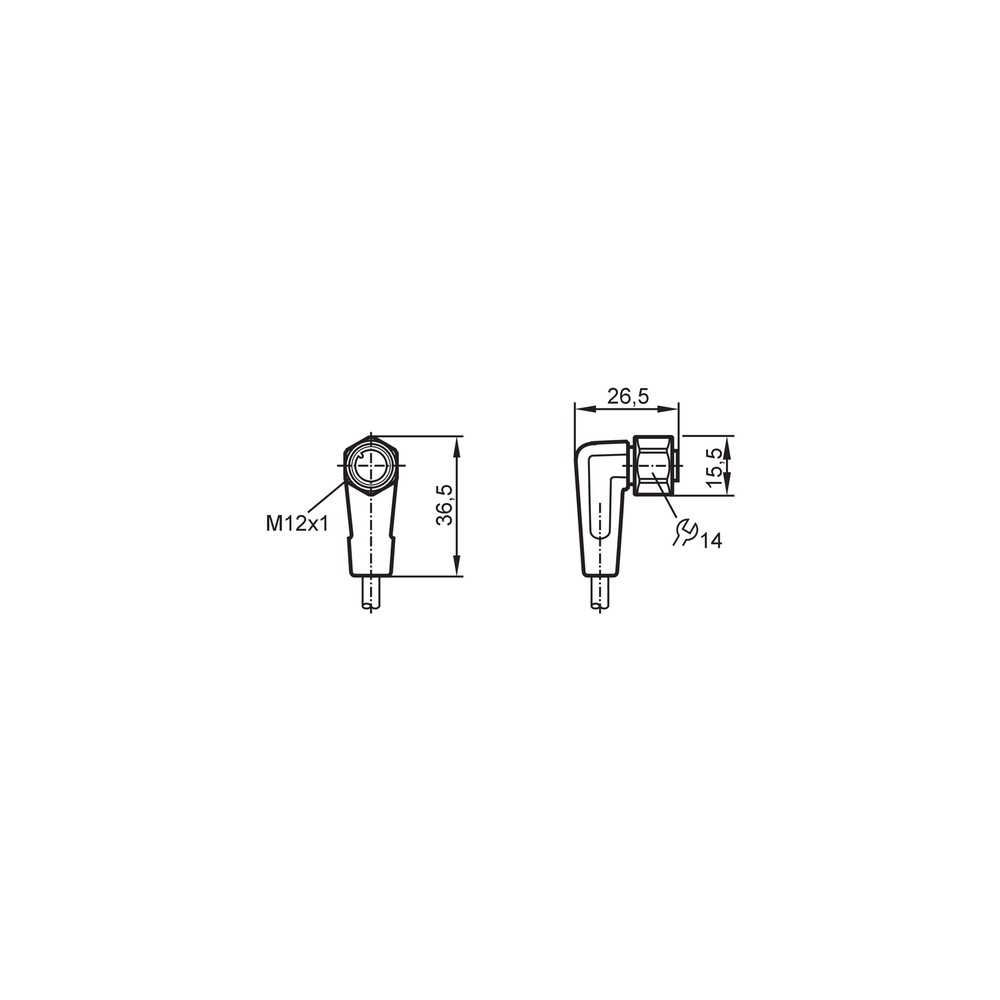

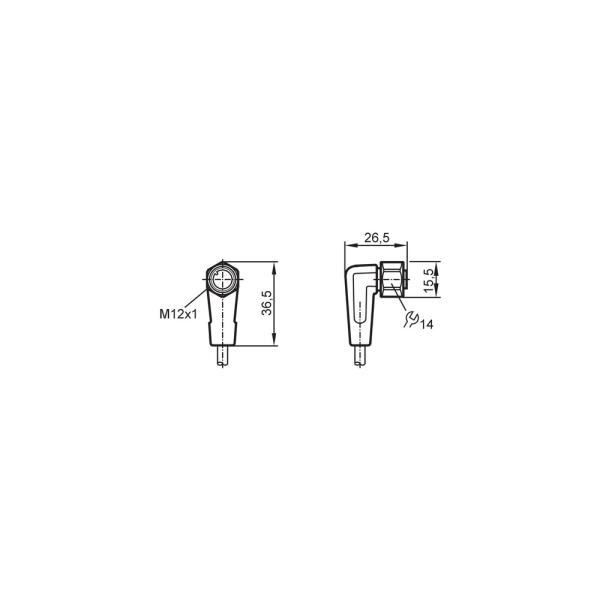

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha no conector	Torque de aperto fora da especificação (0,6-1,5 Nm)	Verificar se a porca de inox está bem vedada e se o anel O-ring (EPDM) não está danificado
Rompimento dos fios internos (cabo aberto)	Raio de curvatura excedido	Testar continuidade com multímetro enquanto move o cabo próximo ao conector
Sinal intermitente ou ruído nos dados	Interferência eletromagnética externa	Confirmar se a blindagem está corretamente aterrada no sistema
Cabo rígido ou rachaduras no revestimento	Degradação térmica	Verificar se a temperatura ambiente está dentro dos limites de operação (-25 a 100 °C)

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT412 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT412 e para que serve?

O EVT412 é um cabo de conexão com conector fêmea M12, blindado, com 25 metros de comprimento, projetado para ambientes higiênicos e úmidos na indústria alimentícia.

O que acompanha o cabo de conexão?

Ele acompanha o cabo montado com conector fêmea angular M12, blindagem integrada e porca de fixação em aço inoxidável 1.4404.

O cabo pode ser usado em qualquer temperatura?

Este cabo não é indicado para aplicações que exijam submersão permanente ou exposição a temperaturas fora da faixa de -25 a 100 °C.

Existe alguma limitação técnica para este cabo?

Ele não deve ser utilizado em aplicações que necessitem de conectores macho ou bitolas de cabo diferentes de 5 x 0,25 mm².

Por que o meu sensor parou de responder ao usar este cabo?

A falha de sinal frequentemente indica uma interrupção interna na blindagem ou rompimento de um dos condutores devido a esforço de tração excessivo, verifique a continuidade com um multímetro.

Como diagnosticar falhas na conexão M12?

Sintomas de corrosão no conector indicam vedação comprometida; verifique o torque de aperto (0,6 a 1,5 Nm) e se a vedação EPDM está intacta.

Devo comprar este cabo de 25m ou dois de 10m?

Este cabo é fixo com 25 metros, sendo mais adequado para instalações que exigem comprimentos longos, enquanto versões mais curtas reduzem a perda de tensão e o custo de instalação.

Vale a pena investir na versão blindada?

A blindagem integrada é essencial para ambientes com alta interferência eletromagnética (EMI), garantindo a integridade do sinal em comparação a cabos não blindados.

Como garantir a vedação correta na instalação?

A instalação deve ser feita manualmente para o alinhamento correto, finalizando com o torque de 0,6 a 1,5 Nm para garantir a vedação IP69K.

Qual a procedência deste material?

A IFM é a fabricante e responsável pela qualidade deste componente, garantindo as especificações técnicas declaradas no datasheet oficial.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e temperatura. (Ref.: IP69K)

1.4404

Aço inoxidável austenítico (316L) com baixo teor de carbono, ideal para resistência à corrosão em ambientes sanitários. (Ref.: Material porca)

Blindagem

Camada protetora em cabos que reduz a interferência eletromagnética externa sobre o sinal transmitido. (Ref.: Blindagem)

Raio de flexão

Raio mínimo de curvatura suportado pelo cabo sem danificar os condutores internos, estabelecido em 10x o diâmetro do cabo. (Ref.: Raio de flexão)

Contatos banhados a ouro

Revestimento metálico que minimiza a oxidação e garante a estabilidade do contato elétrico em conexões de baixa corrente. (Ref.: Contatos banhados a ouro)
