Cabo de Conexão Fêmea M12 IFM EVT411

Pré-visualizar: EVT411 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m Blindado IP69K

EVT411 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m Blindado IP69K

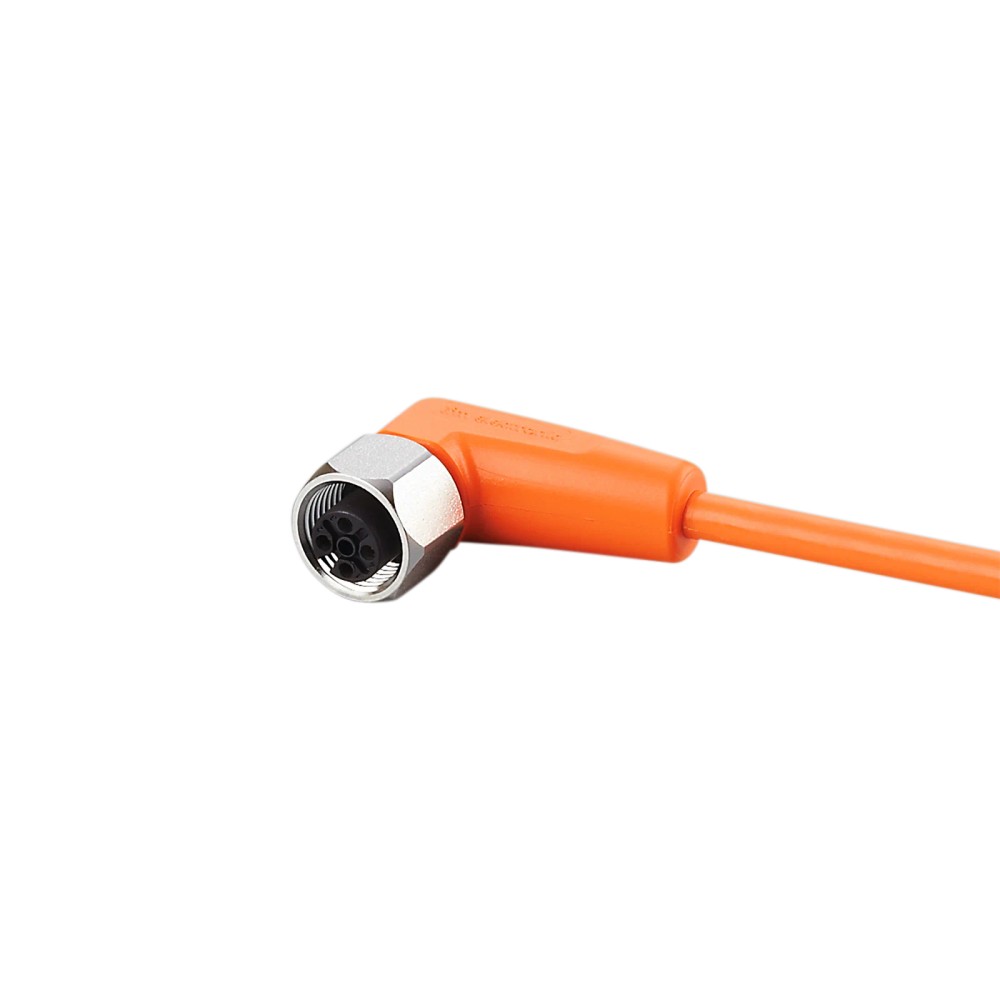

Imagem meramente ilustrativa

R$ 396,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT411
EAN: 4021179282475
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVT411 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m Blindado IP69K"

Destaques do Produto

Comprimento

10 m

Conector

Fêmea M12 angular, codificação A, 5 contatos

Tensão de operação

< 30 V AC / < 36 V DC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Cabo

Blindado, PVC laranja, 5 x 0,25 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT411, conector fêmea M12 angular, 10 m, blindado, para áreas úmidas e higiênicas

O IFM EVT411 é um cabo de conexão blindado de 10 m com conector fêmea M12 angular e cinco contatos. É destinado a conexões em áreas úmidas e higiênicas da indústria de alimentos. Possui proteção IP65, IP67, IP68 e IP69K, contatos banhados a ouro e construção sem silicone. A tensão de operação indicada é inferior a 30 V AC e inferior a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT411
Conector	Fêmea M12 angular, codificação A, 5 contatos
Comprimento do cabo	10 m
Construção do cabo	Blindado; PVC laranja; Ø 5,2 mm; 5 x 0,25 mm²
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	4 A
Proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	-25 a 100 °C; cULus: até 50 °C
Material dos contatos e bloqueio	Contatos dourados; bloqueio em aço inoxidável 1.4404 (316L)
Características de flexão	> 1 milhão de ciclos de curvatura; raio mínimo em aplicação flexível: 10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface compatível com conector fêmea M12, codificação A, 5 contatos, quando a pinagem do equipamento corresponder.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observando as condições de instalação e vedação adequadas.
Aplicações que necessitem de cabo blindado de 10 m, com tensão e corrente dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector, codificação, quantidade de contatos ou pinagem diferentes; esses dados devem ser conferidos no dispositivo a conectar.
Não utilizar em circuitos que excedam a tensão de operação indicada ou a capacidade de carga total de 4 A.
Não especificar para temperatura ambiente acima de 100 °C; em aplicações cULus, o limite informado é até 50 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; respeitar os limites ambientais e verificar a vedação após acoplar o conector.
Aplicação declarada: instalações que demandem cabo blindado de 10 m e conector M12 fêmea angular de 5 contatos; confirmar a pinagem do equipamento antes de energizar.
Possibilidade condicionada: instalação com movimento do cabo, desde que o raio de flexão, a temperatura, a velocidade e a aceleração permaneçam dentro dos valores indicados na ficha.
A proteção IP declarada corresponde ao produto; o grau de proteção obtido no conjunto depende também do conector correspondente e da montagem correta.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT411, conector fêmea M12 angular, 10 m, blindado, para áreas úmidas e higiênicas, verifique estes pontos:

Escolha o EVT411 quando

A instalação exigir 10 m de cabo blindado, conector fêmea M12 angular de 5 contatos com codificação A e operação dentro dos limites elétricos e ambientais especificados.

Verifique a interface antes de comprar

Compare tipo e codificação do conector, número e disposição dos contatos e pinagem com o equipamento. A compatibilidade mecânica do M12 não confirma, por si só, compatibilidade elétrica.

Busque outra configuração quando

O comprimento, o formato do conector, a codificação, a quantidade de contatos ou os limites de tensão, corrente e temperatura requeridos não corresponderem aos dados do EVT411. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea IFM EVT411	Identificação do produto no anúncio.
Marca	IFM	Fabricante informado no anúncio.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Isento de silicone	Sim	Característica declarada para o cabo.
Quantidade por embalagem	1 peça	Conteúdo informado por embalagem.

Conexão elétrica
Comprimento do cabo	10 m	Comprimento total indicado.
Construção do cabo	PVC laranja, Ø 5,2 mm, blindado; 5 x 0,25 mm² (32 x Ø 0,1 mm)	Construção e seção dos condutores conforme ficha.
Conexão elétrica do soquete	1 x M12, angular; codificação A; 5 contatos dourados	Interface elétrica do conector fêmea; conferir a pinagem com o dispositivo.
Blindagem	Blindagem aplicada	Característica declarada para o cabo e a conexão.
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão informados pelo fabricante.
Capacidade de carga total	4 A	Valor nominal informado para o cabo.
Capacidade de corrente total (UL)	3 A	Limite informado para a condição UL.
Classe de proteção elétrica	III	Classe declarada na ficha.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção da conexão montada depende do acoplamento e da instalação.
Material do invólucro/cabo	PVC	Material informado para o revestimento e corpo do conector.
Material do bloqueio/porca	Aço inoxidável 1.4404 (316L)	Material declarado para o elemento de bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Material dos contatos	Dourado	Acabamento informado para os cinco contatos.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o bloqueio do conector.

Condições ambientais e movimento
Temperatura ambiente	-25 a 100 °C; cULus: até 50 °C	Faixa indicada; observar o limite específico para condição cULus.
Temperatura ambiente em movimento	5 a 100 °C; cULus: até 50 °C	Faixa declarada para a condição móvel.
Ciclos de curvatura	> 1 milhão	Resistência declarada a ciclos de curvatura.
Raio de flexão mínimo em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; não corresponde a um valor em milímetros sem considerar o diâmetro.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Velocidade de movimento	Máx. 3,3 m/s	Valor declarado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos e identificação logística
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões declaradas na base de dados do produto.
Peso	479 g	Peso informado na base de dados do produto.
SKU	EVT411	Código de identificação do anúncio.
GTIN	4021179282475	Identificador comercial informado.
Part number do anúncio	EVT411	Número de peça apresentado nos dados prioritários do anúncio.
Part number catalogado	ADOAH050VAS0010L05	Referência adicional encontrada no conjunto de dados de catálogo.
NCM	8544.42.00	Classificação fiscal informada na base de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende da pinagem e dos sinais do equipamento conectado.

Conexões

Elétrica Cabo blindado de 10 m, PVC laranja, Ø 5,2 mm, 5 x 0,25 mm²; tensão de operação < 30 V AC / < 36 V DC; capacidade de carga total de 4 A. Soquete fêmea M12 angular, codificação A, com 5 contatos dourados. Confirmar a pinagem no datasheet do cabo e do dispositivo antes de conectar.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 macho, codificação A e 5 contatos, com pinagem compatível	✓	A conexão mecânica corresponde ao soquete fêmea M12 angular de codificação A e 5 contatos; a pinagem e os limites elétricos ainda devem ser confirmados.
Dispositivo que requer conector de outra codificação, outro número de contatos ou pinagem diferente	✗	A interface informada para o EVT411 é M12 fêmea, codificação A, com 5 contatos. A correspondência mecânica e elétrica não está estabelecida para outras interfaces.
Circuito dentro de < 30 V AC / < 36 V DC e até 4 A de capacidade de carga total	✓	Os valores estão dentro dos limites informados para o cabo; confirmar também a pinagem e os requisitos do dispositivo conectado.
Circuito com tensão acima dos limites informados ou carga superior a 4 A	✗	Essas condições excedem as especificações elétricas fornecidas para o EVT411.
Instalação que requer proteção IP65, IP67, IP68 ou IP69K	✓	Esses graus de proteção estão declarados para o produto. O grau efetivo da conexão instalada depende do acoplamento e da montagem corretos.
Ambiente acima de 100 °C ou aplicação cULus acima de 50 °C	✗	A ficha informa temperatura ambiente de -25 a 100 °C e, para cULus, até 50 °C.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT411, conector fêmea M12 angular, 10 m, blindado, para áreas úmidas e higiênicas

Confirme no datasheet do EVT411 e do equipamento conectado o tipo de conector, a codificação, o número de contatos e a pinagem.
Verifique se a tensão e a corrente do circuito estão dentro dos limites informados para a aplicação.
Desenergize o circuito antes de realizar a conexão.
Alinhe o conector M12 sem forçar os contatos e acople-o ao conector correspondente.
Aperte o bloqueio dentro da faixa indicada de 0,6 a 1,5 Nm, sem exceder o limite.
Em instalação móvel, respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de temperatura e movimento declaradas.

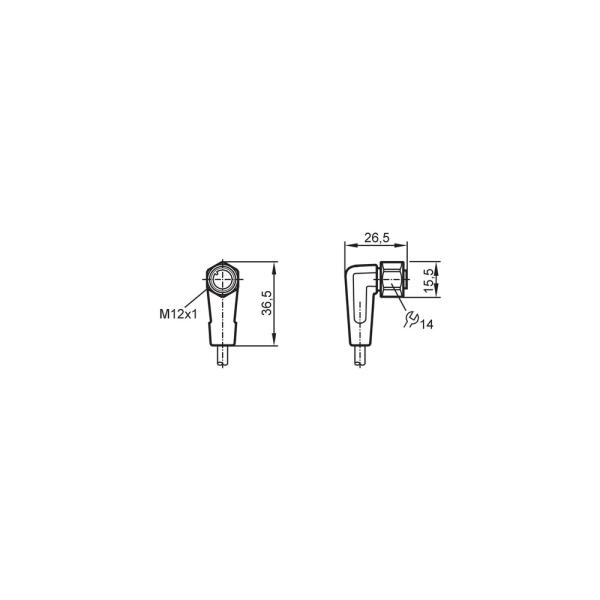

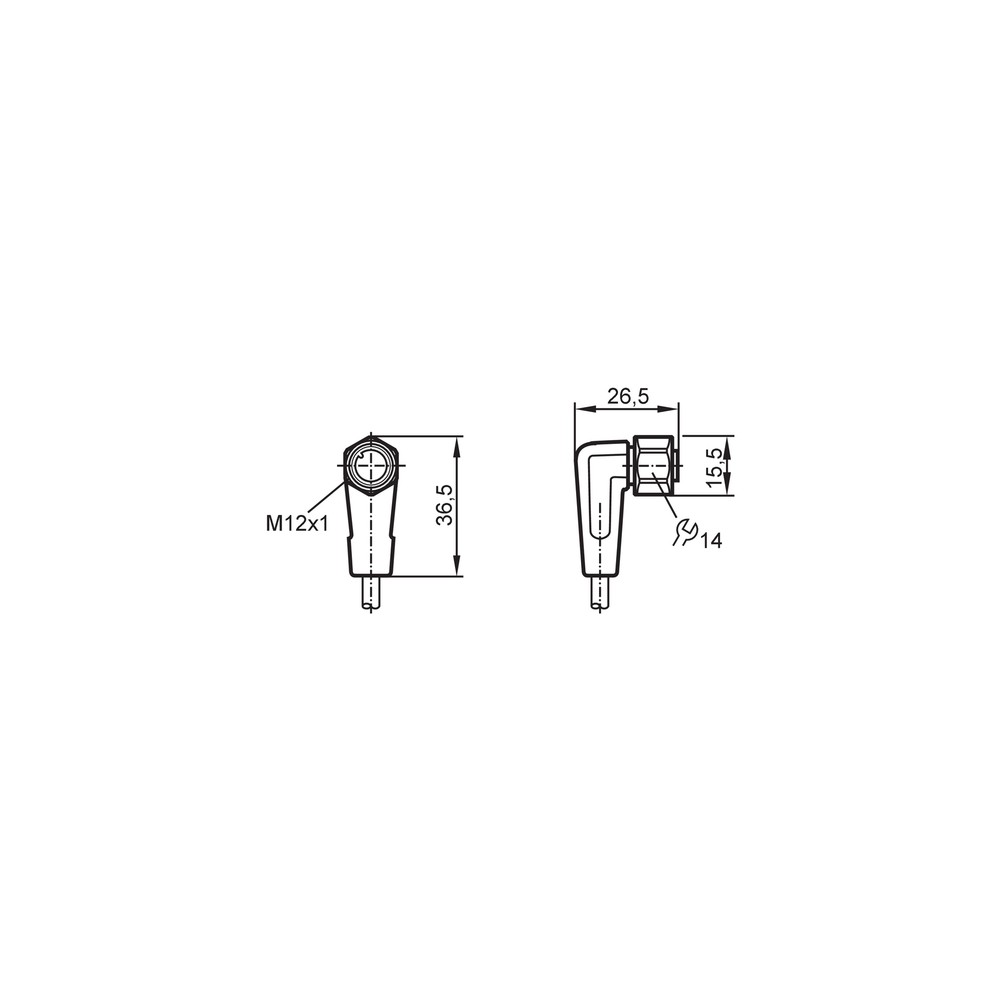

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Pinagem incompatível, contatos sem acoplamento completo ou circuito fora dos limites elétricos.	Desenergize o circuito; confira a pinagem nos datasheets dos dois dispositivos, inspecione o acoplamento e meça a tensão antes de substituir o cabo.
Há falha intermitente quando o cabo se movimenta.	Raio de flexão menor que o mínimo especificado, torção acima do limite ou dano por movimento.	Inspecione o trajeto e o cabo; compare a curvatura com o mínimo de 10 vezes o diâmetro e verifique a torção e as condições de movimento.
A conexão apresenta entrada de umidade após a limpeza ou operação em área úmida.	Acoplamento incompleto, vedação danificada ou conector correspondente inadequado para o grau de proteção requerido.	Inspecione a vedação EPDM e as superfícies de acoplamento; confirme o aperto e a compatibilidade do conector acoplado. Os graus IP declarados não dispensam a montagem correta.
O cabo ou a conexão apresenta aquecimento excessivo ou falha elétrica.	Corrente ou tensão acima dos limites aplicáveis, ou contato inadequado no acoplamento.	Desenergize e meça tensão e corrente em condições de operação; compare com os limites da ficha e inspecione os contatos e o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT411 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT411 e para que serve?

É um cabo de conexão blindado de 10 m com conector fêmea M12 angular de 5 contatos. A aplicação declarada é em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conectores e sinais ele pode ser usado?

A interface informada é M12 fêmea, codificação A, com 5 contatos. A compatibilidade elétrica depende da correspondência de pinagem e dos sinais do dispositivo; a ficha não especifica um protocolo de comunicação.

O produto acompanha algum acessório ou adaptador?

A ficha informa uma peça por embalagem e não lista acessórios ou adaptadores incluídos.

Serve para um equipamento com conector M12 de outra codificação?

A ficha especifica codificação A. Não é possível confirmar compatibilidade mecânica com outra codificação; verifique o conector do equipamento antes da compra.

Posso usar o EVT411 em um circuito acima de 4 A?

Não conforme os limites informados: a capacidade de carga total é 4 A, e a capacidade de corrente total na condição UL é 3 A. Se a aplicação exceder esses valores, selecione uma configuração cuja ficha cubra os requisitos.

O EVT411 pode operar em temperatura acima de 100 °C?

A ficha informa temperatura ambiente de -25 a 100 °C, portanto não dá suporte a uso acima de 100 °C. Para condição cULus, o limite indicado é até 50 °C.

O equipamento não funciona depois de conectar o cabo; o que devo verificar antes de trocá-lo?

Confira primeiro a pinagem, a codificação, o acoplamento e a tensão do circuito. Se possível, verifique continuidade e contatos com o circuito desenergizado.

O sinal falha quando o cabo se move; o que pode estar acontecendo?

Uma causa possível é flexão abaixo do mínimo ou torção além do limite indicado. Inspecione o percurso, o cabo e as condições de movimento antes de substituir o componente.

Devo comprar este cabo ou uma versão mais curta e sem blindagem?

O EVT411 é especificado como cabo blindado de 10 m. A ficha não informa uma versão alternativa; compare o comprimento e a necessidade de blindagem com os requisitos da instalação e consulte o fabricante para selecionar outra referência.

Como instalar o conector sem comprometer a conexão?

Alinhe o M12 sem forçar os contatos, confirme a pinagem e aperte o bloqueio entre 0,6 e 1,5 Nm. Em instalação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica do conector M12 indicada para identificar a interface; deve corresponder à do equipamento conectado.

Blindagem

Camada condutiva aplicada ao cabo para a configuração de conexão blindada declarada na ficha.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme o código IP declarado.

Raio de flexão

Raio mínimo de curvatura indicado para reduzir solicitações mecânicas no cabo em aplicação flexível.

Ciclos de curvatura

Quantidade de ciclos de flexão declarada para a resistência do cabo sob as condições especificadas pelo fabricante.
