Cabo de Conexão Fêmea IFM EVT401

Pré-visualizar: EVT401 IFM - Cabo de Conexão Fêmea Indústria Alimentícia 2m PVC Blindado IP69K

EVT401 IFM - Cabo de Conexão Fêmea Indústria Alimentícia 2m PVC Blindado IP69K

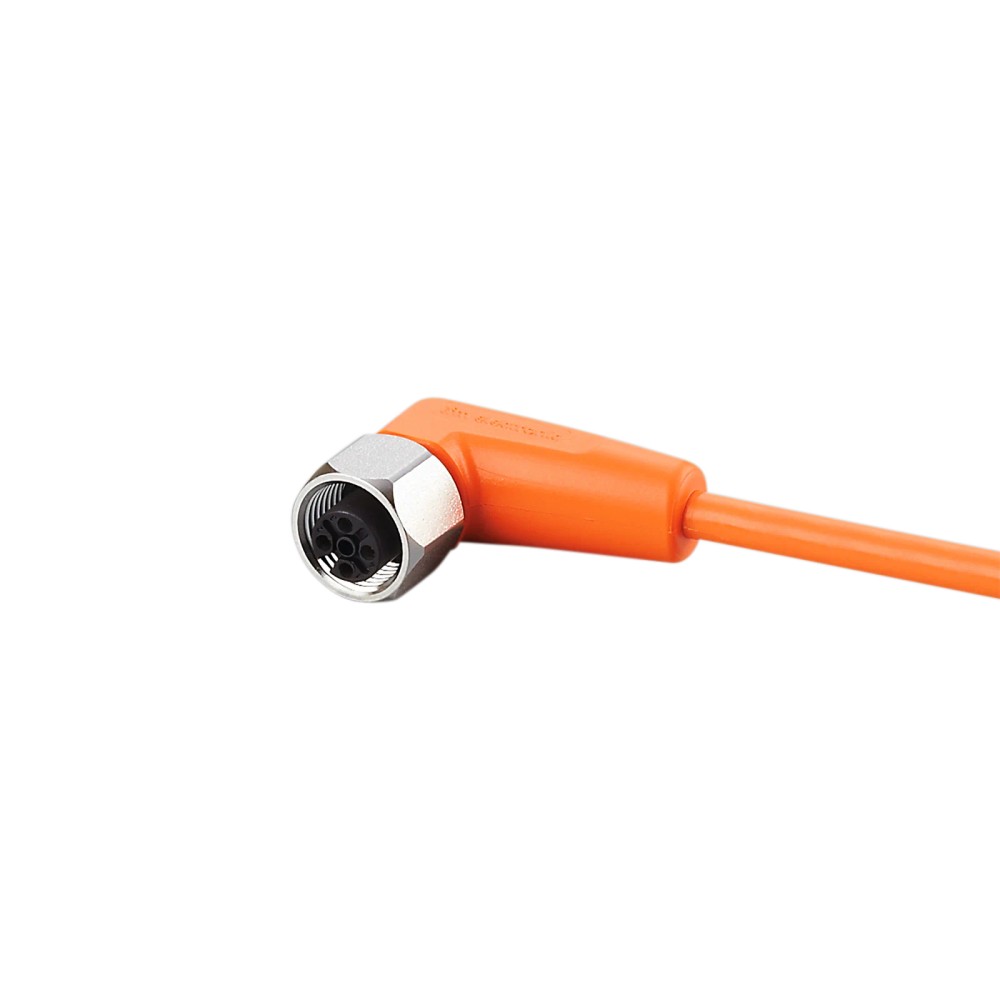

Imagem meramente ilustrativa

R$ 231,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT401
EAN: 4021179282376
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVT401 IFM - Cabo de Conexão Fêmea Indústria Alimentícia 2m PVC Blindado IP69K"

Destaques do Produto

Tipo de Conector

Fêmea, M12, angular

Comprimento do Cabo

2 metros

Material do Revestimento

PVC, laranja

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT401 IFM - Cabo de Conexão Fêmea Indústria Alimentícia 2m PVC Blindado IP69K

O EVT401 é um cabo de conexão fêmea M12 angular desenvolvido para ambientes industriais higiênicos e úmidos. Ele assegura a transmissão confiável de sinais através de 4 contatos banhados a ouro e possui revestimento em PVC resistente. É a solução ideal para conectar sensores e atuadores em locais com exigência de lavagem frequente e proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT401
Comprimento	2 m
Conector	M12 Fêmea, Angular
Grau de Proteção	IP65, IP67, IP68, IP69K
Material	PVC
Porca	Aço Inoxidável 1.4404
Tensão Máx.	50 V AC / 60 V DC
Corrente Máx.	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas úmidas)
Aplicações com ciclos de lavagem frequentes (IP69K)
Sistemas de sensores com conexão M12 de 4 polos
Ambientes com necessidade de resistência a vibrações

⚠ Considere outro se precisa de:

Ambientes com exposição a químicos que degradam PVC
Aplicações com tensões superiores a 50V AC / 60V DC
Instalações que exijam raio de curvatura inferior a 10x o diâmetro do cabo
Conexões não compatíveis com codificação A

APLICAÇÕES E USO

Indústria alimentícia e de bebidas com ciclos de higienização
Conexão de sensores de proximidade, temperatura ou pressão em linhas de montagem
Ambientes úmidos onde a vedação contra líquidos é mandatória
Aplicações que requerem resistência à corrosão (porca em aço inoxidável)

COMO ESCOLHER

Antes de comprar o EVT401 IFM - Cabo de Conexão Fêmea Indústria Alimentícia 2m PVC Blindado IP69K, verifique estes pontos:

Escolha o EVT401 se:

Você necessita de um cabo de 2 metros com conector M12 angular para ambientes com lavagem por alta pressão (IP69K) e busca contatos banhados a ouro para máxima durabilidade em ambientes úmidos.

Busque outra opção se:

Sua aplicação exige cabos com comprimento diferente de 2 metros, resistência a temperaturas externas à faixa de -25 a 100 °C, ou se o ambiente exige materiais de revestimento específicos como PUR (poliuretano) para maior resistência química a óleos específicos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos e Materiais
Material	PVC	Material de revestimento externo para proteção e flexibilidade.
Material da Porca	Aço Inoxidável (1.4404 / 316L)	Resistência à corrosão em ambientes sanitários.
Grau de proteção	IP65, IP67, IP68, IP69K	Nível de vedação contra poeira e líquidos conforme norma.

Dados Elétricos
Tensão de operação	< 50 V AC / 60 V DC	Limite máximo de operação elétrica seguro.
Capacidade de corrente	4 A	Corrente máxima suportada por contato.
Contatos	Banhados a ouro	Melhora a condutividade e previne oxidação.

Condições Ambientais
Temperatura ambiente	-25...100 °C	Faixa de operação térmica permitida.
Aplicação	Áreas úmidas e higiênicas	Ambiente de uso recomendado (Indústria alimentícia).

COMPATIBILIDADE

Comunicação

• Conexão M12 padrão A

Conexões

Elétrica 4 pinos, cabo 4 x 0,34 mm²

Processo 1 x M12 angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de alta umidade/lavagem (IP69K)	✓	O produto possui certificação IP69K, sendo vedado contra jatos de água.
Instalação em ambiente com exigência de silicone free	✓	Especificação técnica confirma o produto como 'Sem silicone'.
Exposição a solventes fortes	✗	O material PVC pode sofrer degradação sob contato direto com solventes químicos agressivos.

INSTALAÇÃO

Como instalar o EVT401 IFM - Cabo de Conexão Fêmea Indústria Alimentícia 2m PVC Blindado IP69K

Certifique-se de que o dispositivo a ser conectado esteja desenergizado.
Alinhe a codificação do conector fêmea com o pino do dispositivo (M12).
Encaixe o conector suavemente até o final do curso.
Rosqueie a porca manualmente até sentir resistência inicial.
Utilize uma ferramenta dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Verifique se o cabo está fixado de modo a não sofrer tensões de tração excessivas.

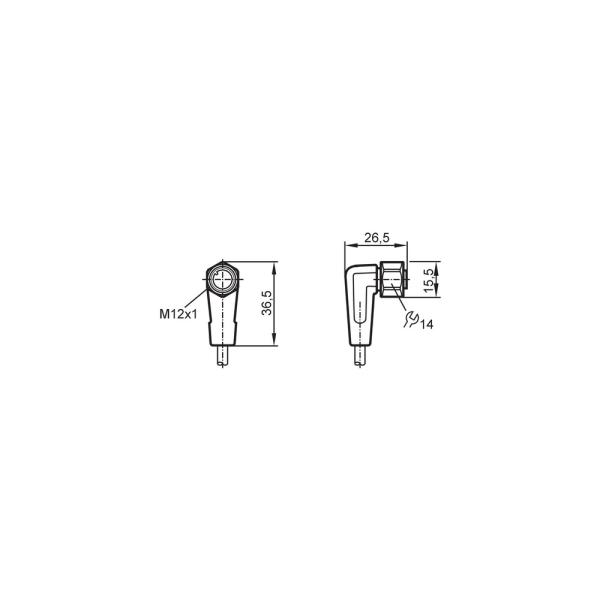

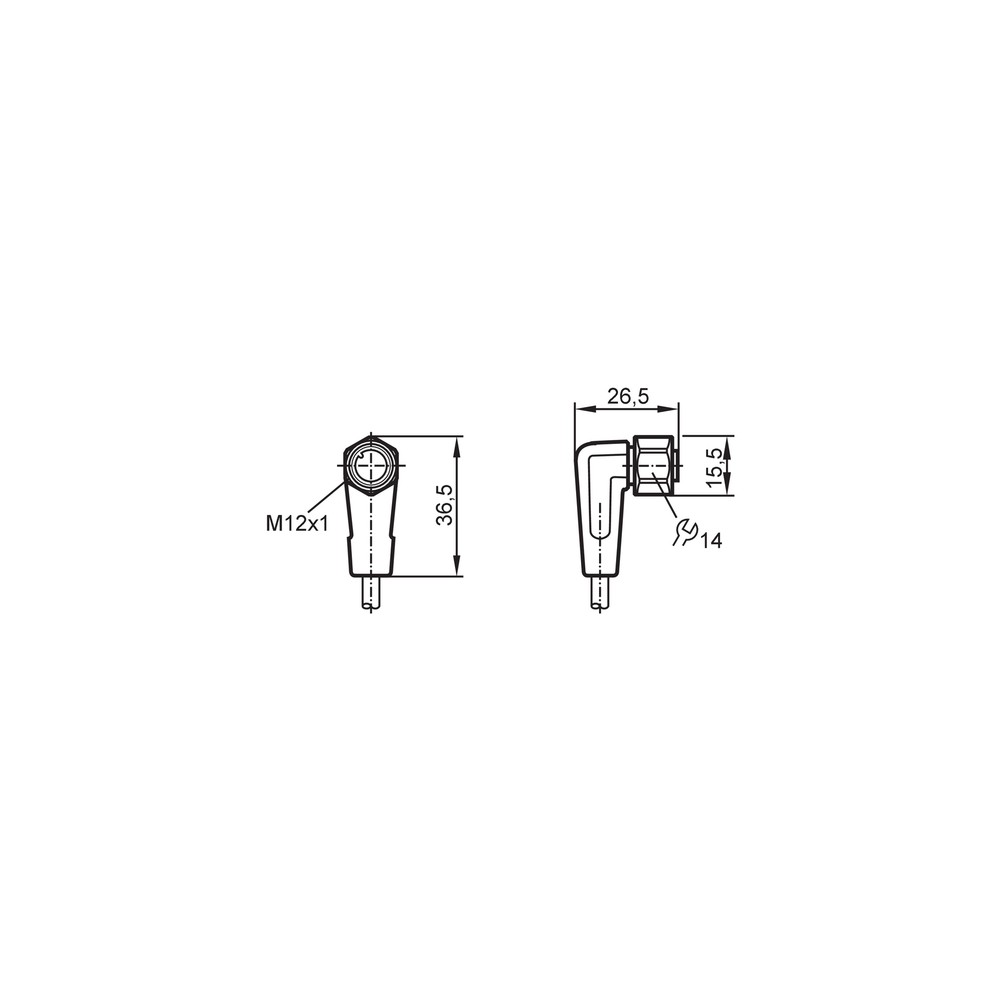

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão elétrica intermitente ou falha de vedação.	Torque insuficiente ou excessivo na instalação do conector.	Verificar se o aperto está dentro da faixa de 0,6 a 1,5 Nm.
Sinal com ruído ou ausência de comunicação.	Acúmulo de contaminantes nos pinos do conector.	Inspecionar visualmente os contatos banhados a ouro e limpar se necessário.
Rompimento interno da blindagem ou dos condutores.	Dobramento do cabo abaixo do raio mínimo permitido (10x diâmetro).	Verificar a integridade do cabo em pontos de curvatura excessiva.
Inchaço, ressecamento ou fissuras no isolamento do cabo.	Incompatibilidade química do revestimento de PVC.	Validar os agentes de limpeza utilizados no ambiente contra a compatibilidade do PVC.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT401 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT401 e qual sua principal aplicação?

O EVT401 é um cabo de conexão com conector fêmea M12 angular, projetado para transmitir sinais elétricos em ambientes industriais, especialmente áreas úmidas e higiênicas na indústria alimentícia.

Quais são as características técnicas principais deste cabo?

Este cabo possui 2 metros de comprimento, revestimento em PVC, 4 pinos com contatos banhados a ouro e grau de proteção IP69K, garantindo vedação contra jatos de água e lavagens industriais.

O produto possui restrições de compatibilidade química ou térmica?

O cabo não deve ser utilizado em aplicações que exijam resistência a produtos químicos agressivos que degradam o PVC, ou em ambientes com temperaturas que excedam a faixa operacional de -25 a 100 °C.

Este cabo pode ser usado em circuitos de alta tensão?

Não é indicado para aplicações que demandem tensões superiores a 50V AC ou 60V DC, conforme especificado pelo fabricante.

Como diagnosticar interrupções de sinal intermitentes?

A falha na transmissão de sinal geralmente ocorre por conexão frouxa ou oxidação; verifique o torque de aperto do conector e o estado dos contatos banhados a ouro.

O que causa o ressecamento da capa do cabo no ambiente produtivo?

O endurecimento prematuro do revestimento pode indicar exposição química incompatível com o PVC; verifique se a substância em contato com o cabo está na tabela de resistência do material.

Por que escolher este modelo em vez de um cabo M12 padrão?

Este modelo é superior a cabos convencionais devido aos contatos banhados a ouro e à robustez do sistema de vedação IP69K, que evita infiltrações em processos críticos.

É possível adquirir apenas uma unidade do cabo?

Sim, a venda é unitária, permitindo que você adquira apenas a quantidade necessária para o seu projeto de automação.

Qual o cuidado fundamental na montagem do conector?

Ao instalar, utilize o torque de aperto entre 0,6 e 1,5 Nm; o excesso de força pode danificar a rosca e a vedação, enquanto a falta de torque compromete o grau de proteção.

Quem é responsável pelo fornecimento deste material?

A comercialização e o suporte técnico são realizados pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: IP rating)

PVC

Policloreto de vinila, material do revestimento do cabo com boa flexibilidade e resistência em condições normais de operação. (Ref.: Material)

M12

Padrão de conector circular com rosca métrica de 12 mm, amplamente utilizado em automação industrial. (Ref.: Tipo de conector)

Codificação A

Padronização física do conector para evitar conexões incorretas em dispositivos de sinal. (Ref.: Soquete codificação)

Blindagem

Camada protetora metálica aplicada ao cabo para minimizar a interferência eletromagnética (EMI). (Ref.: Blindagem aplicada)
