Cabo M12 Fêmea IFM EVT398 - 5m Blindado IP69K

EVT398 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m Blindado IP69K

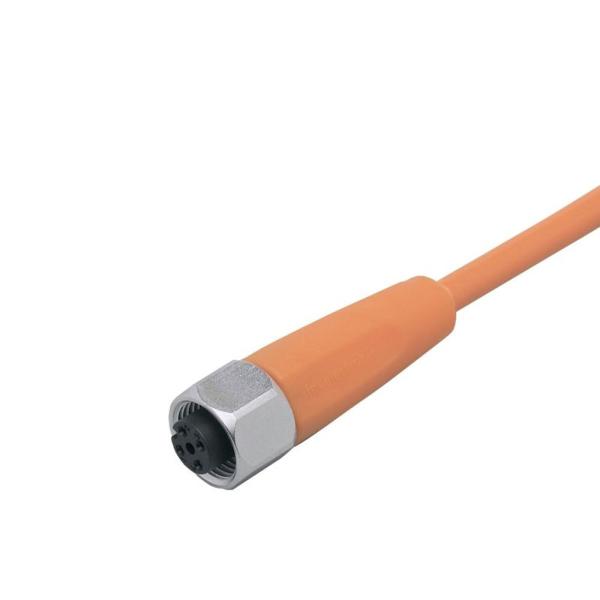

Imagem meramente ilustrativa

R$ 265,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT398
EAN: 4021179282345
NCM do produto: 85444200

Destaques do Produto Interface do lado do dispositivo...mais

Fechar menu

Saiba mais sobre: "EVT398 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m Blindado IP69K"

Destaques do Produto

Interface do lado do dispositivo

Soquete fêmea M12 reto, codificação A, 4 contatos

Comprimento

5 m

Condição de instalação

Áreas úmidas e higiênicas na indústria de alimentos

Proteção

IP65, IP67, IP68 e IP69K, conforme montagem e condições aplicáveis

Carga elétrica

Máximo de 4 A no total; capacidade UL total de 3 A

Movimentação

Raio mínimo de flexão em aplicação flexível: 10 x o diâmetro do cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM EVT398, soquete fêmea M12 reto, 4 polos, blindado, 5 m, PVC laranja, IP69K

O IFM EVT398 é um cabo de conexão blindado com soquete fêmea M12 reto, destinado à ligação de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui 4 contatos banhados a ouro, cabo de PVC com 5 m e vedação EPDM. A conexão tem grau de proteção especificado como IP65, IP67, IP68 e IP69K, quando instalada conforme as condições aplicáveis.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT398
Part number	ADOGH040VAS0005L04
Conexão	Soquete fêmea M12 reto, codificação A, 4 contatos
Comprimento do cabo	5 m
Construção do cabo	PVC laranja, blindado, Ø 5,2 mm; 4 x 0,34 mm²
Proteção especificada	IP65, IP67, IP68 e IP69K
Materiais principais	Porca de aço inoxidável 316L; vedação EPDM
Limites elétricos	Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 4 A
Temperatura ambiente	-25 a 100 °C; em movimento: 5 a 100 °C
Peso	257 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface M12 fêmea, codificação A, 4 contatos, desde que a pinagem e os requisitos elétricos sejam compatíveis.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando a montagem e as condições associadas aos graus de proteção especificados.
Aplicações que necessitem de cabo blindado de 5 m, com o limite de corrente total indicado na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija interface diferente de M12 fêmea reta, codificação A, 4 contatos, sem confirmar a compatibilidade do dispositivo.
Não exceder a capacidade de corrente total de 4 A, ou 3 A para a especificação UL, nem os limites de tensão informados.
Não usar em aplicação móvel abaixo de 5 °C, nem aplicar raio de curvatura menor que 10 vezes o diâmetro do cabo em instalação flexível.

APLICAÇÕES E USO

Uso comprovado: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha e os requisitos de montagem correspondentes.
Uso condicionado: instalação móvel dentro da faixa de 5 a 100 °C, respeitando o raio mínimo de flexão e os parâmetros de movimento especificados; valide também a compatibilidade elétrica e mecânica com o dispositivo conectado.
A ficha não identifica protocolos de comunicação nem dispositivos específicos; a aplicação com um equipamento particular deve ser validada pela interface, pinagem e limites elétricos.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVT398, soquete fêmea M12 reto, 4 polos, blindado, 5 m, PVC laranja, IP69K, verifique estes pontos:

Escolha o EVT398 quando

O equipamento exigir conexão fêmea M12 reta, codificação A e 4 contatos; o comprimento de 5 m for adequado; e os limites de tensão, corrente, temperatura e flexão da ficha atenderem à instalação.

Verifique outra configuração quando

O dispositivo exigir outro tipo ou gênero de conector, outra codificação, quantidade de contatos ou comprimento. Compare também a pinagem e os limites elétricos com os requisitos do dispositivo antes de conectar.

Avalie as condições de instalação

Para uso móvel, considere a faixa de 5 a 100 °C, o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de movimento indicadas na ficha. Não trate a classificação IP do cabo como garantia independente da proteção da conexão montada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Nome do produto	Cabo de conexão com soquete EVT398	Identificação do tipo de produto.
SKU	EVT398	Código do produto no anúncio.
Part number	ADOGH040VAS0005L04	Referência do fabricante.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Uso indicado na ficha do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Conexão elétrica
Conector	1 x M12, reto; soquete fêmea; codificação A	Interface elétrica indicada para conexão ao dispositivo correspondente.
Contatos	4, banhados a ouro	Características dos contatos do conector.
Corpo do conector	PVC laranja	Material e cor indicados para o corpo do conector.
Bloqueio/porca	Aço inoxidável 1.4404 / 316L	Material informado para o elemento de bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque indicada para o aperto da conexão.
Vedação do conector	EPDM	Material de vedação indicado na ficha.
Blindagem	Blindagem aplicada	O cabo é especificado como blindado; a ficha declara proteção eletromagnética contra campos de interferência.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão especificados para operação.
Capacidade de carga total	4 A	Limite total de corrente indicado na ficha.
Capacidade de corrente total UL	3 A	Limite total indicado para a especificação UL.
Classe de proteção	III	Classe de proteção declarada pelo fabricante.

Cabo e condutores
Comprimento	5 m	Comprimento especificado do cabo.
Material do invólucro	PVC	Material da cobertura do cabo.
Cor	Laranja	Cor especificada para o cabo.
Diâmetro do cabo	5,2 mm	Dimensão indicada na especificação do cabo.
Condutores	4 x 0,34 mm²; cada condutor com 42 x Ø 0,1 mm	Construção e seção informadas para os condutores.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores indicada na ficha; confirme a pinagem no documento técnico.
Sem silicone	Sim	Característica especial declarada para o produto.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações indicadas na ficha; devem ser consideradas conforme as condições de instalação e montagem.
Material da porca	Aço inoxidável 1.4404 / 316L	Material especificado para a porca de bloqueio.
Material da vedação	EPDM	Material especificado para a vedação.
Contatos banhados a ouro	Sim	Característica especial declarada para os contatos.

Condições ambientais
Temperatura ambiente	-25 a 100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	5 a 100 °C	Faixa informada especificamente para uso móvel.
Aviso de temperatura cULus	Até 50 °C	Limite indicado na observação cULus da ficha.

Dados mecânicos e movimento
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo indicado para instalação flexível; não confundir com o diâmetro do cabo.
Ciclos de curvatura	> 1 milhão	Ciclos indicados na ficha para a característica de curvatura.
Esforço de torção	± 180 °/m	Valor especificado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Resistência a vibrações e choques	Porca de bucha antivibratória	Característica mecânica declarada no anúncio.
Montagem	Sem ferramentas	Característica de montagem declarada no anúncio.

Dimensões e peso
Dimensões	15,5 x 15,5 x 45 mm	Dimensões informadas no cadastro do produto.
Peso	257 g	Peso informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de sinais depende da pinagem, do dispositivo e dos requisitos elétricos; confirme esses dados antes da ligação.

Conexões

Elétrica Soquete fêmea M12 reto, codificação A, 4 contatos dourados; cabo blindado de 5 m, 4 x 0,34 mm². Tensão de operação: < 50 V AC / < 60 V DC. Capacidade de carga total: 4 A; capacidade de corrente total UL: 3 A. Consulte o esquema de pinos do dispositivo para confirmar a ligação elétrica.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho, codificação A, 4 contatos e pinagem compatível	✓	A interface do cabo é um soquete fêmea M12 reto, codificação A, com 4 contatos. A compatibilidade elétrica ainda depende da pinagem e dos limites do dispositivo.
Dispositivo com outro gênero, codificação ou número de contatos	✗	A conexão informada para este cabo é fêmea M12 reta, codificação A, com 4 contatos; outra interface não corresponde à especificação.
Circuito dentro dos limites de tensão e corrente indicados	✓	A ficha indica < 50 V AC / < 60 V DC e capacidade de carga total de 4 A; para a especificação UL, indica 3 A de corrente total.
Circuito acima dos limites elétricos do cabo	✗	Exceder os limites de tensão ou corrente total informados não atende à especificação do produto.
Uso em área úmida ou higiênica com montagem compatível	✓	A aplicação indicada é em áreas úmidas e higiênicas na indústria de alimentos, e a ficha declara IP65, IP67, IP68 e IP69K. A proteção depende das condições de montagem aplicáveis.
Aplicação móvel abaixo de 5 °C	✗	A faixa de temperatura ambiente para uso móvel indicada é de 5 a 100 °C.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVT398, soquete fêmea M12 reto, 4 polos, blindado, 5 m, PVC laranja, IP69K

Confirme que o dispositivo possui conexão compatível com soquete fêmea M12 reto, codificação A e 4 contatos; verifique também a pinagem nos documentos do dispositivo.
Desenergize o circuito antes de conectar e confirme que tensão e corrente estão dentro dos limites indicados para o cabo.
Inspecione o conector, os contatos, a vedação e o cabo; não instale componentes danificados ou contaminados.
Alinhe o conector com a interface correspondente e acople sem forçar os contatos ou a rosca.
Aperte a conexão dentro da faixa de torque especificada de 0,6 a 1,5 Nm, respeitando as instruções do fabricante do equipamento conectado.
Organize o cabo sem exceder o raio mínimo de flexão; em aplicação móvel, confirme as condições de temperatura e movimento antes de energizar.

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece sinal.	Conector não totalmente acoplado, contatos desalinhados ou pinagem incompatível com o equipamento.	Desenergize o circuito, inspecione o acoplamento e confira a pinagem do cabo e do dispositivo no documento técnico correspondente.
A conexão apresenta interrupções durante o movimento do cabo.	Flexão ou torção fora dos parâmetros indicados, ou esforço mecânico sobre o cabo e o conector.	Inspecione o percurso e verifique o raio de flexão, a torção e as condições de movimento em relação aos limites especificados.
A conexão não mantém a proteção esperada contra umidade.	Acoplamento incompleto, vedação contaminada ou montagem fora das condições requeridas para a classificação IP.	Inspecione a vedação e as superfícies de contato, confirme o aperto conforme as instruções aplicáveis e avalie a montagem completa.
A conexão ou o cabo aquece durante a operação.	Corrente ou tensão acima dos limites especificados, ou condição elétrica incompatível com o cabo.	Meça a tensão e a corrente do circuito e compare-as com os limites de operação e com a capacidade UL, se aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVT398 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT398 e com que equipamento ele pode ser conectado?

É um cabo de conexão com soquete fêmea M12 reto, codificação A e 4 contatos. Pode ser conectado a uma interface correspondente, desde que a pinagem e os requisitos elétricos do equipamento sejam compatíveis.

O que acompanha o produto?

A ficha indica 1 peça por embalagem: o cabo de conexão EVT398. Não há acessórios inclusos especificados.

O EVT398 serve para uma conexão M12 com codificação ou número de pinos diferente?

A ficha especifica M12 fêmea reto, codificação A e 4 contatos. Uma interface com outra codificação ou quantidade de contatos não corresponde à especificação deste cabo.

Posso usar este cabo em qualquer aplicação que exija proteção IP69K?

Não é possível concluir isso apenas pela classificação do cabo. A ficha informa IP65, IP67, IP68 e IP69K, mas a proteção efetiva depende também da conexão montada e das condições de instalação.

O equipamento conectado não funciona; o que devo verificar antes de trocar o cabo?

Confira se o conector está totalmente acoplado e se a pinagem corresponde à do dispositivo. Verifique também continuidade e condições dos contatos com o circuito desenergizado.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é flexão, torção ou esforço mecânico fora dos parâmetros especificados. Verifique o percurso do cabo e compare a montagem com o raio mínimo de flexão e as condições de movimento da ficha.

É melhor comprar este cabo ou escolher outra versão?

Escolha o EVT398 se a interface requerida for M12 fêmea reta, codificação A, 4 contatos, e o comprimento de 5 m atender à instalação. Se o equipamento exigir outro gênero, codificação, número de contatos ou comprimento, procure uma versão com essas características.

Este produto já vem como kit com outros cabos ou conectores?

A ficha informa uma peça por embalagem e não lista itens adicionais. Para uma solução com componentes extras, confirme separadamente quais itens são necessários para a instalação.

Preciso de ferramenta especial para instalar o EVT398?

O anúncio informa montagem sem ferramentas. Ainda assim, a ficha especifica torque máximo de aperto de 0,6 a 1,5 Nm para a conexão; siga também as orientações do equipamento correspondente.

Como devo acomodar o cabo em uma instalação móvel?

Respeite a faixa de temperatura móvel de 5 a 100 °C e o raio mínimo de flexão indicado de 10 vezes o diâmetro do cabo. Verifique também se a velocidade e as condições de movimento estão dentro dos parâmetros da ficha.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da interface M12 indicada para o conector; deve corresponder à interface do dispositivo conectado. (Ref.: conexão elétrica — soquete M12, codificação A)

Blindagem

Camada condutora aplicada ao cabo para proteção eletromagnética conforme a característica declarada pelo fabricante. (Ref.: cabo de conexão blindado)

Grau de proteção IP

Classificação de proteção informada para o produto contra ingresso de elementos conforme a designação indicada; a montagem completa deve atender às condições aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Limite mínimo de curvatura indicado para aplicação flexível do cabo, expresso como múltiplo do diâmetro do cabo. (Ref.: mínimo de 10 x o diâmetro do cabo)

Capacidade de carga total

Limite de corrente total indicado para o cabo, que deve ser respeitado no circuito conectado. (Ref.: 4 A; capacidade total UL: 3 A)
