Cabo Conector Fêmea M12 IFM EVT392 25m IP69K

Pré-visualizar: EVT392 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m PVC Blindado IP69K

EVT392 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m PVC Blindado IP69K

Imagem meramente ilustrativa

R$ 690,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT392
EAN: 4021179282284
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVT392 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m PVC Blindado IP69K"

Destaques do Produto

Tipo de Conexão

M12 Fêmea

Comprimento

25 metros

Grau de Proteção

IP69K

Corrente Nominal

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT392 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m PVC Blindado IP69K

O EVT392 é um cabo de conexão industrial com conector fêmea M12, ideal para ambientes de higiene rigorosa na indústria alimentícia. Com 25 metros de comprimento, possui revestimento em PVC resistente, blindagem contra interferências e contatos banhados a ouro. É classificado com grau de proteção IP69K, garantindo durabilidade extrema contra jatos de alta pressão e umidade.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT392
Marca	IFM
Comprimento	25 m
Tipo de Conector	M12 Fêmea (Reto)
Grau de Proteção	IP69K
Material do Revestimento	PVC
Corrente Máxima	4 A
Material da Porca	Aço inoxidável 1.4404

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas na indústria de alimentos.
Aplicações com movimento (esteiras, braços robóticos) dentro do limite de 1 milhão de ciclos.
Ambientes com necessidade de proteção IP69K contra lavagem de alta pressão.

⚠ Considere outro se precisa de:

Ambientes com exposição a temperaturas abaixo de -25°C ou acima de 100°C.
Aplicações que exijam raio de curvatura inferior a 10 vezes o diâmetro do cabo (52 mm).
Uso em sistemas de potência que excedam a corrente nominal de 4A.

APLICAÇÕES E USO

Sistemas de automação em linhas de envase de alimentos onde a higienização frequente é necessária.
Conexão de sensores e atuadores em esteiras transportadoras com requisitos de proteção contra respingos e umidade.
Aplicações móveis leves como braços robóticos, suportando até 1 milhão de ciclos de flexão.

COMO ESCOLHER

Antes de comprar o EVT392 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m PVC Blindado IP69K, verifique estes pontos:

Quando utilizar este cabo

Escolha este modelo para instalações fixas ou móveis que exigem alta vedação (IP69K) e resistência a ciclos de lavagem frequentes, típicos de ambientes industriais alimentícios.

Quando buscar outra alternativa

Opte por outros cabos caso a aplicação exija resistência superior a óleos específicos (considere cabos em PUR) ou se o comprimento de 25 metros for excessivo para a montagem, o que pode causar acúmulo e estresse mecânico desnecessário.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material de revestimento	PVC	Padrão de revestimento para resistência mecânica e flexibilidade.
Material da porca	1.4404 (Aço inoxidável 316L)	Material de alta resistência à corrosão exigido em áreas higiênicas.
Sem silicone	Sim	Requisito para evitar contaminação em processos de pintura ou indústria alimentícia.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos (água de alta pressão).
Temperatura operacional	-25 a 100 °C	Limites térmicos para operação estável do cabo.

Dados Elétricos
Tensão de operação AC	< 30 V	Tensão máxima nominal para operação em corrente alternada.
Tensão de operação DC	< 36 V	Tensão máxima nominal para operação em corrente contínua.
Corrente nominal	4 A	Capacidade máxima de corrente suportada pelo conector.

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais I/O

• Protocolos baseados em M12 A-coded

Conexões

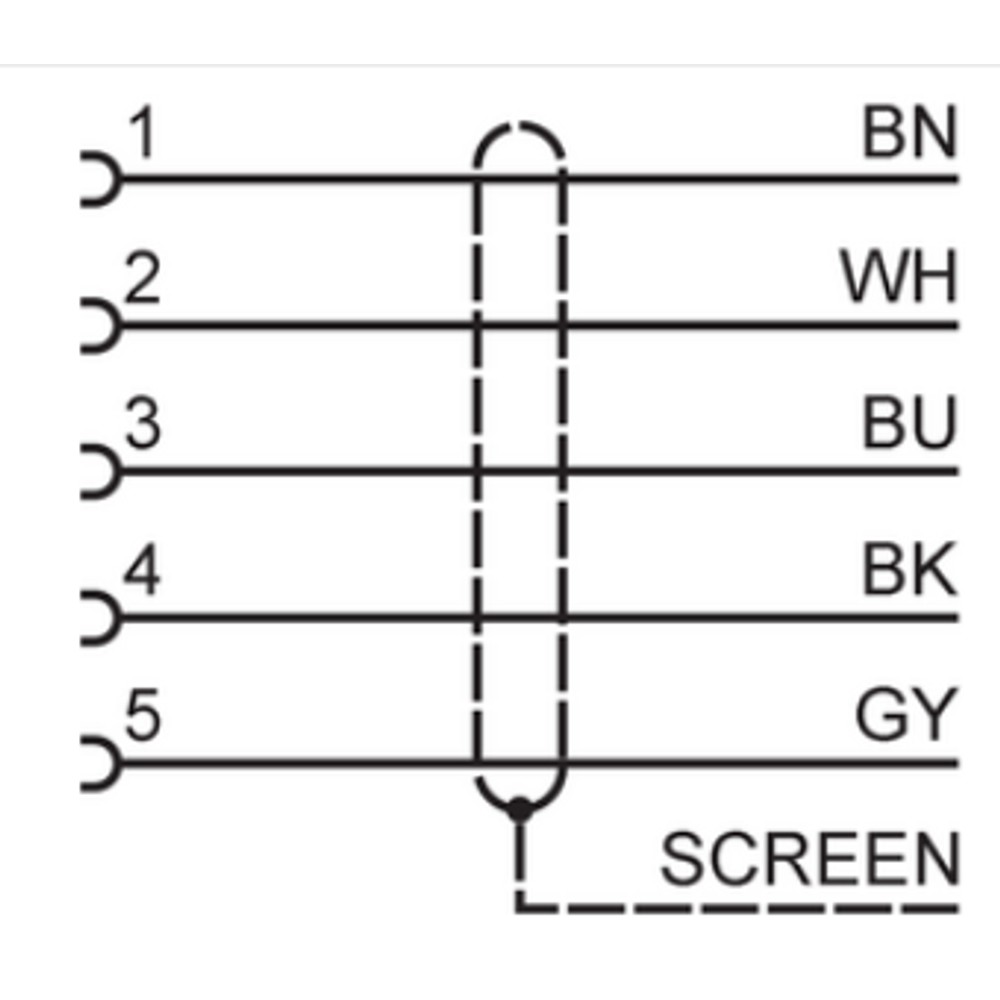

Elétrica 5 x 0,25 mm²

Processo Conector M12 fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem a alta pressão (IP69K)	✓	O design e vedação suportam jatos de água quentes e de alta pressão.
Aplicações com alta concentração de óleos de corte agressivos	✗	O material PVC pode sofrer degradação; prefira cabos com revestimento em PUR para esta aplicação.
Conexão de sensores M12 padrão de 5 polos	✓	A interface física e a codificação A são compatíveis com dispositivos M12 padrão.

INSTALAÇÃO

Como instalar o EVT392 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m PVC Blindado IP69K

Certifique-se de que o equipamento esteja desenergizado.
Alinhe os pinos do conector fêmea com a entrada macho do dispositivo.
Insira o conector firmemente até sentir o encaixe.
Rosqueie a porca de travamento de aço inoxidável manualmente.
Utilize uma ferramenta adequada para aplicar o torque de 0,6 a 1,5 Nm.
Fixe o cabo de forma a respeitar o raio mínimo de curvatura de 52 mm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha intermitente na sinalização ou perda total de conexão.	Dobramento do cabo com raio inferior a 52mm (10x o diâmetro).	Realizar teste de continuidade nos fios internos e inspeção visual no isolamento.
Entrada de umidade no conector ou falha de contato elétrico.	Aperto excessivo ou insuficiente do conector M12.	Verificar torque de aperto, que deve estar entre 0,6 e 1,5 Nm.
Ressecamento, rachaduras ou desintegração da capa do cabo.	Exposição a substâncias químicas incompatíveis com PVC.	Comparar a lista de agentes químicos do ambiente com a ficha de resistência do PVC.
Aquecimento excessivo do cabo ou oxidação dos pinos.	Sobrecarga de corrente elétrica.	Medir a corrente de operação do equipamento e comparar com o limite de 4A.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT392 (Datasheet) Desenho Dimensional Técnico (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVT392?

O EVT392 é um cabo de conexão com conector fêmea M12, projetado especificamente para automação industrial, com 25 metros de comprimento, blindagem e grau de proteção IP69K.

Este cabo já vem com o conector montado?

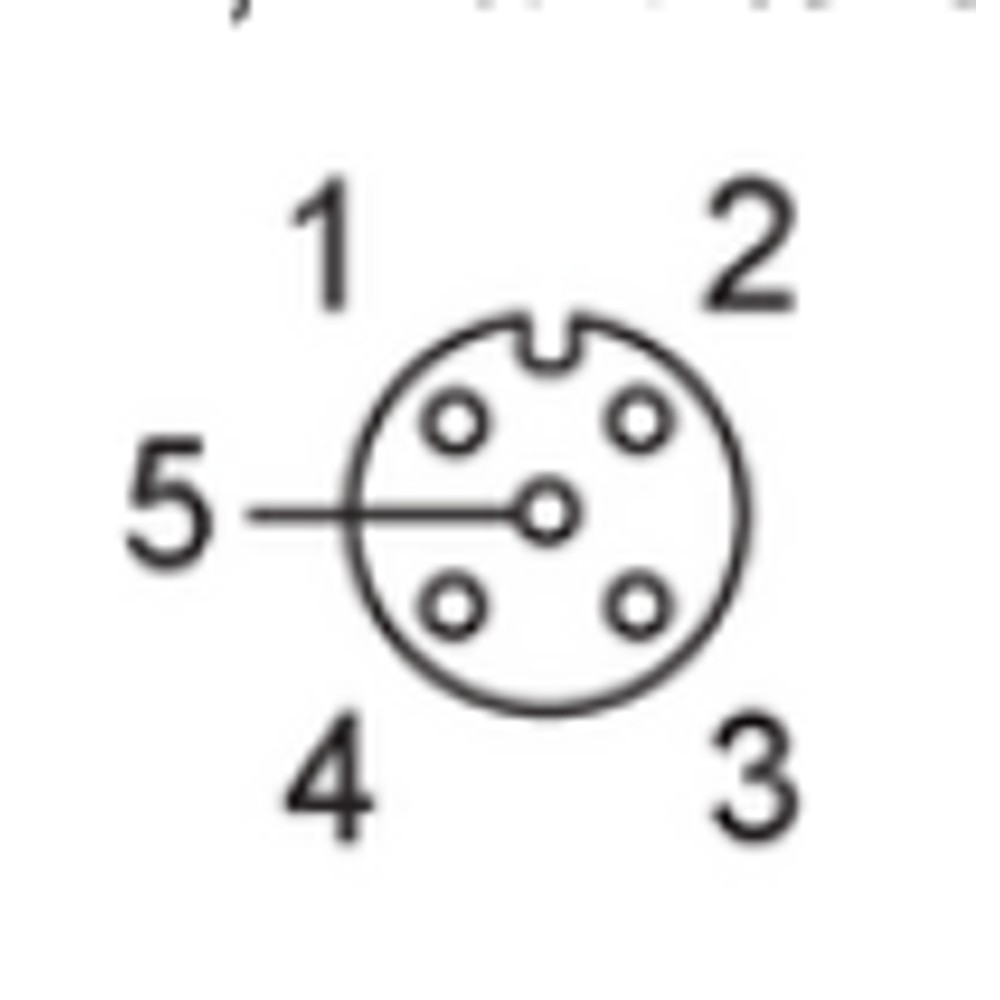

Sim, ele acompanha um conector fêmea M12 de 5 polos já montado na extremidade do cabo de 25 metros.

O cabo pode ser usado em qualquer ambiente?

Não deve ser utilizado em aplicações que exijam resistência a produtos químicos agressivos que degradam o PVC, ou em temperaturas operacionais fora da faixa de -25 a 100 °C.

Existem restrições de uso em contato com óleos?

Não é recomendado para áreas onde haja contato constante com óleos lubrificantes sintéticos específicos não compatíveis com o revestimento de PVC, devendo-se consultar a tabela de resistência química do material.

O que acontece se o cabo for muito dobrado?

Sintomas incluem falhas de comunicação intermitentes ou perda de sinal, geralmente causados por ruptura interna nos condutores devido a flexões repetitivas além do limite de raio do cabo.

Como verificar se o cabo está com defeito?

Verifique a continuidade dos fios com um multímetro e inspecione visualmente o invólucro externo em busca de cortes ou deformações causadas por estresse mecânico excessivo.

Qual a vantagem deste cabo para a indústria de alimentos?

Este modelo possui blindagem e é otimizado para a indústria de alimentos devido ao grau IP69K, sendo uma escolha superior a cabos padrão sem proteção contra jatos de alta pressão.

Este item vem em kit ou peça avulsa?

Este produto é vendido em peça única (1 unidade), sendo uma solução pronta para instalação direta sem necessidade de montagem de conectores adicionais.

Quais cuidados devo ter na instalação?

A instalação exige o aperto correto do conector entre 0,6 e 1,5 Nm; evite dobrar o cabo em um raio menor que 10 vezes o seu diâmetro para preservar a integridade interna.

Como funciona o faturamento e garantia?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência oficial e suporte técnico direto do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Classificação de proteção contra a entrada de poeira e água sob alta pressão e alta temperatura. (Ref.: IP 69K)

Raio de curvatura

O raio mínimo de flexão permitido para evitar danos mecânicos aos condutores internos do cabo. (Ref.: min. 10 x diâmetro do cabo)

Blindagem

Camada interna do cabo projetada para reduzir interferências eletromagnéticas (EMI). (Ref.: cabo blindado)

Codificação A

Padrão de encaixe do conector M12 que impede a conexão incorreta em portas de sinal. (Ref.: Codificação: A)

1.4404

Aço inoxidável (316L) utilizado nos componentes de fixação para alta resistência à corrosão. (Ref.: 1.4404)
