Cabo de Conexão Fêmea IFM EVT383 10m

Pré-visualizar: EVT383 IFM - Cabo de Conexão Fêmea ifm Indústria Alimentícia 10m PVC IP69K

EVT383 IFM - Cabo de Conexão Fêmea ifm Indústria Alimentícia 10m PVC IP69K

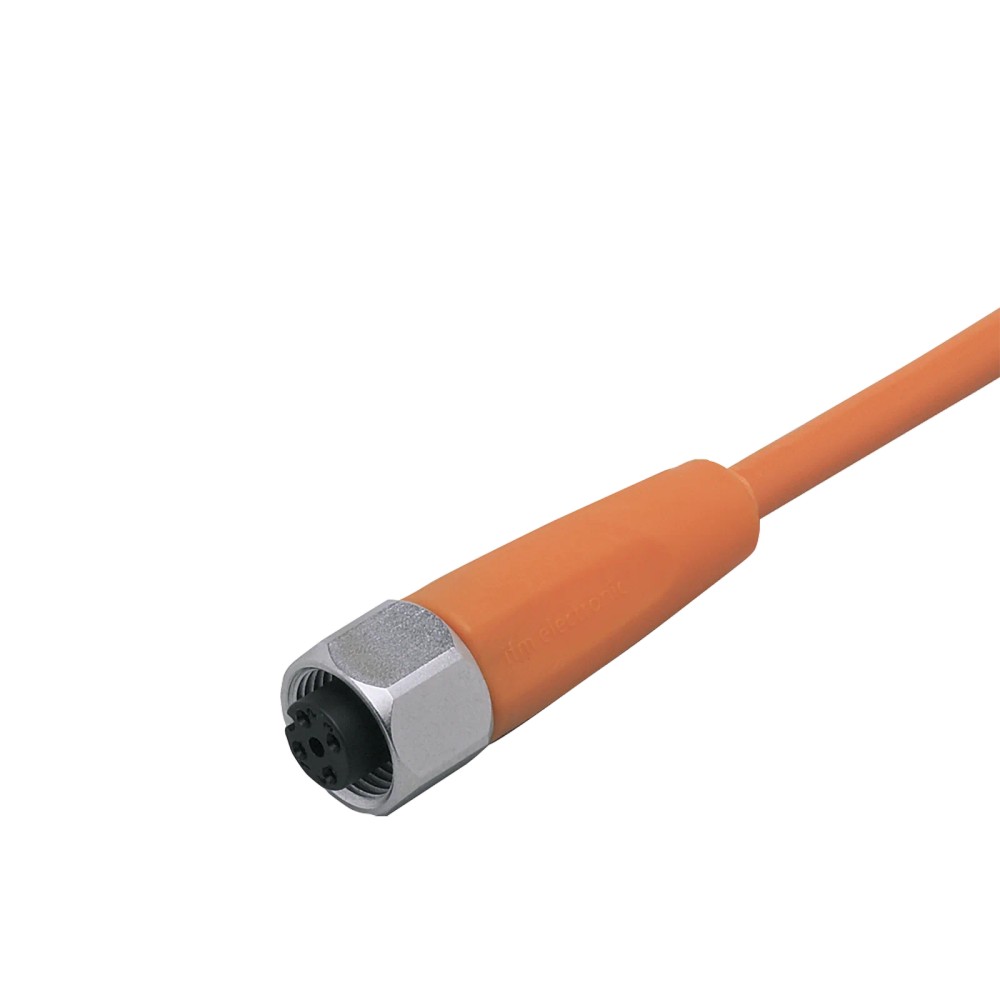

Imagem meramente ilustrativa

R$ 315,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT383
EAN: 4021179282208
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVT383 IFM - Cabo de Conexão Fêmea ifm Indústria Alimentícia 10m PVC IP69K"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A, 4 contatos

Comprimento do cabo

10 m

Tensão de operação

< 50 V AC / < 60 V DC

Proteção especificada

IP65, IP67, IP68 e IP69K

Aplicação indicada pelo fabricante

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea ifm EVT383, M12 reto, 4 contatos, 10 m, PVC, IP65/IP67/IP68/IP69K

O ifm EVT383 é um cabo de conexão blindado com conector fêmea M12, destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui 10 m de comprimento, 4 contatos banhados a ouro e revestimento em PVC. Sua proteção especificada inclui IP65, IP67, IP68 e IP69K, e a ficha informa ausência de silicone.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT383
Tipo	Cabo de conexão com conector fêmea
Conector	1 x M12 reto, codificação A, 4 contatos
Comprimento	10 m
Cabo	PVC laranja, blindado, Ø 5,2 mm; 4 x 0,34 mm²
Proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	4 A; capacidade de corrente total UL: 3 A
Faixa de temperatura ambiente	-25...100 °C; em aplicação móvel: 5...100 °C
Material e construção	PVC; sem silicone; contatos dourados; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha do produto.
Instalações que necessitem de cabo de conexão blindado de 10 m e conector fêmea M12 reto, codificação A, com 4 contatos.
Aplicações cuja tensão esteja abaixo de 50 V AC ou 60 V DC e cuja corrente respeite os limites especificados.

⚠ Considere outro se precisa de:

Não utilizar fora dos limites elétricos informados: tensão de operação inferior a 50 V AC ou 60 V DC e capacidade de carga total de 4 A; para UL, a capacidade de corrente total indicada é 3 A.
Não assumir que o cabo pode operar em movimento abaixo de 5 °C: a faixa informada para aplicação móvel é 5...100 °C.
Não selecionar com base apenas no grau IP para condições não descritas na ficha; verificar no datasheet os requisitos específicos de exposição, montagem e conexão.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos; observar a montagem e os requisitos associados aos graus de proteção informados.
Conexão de um dispositivo compatível com M12 codificação A e 4 contatos, desde que pinagem, tensão e corrente sejam adequadas; a compatibilidade com modelos ou protocolos específicos não está identificada na ficha.
Em instalação móvel, respeitar a faixa ambiente de 5...100 °C e as condições de movimento publicadas: velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Para flexão em aplicação flexível, respeitar raio mínimo de 10 vezes o diâmetro do cabo; conferir também o limite de torção de ±180 °/m.
A ficha não detalha compatibilidade química, agentes de limpeza específicos ou condições particulares de imersão; validar esses requisitos no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea ifm EVT383, M12 reto, 4 contatos, 10 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT383 quando

A instalação exigir 10 m de cabo blindado com conector fêmea M12 reto, codificação A, 4 contatos, e atender aos limites de tensão e corrente publicados. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Verifique antes de selecionar

Confirme o tipo de conector correspondente no dispositivo, a pinagem requerida, a tensão, a corrente e o comprimento. A ficha disponível não identifica os dispositivos específicos compatíveis nem descreve protocolos.

Considere outra configuração quando

A aplicação exigir outro comprimento, outro tipo ou codificação de conector, mais de 4 contatos, tensão ou corrente acima dos limites publicados, ou movimento abaixo da faixa móvel indicada. A ficha não especifica um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm (ifm electronic)	Identificação comercial do fabricante.
Modelo / SKU	EVT383	Código do produto no anúncio e na ficha.
Part number	ADOGH040VAS0010G04	Código de peça informado no catálogo associado ao produto.
GTIN	4021179282208	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional do componente.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados na ficha.
Capacidade de carga total	4 A	Capacidade total indicada.
Capacidade de corrente total (UL)	3 A	Limite de corrente total informado para UL.
Classe de proteção	III	Classe de proteção declarada pelo fabricante.

Conexão elétrica
Conector	1 x M12, reto; codificação A	Configuração mecânica do conector fêmea.
Contatos	4, dourados	Quantidade e acabamento dos contatos do soquete.
Corpo do conector	PVC, laranja	Material e cor informados para o corpo do conector.
Bloqueio	1.4404 (aço inoxidável / 316L)	Material do elemento de bloqueio.
Vedação	EPDM	Material de vedação especificado.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque informada para o aperto da conexão.
Conexão da blindagem	Blindagem não aplicada na conexão do soquete	A ficha esclarece que a blindagem do cabo não é aplicada no soquete.

Cabo e construção
Comprimento	10 m	Comprimento do cabo de conexão.
Material do revestimento / invólucro	PVC	Material declarado para o cabo e invólucro.
Cor do cabo	Laranja	Cor informada na especificação do cabo.
Diâmetro externo	5,2 mm	Diâmetro nominal do cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição e seção dos condutores informadas.
Blindagem	Cabo blindado	Característica construtiva declarada; a ficha informa que a blindagem não é aplicada na conexão do soquete.
Sem silicone	Sim	Característica declarada para o produto.
Peso	484,5 g	Peso informado no catálogo.
Dimensões informadas	15,5 x 15,5 x 45 mm	Dimensões listadas no catálogo; verificar o desenho dimensional para identificar a referência geométrica.

Proteção e ambiente
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados para o produto; a aplicação depende de montagem e conexão conforme especificação do fabricante.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente em aplicação móvel	5...100 °C	Faixa específica declarada para uso móvel.
Aviso de temperatura cULus	Até 50 °C	A ficha apresenta a indicação cULus: ...50 para a temperatura ambiente.
Material da vedação	EPDM	Material da vedação do conector.

Movimento e instalação
Ciclos de curvatura	> 1 milhão	Número de ciclos de curvatura informado pelo fabricante.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; relacionado ao diâmetro externo de 5,2 mm.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o cabo.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica associada à velocidade de movimento declarada.

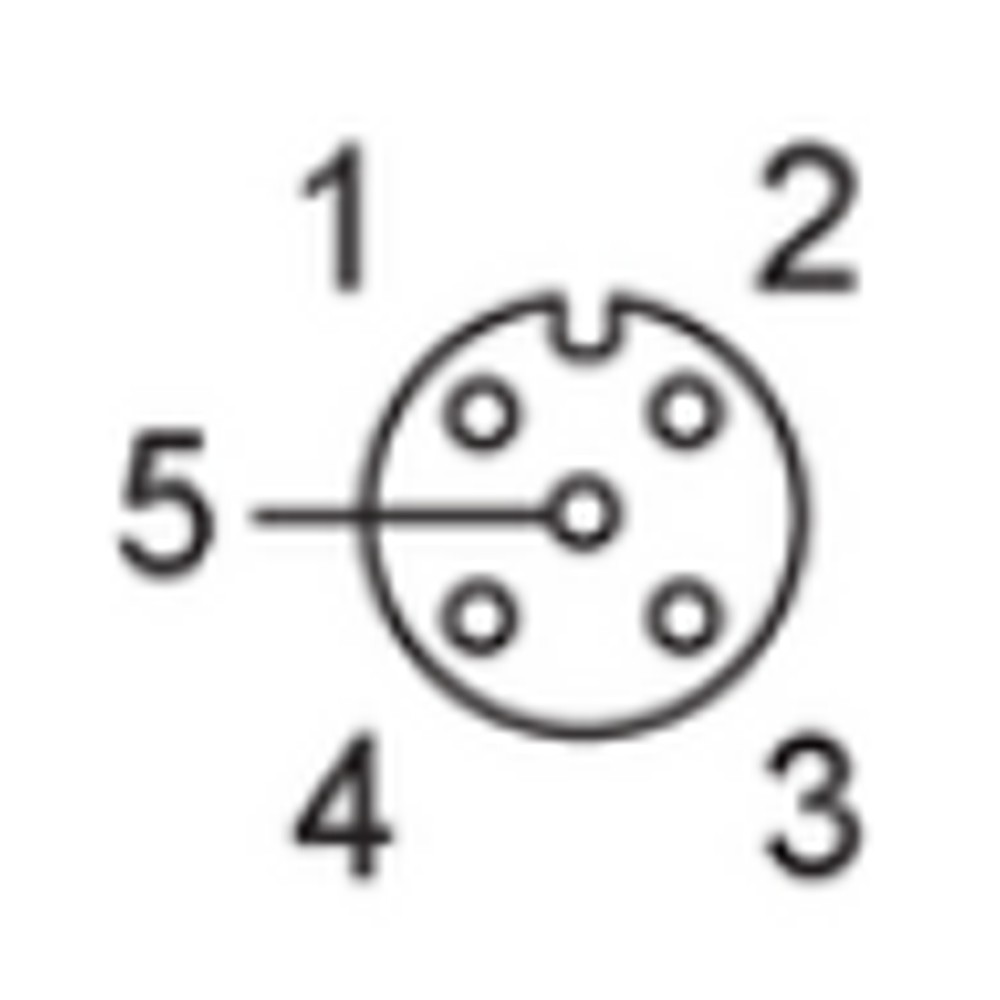

Identificação de fios
Preto	BK = preto	Código de cor do condutor informado.
Marrom	BN = marrom	Código de cor do condutor informado.
Azul	BU = azul	Código de cor do condutor informado.
Branco	WH = branco	Código de cor do condutor informado.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação; não é possível confirmar compatibilidade com protocolos específicos.

Conexões

Elétrica Cabo blindado de 10 m, PVC laranja, Ø 5,2 mm, 4 x 0,34 mm²; conector fêmea M12 reto, codificação A, com 4 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC. Capacidade de carga total: 4 A; capacidade de corrente total UL: 3 A. A ficha informa que a blindagem do cabo não é aplicada na conexão do soquete.

Processo Não possui conexão de processo informada; trata-se de um cabo de conexão com conector fêmea M12. O lado correspondente no dispositivo deve ser confirmado quanto a tipo, codificação e pinagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a dispositivo com interface fêmea M12 compatível mecanicamente com conector macho M12, codificação A, 4 contatos, e pinagem correspondente	✓	A especificação do cabo declara conector fêmea M12 reto, codificação A, com 4 contatos. A compatibilidade elétrica depende também da pinagem e dos limites do dispositivo, não informados para um modelo específico.
Circuito operando dentro de < 50 V AC ou < 60 V DC e dentro da capacidade de corrente aplicável	✓	Esses são os limites de tensão declarados; a capacidade indicada é 4 A total e 3 A para corrente total UL.
Aplicação em área úmida ou higiênica na indústria de alimentos, respeitando as condições de instalação e conexão	✓	Essa aplicação é indicada na descrição do produto, e a ficha informa os graus IP65, IP67, IP68 e IP69K.
Dispositivo com codificação, quantidade de contatos ou pinagem diferente	✗	A ficha especifica M12, codificação A e 4 contatos; não declara compatibilidade com outras configurações.
Aplicação que exceda os limites publicados de tensão ou corrente	✗	A ficha limita a operação a < 50 V AC / < 60 V DC e informa 4 A de capacidade total, ou 3 A para corrente total UL.
Uso móvel em temperatura ambiente inferior a 5 °C	✗	A faixa informada para temperatura ambiente em aplicação móvel é 5...100 °C.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea ifm EVT383, M12 reto, 4 contatos, 10 m, PVC, IP65/IP67/IP68/IP69K

Confirme que o dispositivo correspondente utiliza conexão compatível com M12, codificação A e 4 contatos; confira a pinagem no datasheet do dispositivo.
Desenergize o circuito antes de conectar e confirme que tensão e corrente estão dentro dos limites especificados.
Posicione o conector reto sem forçar o alinhamento e acople-o à interface correspondente.
Aperte a conexão dentro da faixa de torque indicada de 0,6...1,5 Nm.
Roteie o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo e respeite os limites de torção e movimento aplicáveis.
Verifique o assentamento da conexão e a condição da vedação; confirme que a instalação atende aos requisitos de proteção ambiental da aplicação.

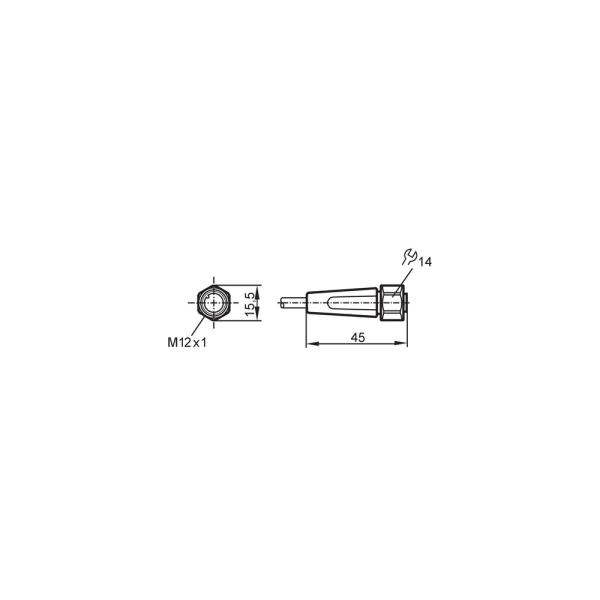

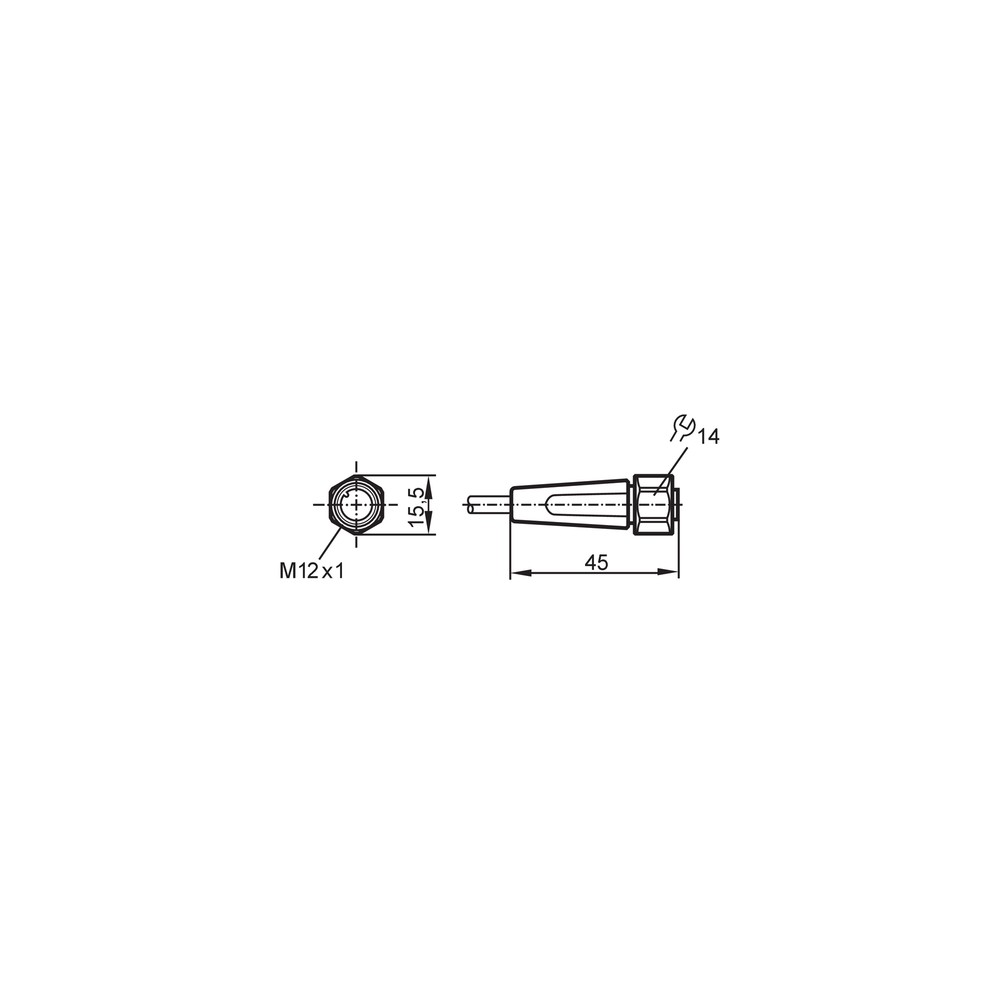

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece sinal ou alimentação.	Possível incompatibilidade de pinagem, contato incompleto ou conexão com interface diferente da codificação e quantidade de contatos especificadas.	Confirme M12 codificação A e 4 contatos em ambos os lados; compare a pinagem do dispositivo com a identificação dos condutores no datasheet e inspecione o acoplamento.
Interrupções do sinal durante movimentação do cabo.	Possível flexão abaixo do raio mínimo, torção além do limite informado ou condição de movimento fora dos parâmetros especificados.	Inspecione o trajeto e os pontos de flexão; compare o raio com o mínimo de 10 vezes o diâmetro do cabo e verifique a torção e as condições de velocidade e aceleração.
A conexão apresenta entrada de umidade ou perde a vedação.	Acoplamento incompleto, vedação danificada ou instalação fora das condições necessárias para atingir a proteção especificada.	Desenergize e inspecione o assentamento do conector, a vedação EPDM e o estado das superfícies de acoplamento; confira o torque e as instruções do fabricante.
Aquecimento ou funcionamento irregular no circuito conectado.	Tensão ou corrente acima dos limites declarados, ou contato elétrico inadequado.	Meça a tensão e a corrente no circuito e compare com < 50 V AC / < 60 V DC, 4 A total ou 3 A para corrente total UL; inspecione os contatos e o aperto.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm EVT383 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT383 e para que tipo de instalação ele foi especificado?

É um cabo de conexão ifm com conector fêmea M12, indicado na ficha para áreas úmidas e higiênicas da indústria de alimentos. A configuração é M12 reto, codificação A, com 4 contatos.

O que vem com o EVT383 e qual é o comprimento?

A ficha informa uma peça por embalagem e cabo de 10 m. Não há acessórios adicionais listados.

Com quais dispositivos e protocolos de comunicação ele funciona?

A ficha especifica conexão M12 codificação A com 4 contatos, mas não identifica dispositivos nem protocolos. Verifique a pinagem e os requisitos elétricos do equipamento a conectar.

Posso usar este cabo em qualquer conexão M12 de 4 pinos?

Não é possível concluir isso apenas pelo número de contatos: a ficha especifica codificação A e conector fêmea reto. Confirme também a compatibilidade mecânica, a pinagem e os limites elétricos do dispositivo.

O EVT383 serve para circuitos acima de 50 V AC ou 60 V DC?

A ficha limita a tensão de operação a menos de 50 V AC e menos de 60 V DC. Para circuitos acima desses limites, este produto não corresponde à especificação publicada.

Ele pode ser usado em movimento abaixo de 5 °C?

A faixa indicada para temperatura ambiente em aplicação móvel é de 5...100 °C. A ficha não confirma operação móvel abaixo de 5 °C.

O sinal falha quando o cabo se movimenta; o que devo verificar antes de substituí-lo?

Verifique primeiro o acoplamento e a pinagem, além do raio de flexão e da torção no trajeto. A ficha indica raio mínimo de 10 vezes o diâmetro do cabo e esforço de torção de ±180 °/m.

Há umidade no conector; devo trocar o cabo?

Antes da troca, verifique se o conector está corretamente acoplado, se a vedação EPDM está íntegra e se o aperto está entre 0,6 e 1,5 Nm. A ficha não permite atribuir a entrada de umidade a uma causa única.

Devo comprar o EVT383 ou montar a conexão com componentes avulsos?

O EVT383 é fornecido como cabo de conexão de 10 m com conector fêmea M12 já especificado. A ficha não descreve um kit de componentes avulsos nem alternativas de montagem.

Que cuidados devo ter ao instalar o cabo?

Confirme codificação e pinagem, respeite os limites de tensão e corrente e aperte a conexão entre 0,6 e 1,5 Nm. No roteamento flexível, mantenha o raio mínimo indicado pelo fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 declarada para este cabo; deve corresponder à codificação da interface do equipamento. (Ref.: Conector M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso, condicionada à montagem e ao acoplamento adequados. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Limite de curvatura indicado para aplicação flexível; a ficha especifica um mínimo de 10 vezes o diâmetro do cabo. (Ref.: Raio de flexão em aplicação flexível)

Blindagem

Elemento construtivo do cabo indicado como blindado; a ficha informa que a blindagem não é aplicada na conexão do soquete. (Ref.: Conexão elétrica - cabo e soquete)

Capacidade de corrente total

Limite de corrente informado para o conjunto, com valor específico adicional para UL. (Ref.: 4 A total; 3 A total UL)
