Cabo de Conexão Fêmea IFM EVT382

Pré-visualizar: EVT382 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 5m PVC IP69K

EVT382 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 5m PVC IP69K

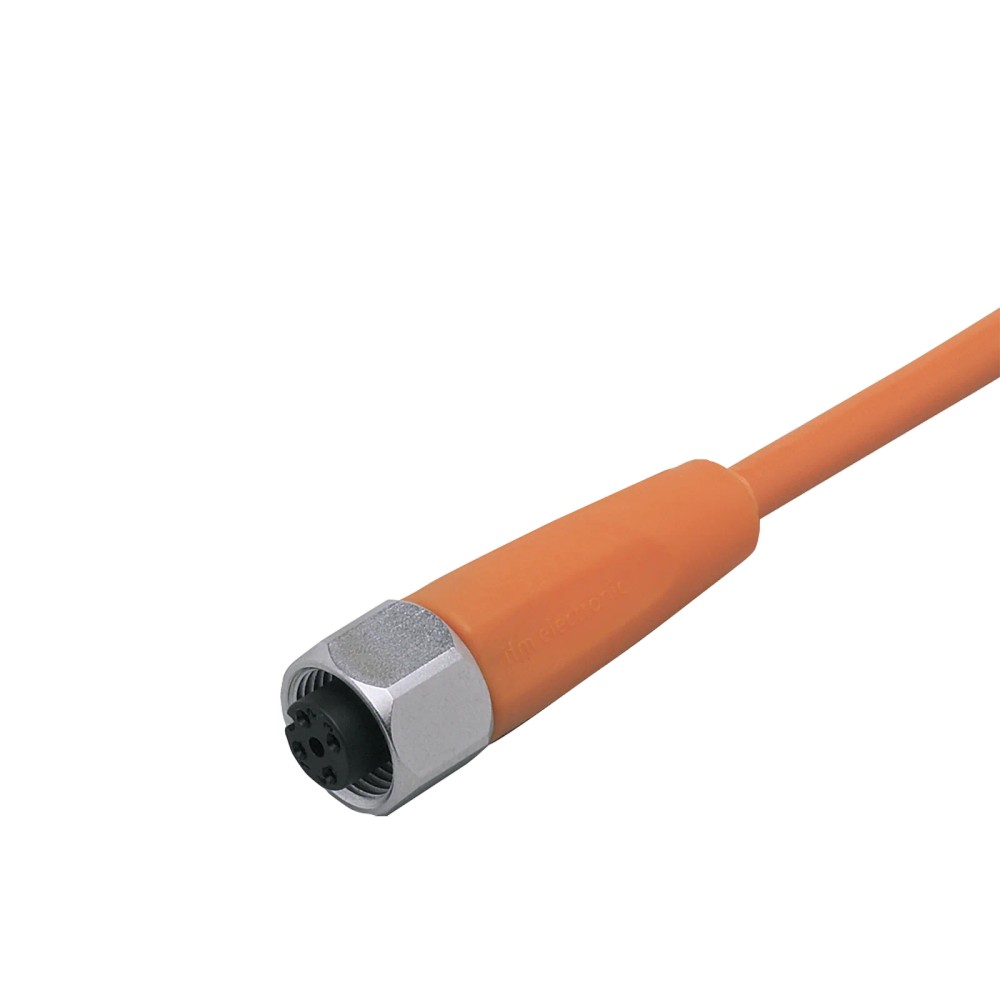

Imagem meramente ilustrativa

R$ 244,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT382
EAN: 4021179282192
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVT382 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A, 4 contatos

Comprimento

5 m

Tensão de operação

< 50 V AC / < 60 V DC

Proteção

IP65, IP67, IP68 e IP69K

Cabo

PVC, blindado, 4 x 0,34 mm²

Condições especiais

Isento de silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT382 com conector fêmea M12, 5 m, PVC, blindado, IP69K

O IFM EVT382 é um cabo de conexão com conector fêmea M12, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Tem 5 m de comprimento, cabo blindado em PVC e contatos banhados a ouro. Sua ficha informa proteção IP65, IP67, IP68 e IP69K e tensão de operação inferior a 50 V AC e 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVT382
Tipo de conexão	Conector fêmea M12, reto, codificação A; 4 contatos
Comprimento do cabo	5 m
Material do cabo e corpo do conector	PVC
Blindagem	Cabo blindado; a blindagem não é aplicada na conexão do soquete
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	4 A
Condutores	4 x 0,34 mm²
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões com interface fêmea M12, reta e codificação A, quando a configuração de 4 contatos for adequada ao dispositivo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de proteção e operação declaradas.
Aplicações que necessitem de cabo de 5 m, blindado, com condutores de 0,34 mm².

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 fêmea reta, codificação A, ou quando o dispositivo exigir quantidade ou arranjo de contatos diferente.
Não utilizar em condições elétricas que excedam os limites declarados de tensão ou a capacidade de carga total.
Não considerar a blindagem aplicada eletricamente no soquete: a ficha informa que a blindagem do cabo não é aplicada nessa conexão.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. A ficha indica graus de proteção IP65, IP67, IP68 e IP69K; observe as condições de montagem e instalação do conector.
Aplicação móvel: a ficha informa temperatura ambiente de 5...100 °C e velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Verifique se a trajetória e as condições reais correspondem a esses parâmetros.
Possibilidade condicionada: conexão de equipamentos com interface compatível M12 macho, codificação A e 4 contatos. A ficha não identifica modelos nem protocolos; validar pinagem e requisitos elétricos no equipamento correspondente.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT382 com conector fêmea M12, 5 m, PVC, blindado, IP69K, verifique estes pontos:

Escolha o EVT382

Quando o dispositivo tiver conexão compatível com conector fêmea M12 reto, codificação A e 4 contatos, e forem adequados o comprimento de 5 m, os limites elétricos e as condições ambientais declaradas.

Procure outra configuração

Quando o equipamento exigir outro tipo de conector, codificação, número de contatos, comprimento ou características elétricas. Confirme a interface e os requisitos do dispositivo antes da compra; a ficha não informa compatibilidade com modelos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea IFM EVT382	Identificação do produto na ficha.
Marca	IFM / ifm electronic	Fabricante indicado nos dados do produto.
SKU e part number do anúncio	EVT382	Código indicado nos dados primários do anúncio.
Part number do catálogo	ADOGH040VAS0005G04	Referência presente nos dados do catálogo; conferir a identificação aplicável ao pedido.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites declarados pelo fabricante.
Capacidade de carga total	4 A	Capacidade total informada.
Capacidade de corrente total (UL)	3 A	Valor declarado na ficha para UL.
Classe de proteção elétrica	III	Classe indicada nos dados técnicos.
Contatos	4, banhados a ouro	Contatos do conector fêmea.
Codificação do conector	A	Codificação indicada para a conexão M12.
Blindagem	Cabo blindado; blindagem não aplicada na conexão do soquete	Condição de blindagem explicitada na ficha.

Conexões e construção
Conexão do soquete	1 x M12, reto	Interface elétrica do conector.
Tipo de conector	Fêmea	Tipo informado para o conector.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção informada para os condutores do cabo.
Cabo	5 m, PVC, laranja, Ø 5,2 mm	Comprimento, material, cor e diâmetro declarados.
Material do corpo do conector	PVC, laranja	Material informado para o corpo do soquete.
Material da porca/bloqueio	1.4404, aço inoxidável / 316L	Material indicado para o bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque informada para o soquete.
Isento de silicone	Sim	Característica declarada.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a condição de montagem deve ser considerada.
Temperatura ambiente	-25...100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	5...100 °C	Faixa indicada especificamente para aplicação móvel.
Aviso de temperatura ambiente cULus	...50 °C	Limite indicado na ficha para cULus.

Dados mecânicos e movimento
Comprimento do cabo	5 m	Comprimento nominal.
Diâmetro do cabo	5,2 mm	Diâmetro externo indicado.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível.
Ciclos de curvatura	> 1 milhão	Valor informado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para movimentos do cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento declarada.
Peso	254,7 g	Peso indicado nos dados do catálogo.
Dimensões informadas	15,5 x 15,5 x 45 mm	Dimensões listadas nos dados do catálogo; consultar desenho dimensional para referência geométrica.

Documentação e identificação adicional
GTIN	4021179282192	Identificador comercial informado.
NCM	8544.42.00	Classificação fiscal presente nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação nem dispositivos ou modelos compatíveis. A compatibilidade deve ser confirmada com a pinagem e os requisitos elétricos do equipamento conectado.

Conexões

Elétrica Cabo de 5 m, blindado, com 4 condutores de 0,34 mm². Conector fêmea M12 reto, codificação A, com 4 contatos banhados a ouro. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 4 A. A ficha informa que a blindagem do cabo não é aplicada na conexão do soquete.

Processo Conector elétrico M12 fêmea reto, codificação A. Não é uma conexão de processo. Confirmar a interface M12 correspondente no dispositivo antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, compatível com 4 contatos e requisitos elétricos dentro dos limites declarados	✓	A configuração mecânica e elétrica indicada pode ser compatível; verificar também a pinagem específica do equipamento.
Dispositivo que exige conector fêmea M12, mas de outra codificação ou com outra quantidade de contatos	✗	A ficha identifica conector fêmea M12, codificação A, com 4 contatos; não declara compatibilidade com outras configurações.
Aplicação com tensão acima de < 50 V AC ou < 60 V DC, ou carga total acima de 4 A	✗	Esses requisitos excedem os limites elétricos informados para o cabo.
Instalação em área úmida ou higiênica na indústria de alimentos, dentro das condições especificadas	✓	Essa aplicação é indicada na ficha; os graus de proteção informados são IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT382 com conector fêmea M12, 5 m, PVC, blindado, IP69K

Confirme no equipamento a compatibilidade mecânica: conexão M12 correspondente, codificação A e configuração de 4 contatos.
Verifique a pinagem e os requisitos elétricos do equipamento; respeite os limites de tensão e corrente indicados para o cabo.
Inspecione o cabo, o conector e a vedação antes da montagem; não use componentes danificados.
Alinhe os conectores antes de acoplar e aperte o soquete dentro da faixa informada de 0,6...1,5 Nm.
Posicione e fixe o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo; evite torções além do valor declarado.
Após a montagem, confira o assentamento da conexão e valide continuidade e funcionamento conforme o procedimento do equipamento conectado.

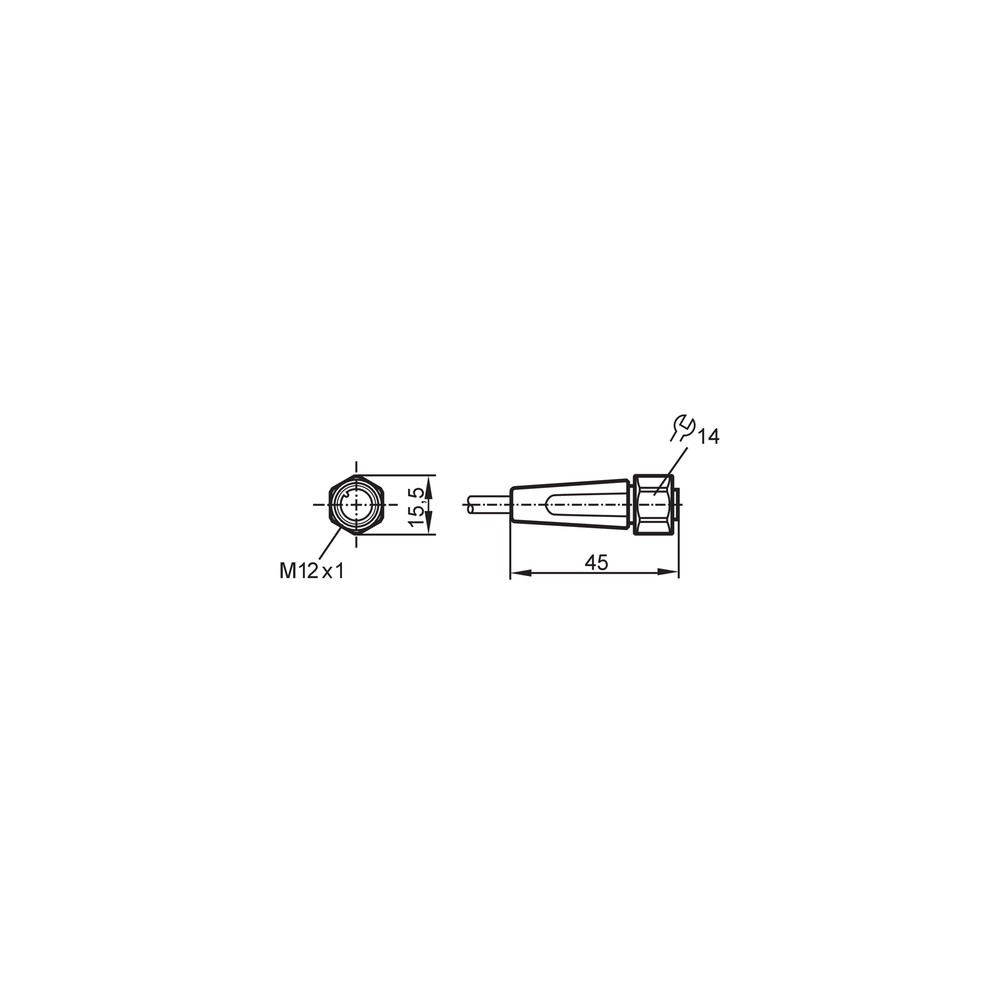

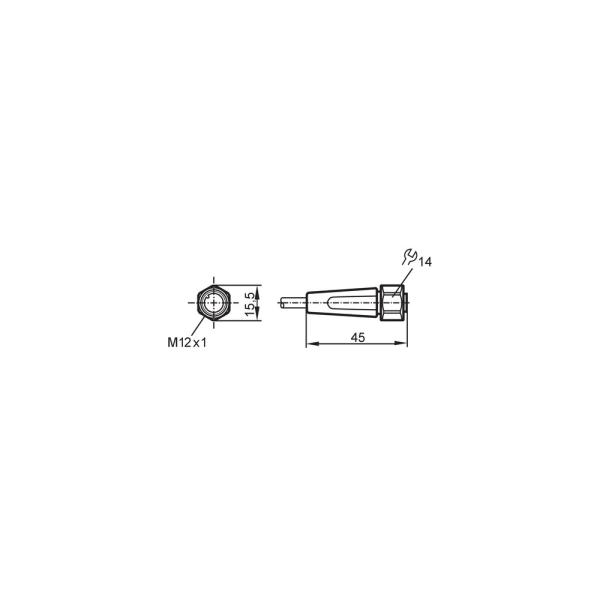

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não apresenta sinal.	Pinagem incompatível, acoplamento incompleto ou conexão inadequada ao dispositivo; a ficha do cabo não especifica protocolo ou pinagem de equipamentos específicos.	Compare a pinagem nos documentos do equipamento e do cabo, confirme codificação e contatos, e verifique se o conector está totalmente acoplado.
Intermitência durante movimento do cabo.	Raio de flexão inferior ao mínimo declarado, esforço de torção excessivo ou dano mecânico no cabo.	Inspecione o percurso e o revestimento; compare o raio de flexão com o mínimo de 10 vezes o diâmetro e a torção com ±180 °/m.
A conexão apresenta entrada de umidade ou falha após lavagem.	Acoplamento incompleto, vedação danificada ou condição de montagem incompatível com o grau de proteção declarado.	Inspecione a vedação EPDM e o assentamento do conector; confirme que o conjunto instalado atende às condições de montagem requeridas.
A conexão aquece ou o circuito não opera corretamente sob carga.	Tensão, corrente ou requisitos do circuito excedem os valores declarados, ou existe falha no equipamento conectado.	Meça tensão e corrente em operação e compare com os limites da ficha; verifique também o circuito e a pinagem antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVT382 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT382 e para que serve?

É um cabo de conexão com conector fêmea M12, destinado a interligar componentes. A aplicação declarada é em áreas úmidas e higiênicas da indústria de alimentos.

Quais conexões e características elétricas preciso conferir?

A ficha informa M12 reto, codificação A, 4 contatos, tensão < 50 V AC / < 60 V DC e capacidade de carga total de 4 A. Confirme a pinagem e os requisitos do equipamento antes de conectar.

O que acompanha o produto?

Os dados informam uma peça por embalagem: o cabo de conexão EVT382. Não há acessórios adicionais listados.

Posso usar o EVT382 em uma conexão M12 de outra codificação?

A ficha especifica codificação A e não declara compatibilidade com outras codificações. Confira a interface do dispositivo antes da compra.

Este cabo serve para aplicações acima dos limites de tensão informados?

Não deve ser selecionado para requisitos que excedam < 50 V AC ou < 60 V DC. Verifique também a capacidade de corrente aplicável ao circuito.

O equipamento não funciona depois de conectar o cabo; o que verifico primeiro?

Confira o acoplamento, a pinagem e a compatibilidade dos 4 contatos com o dispositivo. A ficha não especifica protocolos nem pinagens de equipamentos particulares.

O sinal fica intermitente quando o cabo se movimenta; o que pode causar isso?

Flexão ou torção fora dos valores declarados pode contribuir para dano ou intermitência. Inspecione o cabo e compare a instalação com o raio mínimo de flexão e o esforço de torção especificados.

Devo comprar este cabo ou procurar uma versão de outro comprimento?

O EVT382 tem 5 m. Se essa extensão não atender à instalação, procure uma configuração de comprimento apropriado e confirme também o conector e os limites elétricos.

Como aperto o conector sem comprometer a montagem?

Alinhe as conexões antes de acoplar e respeite o torque máximo de aperto informado, de 0,6...1,5 Nm. Não force o encaixe se houver desalinhamento.

Como evito danificar o cabo durante a instalação?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e evite exceder o esforço de torção declarado. Inspecione o revestimento e mantenha o cabo sem dobras forçadas.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração de contatos do conector M12; deve corresponder à interface do equipamento. (Ref.: codificação do conector: A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos; depende da montagem do conjunto. (Ref.: IP65, IP67, IP68 e IP69K)

Blindagem do cabo

Recurso construtivo do cabo; neste modelo, a ficha informa que a blindagem não é aplicada na conexão do soquete. (Ref.: cabo blindado)

Raio mínimo de flexão

Limite de curvatura especificado para aplicação flexível, expresso em relação ao diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Torque de aperto

Faixa de torque indicada para o aperto do soquete, que deve ser respeitada durante a montagem. (Ref.: 0,6...1,5 Nm)
