Cabo de Conexão Fêmea M12 IFM EVT363

Pré-visualizar: EVT363 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 20m, 3 vias, IP69K

EVT363 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 20m, 3 vias, IP69K

Imagem meramente ilustrativa

R$ 398,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT363
EAN: 4021179275262
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVT363 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 20m, 3 vias, IP69K"

Destaques do Produto

Tipo de Conexão

M12 Fêmea

Comprimento do Cabo

20 metros

Número de Vias

3 Vias

Material

PVC / Aço Inoxidável

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea M12 IFM EVT363 - 20m, 3 Vias, IP69K

O EVT363 é um cabo de conexão fêmea M12 reto, com 20 metros de comprimento, projetado para aplicações em áreas úmidas e higiênicas. Possui 3 vias, revestimento em PVC laranja e contatos banhados a ouro para assegurar a confiabilidade na transmissão de sinais. Com proteção IP69K e porca de aço inoxidável 316L, é ideal para ambientes industriais com exigência de lavagem frequente.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT363
Comprimento	20 m
Conexão	M12 Fêmea Reto
Vias	3
Material Porca	Aço Inoxidável 1.4404
Proteção	IP65, IP67, IP68, IP69K
Temperatura	-25...100 °C
Tensão	< 250 V AC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas (áreas de lavagem/higiene).
Ambientes com alta umidade e necessidade de limpeza frequente.
Conexão de sensores M12 padrão (codificação A).

⚠ Considere outro se precisa de:

Aplicações com alta exposição a óleos de corte químicos agressivos (verificar compatibilidade química do PVC).
Raio de curvatura menor que 10 vezes o diâmetro do cabo.
Ambientes com temperatura ambiente superior a 100 °C.

APLICAÇÕES E USO

Indústria alimentícia e de bebidas (áreas de processamento com lavagem).
Conexão de sensores de proximidade e atuadores com interface M12 (A-coded).
Ambientes industriais que exigem resistência a altas pressões de água e temperatura.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 IFM EVT363 - 20m, 3 Vias, IP69K, verifique estes pontos:

Quando escolher este cabo?

Escolha quando o ambiente exigir proteção IP69K e resistência à corrosão (porca em aço inox 316L), comum na indústria de alimentos. Compatível com sensores de codificação A.

Quando buscar outra alternativa?

Busque cabos com revestimento em PUR se a aplicação envolver contato contínuo com óleos ou se houver necessidade de maior flexibilidade em esteiras de alta velocidade.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites elétricos seguros de operação para o conector.
Capacidade de carga	4 A	Corrente máxima admissível contínua.
Classe de proteção	II	Isolamento elétrico conforme norma industrial.

Dados Mecânicos

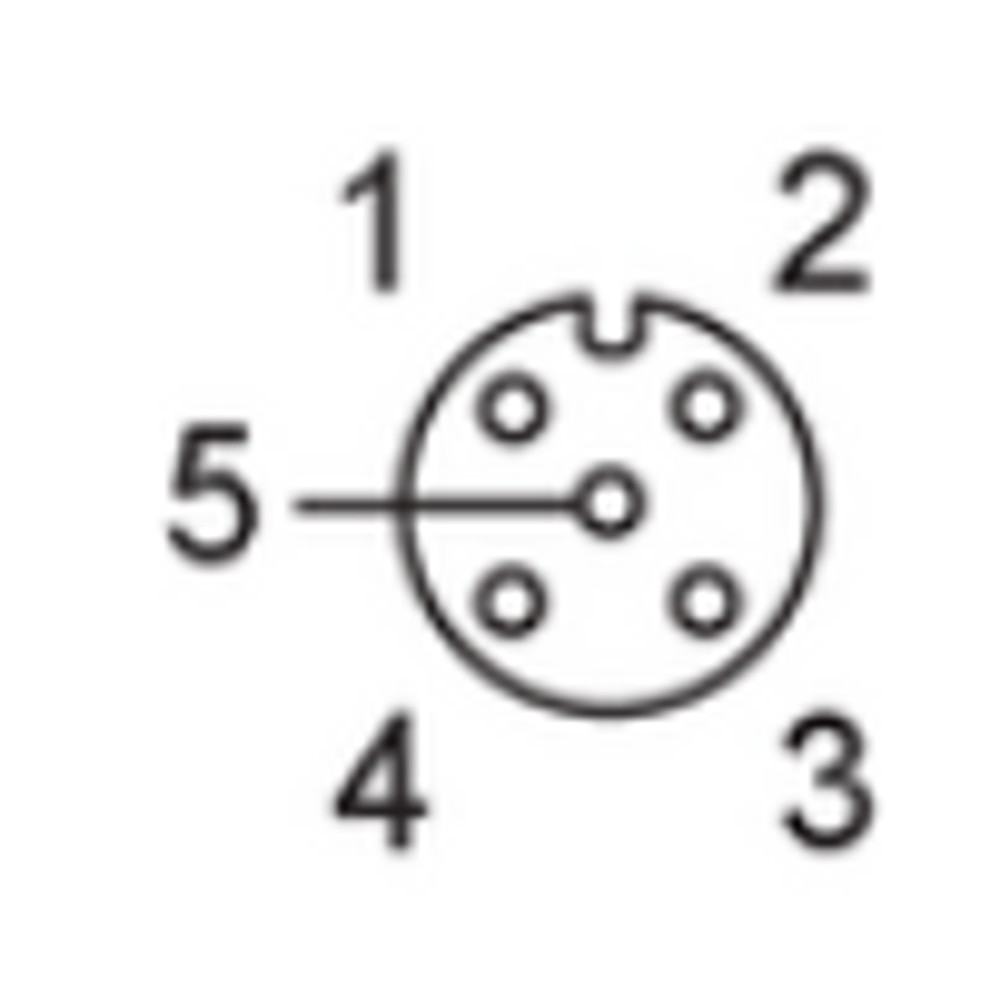

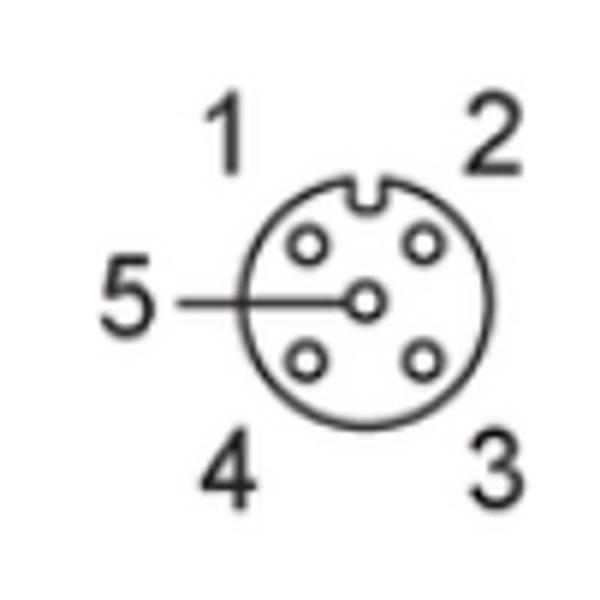

Tipo de conector	M12 Fêmea (Reto)	Padrão de conexão física.
Material da porca	Aço Inoxidável 1.4404 (316L)	Resistência mecânica e química contra corrosão.
Vedação	EPDM	Vedante elastomérico para proteção IP.
Comprimento	20 m	Dimensão física do cabo.
Especificação do fio	3 x 0.34 mm²	Geometria interna dos condutores.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de estanqueidade contra poeira e água.
Temperatura ambiente	-25...100 °C	Faixa operacional em instalação fixa.
Umidade	10...100 %	Condições ambientais de armazenamento.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sensores com Codificação A

Conexões

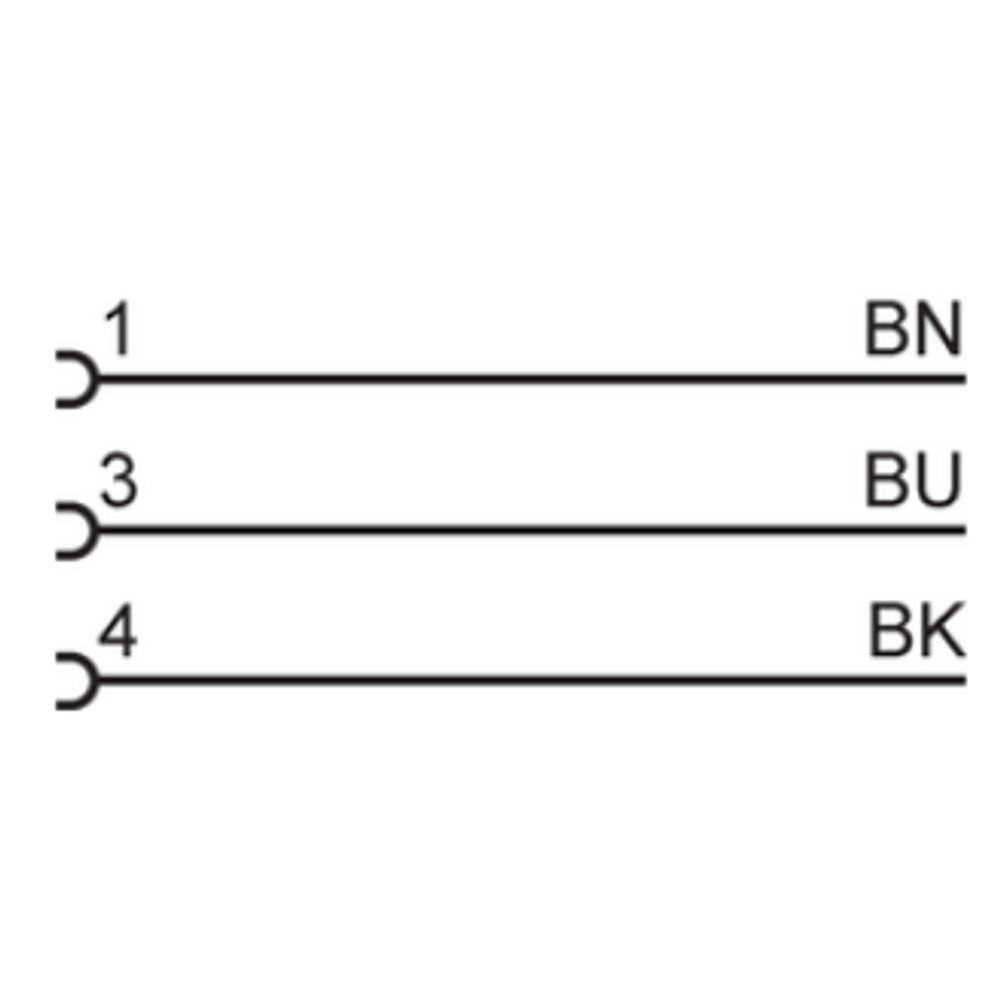

Elétrica 3 vias (Cabo PVC 3 x 0.34 mm²)

Processo M12 Fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais de processamento de alimentos	✓	Materiais higiênicos (inox 316L) e proteção contra limpeza sob pressão (IP69K).
Aplicação em esteiras móveis de alta velocidade	✗	O cabo possui limites de ciclo de curvatura e velocidade, verifique o raio de flexão mínimo (10x diâmetro).
Conexão de sensores M12 (codificação A)	✓	Interface mecânica e elétrica padrão para sensores de automação.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 IFM EVT363 - 20m, 3 Vias, IP69K

Desenergize o sistema antes de qualquer manuseio.
Verifique a compatibilidade do dispositivo receptor (conector M12 macho).
Alinhe cuidadosamente o conector fêmea com o conector macho do dispositivo.
Rosqueie a porca de aço inoxidável manualmente até sentir resistência.
Aplique o torque recomendado (0,6 a 1,5 Nm) para garantir a vedação IP69K.
Fixe o cabo de forma a evitar vibrações excessivas e tensões mecânicas no conector.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de umidade no conector ou falha de sinal intermitente.	Aperto excessivo ou insuficiente da porca de aço inoxidável.	Verificar se o torque de 0,6...1,5 Nm foi respeitado e se a vedação O-ring está presente e íntegra.
Rompimento interno dos condutores.	Dobramento excessivo ou raio de curvatura inferior a 10x o diâmetro do cabo.	Inspecionar visualmente o cabo em busca de dobras pronunciadas e realizar teste de continuidade elétrica.
Degradação, endurecimento ou fissura da capa do cabo.	Acúmulo de detritos químicos incompatíveis com PVC.	Avaliar se os agentes de limpeza utilizados no local são compatíveis com material PVC.
Danos nos pinos do conector ou falha na vedação.	Desalinhamento durante a conexão.	Desconectar e verificar visualmente se os pinos estão retos e sem sinais de amassamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT363 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT363 da IFM e qual sua aplicação principal?

O EVT363 é um cabo de conexão fêmea M12 de 3 vias com 20 metros, projetado para aplicações em ambientes higiênicos, como a indústria alimentícia, com vedação IP69K.

O que acompanha o produto na embalagem?

O cabo acompanha o conector fêmea moldado com porca em aço inoxidável 1.4404 e material de vedação EPDM, pronto para conexão direta em sensores.

Existe alguma aplicação onde este cabo não deve ser utilizado?

Este cabo não é indicado para aplicações que exigem resistência a produtos químicos agressivos que degradam o PVC, ou para aplicações que excedam os raios de curvatura recomendados.

Posso usar este cabo em máquinas operatrizes com óleos agressivos?

Este modelo é fabricado em PVC e não é adequado para aplicações com alta exposição a óleos de corte ou solventes específicos que requerem cabos PUR ou revestimentos especiais.

Como identificar se há falha na conexão deste cabo?

O sintoma comum é a perda de sinal ou intermitência, geralmente causado por falha na vedação ou oxidação nos contatos devido ao aperto incorreto ou exposição a agentes de limpeza.

O que devo verificar antes de trocar o cabo suspeito de falha?

Verifique primeiramente a integridade física da rosca e a vedação interna (O-ring) do conector; se houver umidade dentro do corpo do conector, a peça deve ser substituída.

Este cabo é superior a modelos de PVC padrão para uso industrial geral?

O EVT363 é projetado para ambientes higiênicos (IP69K), enquanto cabos padrão de PVC sem proteção em aço inox podem sofrer corrosão rápida em áreas de lavagem; para ambientes industriais secos, modelos mais simples podem ser suficientes.

Devo comprar este cabo como parte de um kit ou avulso?

Este produto é uma peça única pronta para instalação; não se trata de um kit. Se precisar de extensões ou derivações, utilize blocos passivos ou conectores Y compatíveis com a codificação A.

Como proceder com a instalação do conector M12?

A instalação exige apenas o aperto manual da porca de aço inoxidável (torque recomendado 0,6...1,5 Nm) e a fixação do cabo para evitar tensões mecânicas excessivas na conexão.

Qual a procedência e garantia de conformidade técnica do produto?

Este produto possui procedência garantida da IFM Electronic, assegurando a compatibilidade técnica e as especificações de material listadas no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água (lavagem com alta pressão e temperatura). (Ref.: EN 60529)

M12

Padrão de conector industrial circular com rosca de 12 mm, amplamente utilizado em automação. (Ref.: IEC 61076-2-101)

PVC

Policloreto de Vinila, material isolante utilizado na capa do cabo. (Ref.: Especificação do Material)

Aço Inoxidável 1.4404

Aço inoxidável austenítico (316L) resistente à corrosão, ideal para ambientes higiênicos. (Ref.: AISI 316L)

Codificação A

Configuração do conector M12 padrão para sensores e atuadores DC. (Ref.: IEC 61076-2-101)
