Cabo de Ligação IFM EVT359 25m - Alta Proteção IP69K

Pré-visualizar: EVT359 IFM - Cabo de Ligação ifm Indústria de Alimentos 25m PVC IP69K

EVT359 IFM - Cabo de Ligação ifm Indústria de Alimentos 25m PVC IP69K

Imagem meramente ilustrativa

R$ 636,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT359
EAN: 4021179273497
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVT359 IFM - Cabo de Ligação ifm Indústria de Alimentos 25m PVC IP69K"

Destaques do Produto

Comprimento do cabo

25 m

Conector

M12 reto, codificação A, 4 contatos

Tensão de operação

< 250 V AC

Capacidade de carga total

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Material do cabo

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVT359, M12 reto A-coded, 4 contatos, 25 m, PVC, IP65/IP67/IP68/IP69K

O ifm EVT359 é um cabo de ligação de 25 m para conectar componentes com interface M12 reta, codificação A e 4 contatos. É indicado pelo fabricante para áreas úmidas e higiênicas na indústria de alimentos. Possui revestimento em PVC, contatos dourados e grau de proteção IP65, IP67, IP68 e IP69K, conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT359
Comprimento	25 m
Conexão	1 x M12 reto, codificação A, 4 contatos
Tensão de operação	< 250 V AC
Capacidade de carga total	4 A
Revestimento do cabo	PVC, laranja; Ø 4,9 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25…100 °C; em movimento: 5…100 °C
Peso	936 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, aplicação indicada na ficha do produto.
Instalações que requerem cabo de 25 m com conexão M12 reta, codificação A e 4 contatos, desde que os equipamentos correspondentes tenham interface compatível.
Aplicações que atendam aos limites elétricos, ambientais e de movimentação especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecione para uma interface que não corresponda à conexão M12 reta, codificação A, de 4 contatos; confirme também a atribuição elétrica dos pinos nos equipamentos.
Não exceda a tensão de operação indicada de < 250 V AC nem a capacidade de carga total de 4 A.
Não aplique em condições de temperatura ou movimentação fora dos limites informados na ficha; para uso móvel, a faixa indicada é 5…100 °C.

APLICAÇÕES E USO

Aplicação comprovada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos, conforme indicada na ficha.
Possibilidade a validar: uso em instalação com movimentação do cabo, desde que sejam respeitados a faixa de temperatura móvel de 5…100 °C, o raio mínimo de flexão, os limites de velocidade e aceleração declarados e a compatibilidade elétrica dos equipamentos.
A ficha informa graus de proteção IP65, IP67, IP68 e IP69K; a adequação a uma condição específica depende da montagem e das condições previstas para essa classificação.
Não foram informados protocolo de comunicação nem modelos de equipamentos compatíveis; confirmar a interface e a atribuição dos contatos na documentação dos dispositivos.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVT359, M12 reto A-coded, 4 contatos, 25 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT359 quando

A instalação exigir cabo de ligação de 25 m, conector M12 reto A-coded com 4 contatos, revestimento em PVC e as características elétricas e ambientais informadas na ficha.

Verifique antes de selecionar

Confirme no equipamento a codificação, o número de contatos e a atribuição elétrica da interface M12, além da tensão, corrente, temperatura e condições de movimentação requeridas.

Busque outra configuração quando

O comprimento necessário, a geometria ou codificação do conector, o número de contatos, os limites elétricos ou as condições de operação não corresponderem aos dados deste modelo. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do componente.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Marca	ifm	Fabricante informado no anúncio.
SKU	EVT359	Identificador do produto.
GTIN	4021179273497	Identificador comercial informado.
Part number	EVT359	Referência do produto no anúncio.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Dados elétricos
Tensão de operação	< 250 V AC	Limite informado nos dados básicos prioritários do anúncio.
Capacidade de carga total	4 A	Capacidade total indicada na ficha; considerar também a tensão e as condições da aplicação.
Classe de proteção elétrica	II	Classe declarada nos dados técnicos do produto.

Conexões e condutores

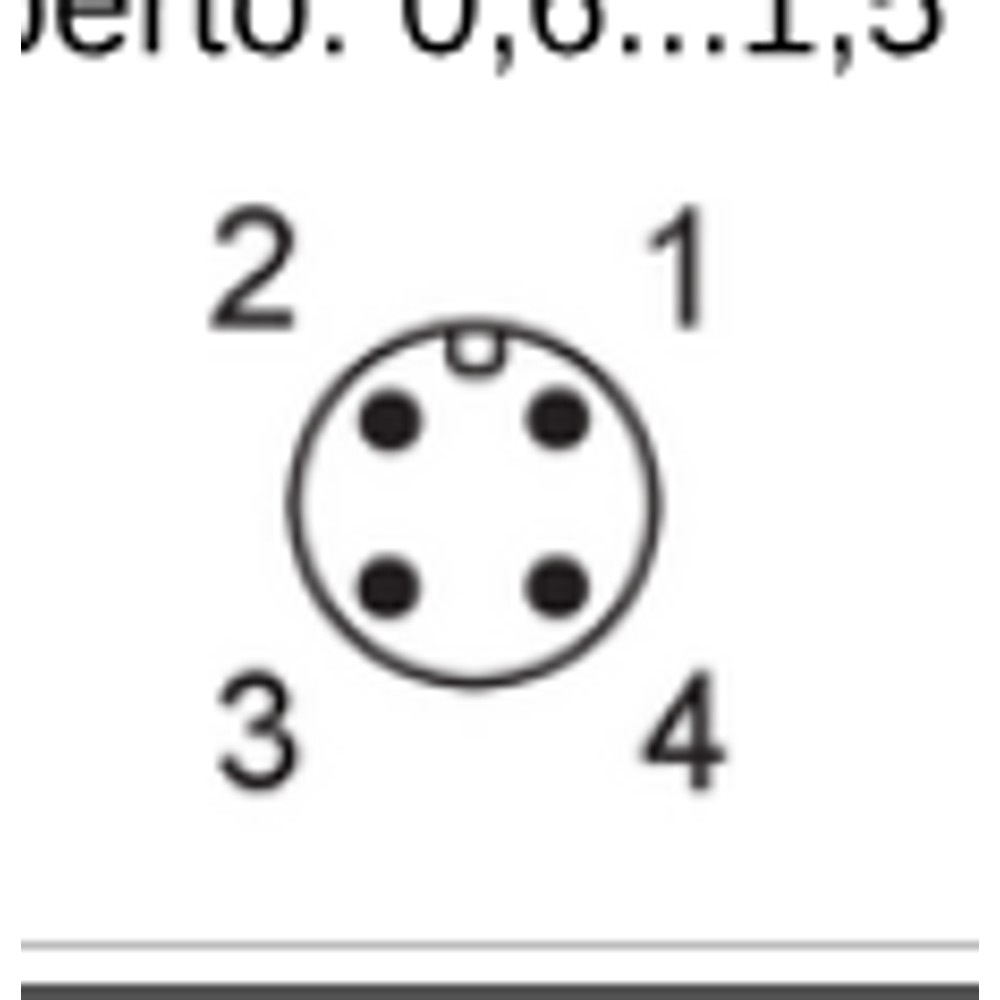

Conexão elétrica — conector	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); torque de aperto máx. 0,6…1,5 Nm	Dados da conexão descritos na ficha; respeite o torque indicado.
Conexão elétrica — soquete	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM; torque de aperto máx. 0,6…1,5 Nm	Dados de conexão/soquete conforme cadastrados na ficha.
Conexão elétrica — cabo	25 m; PVC laranja; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e comprimento do cabo informados pelo fabricante.
Contatos	Banhados a ouro	Característica especial informada na ficha.
Torque de aperto máximo	0,6…1,5 Nm	Faixa declarada para a conexão; consultar a instalação do equipamento correspondente.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados; a proteção efetiva depende da montagem e das condições de uso.
Material do cabo/invólucro	PVC	Material indicado para o revestimento e o invólucro.
Cor do cabo e do corpo	Laranja	Cor informada nos dados de conexão.
Material do bloqueio	1.4404 (aço inoxidável / 316L)	Material especificado para o bloqueio da conexão.
Material da vedação	EPDM	Material informado para a vedação da conexão.
Sem silicone	Sim	Característica declarada na ficha.

Condições ambientais e armazenamento
Temperatura ambiente	-25…100 °C	Faixa indicada para temperatura ambiente.
Temperatura ambiente em movimento	5…100 °C	Faixa específica informada para condição móvel.
Temperatura de armazenamento	-25…55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10…100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada nos dados do produto.
Aviso de temperatura ambiente cULus	…50 °C	Limite indicado no aviso cULus da ficha; considerar a certificação e as condições aplicáveis.

Dados mecânicos e movimentação
Comprimento	25 m	Comprimento total do cabo.
Diâmetro do cabo	4,9 mm	Diâmetro externo informado para o cabo.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro de 4,9 mm.
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos declarada; não substitui a observância do raio mínimo.
Esforço de torção	± 180 °/m	Tolerância de torção informada.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; observar os limites de movimentação especificados.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de referência associada ao limite de velocidade declarado.
Peso	936 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Outras características
Características especiais	Sem silicone; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A conexão M12 e o número de contatos, por si só, não identificam um protocolo; verifique a documentação dos equipamentos conectados.

Conexões

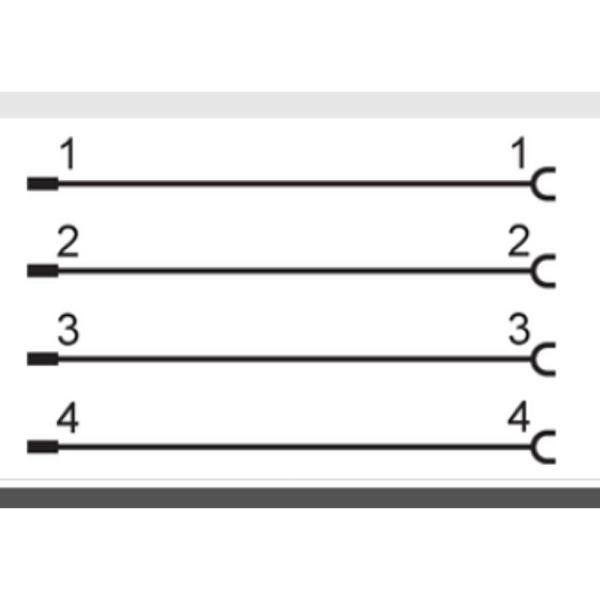

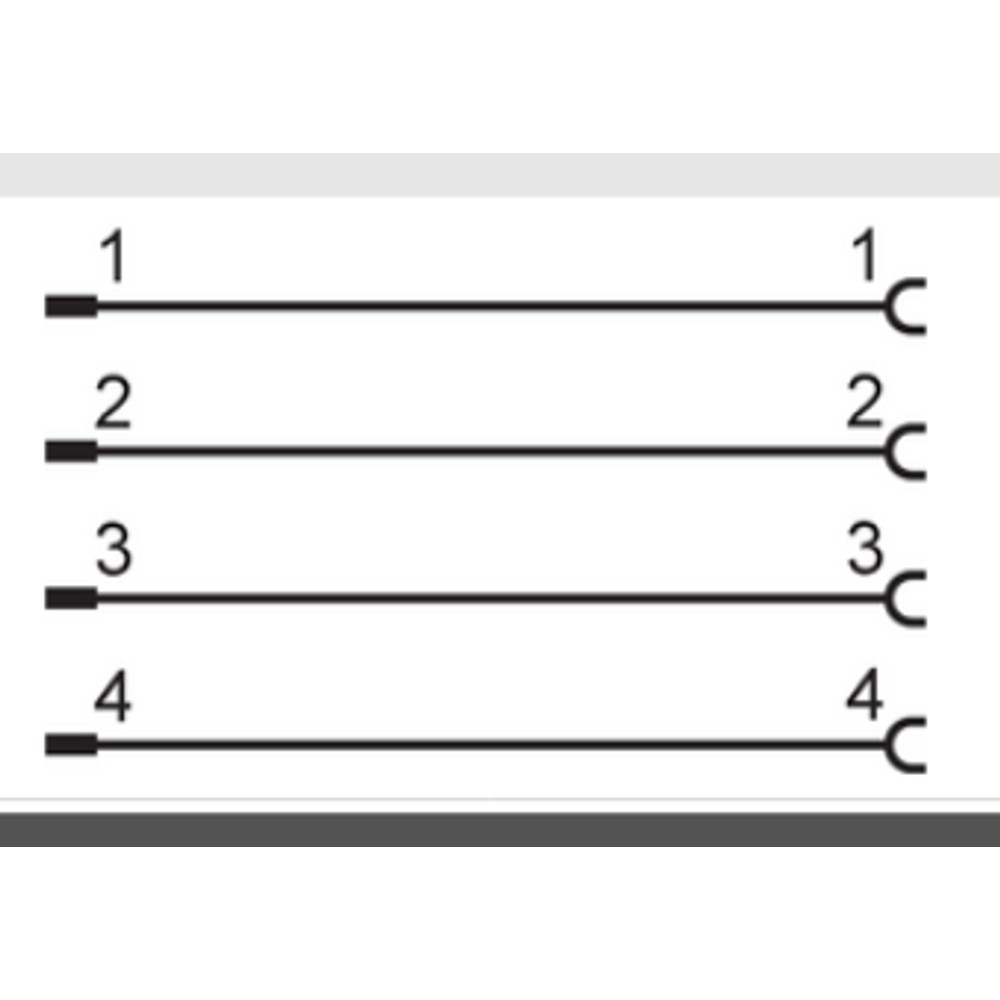

Elétrica Cabo com 1 conexão M12 reta, codificação A, 4 contatos dourados; condutores 4 x 0,34 mm² (42 x Ø 0,1 mm). Tensão de operação indicada nos dados básicos: < 250 V AC; capacidade de carga total: 4 A. Verifique a atribuição elétrica dos contatos nos dispositivos antes de conectar.

Processo Não se aplica: é um cabo de ligação elétrica, não um componente com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 reta, codificação A, 4 contatos e atribuição elétrica correspondente	✓	A configuração de conexão corresponde à descrita para o EVT359; a compatibilidade elétrica deve ser confirmada nos diagramas dos equipamentos.
Aplicação que exige cabo de 25 m e atende aos limites especificados	✓	O comprimento informado é 25 m; também devem ser respeitados tensão, capacidade de carga, temperatura e condições de movimentação.
Equipamento com codificação, geometria ou número de contatos diferente	✗	A conexão descrita para o cabo é M12 reta, codificação A, com 4 contatos; a ficha não declara compatibilidade mecânica com outras configurações.
Aplicação que excede a tensão de operação indicada ou a capacidade de carga total	✗	Os dados do produto indicam < 250 V AC e capacidade de carga total de 4 A; não exceda esses limites.
Aplicação móvel fora da faixa de temperatura indicada para movimento	✗	A ficha informa temperatura ambiente móvel de 5…100 °C; condições fora dessa faixa não estão declaradas como adequadas.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVT359, M12 reto A-coded, 4 contatos, 25 m, PVC, IP65/IP67/IP68/IP69K

Confirme que as interfaces dos equipamentos correspondem a M12 reta, codificação A e 4 contatos; consulte a atribuição elétrica nos documentos dos dispositivos.
Desenergize os equipamentos antes de realizar a conexão e verifique se tensão e carga da aplicação respeitam os limites do cabo.
Inspecione cabo, conector, contatos e vedação antes da montagem; não instale componentes danificados ou contaminados.
Acople os conectores sem forçar o alinhamento e aperte conforme a faixa de torque especificada para a conexão: 0,6…1,5 Nm.
Organize o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo e respeite as condições de movimentação aplicáveis.
Após a instalação, verifique o assentamento das conexões e a continuidade/função do circuito conforme o procedimento do equipamento; não presuma proteção IP se a montagem não estiver corretamente vedada.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não comunica.	Conector não totalmente acoplado, atribuição de contatos incompatível ou circuito interrompido no cabo.	Desenergize o sistema; confira encaixe, codificação e diagrama de pinos dos dois equipamentos e teste continuidade dos condutores conforme o procedimento de manutenção.
Há interrupção intermitente durante a movimentação.	Cabo submetido a flexão ou torção fora das condições declaradas, ou condutor/conexão danificado.	Inspecione o percurso e o conector; confira o raio mínimo de flexão e os limites de movimentação e verifique a continuidade enquanto movimenta o cabo de forma controlada.
Umidade ou contaminação aparece na conexão.	Conector mal assentado, vedação comprometida ou montagem fora das condições necessárias para obter o grau de proteção declarado.	Inspecione a vedação EPDM e as superfícies de acoplamento, confirme o encaixe e o torque aplicável e verifique se a montagem corresponde às condições exigidas.
A conexão aquece ou a alimentação apresenta queda.	Carga ou condição elétrica acima dos limites do produto, contato inadequado ou ligação incorreta.	Meça tensão e corrente com procedimento seguro, compare com < 250 V AC e 4 A de capacidade de carga total e inspecione o assentamento e a atribuição dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm EVT359 (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVT359 e para que serve?

É um cabo de ligação de 25 m com conexão M12 reta, codificação A e 4 contatos. A ficha indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Que tipo de conector e contatos o EVT359 possui?

O produto possui conexão M12 reta, codificação A, com 4 contatos banhados a ouro. Confirme a codificação e a atribuição elétrica na documentação dos equipamentos que serão conectados.

O que vem junto com o cabo?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. O produto é o cabo EVT359.

Este cabo serve para uma conexão M12 com codificação diferente ou mais de 4 contatos?

A ficha especifica M12 reta, codificação A e 4 contatos, portanto não declara compatibilidade com outras codificações ou quantidades de contatos. Verifique a interface mecânica e a atribuição elétrica antes da seleção.

Posso usar o EVT359 acima de 250 V AC ou 4 A?

Não: os dados indicam tensão de operação inferior a 250 V AC e capacidade de carga total de 4 A. Não exceda esses limites.

O equipamento não liga depois que conectei o cabo; o que devo conferir?

Antes de substituir o cabo, confira se o conector está totalmente acoplado e se a codificação e a atribuição dos contatos correspondem aos equipamentos. Com o circuito desenergizado, verifique também a continuidade dos condutores conforme o procedimento de manutenção.

O circuito falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é flexão ou torção fora dos limites declarados ou dano no cabo ou na conexão. Inspecione o percurso, respeite o raio mínimo de flexão e verifique a continuidade durante uma movimentação controlada.

Quando devo escolher o EVT359 em vez de outro cabo M12?

Escolha-o quando a aplicação exigir 25 m, M12 reta A-coded com 4 contatos e os limites elétricos e ambientais deste modelo forem atendidos. Se a interface, o comprimento ou as condições de uso forem diferentes, selecione uma configuração cujas especificações correspondam à aplicação.

Que cuidados devo ter ao instalar o cabo?

Alinhe os conectores sem forçar e respeite o torque especificado de 0,6…1,5 Nm. Evite curvaturas menores que 10 vezes o diâmetro do cabo e confirme os limites de temperatura e movimentação.

O cabo é fornecido com pinagem ou diagrama de ligação?

A ficha disponível informa a configuração da conexão, mas não fornece uma pinagem detalhada neste cadastro. Consulte a folha de dados e os diagramas dos equipamentos para confirmar a atribuição elétrica antes da ligação.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da conexão M12 identificado como A; deve corresponder à interface do equipamento conectado (Ref.: conexão M12, codificação A).

Grau de proteção IP

Classificação declarada para proteção contra ingresso de elementos conforme condições de ensaio e montagem; não substitui a instalação correta (Ref.: IP65, IP67, IP68, IP69K).

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível do cabo; respeitá-lo ajuda a evitar solicitação mecânica excessiva (Ref.: mín. 10 x diâmetro do cabo).

Capacidade de carga total

Limite de corrente total declarado para o cabo, a considerar junto às condições elétricas da instalação (Ref.: 4 A).

Contatos banhados a ouro

Característica do acabamento dos contatos da conexão declarada pelo fabricante (Ref.: contatos dourados).
