Cabo de Conexão IFM EVT350 M12 25m

Pré-visualizar: EVT350 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 25m PVC IP69K

EVT350 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 25m PVC IP69K

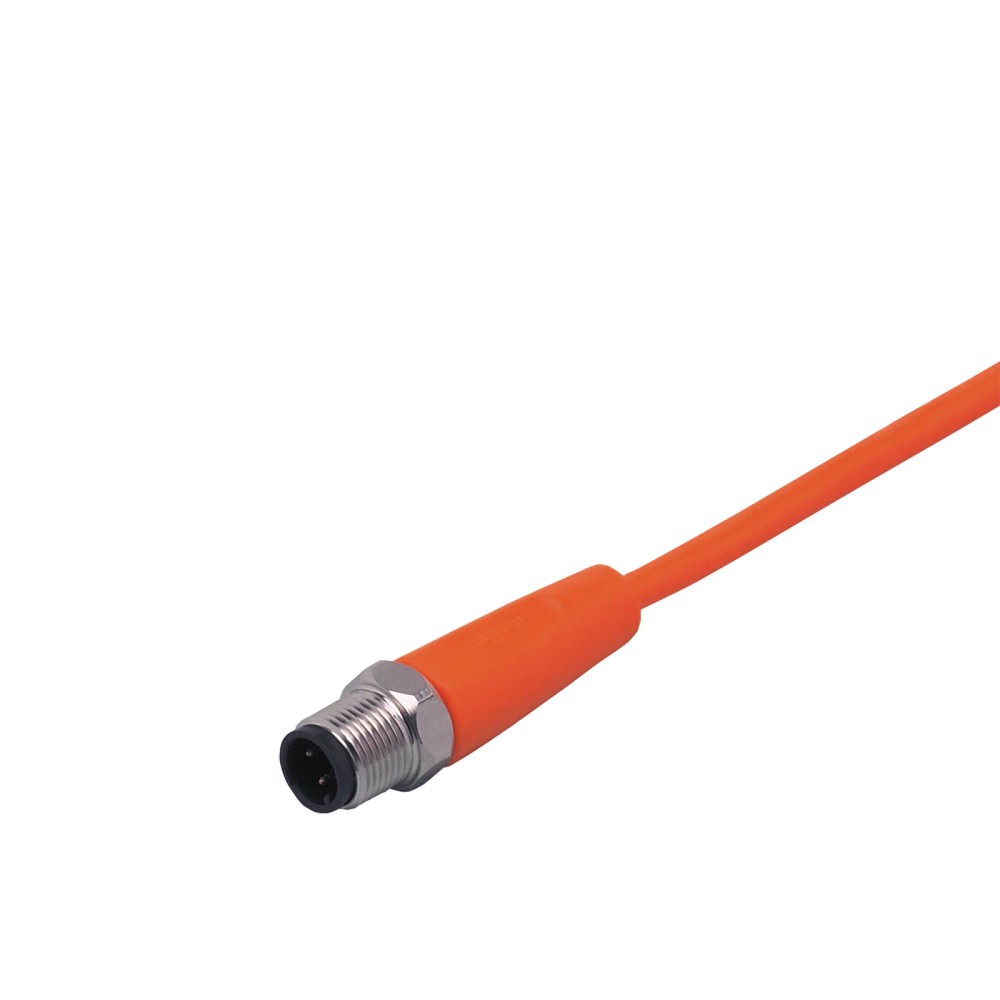

Imagem meramente ilustrativa

R$ 440,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT350
EAN: 4021179269162
NCM do produto: 85444200

Destaques do Produto Comprimento 25 m...mais

Fechar menu

Saiba mais sobre: "EVT350 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 25m PVC IP69K"

Destaques do Produto

Comprimento

25 m

Tipo de Conexão

M12 Reto

Material

PVC

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão ifm EVT350 M12 25m PVC IP69K

O EVT350 é um cabo de conexão industrial de 25 metros com conector M12, projetado para ambientes higiênicos e úmidos. Fabricado com revestimento em PVC e porca em aço inoxidável, garante alta resistência mecânica e proteção contra lavagens de alta pressão (IP69K). É ideal para aplicações dinâmicas, suportando mais de 1 milhão de ciclos de curvatura.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	EVT350
Comprimento	25 m
Proteção IP	IP69K
Material	PVC
Tipo de Pinos	4 (Banhados a ouro)
Temperatura	-25 a 100 °C
Corrente Nominal	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes higiênicos e úmidos na indústria de alimentos e bebidas.
Aplicações dinâmicas em esteiras porta-cabos (suporta alta torção).
Locais que exigem grau de proteção IP69K para lavagem intensa.

⚠ Considere outro se precisa de:

Aplicações expostas a radiação UV constante (uso externo sem proteção).
Ambientes com solventes agressivos incompatíveis com PVC.
Locais onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo (4,9mm).

APLICAÇÕES E USO

Indústria alimentícia (áreas de processamento e embalagem).
Ambientes com lavagem frequente e alta pressão.
Aplicações móveis em esteiras com movimentação constante.
Conexão de sensores e atuadores em sistemas de automação industrial.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão ifm EVT350 M12 25m PVC IP69K, verifique estes pontos:

Escolha este modelo se

Necessitar de um cabo confiável para ambientes úmidos que exigem vedação rigorosa (IP69K) e alta mobilidade mecânica (mais de 1 milhão de dobras).

Busque alternativa se

A aplicação exigir resistência superior a óleos minerais agressivos ou exposição contínua a raios UV (considere cabos com revestimento PUR ou modelos específicos para uso externo).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico operacional.
Corrente nominal	4 A	Capacidade máxima de carga suportada pelos condutores.
Classe de proteção	II	Isolamento elétrico conforme norma de segurança.

Dados Mecânicos
Comprimento	25 m	Dimensão física do cabo.
Material da porca	Aço inoxidável 1.4404 (316L)	Alta resistência à corrosão em ambientes higiênicos.
Ciclos de curvatura	> 1.000.000	Resistência mecânica para aplicações móveis.
Esforço de torção	± 180 °/m	Capacidade de torção em aplicações dinâmicas.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra particulados e líquidos.
Temperatura ambiente	-25 a 100 °C	Faixa operacional de temperatura do cabo.

COMPATIBILIDADE

Comunicação

• Digital I/O

• Sinais Analógicos (dependente da impedância)

Conexões

Elétrica 1 x M12 reto, 4 pinos

Processo Conexão padrão M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de processamento alimentício	✓	Materiais higiênicos e proteção IP69K adequados para normas sanitárias.
Uso externo com incidência solar direta	✗	O revestimento em PVC pode sofrer degradação precoce devido aos raios UV.
Cadeia de movimentação constante (Esteira)	✓	Alta tolerância a dobras (>1 milhão de ciclos).

INSTALAÇÃO

Como instalar o Cabo de Conexão ifm EVT350 M12 25m PVC IP69K

Verifique se o dispositivo de destino possui porta M12 fêmea compatível.
Alinhe os pinos do conector macho com os orifícios da porta fêmea.
Insira o conector manualmente até sentir o encaixe correto.
Rosqueie a porca de travamento em aço inox até sentir resistência.
Utilize torquímetro para atingir o torque especificado de 0,6 a 1,5 Nm.
Certifique-se de que o cabo não sofra tensão mecânica excessiva nos pontos de fixação.

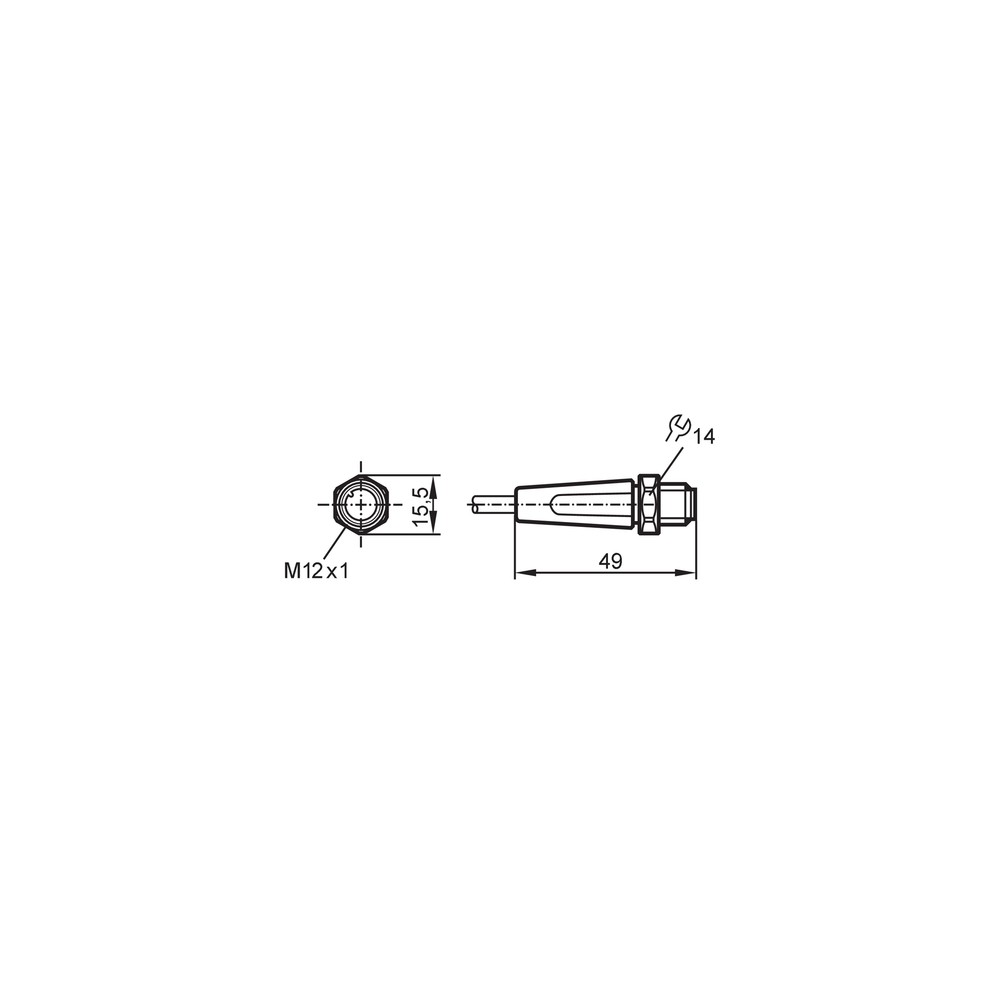

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou falha de vedação IP.	Torque de aperto fora da especificação (0,6-1,5 Nm).	Utilizar torquímetro para garantir aperto correto.
Quebra interna de condutores ou curto-circuito.	Raio de curvatura menor que 10x o diâmetro do cabo.	Inspeção visual em busca de deformações ou vincos no cabo.
Ressecamento, rachaduras ou descoloração do PVC.	Exposição a agentes químicos não compatíveis.	Verificar se o produto químico está na lista de compatibilidade do datasheet.
Queda de tensão ou ruído no sinal.	Contaminação dos pinos de contato.	Inspeção visual dos contatos banhados a ouro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT350 (Datasheet) Desenho Técnico em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT350 e para que serve?

O EVT350 é um cabo de conexão industrial com conector M12, projetado especificamente para aplicações em ambientes úmidos e higiênicos, comuns na indústria de alimentos.

Quais são as principais características técnicas deste cabo?

Ele possui quatro pinos com codificação A, contatos banhados a ouro para garantir a integridade do sinal, revestimento em PVC e proteção IP69K contra lavagem sob alta pressão.

Posso utilizar este cabo em ambientes externos ou sob sol constante?

Não é recomendado para exposição permanente a radiação UV intensa ou ambientes externos sem proteção, pois o revestimento em PVC pode sofrer degradação sob essas condições.

Este cabo é adequado para ambientes com presença de solventes químicos?

Embora suporte temperaturas de até 100°C, ele não deve ser submetido a ambientes com substâncias químicas agressivas que não sejam compatíveis com o PVC, pois isso pode comprometer a vedação.

O que fazer se o sinal do sensor estiver falhando?

A falha intermitente de sinal é frequentemente causada por torque incorreto na conexão, devendo estar entre 0,6 a 1,5 Nm para garantir a vedação IP69K.

O que significa o endurecimento da capa do cabo?

O endurecimento da capa externa indica que o cabo foi submetido a temperaturas fora da faixa especificada ou a agentes químicos incompatíveis, exigindo substituição imediata.

Por que escolher este cabo em vez de um modelo padrão de mercado?

Este modelo é superior para aplicações dinâmicas por suportar mais de 1 milhão de ciclos de curvatura, enquanto cabos padrão geralmente falham precocemente nessas condições.

Este cabo é compatível com meus sensores M12 atuais?

Sim, ele possui codificação A padrão, sendo compatível com a grande maioria dos sensores indutivos, capacitivos e fotoelétricos M12 do mercado industrial.

Quais cuidados devo ter ao instalar o cabo em esteiras móveis?

Deve-se respeitar o raio de flexão mínimo, que é de pelo menos 10 vezes o diâmetro do cabo (4,9 mm), para evitar danos internos aos condutores.

Qual a procedência deste produto?

Este produto é fabricado pela ifm electronic e distribuído através de canais autorizados, garantindo procedência industrial e conformidade com as normas descritas no datasheet.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total contra a entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Codificação A

Padrão de formato do conector M12 que impede a conexão errada em dispositivos incompatíveis (Ref.: IEC 61076-2-101).

PVC (Policloreto de Vinila)

Material do revestimento do cabo que oferece flexibilidade e resistência básica em ambientes industriais (Ref.: DIN EN 60721-3-1).

Ciclos de Curvatura

Número de vezes que o cabo pode ser dobrado e desdobrado antes de apresentar falhas mecânicas, crítico para aplicações móveis (Ref.: Especificação técnica EVT350).

Contatos Banhados a Ouro

Tratamento de superfície nos pinos do conector para prevenir oxidação e garantir baixa resistência de contato (Ref.: Especificação técnica EVT350).
