Cabo de Ligação em Y IFM EVT348

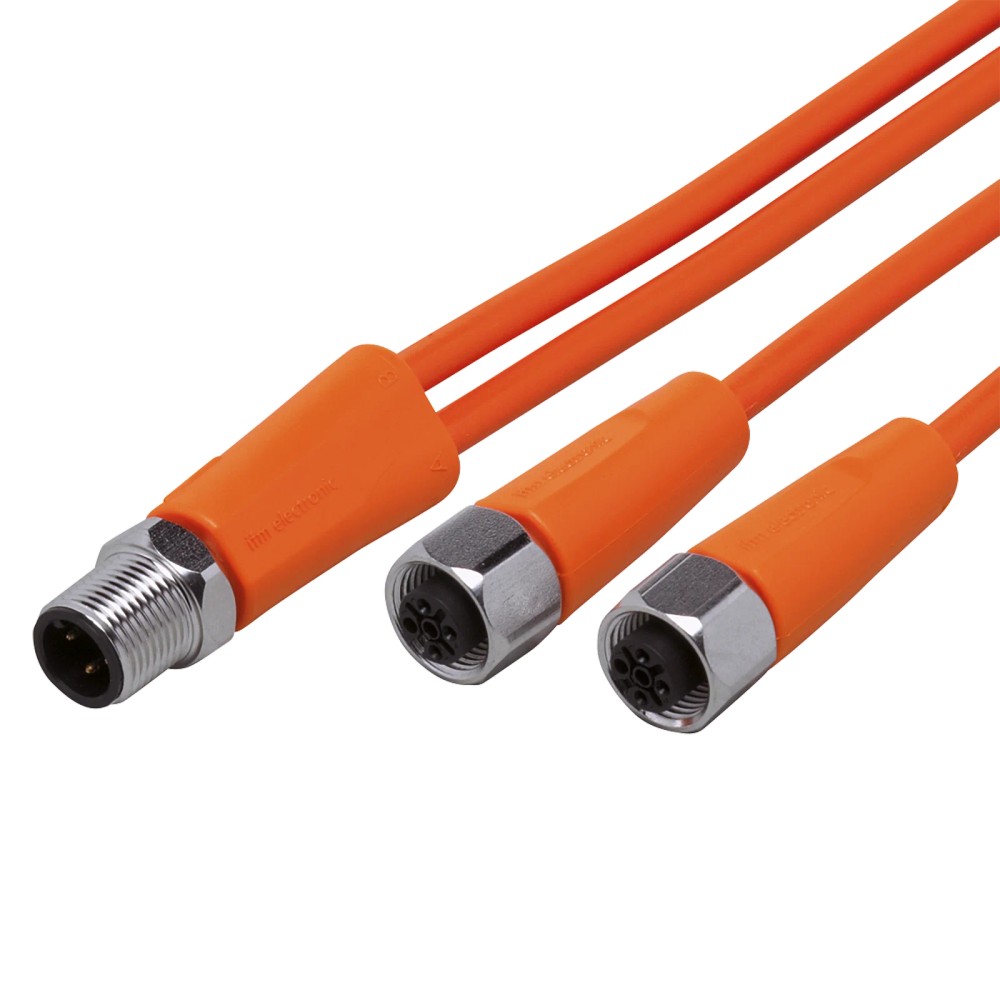

Pré-visualizar: EVT348 IFM - Cabo de Ligação em Y IFM Indústria Alimentícia 1,6m PVC IP69K

EVT348 IFM - Cabo de Ligação em Y IFM Indústria Alimentícia 1,6m PVC IP69K

Imagem meramente ilustrativa

R$ 524,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT348
EAN: 4021179265515
NCM do produto: 85444200

Destaques do Produto Comprimento 1,6 m...mais

Fechar menu

Saiba mais sobre: "EVT348 IFM - Cabo de Ligação em Y IFM Indústria Alimentícia 1,6m PVC IP69K"

Destaques do Produto

Comprimento

1,6 m

Grau de Proteção

IP69K

Material da Porca

Aço inoxidável 316L

Slots

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT348 IFM - Cabo de Ligação em Y IFM Indústria Alimentícia 1,6m PVC IP69K

O EVT348 é um cabo de ligação em Y da IFM, desenvolvido para a derivação de sinais em sistemas M12 na indústria alimentícia. Com 1,6 metros de comprimento e revestimento em PVC, suporta tensões de até 60V AC/DC. Possui grau de proteção IP69K, garantindo resistência em processos de higienização, além de contar com porcas de aço inoxidável 1.4404 e contatos banhados a ouro para máxima confiabilidade.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação em Y
Material	PVC
Comprimento	1,6 m
Conexão	M12
Proteção	IP69K
Corrente	4 A
Porca	1.4404 (Aço Inox)
Contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de processamento de alimentos e bebidas
Zonas de lavagem (washdown) com alta pressão
Sistemas de automação com sensores M12 que exigem derivação

⚠ Considere outro se precisa de:

Ambientes com exposição contínua a solventes químicos agressivos
Temperaturas operacionais superiores a 100°C
Locais onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo

APLICAÇÕES E USO

Linhas de processamento de alimentos com necessidade de lavagem frequente
Automação de máquinas de envase e embalagem
Sistemas de distribuição de sensores M12 em ambientes úmidos
Ambientes industriais que demandam componentes resistentes a ciclos de temperatura variados

COMO ESCOLHER

Antes de comprar o EVT348 IFM - Cabo de Ligação em Y IFM Indústria Alimentícia 1,6m PVC IP69K, verifique estes pontos:

Escolha este produto

Quando for necessária a derivação de sinais (Y-splitter) em ambientes higiênicos que requerem proteção contra jatos de água de alta pressão e alta temperatura (IP69K).

Considere outra opção

Se a aplicação envolver exposição contínua a óleos industriais, solventes químicos agressivos ou se o raio de curvatura necessário for inferior a 10 vezes o diâmetro do cabo.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite máximo permitido para operação segura.
Capacidade de corrente total	4 A	Limite de corrente térmica admissível.

Dados mecânicos
Material do invólucro	PVC	Material da capa externa do cabo.
Material da porca	1.4404 (Aço inoxidável 316L)	Alta resistência à corrosão em ambientes higiênicos.
Material de vedação	EPDM	Garanta estanqueidade em conexões.

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a penetração de líquidos e sólidos conforme norma.
Temperatura ambiente	-25...100 °C	Faixa operacional térmica permitida.

Construção
Comprimento	1,6 m	Dimensão física do cabo de derivação.
Característica especial	Sem silicone; Contatos banhados a ouro	Evita contaminação e garante condutividade.

COMPATIBILIDADE

Comunicação

• Sinais I/O digitais padrão M12

Conexões

Elétrica 1x M12 Reto

Processo 2x M12 Reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem industrial	✓	O grau de proteção IP69K garante total vedação contra jatos de alta pressão.
Exposição a solventes fortes	✗	O revestimento em PVC possui resistência química limitada contra agentes altamente corrosivos.
Sistemas M12 padrão	✓	Compatibilidade mecânica e elétrica com interfaces de sensor M12 comuns.

INSTALAÇÃO

Como instalar o EVT348 IFM - Cabo de Ligação em Y IFM Indústria Alimentícia 1,6m PVC IP69K

Certifique-se de que a alimentação do sistema esteja desligada.
Verifique se os pinos do conector M12 estão limpos e sem danos.
Alinhe cuidadosamente o conector fêmea com a rosca do sensor ou distribuidor.
Rosqueie manualmente até sentir resistência.
Aplique o torque final entre 0,6 e 1,5 Nm utilizando ferramenta apropriada.
Teste a continuidade do sinal após a instalação completa.

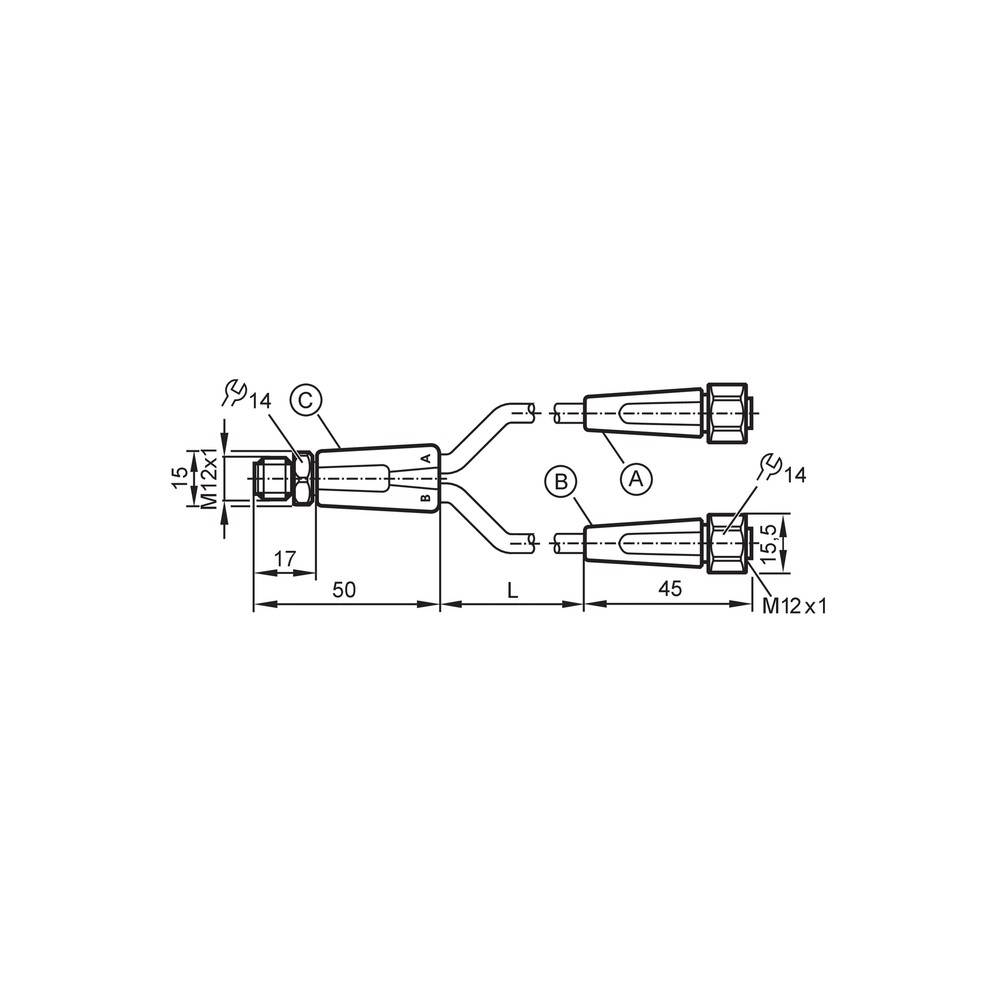

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão frouxa ou vedação comprometida	Torque excessivo na conexão M12	Verificar torque conforme especificações (0,6-1,5 Nm)
Sinal intermitente ou perda de comunicação	Dano físico por cisalhamento ou dobra aguda	Inspecionar visualmente o revestimento do cabo
Oxidação nos contatos ou falha de sinal	Entrada de umidade por vedação mal assentada	Remover conector e inspecionar presença de água ou resíduo
Cabo endurecido ou com rachaduras	Desgaste químico do PVC	Verificar se há contato com agentes químicos incompatíveis

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação em Y EVT348?

O EVT348 é um cabo de ligação em Y, projetado para derivar sinais de sensores M12 em sistemas de automação industrial, especificamente em áreas higiênicas.

Para qual aplicação este cabo é recomendado?

Este cabo atende a ambientes úmidos e de lavagem frequente, comum na indústria de alimentos, garantindo integridade de sinal com proteção IP69K.

Para que tipo de ambiente este produto não é adequado?

Não é indicado para ambientes com exposição a substâncias químicas que degradam o PVC ou para locais com temperaturas de operação constantes acima de 100°C.

O material de revestimento PVC tem limitações?

O cabo possui um revestimento em PVC. Embora robusto, ele não possui resistência específica a óleos de corte agressivos ou solventes químicos de alta concentração presentes em certos processos industriais pesados.

O que indica uma falha de conexão com este cabo?

Sintomas como falha intermitente de sinal ou queda de comunicação podem indicar uma conexão frouxa ou cabo com dano físico.

Como diagnosticar problemas de conexão?

Verifique primeiramente o torque de aperto da porca M12 (0,6 a 1,5 Nm) e inspecione o cabo quanto a dobras acentuadas que possam ter rompido a blindagem interna.

Devo optar por um cabo em Y ou um cabo simples?

A escolha entre este modelo e um cabo simples depende da topologia da rede; o cabo em Y é ideal para reduzir o cabeamento ao unir dois sinais em um único slot de entrada de CLP.

Quando este produto é superior a um cabo padrão?

A decisão deve se basear na necessidade de derivar sensores. Se cada sensor requer uma porta dedicada no módulo de I/O, utilize cabos de extensão padrão, não o modelo em Y.

Quais cuidados tomar na instalação?

A instalação requer o alinhamento correto dos pinos M12 antes do aperto, utilizando apenas as mãos ou ferramenta dinamométrica ajustada para o torque recomendado.

Este cabo requer manutenção ou calibração?

O produto é um item de conexão padrão, sem necessidade de manutenção preventiva, devendo ser substituído apenas em caso de integridade física comprometida ou falha elétrica detectada.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água, essencial para higienização industrial (Ref.: Norma DIN 40050-9).

Cabo em Y

Conector que permite a derivação de dois sinais de sensores (soquetes A e B) para uma única conexão de entrada (conector C).

PVC

Cloreto de Polivinila, material de revestimento do cabo com boa flexibilidade e resistência a condições de umidade padrão (Ref.: Dados do fabricante).

EPDM

Borracha de Etileno-Propileno-Dieno, utilizada nas vedações para garantir resistência térmica e à água (Ref.: Especificação técnica).

M12

Padrão de conexão circular de 12mm amplamente utilizado em sensores industriais para garantir travamento mecânico e vedação (Ref.: IEC 61076-2-101).
