Cabo de Ligação em Y ifm EVT346

Pré-visualizar: EVT346 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 0,3m PVC IP69K

EVT346 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 0,3m PVC IP69K

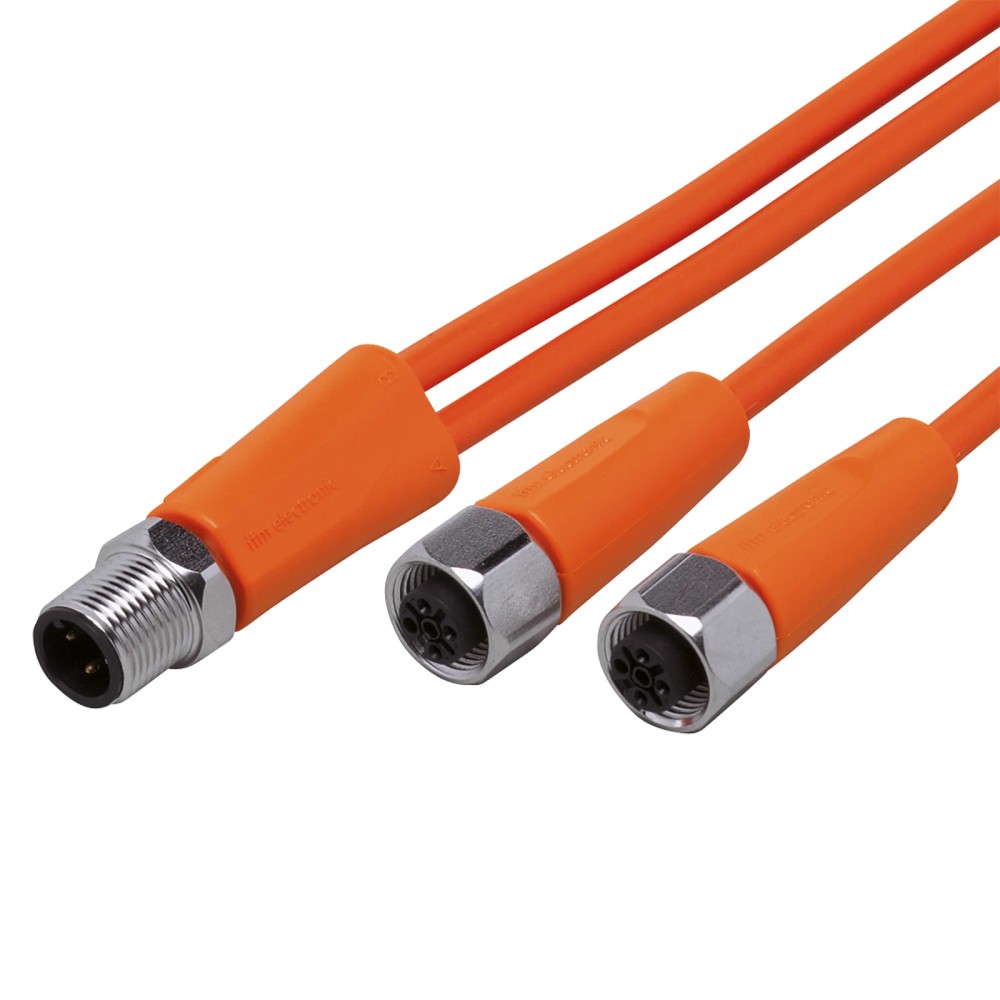

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT346
EAN: 4021179265492
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVT346 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 0,3m PVC IP69K"

Destaques do Produto

Comprimento

0,3 m

Tipo de Configuração

Y (Divisor)

Material de Vedação

EPDM

Corrente Total

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT346 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 0,3m PVC IP69K

O cabo de ligação em Y EVT346 da ifm é uma solução robusta para a distribuição de sinais M12, ideal para ambientes da indústria alimentícia. Com comprimento de 0,3m e revestimento em PVC, garante estanqueidade sob rigorosos processos de limpeza, sendo classificado como IP69K. Apresenta bloqueio em aço inoxidável 316L e contatos banhados a ouro para assegurar conexões confiáveis e duradouras.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	EVT346
Comprimento	0,3 m
Material	PVC
Grau de Proteção	IP69K
Corrente	4 A
Temperatura	-25...100 °C
Bloqueio	Aço Inox 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas
Zonas com lavagem industrial frequente (washdown)
Sistemas de sensores de proximidade M12
Ambientes com necessidade de bloqueio em aço inox 316L

⚠ Considere outro se precisa de:

Áreas com exposição a óleos de corte agressivos
Aplicações que exigem cabos para esteiras de alta flexibilidade contínua
Conexões com tensão superior a 60 V AC/DC
Ambientes com carga elétrica total maior que 4 A

APLICAÇÕES E USO

Indústria alimentícia: conexão de sensores em zonas com lavagem frequente.
Automação industrial: derivação de sinais M12 em linhas de envase.
Sistemas de controle de qualidade: integração de sensores de monitoramento em máquinas de processamento.
Ambientes úmidos: aplicações onde a resistência à corrosão por aço inox 316L é mandatória.

COMO ESCOLHER

Antes de comprar o EVT346 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 0,3m PVC IP69K, verifique estes pontos:

Quando utilizar o EVT346

Utilize quando necessitar de uma derivação simples e robusta (1 para 2) em conexões M12 padrão, especialmente em locais que exigem grau de proteção IP69K e resistência à corrosão (aço inox 316L).

Quando buscar alternativas

Busque alternativas se a sua aplicação exigir cabos com raio de curvatura superior à norma (aplicações robóticas intensas), se precisar de material PUR (resistência superior a óleos) ou se a tensão de operação ultrapassar 60V.

ESPECIFICAÇÕES TÉCNICAS

Funcionalidade
Tipo de produto	Cabo de ligação em Y	Componente para derivação de sinais
Configuração	Y	Ramificação 1 para 2

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão de isolamento
Capacidade de carga total	4 A	Corrente máxima permitida
Classe de proteção	II	Isolamento elétrico

Dados Mecânicos
Material do invólucro	PVC	Revestimento do cabo
Material de bloqueio	1.4404 (Aço inoxidável 316L)	Resistência mecânica e corrosão
Torque de aperto	0,6...1,5 Nm	Especificação de montagem

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra fluidos e poeira
Temperatura ambiente	-25...100 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• M12 A-coded padrão industrial

Conexões

Elétrica 1x M12 macho (5 pinos) para 2x M12 fêmea (4 pinos).

Processo Conector M12 padrão de mercado (rosca M12x1).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem industrial (IP69K)	✓	O produto possui classificação IP69K, sendo vedado contra jatos de água de alta pressão e temperatura.
Aplicações com tensão > 60V	✗	A especificação técnica limita a tensão de operação a < 60V AC/DC.
Ambientes alimentícios higiênicos	✓	Componentes em aço inoxidável 316L e isenção de silicone garantem conformidade com padrões de higiene.

INSTALAÇÃO

Como instalar o EVT346 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 0,3m PVC IP69K

Certifique-se de que o sistema esteja desenergizado.
Limpe as superfícies dos conectores M12 para remover poeira ou resíduos.
Alinhe os pinos dos conectores com as entradas correspondentes.
Rosqueie manualmente os anéis de bloqueio em aço inoxidável.
Aplique um torque final de 0,6 a 1,5 Nm utilizando a ferramenta adequada se necessário, evitando aperto excessivo.
Verifique a integridade da vedação EPDM ao finalizar a conexão.

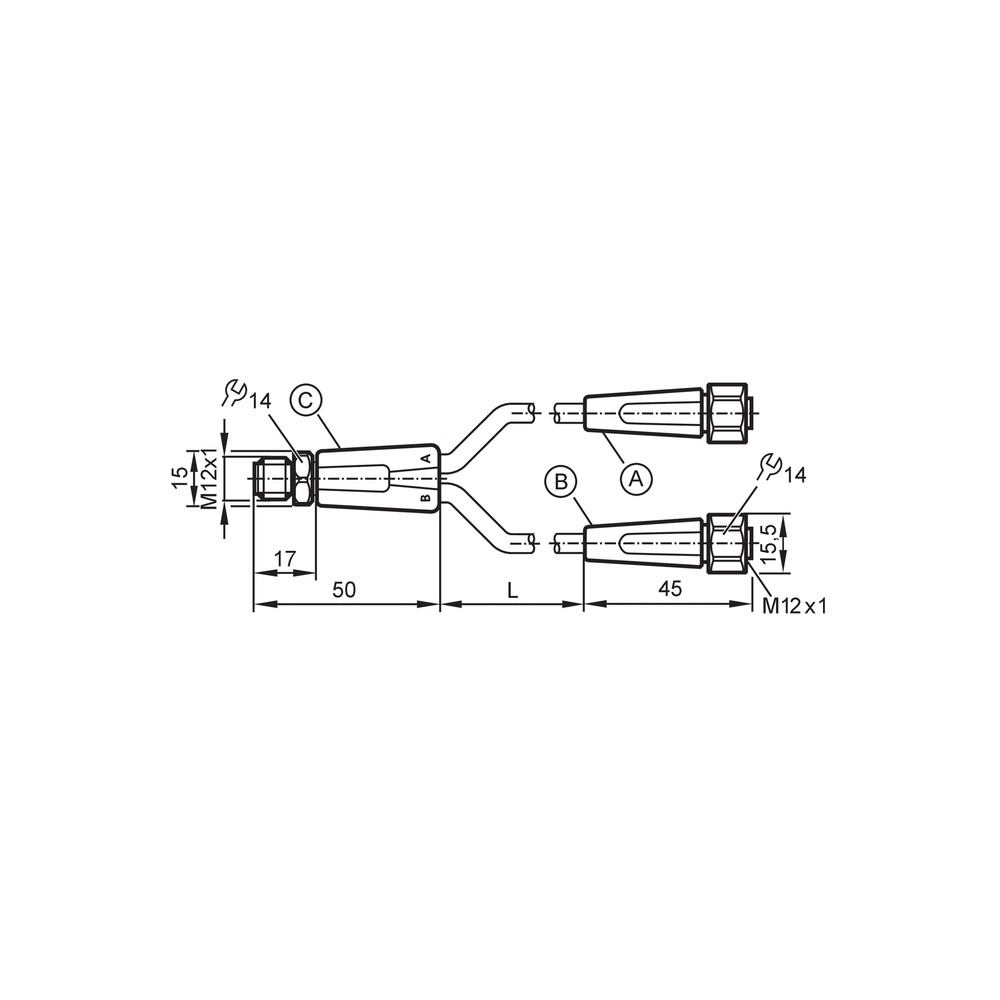

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão intermitente ou vazamento de fluido.	Torque excessivo ou insuficiente aplicado na montagem do conector M12.	Verificar se o torque está na faixa de 0,6 a 1,5 Nm e se a vedação O-ring está íntegra.
Ruptura interna do condutor ou falha de isolamento.	Deformação do cabo devido a raio de curvatura inferior ao permitido.	Inspecionar visualmente o cabo em busca de dobras acentuadas ou sinais de esmagamento.
Erro de leitura no sensor ou falha na comunicação.	Acúmulo de contaminantes nos pinos do conector.	Inspecionar os pinos banhados a ouro em busca de oxidação ou resíduos; limpar com produto neutro se necessário.
Ressecamento, rachaduras ou desintegração do revestimento do cabo.	Uso em ambiente com agentes químicos não compatíveis com revestimento de PVC.	Verificar as especificações do agente químico de limpeza utilizado no local.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação em Y EVT346 e para que serve?

O EVT346 é um cabo divisor em Y M12 projetado para conectar dois dispositivos (sensores/atuadores) a uma única porta de entrada, com proteção IP69K para ambientes industriais higiênicos.

Este cabo é compatível com sensores M12 padrão?

Sim, ele é compatível com dispositivos padrão M12 de codificação A, muito comuns em automação industrial.

Existem restrições de tensão ou corrente para o uso deste cabo?

Não, este modelo não deve ser utilizado em aplicações que excedam 60V AC/DC ou onde a corrente total supere 4A, sob risco de superaquecimento.

Posso usar este cabo em qualquer ambiente industrial?

O material PVC não é adequado para ambientes com exposição constante a óleos de corte agressivos ou solventes químicos que degradam o polímero, recomendando-se versões em PUR nestes casos.

O que fazer se o sinal do sensor estiver falhando?

Se houver perda intermitente de sinal, verifique primeiro o aperto do conector M12; torques incorretos (fora da faixa de 0,6 a 1,5 Nm) podem causar falha na vedação ou contato deficiente.

Como identificar se o cabo foi danificado por agentes de limpeza?

Sintomas de oxidação nos pinos ou corpo do cabo indicam que o grau de proteção IP foi comprometido, geralmente por limpeza agressiva não compatível ou vedação EPDM danificada.

Devo usar este splitter em vez de uma caixa de junção I/O?

Este produto é um cabo divisor pronto para uso, ideal para reduzir a necessidade de caixas de distribuição complexas em montagens simples de dois dispositivos em uma única entrada.

Por que escolher este modelo com porca em aço inox?

Escolha este modelo se você precisa de bloqueio em aço inoxidável 1.4404 para alta resistência à corrosão, superando modelos com porcas niqueladas em ambientes úmidos.

Qual o cuidado principal na instalação do conector M12?

A instalação deve ser feita manualmente, garantindo que o O-ring de vedação esteja limpo e posicionado corretamente antes de aplicar o torque de aperto final.

O cabo possui algum tratamento especial para a indústria alimentícia?

O produto é isento de silicone e contatos banhados a ouro para garantir baixa resistência de contato e evitar contaminação em processos sensíveis da indústria alimentícia.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e temperatura. (Ref.: DIN 40050-9)

M12 A-coded

Padrão de conexão circular de 12mm com codificação A, utilizado para sinais de sensores e atuadores. (Ref.: IEC 61076-2-101)

1.4404

Aço inoxidável austenítico de alta resistência à corrosão (AISI 316L). (Ref.: EN 10088-3)

Isento de Silicone

Característica que evita a contaminação de superfícies em processos de pintura ou adesão. (Ref.: VDMA 24364)

Splitter em Y

Componente que ramifica uma conexão principal em duas conexões secundárias para sensores. (Ref.: Dados ifm)
