EVT344 IFM - Cabo de Conexão M12 Indústria Alimentícia 5m PVC IP69K

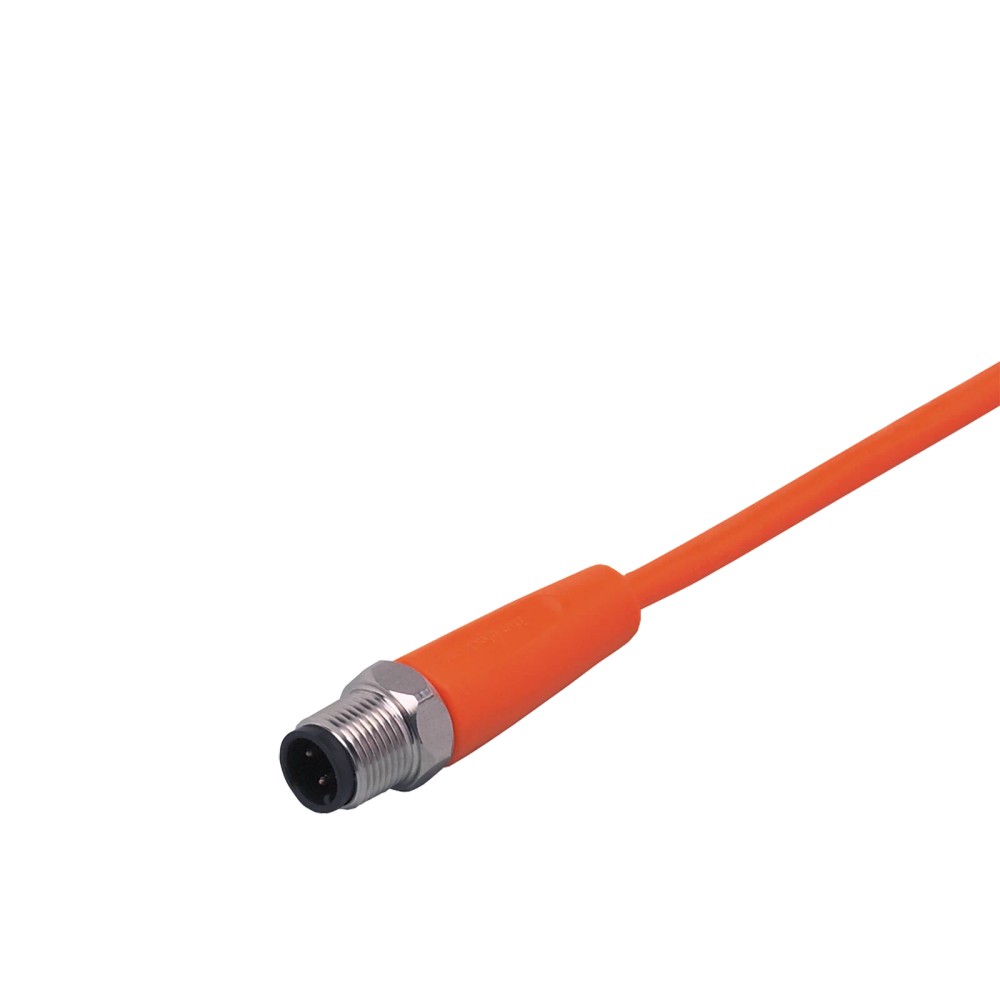

Imagem meramente ilustrativa

R$ 263,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT344
EAN: 4021179265478
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVT344 IFM - Cabo de Conexão M12 Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Comprimento

5 metros

Tipo de Conector

M12, reto, 5 polos

Material da Porca

Aço inoxidável 316L

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão M12 EVT344 ifm 5m IP69K

O EVT344 é um cabo de conexão industrial com conector M12, projetado para ambientes higiênicos e úmidos na indústria alimentícia. Com 5 metros de comprimento, possui revestimento em PVC e porca de bloqueio em aço inoxidável 316L. Destaca-se pelo grau de proteção IP69K e contatos banhados a ouro para garantir uma conexão segura e durável.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT344
Comprimento	5 m
Conexão	M12, 5 polos
Material do Cabo	PVC
Grau de Proteção	IP69K
Material da Porca	Aço Inoxidável 316L
Corrente Nominal	4 A
Tensão de Operação	< 60 V AC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas com processos de lavagem frequentes.
Conexão de sensores e atuadores M12 em áreas úmidas.
Aplicações que exigem certificação de proteção IP69K.

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -25 °C ou acima de 100 °C.
Aplicações com raio de curvatura inferior a 51 mm (10x o diâmetro de 5,1 mm).
Uso em sistemas de arraste de cabos com velocidades superiores a 3,3 m/s sem suporte adequado.

APLICAÇÕES E USO

Sistemas de automação em linhas de envase de bebidas.
Equipamentos de processamento de alimentos com necessidade de limpeza frequente.
Conexão de sensores de proximidade ou temperatura em áreas úmidas.
Aplicações industriais gerais onde é necessária resistência a alta pressão de lavagem.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão M12 EVT344 ifm 5m IP69K, verifique estes pontos:

Quando escolher o EVT344

Ideal para ambientes que exigem conformidade sanitária, alta resistência a lavagens (IP69K) e utilização de materiais inoxidáveis para evitar corrosão.

Quando considerar alternativas

Se a aplicação exigir resistência a temperaturas extremas fora do range de -25 a 100°C, ou se houver necessidade de revestimento em PUR ou materiais específicos resistentes a óleos/químicos que o PVC não suporta.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PVC	Material de revestimento para resistência externa.
Material da porca	1.4404 (Aço inoxidável 316L)	Resistência contra corrosão em ambientes de lavagem.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos.
Faixa de temperatura	-25...100 °C	Temperatura de operação ambiente permitida.

Dados Elétricos
Tensão de operação	< 60 V AC	Limite de tensão para operação segura.
Corrente nominal	4 A	Capacidade máxima de condução de corrente.

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais I/O

• Conexões de sensores M12

Conexões

Elétrica Conexão via cabo de 5 fios, 0,34 mm².

Processo Conector M12 A-coded, 5 polos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão (lavadoras industriais)	✓	Possui certificação IP69K e corpo resistente, ideal para essas condições.
Uso em ambiente externo com exposição direta a UV intenso	✗	O PVC pode degradar prematuramente sob exposição solar intensa prolongada, sendo recomendados cabos com jaqueta PUR para UV.

INSTALAÇÃO

Como instalar o Cabo de Conexão M12 EVT344 ifm 5m IP69K

Certifique-se de que o dispositivo ao qual o cabo será conectado esteja desligado (desenergizado).
Posicione o conector M12 alinhando o guia de chaveta com a porta fêmea do equipamento.
Insira o conector suavemente até sentir o encaixe total.
Rosqueie a porca de aço inoxidável manualmente no sentido horário.
Utilize uma chave dinamométrica para aplicar o torque correto entre 0,6 e 1,5 Nm para garantir a vedação IP69K.
Verifique a integridade do cabo, garantindo que não haja dobras ou tensão mecânica excessiva na conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha intermitente na conexão.	Torque de aperto fora da especificação (0,6 - 1,5 Nm).	Verificar se o conector está firmemente apertado e se a vedação O-ring está presente e sem danos.
Quebra interna dos fios condutores, causando perda de sinal.	Raio de curvatura menor que 51mm aplicado ao cabo.	Inspecionar visualmente o cabo em busca de dobras agudas ou deformações permanentes.
Desgaste acelerado, ressecamento ou rachaduras no revestimento.	Exposição a produtos de limpeza incompatíveis com PVC.	Verificar o estado da jaqueta externa do cabo quanto a sinais de degradação química.
Queda de tensão ou falha de comunicação constante.	Contaminação ou oxidação nos contatos.	Desconectar o cabo e verificar visualmente se há corrosão ou sujeira nos pinos dourados.

DOCUMENTAÇÃO TÉCNICA

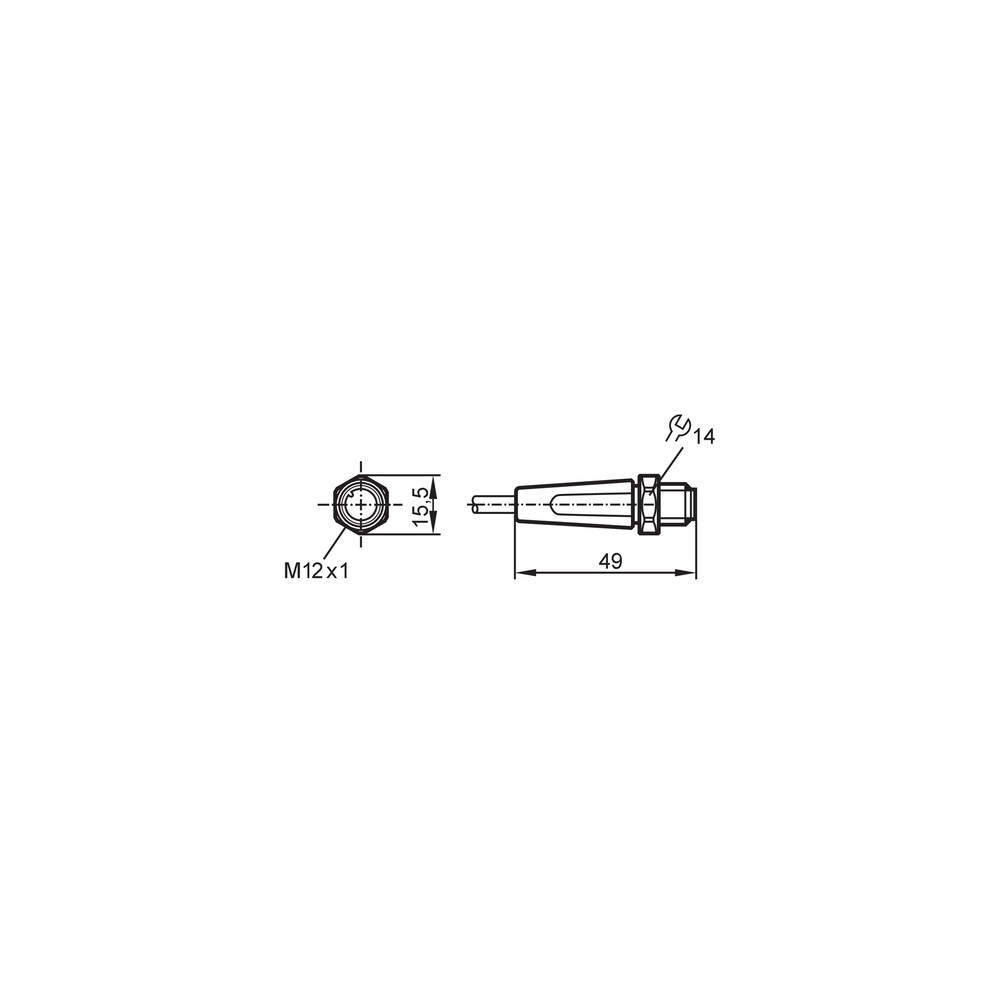

Folha de Dados do Cabo EVT344 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVT344 e qual sua principal finalidade?

O EVT344 é um cabo de conexão com conector M12 de 5 polos, projetado especificamente para áreas úmidas e higiênicas na indústria de alimentos.

Quais são as características técnicas mais importantes deste produto?

O cabo possui 5 metros de comprimento, revestimento em PVC, proteção IP69K e contatos banhados a ouro.

Para que este cabo não deve ser utilizado?

Este cabo não é adequado para aplicações que exijam resistência a produtos químicos corrosivos agressivos não compatíveis com o revestimento de PVC ou temperaturas fora do intervalo de -25 a 100 °C.

Existe alguma restrição de ambiente ou material para o uso deste cabo?

Não é recomendado para áreas com exposição a vapores químicos específicos que degradam o PVC, nem para aplicações que demandem flexibilidade contínua de arraste de correntes de alta velocidade além das especificações de ciclo.

O que fazer se o dispositivo parar de funcionar ou apresentar sinal instável?

Sintomas comuns incluem falha intermitente de sinal ou perda de comunicação, causados por oxidação ou entrada de umidade no conector; verifique a integridade da vedação e se o torque de aperto está entre 0,6 e 1,5 Nm.

Como diagnosticar falhas de conexão relacionadas ao cabo?

Se houver erro de leitura na rede, verifique se a pinagem do conector M12 está correta e se não houve rompimento interno do cabo por raio de curvatura excessivo (mínimo de 10x o diâmetro do cabo).

Por que escolher este cabo em vez de um modelo comum?

O cabo EVT344 é uma solução robusta para ambientes higiênicos, oferecendo fixação em aço inoxidável 316L, o que o diferencia de cabos padrão que corroem facilmente em ambientes de lavagem industrial.

Devo comprar este cabo montado ou montar conectores avulsos?

Este cabo é uma peça única pronta para uso, eliminando a necessidade de montagem de conectores em campo, o que reduz erros de instalação e garante a classe de proteção IP69K.

Quais cuidados devo ter ao instalar o cabo?

Durante a instalação, assegure-se de respeitar o torque de aperto de 0,6 a 1,5 Nm e evite forçar o conector, garantindo que a vedação esteja limpa e livre de detritos.

Como realizar a manutenção do produto?

O produto é fabricado pela ifm electronic e é uma peça de reposição industrial de alto desempenho; a manutenção resume-se a inspeções visuais periódicas contra danos físicos e verificação de torque.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra poeira e alta pressão/temperatura de jato de água. (Ref.: IP 69K)

Conector M12

Padrão industrial de conexão circular com rosca de 12mm de diâmetro para sensores. (Ref.: Tipo conector M12)

Aço Inoxidável 316L

Material de alta resistência à corrosão, ideal para ambientes higiênicos. (Ref.: 1.4404)

Raio de Curvatura

Medida mínima recomendada para dobrar o cabo sem causar danos internos. (Ref.: 10x diâmetro do cabo)

PVC

Material de revestimento do cabo com boa resistência mecânica e flexibilidade. (Ref.: PVC)
