Cabo de Conexão M12 IFM EVT343 60m

Pré-visualizar: EVT343 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 60m PVC Laranja IP69K

EVT343 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 60m PVC Laranja IP69K

Imagem meramente ilustrativa

R$ 837,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT343
EAN: 4021179265461
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVT343 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 60m PVC Laranja IP69K"

Destaques do Produto

Tipo de Conector

M12 Fêmea

Comprimento

60 m

Material de Revestimento

PVC (Laranja)

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT343 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 60m PVC Laranja IP69K

Este é um cabo de conexão industrial com conector fêmea M12, projetado especificamente para ambientes higiênicos e de processamento de alimentos. Possui 60 metros de comprimento, revestimento em PVC e contatos banhados a ouro para assegurar a confiabilidade da transmissão. Com proteção IP69K, é ideal para áreas sujeitas a processos frequentes de limpeza e lavagem.

PRINCIPAIS ESPECIFICAÇÕES

Conector	M12 Fêmea, reto
Comprimento	60 m
Material	PVC
Proteção	IP65, IP67, IP68, IP69K
Contatos	Banhados a ouro
Temperatura	-25...100 °C
Tensão	< 250 V AC
Porca	Aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas (indústria alimentícia).
Aplicações fixas ou de movimentação limitada.
Ambientes com necessidade de lavagem técnica (wash-down).

⚠ Considere outro se precisa de:

Aplicações em esteiras porta-cabos (drag chains) com alta velocidade e torção (>180°/m).
Ambientes com presença de produtos químicos que degradam o PVC (ex: certos hidrocarbonetos).

APLICAÇÕES E USO

Indústria alimentícia e de bebidas.
Sistemas de automação em áreas de lavagem (wash-down).
Ambientes industriais com alta umidade e exigência de higienização.

COMO ESCOLHER

Antes de comprar o EVT343 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 60m PVC Laranja IP69K, verifique estes pontos:

Escolha por Aplicação Higiênica

Selecione este produto para ambientes que requerem padrões de higiene elevados e resistência a jatos de limpeza, garantida pelo grau de proteção IP69K e construção em aço inox 316L.

Limitação de Uso Dinâmico

Este cabo é destinado para montagens fixas ou com movimentação limitada. Se a aplicação exigir robótica de alta flexibilidade, busque cabos com especificação para esteiras porta-cabos (drag chains).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolação elétrica.
Capacidade de carga total	4 A	Corrente máxima admissível nos condutores.

Dados Mecânicos
Material da porca	1.4404 (aço inoxidável 316L)	Material de fixação higiênico.
Material de vedação	EPDM	Vedante para ambientes úmidos.
Comprimento	60 m	Dimensão total do cabo.
Diâmetro do cabo	4,9 mm	Espessura externa nominal.

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a entrada de sólidos e líquidos.
Temperatura ambiente	-25...100 °C	Faixa de operação térmica.

COMPATIBILIDADE

Comunicação

• Padrão M12 (Codificação A)

• 4 polos

Conexões

Elétrica 1 x M12 reto, 4 polos, codificação A.

Processo Não aplicável (conexão elétrica M12).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão	✓	O grau de proteção IP69K garante vedação sob limpeza técnica rigorosa.
Aplicações de robótica industrial contínua	✗	Não projetado para torção excessiva em esteiras porta-cabos (máx. ±180°/m).

INSTALAÇÃO

Como instalar o EVT343 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 60m PVC Laranja IP69K

Limpe a superfície de conexão para remover resíduos.
Posicione o conector M12 fêmea no dispositivo macho.
Rosqueie a porca de travamento manualmente.
Utilize ferramenta adequada para atingir o torque de 0,6 a 1,5 Nm.
Certifique-se de que o O-ring de vedação esteja posicionado corretamente.
Realize um teste de continuidade para validar a conexão.

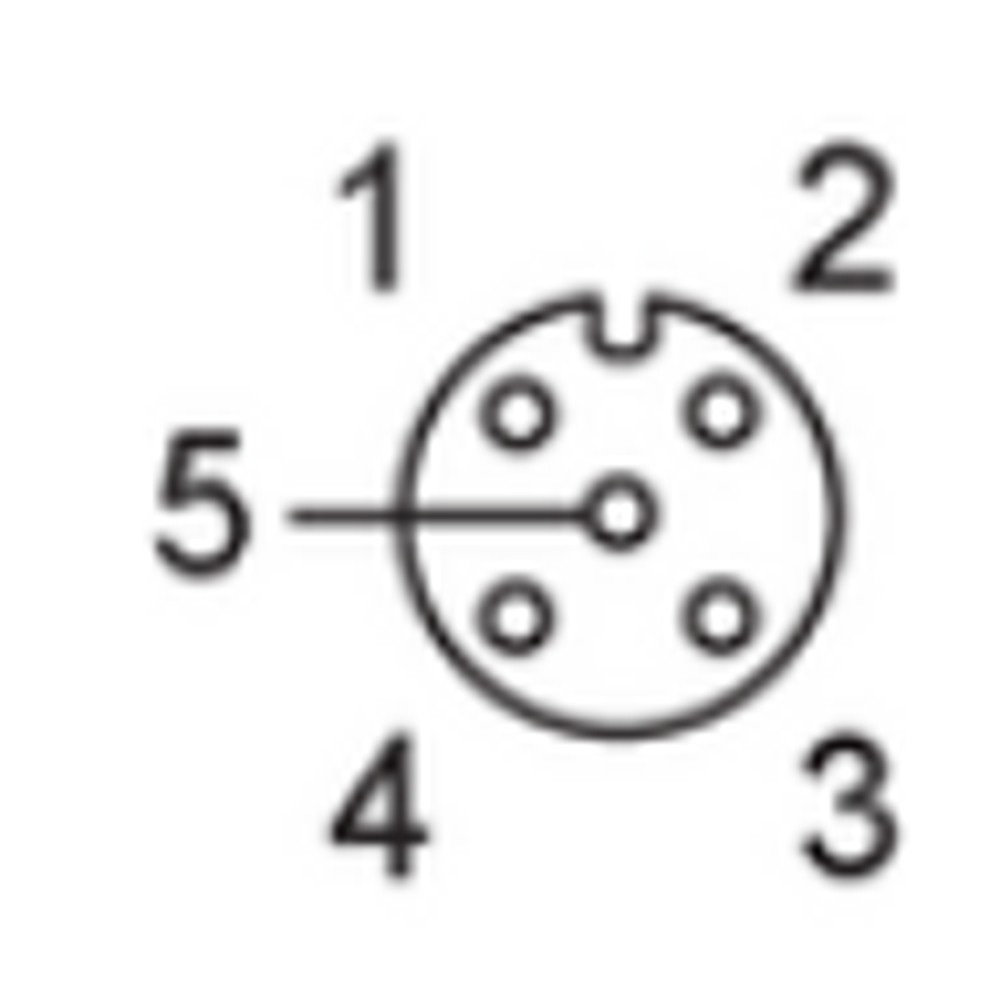

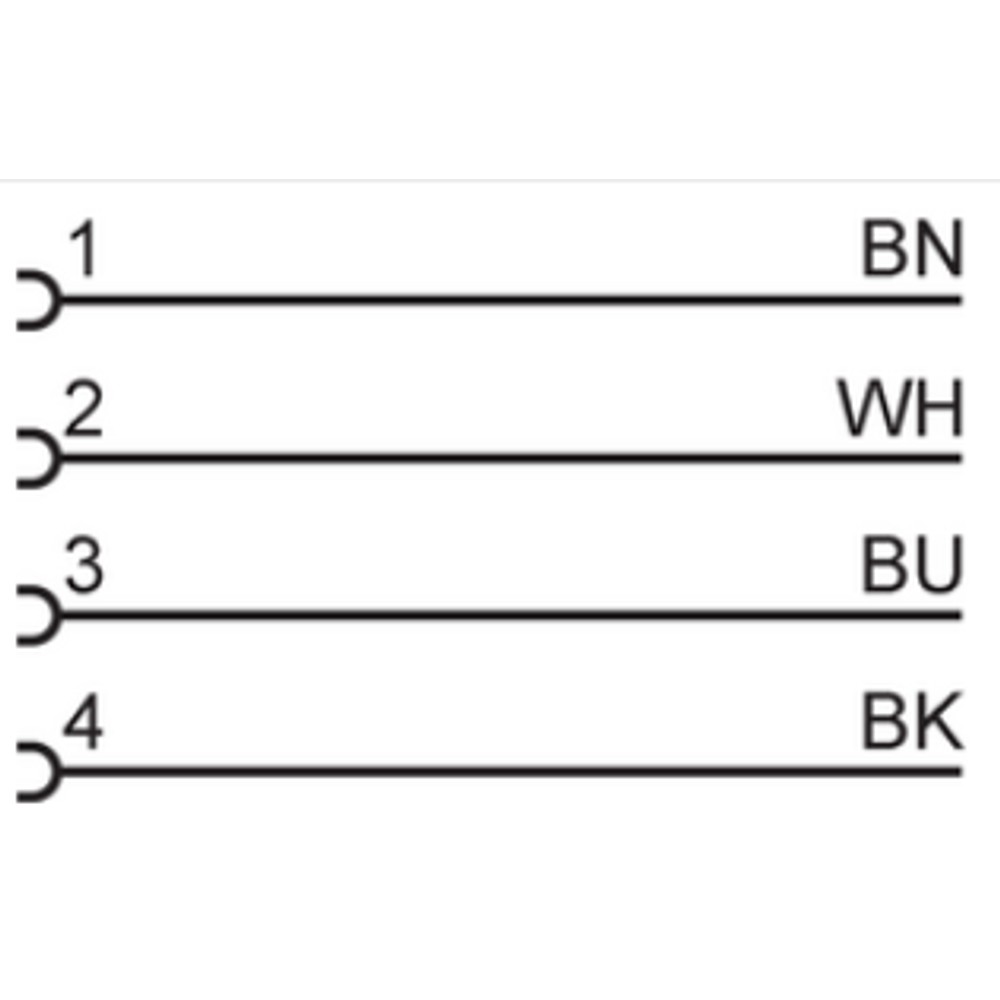

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de sinal ou erro intermitente.	Entrada de umidade ou oxidação nos contatos.	Verificar se o torque de aperto está correto e se o anel de vedação está íntegro.
Dificuldade no engate do conector.	Danos na rosca causados por aperto excessivo ou detritos.	Inspecionar visualmente as roscas da porca e do conector macho.
Cabo rompido ou condutor interno partido.	Raio de curvatura inferior ao especificado (10x diâmetro).	Verificar se a curvatura imposta ao cabo está dentro do limite técnico.
Conexão intermitente.	Vibrações excessivas sem travamento correto.	Confirmar se o torque aplicado está entre 0,6 e 1,5 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é o material da porca do conector?

A porca de bloqueio é fabricada em aço inoxidável 1.4404 (316L), garantindo resistência à corrosão em ambientes industriais.

Este cabo suporta limpeza por jato de água quente?

O cabo é classificado com IP69K, o que significa que é totalmente protegido contra entrada de poeira e resistente a jatos de água de alta pressão e alta temperatura durante processos de limpeza.

Este cabo é resistente a óleo mineral industrial?

O revestimento é em PVC, ideal para aplicações higiênicas padrão; para ambientes com exposição constante a óleos agressivos, verifique o datasheet para compatibilidade química específica.

Este produto pode ser utilizado em sistemas de corrente contínua?

Sim, ele é compatível com aplicações em corrente contínua, suportando tensões de operação inferiores a 300 V DC.

Como posso diagnosticar oxidação nos contatos?

O sintoma é a falha intermitente de sinal; verifique visualmente se há presença de resíduos, umidade ou descoloração nos pinos banhados a ouro.

O conector não encaixa perfeitamente, o que devo verificar?

Verifique se há deformações na rosca da porca ou obstrução por detritos antes de tentar o rosqueamento; não force o encaixe.

Qual a vantagem do conector reto em relação a modelos angulares?

O modelo reto é recomendado para conexões onde o acesso é frontal e não há necessidade de desvio angular da fiação, simplificando a montagem.

Preciso de ferramentas especiais para realizar a instalação?

A instalação deve ser feita manualmente, aplicando um torque de aperto entre 0,6 e 1,5 Nm para assegurar a vedação sem danificar as roscas.

Qual o raio de curvatura mínimo recomendado para este cabo?

O raio de flexão mínimo permitido para este cabo é de 10 vezes o seu diâmetro, ou seja, 49 mm, para evitar fadiga dos condutores internos.

O produto possui contatos banhados a ouro?

Sim, os quatro contatos são banhados a ouro, garantindo uma conexão elétrica de baixa resistência e alta confiabilidade na transmissão de dados e energia.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra poeira e alta pressão/temperatura de limpeza (Ref.: IP69K).

M12

Padrão industrial de conector circular com 12mm de diâmetro (Ref.: M12).

1.4404

Aço inoxidável 316L, alta resistência à corrosão (Ref.: 1.4404).

PVC

Policloreto de vinila, material do revestimento do cabo (Ref.: PVC).

Raio de flexão

Distância mínima para curvar o cabo sem danificar a estrutura interna (Ref.: Raio de flexão).
