Cabo de Ligação em Y ifm EVT330 2m

Pré-visualizar: EVT330 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 2m PVC IP69K

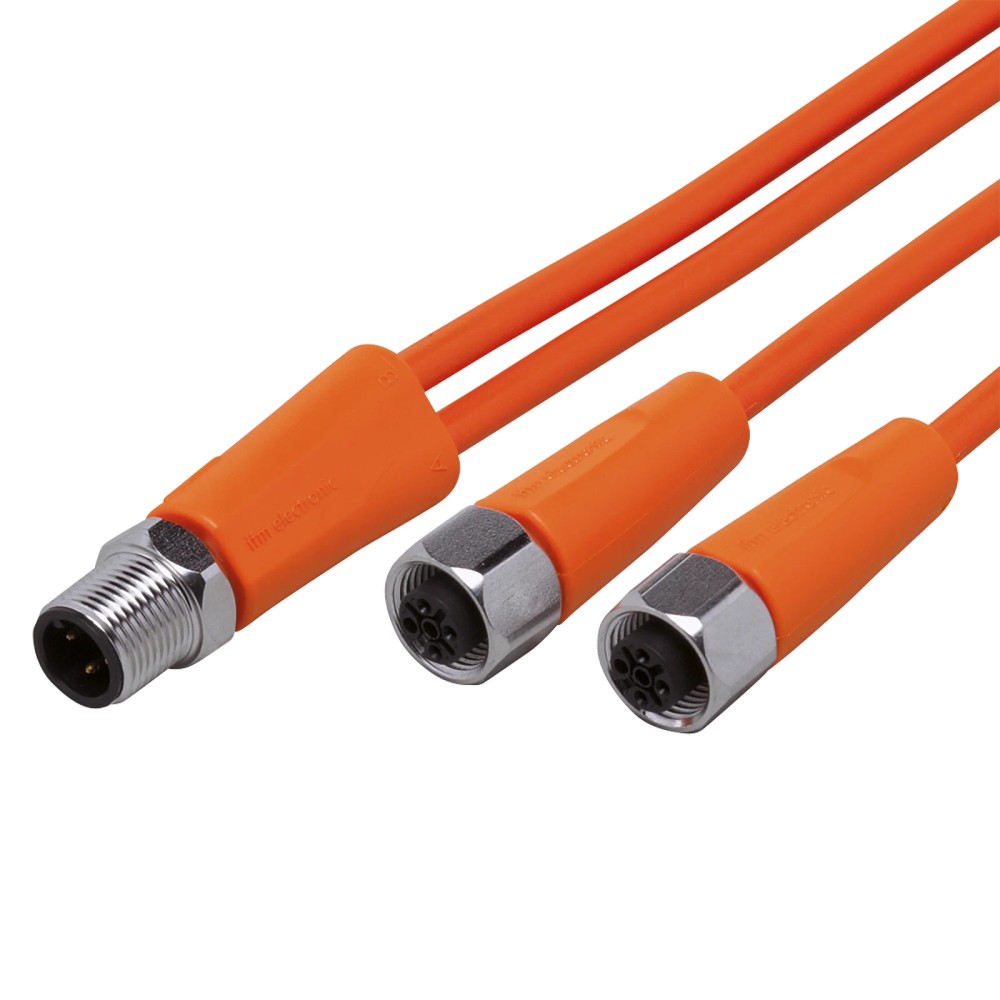

EVT330 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 2m PVC IP69K

Imagem meramente ilustrativa

R$ 519,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT330
EAN: 4021179265348
NCM do produto: 85444200

Destaques do Produto Referência EVT330...mais

Fechar menu

Saiba mais sobre: "EVT330 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 2m PVC IP69K"

Destaques do Produto

Referência

EVT330

Topologia

Cabo de ligação em Y, com 1 conexão M12 central e 2 derivações M12

Comprimento

2 m

Tensão de operação

< 60 V AC

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação em Y ifm EVT330, 2 m, PVC, IP69K

O ifm EVT330 é um cabo de ligação em Y para conectar duas derivações M12 a uma conexão M12 central. É destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 2 m em PVC, proteção IP65, IP67, IP68 e IP69K e contatos banhados a ouro. A tensão de operação informada para o anúncio é inferior a 60 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação em Y
Comprimento do cabo	2 m
Material do cabo	PVC, laranja
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 60 V AC
Conexão central	1 x M12 reto, codificação A, 5 contatos
Derivações	2 x M12 retas, codificação A, 4 contatos cada
Temperatura ambiente	-25 a 100 °C; móvel: 5 a 100 °C
Material das porcas de bloqueio	Aço inoxidável 1.4404 (316L)
Peso	190,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interfaces M12 retas, codificação A, conforme a disposição de 1 conexão central de 5 contatos e 2 derivações de 4 contatos.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, observando as condições de montagem e operação especificadas pelo fabricante.
Aplicações que utilizem cabo de 2 m, revestimento em PVC e tensão de operação inferior a 60 V AC.

⚠ Considere outro se precisa de:

Não selecione quando a tensão de operação necessária for igual ou superior a 60 V AC.
Não selecione quando o equipamento exigir outra codificação, quantidade de contatos ou geometria de conexão incompatível com as interfaces M12 A retas descritas para o EVT330.
Não use os graus de proteção declarados como substitutos da verificação da montagem correta, do acoplamento dos conectores e das condições efetivas de exposição.

APLICAÇÕES E USO

Aplicação declarada: conexão em Y em áreas úmidas e higiênicas da indústria de alimentos; a ficha lista proteção IP65, IP67, IP68 e IP69K. A proteção efetiva depende do acoplamento e da instalação conforme o fabricante.
Para instalações com movimento do cabo, a ficha informa temperatura ambiente de 5 a 100 °C, raio mínimo de flexão de 10 vezes o diâmetro do cabo e velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A utilização em circuitos deve respeitar a tensão inferior a 60 V AC declarada no anúncio e os limites de corrente informados na ficha. A aplicação elétrica concreta depende da pinagem e dos dispositivos conectados.

COMO ESCOLHER

Antes de comprar o Cabo de ligação em Y ifm EVT330, 2 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT330 quando

A instalação precisar de uma ligação em Y com uma conexão central M12 de 5 contatos e duas derivações M12 de 4 contatos, todas retas e codificadas A, além de cabo de 2 m e tensão inferior a 60 V AC.

Verifique outra configuração quando

O equipamento exigir comprimento diferente, outra codificação ou quantidade de contatos, conexão angular ou tensão fora do limite informado. Compare a interface e os requisitos elétricos dos dispositivos com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação em Y	Classificação do produto.
Modelo	EVT330	Referência do fabricante e SKU do anúncio.
Part number do catálogo	YDOGH040VAS0002E04STGH050VAS	Identificador apresentado nos dados do catálogo.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Categoria	Tecnologia de conexão	Categoria do produto no anúncio.

Dados elétricos
Tensão de operação	< 60 V AC	Limite informado nos dados prioritários do anúncio.
Capacidade de carga total	4 A	Valor total informado nos dados técnicos do catálogo.
Capacidade de corrente total (UL)	3 A	Valor informado para a condição UL; verificar aplicabilidade ao circuito.
Classe de proteção	II	Classificação declarada na ficha.

Conexões e cabeamento
Conexão elétrica central	1 x M12, reta; codificação A; 5 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); torque máximo de aperto: 0,6 a 1,5 Nm	Características declaradas para o conector central.
Conexões elétricas das derivações	2 x M12, retas; codificação A; 4 contatos dourados cada; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM; torque máximo de aperto: 0,6 a 1,5 Nm	Características declaradas para as conexões A/B.
Comprimento do cabo	2 m	Comprimento nominal indicado no anúncio.
Construção do cabo	4 x 0,34 mm²; 42 x Ø 0,1 mm	Construção dos condutores informada na ficha.
Diâmetro do cabo	Ø 4,9 mm	Dimensão indicada para o cabo.
Contatos banhados a ouro	Sim	Característica declarada para os contatos.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto das conexões M12.

Materiais e construção
Material do cabo / invólucro	PVC, laranja	Material declarado para o revestimento e corpo dos conectores.
Material de bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material indicado para os elementos de bloqueio.
Material de vedação	EPDM	Material indicado para a vedação das conexões de derivação.
Sem silicone	Sim	Característica declarada na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada pelo fabricante; não substitui os limites de instalação especificados.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; dependem da conexão e instalação corretas.
Temperatura ambiente	-25 a 100 °C	Faixa declarada para ambiente estacionário.
Temperatura ambiente em aplicação móvel	5 a 100 °C	Faixa específica indicada para aplicação móvel.
Aviso de temperatura ambiente cULus	Até 50 °C	Limite indicado no aviso cULus da ficha.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para condições climáticas de armazenamento.

Dados mecânicos e movimento
Ciclos de curvatura	> 1 milhão	Valor declarado na ficha para ciclos de curvatura.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Limite mínimo indicado para aplicação flexível.
Esforço de torção	± 180 °/m	Valor declarado para esforço de torção.
Velocidade máxima de movimento	3,3 m/s	Declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Peso	190,9 g	Peso informado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Quantidade de slots do distribuidor central	2	Quantidade informada na ficha para o distribuidor central.

COMPATIBILIDADE

Comunicação

• O produto é um cabo de conexão; não há protocolo de comunicação informado na ficha.

• Interfaces declaradas: M12 retas, codificação A; uma conexão central de 5 contatos e duas conexões de derivação de 4 contatos. A correspondência elétrica entre pinos e dispositivos deve ser conferida no datasheet.

Conexões

Elétrica Conexão central: 1 x M12 reto, codificação A, 5 contatos dourados. Derivações: 2 x M12 retas, codificação A, 4 contatos dourados cada. Cabo de 2 m, PVC, laranja, Ø 4,9 mm, 4 x 0,34 mm². Tensão de operação informada no anúncio: < 60 V AC. A ficha também informa capacidade de carga total de 4 A e capacidade de corrente total (UL) de 3 A; considerar a condição aplicável e confirmar o esquema elétrico no datasheet.

Processo Não possui conexão de processo de fluido informada. As interfaces do produto são conexões elétricas M12; a compatibilidade mecânica exige correspondência de codificação, número de contatos e geometria com os dispositivos conectados.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com interfaces M12 retas, codificação A, compatíveis com a conexão central de 5 contatos e as duas derivações de 4 contatos	✓	A ficha declara uma conexão M12 central de 5 contatos e duas conexões M12 de derivação de 4 contatos, todas retas e codificadas A. A compatibilidade elétrica dos pinos deve ser confirmada no datasheet.
Circuito cuja tensão de operação seja inferior a 60 V AC	✓	A tensão de operação indicada nos dados prioritários do anúncio é inferior a 60 V AC.
Circuito cuja tensão de operação seja igual ou superior a 60 V AC	✗	A tensão de operação declarada para o anúncio é inferior a 60 V AC.
Aplicação que exija protocolo de comunicação específico	✗	A ficha identifica um cabo de ligação e não declara protocolo de comunicação. A compatibilidade de sinal depende da pinagem e dos requisitos dos dispositivos.
Aplicação em área úmida ou higiênica na indústria de alimentos	✓	Essa aplicação é declarada na ficha; o produto também apresenta graus de proteção IP65, IP67, IP68 e IP69K. A instalação e o acoplamento devem respeitar as condições do fabricante.

INSTALAÇÃO

Como instalar o Cabo de ligação em Y ifm EVT330, 2 m, PVC, IP69K

Confirme que as interfaces dos dispositivos correspondem a M12 reto, codificação A, com 5 contatos na conexão central e 4 contatos em cada derivação.
Antes da instalação, confira no datasheet a pinagem e a correspondência elétrica entre os dispositivos; a ficha do anúncio não apresenta o diagrama de pinos no conteúdo textual.
Desenergize o circuito e verifique que a tensão de operação está dentro do limite informado para o produto.
Posicione o cabo de 2 m sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo quando usado em aplicação flexível.
Acople e aperte as conexões dentro da faixa de torque indicada de 0,6 a 1,5 Nm, sem forçar o alinhamento das roscas.
Verifique o assentamento das conexões e a vedação antes de colocar o conjunto em operação; respeite as condições ambientais e de movimento declaradas.

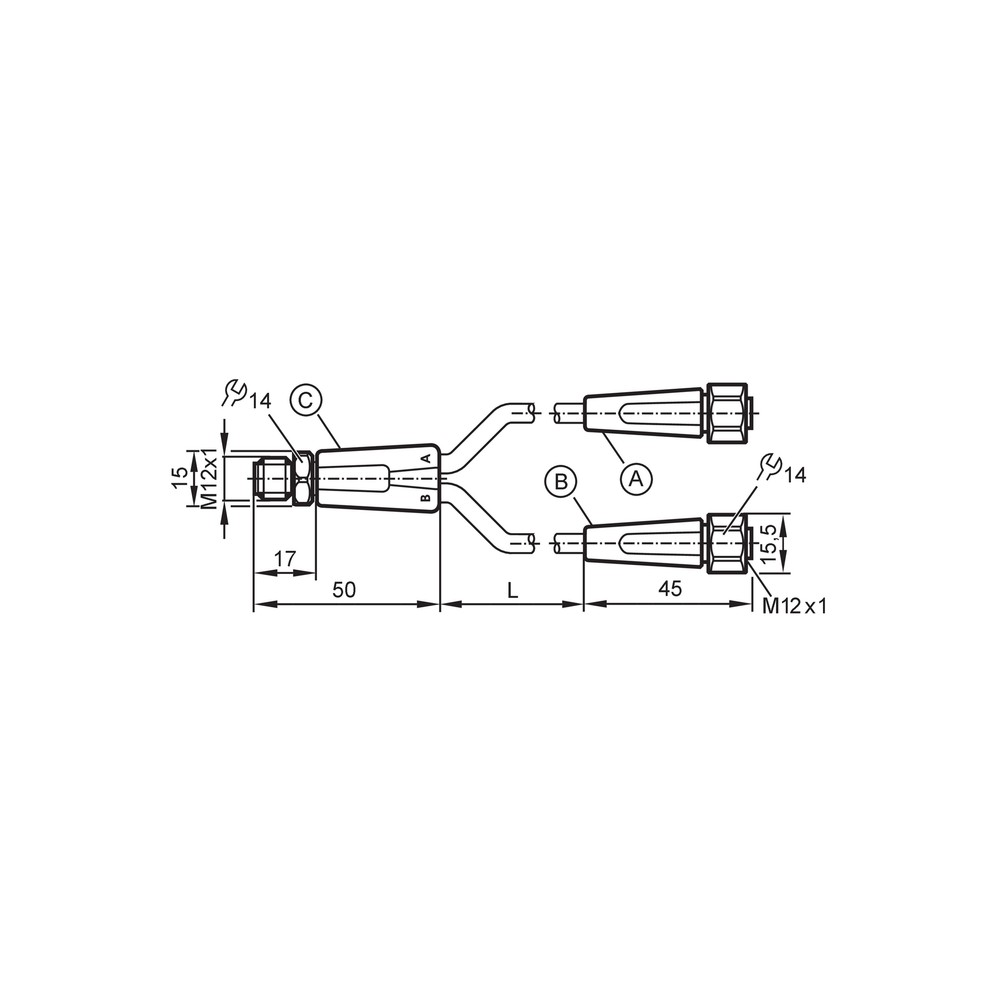

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não apresenta sinal ou alimentação.	Conexão incompleta, pinagem incompatível ou contato inadequado entre interfaces.	Confira o acoplamento, a codificação M12 e a correspondência dos contatos no datasheet e nos documentos dos dispositivos; verifique o circuito desenergizado antes de desconectar.
Há interrupções intermitentes durante o movimento do cabo.	Raio de flexão abaixo do mínimo indicado, esforço de torção ou movimento fora das condições especificadas.	Inspecione o percurso e a condição do cabo; compare o raio de curvatura e as condições de movimento com os limites declarados na ficha.
A conexão apresenta sinais de entrada de umidade.	Conector mal acoplado, vedação não assentada ou dano físico na conexão.	Inspecione a vedação EPDM e o assentamento das conexões; confirme o aperto dentro da faixa especificada e as condições de instalação.
A conexão aquece ou o circuito opera fora do esperado.	Tensão ou corrente do circuito acima do limite aplicável, ou configuração elétrica incompatível com as derivações.	Meça os valores do circuito e compare com a tensão de operação do anúncio e as capacidades de corrente informadas; confira a pinagem no datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm EVT330 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT330 e para que serve?

É um cabo de ligação em Y da ifm para interligar uma conexão central M12 a duas derivações M12. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Quais conexões e contatos ele tem?

Tem uma conexão M12 central reta, codificação A e 5 contatos, além de duas conexões M12 retas, codificação A e 4 contatos cada. A pinagem e a compatibilidade elétrica devem ser conferidas no datasheet.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Posso usar o EVT330 em um circuito com 60 V AC ou mais?

Não conforme o limite indicado nos dados prioritários do anúncio, que especificam tensão de operação inferior a 60 V AC. Verifique os requisitos do circuito antes da conexão.

Ele serve para conectar dispositivos com M12 de outra codificação ou outro número de contatos?

A ficha descreve interfaces M12 retas de codificação A, com 5 contatos na conexão central e 4 em cada derivação. Não é possível confirmar compatibilidade mecânica ou elétrica com outras configurações sem consultar os dados do dispositivo e a pinagem.

Um equipamento conectado não funciona; o que devo verificar antes de trocar o cabo?

Confira o acoplamento das conexões e se a codificação, o número de contatos e a pinagem correspondem aos dispositivos. Verifique também a alimentação e o circuito de acordo com o datasheet.

O sinal falha quando o cabo se movimenta; qual é a causa provável?

Flexão ou torção fora das condições declaradas pode contribuir para interrupções. Inspecione o cabo e compare a instalação com o raio mínimo de flexão e os parâmetros de movimento da ficha.

Devo comprar este cabo em Y ou cabos avulsos?

Escolha o EVT330 se a topologia necessária for uma conexão central M12 de 5 contatos e duas derivações M12 de 4 contatos, com comprimento de 2 m. Se as interfaces ou o comprimento forem diferentes, selecione uma configuração que corresponda ao circuito e aos dispositivos.

Como devo apertar e posicionar as conexões na instalação?

Alinhe as roscas sem forçar e aperte dentro da faixa declarada de 0,6 a 1,5 Nm. Em aplicação flexível, respeite o raio mínimo indicado de 10 vezes o diâmetro do cabo.

Qual é o cuidado principal para uso em área úmida?

Confirme o assentamento correto das conexões e das vedações antes da operação. Os graus de proteção declarados dependem da montagem e das condições efetivas de instalação.
