Cabo de Ligação em Y IFM EVT329

Pré-visualizar: EVT329 IFM - Cabo de Ligação em Y Indústria Alimentícia 1m PVC IP69K

EVT329 IFM - Cabo de Ligação em Y Indústria Alimentícia 1m PVC IP69K

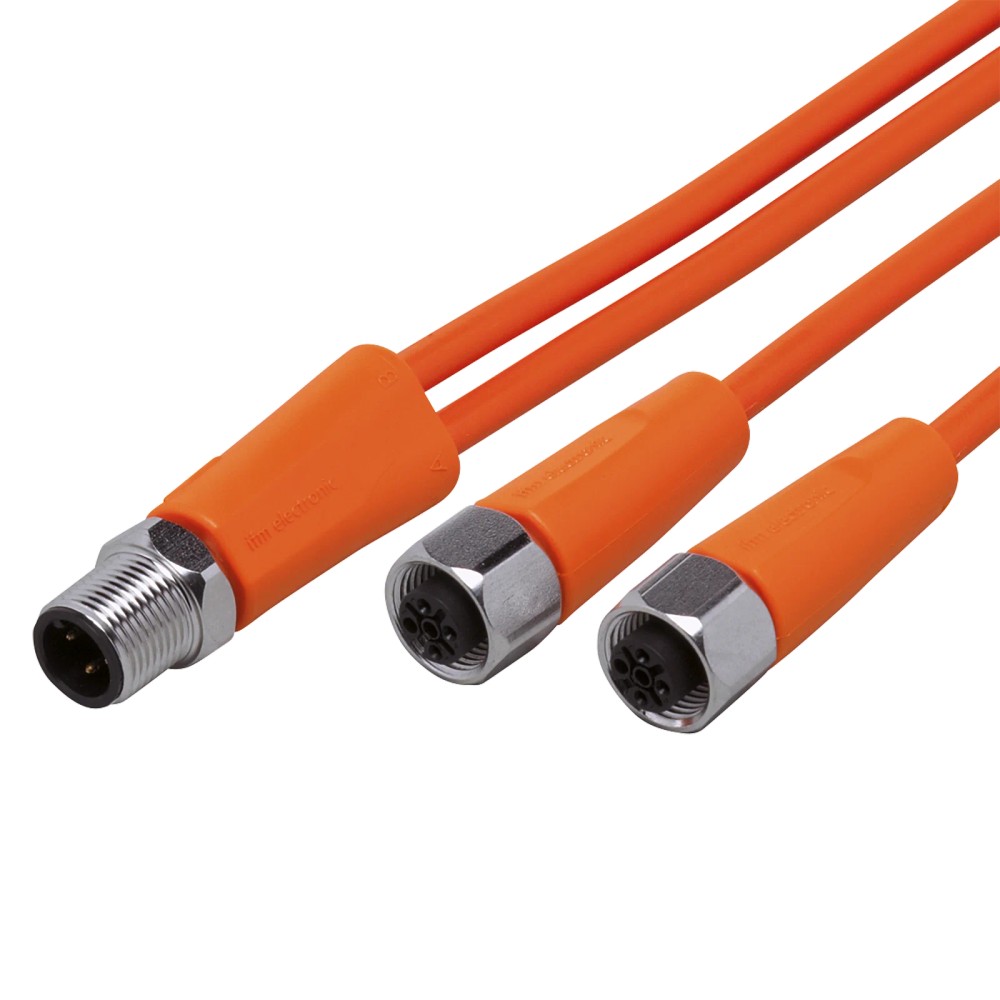

Imagem meramente ilustrativa

R$ 504,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT329
EAN: 4021179265331
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVT329 IFM - Cabo de Ligação em Y Indústria Alimentícia 1m PVC IP69K"

Destaques do Produto

Comprimento

1 m

Formato

Distribuidor em Y com 1 conexão M12 e 2 conexões M12

Tensão

Inferior a 60 V AC/DC

Corrente

Carga total de 4 A; capacidade total UL de 3 A

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

Aplicações úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação em Y IFM EVT329, 1 m, PVC, M12, IP65/IP67/IP68/IP69K

O IFM EVT329 é um cabo de ligação em Y para distribuição de conexões M12 em áreas úmidas e higiênicas da indústria de alimentos. Possui um conector M12 e duas conexões M12, comprimento de cabo de 1 m e revestimento em PVC. Opera com tensão inferior a 60 V AC/DC, tem capacidade de carga total de 4 A e grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação em Y
Comprimento do cabo	1 m
Conexões	1 x M12 macho, 5 contatos; 2 x M12 fêmea, 4 contatos
Codificação	A
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo e dos corpos	PVC
Temperatura ambiente	-25…100 °C; cULus: até 50 °C
Peso	120,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexão M12 em Y em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada pelo fabricante.
Instalações que atendam à tensão inferior a 60 V AC/DC, à capacidade de carga total de 4 A e às características das conexões M12 A-coded do produto.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão exceder 60 V AC/DC ou a carga total superar 4 A; para uso sob UL, observar o limite total de 3 A.
Não selecionar quando forem necessárias conexões com número de contatos, codificação, formato ou comprimento diferentes dos especificados para o EVT329.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas da indústria de alimentos; observar a montagem das conexões e os graus de proteção declarados.
Em instalações com movimento do cabo, respeitar o raio mínimo de flexão de 10 vezes o diâmetro e as condições de velocidade e aceleração especificadas.
Possível uso como distribuidor de sinais ou alimentação entre interfaces M12: validar pinagem, carga total e requisitos dos dispositivos, pois o protocolo não está especificado na ficha. Esta possibilidade depende da aplicação e não constitui compatibilidade universal.

COMO ESCOLHER

Antes de comprar o Cabo de ligação em Y IFM EVT329, 1 m, PVC, M12, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT329 quando

A instalação exigir um distribuidor em Y com cabo de 1 m, uma conexão M12 reta A-coded de 5 contatos e duas conexões M12 retas A-coded de 4 contatos, além de tensão abaixo de 60 V AC/DC e carga total de até 4 A.

Considere outra configuração quando

O equipamento exigir outro comprimento, outra combinação de conectores ou contatos, ou quando a tensão e a corrente total da aplicação excederem os limites especificados. Confira os requisitos elétricos e mecânicos do sistema antes de substituir por outro cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação em Y	Tipo declarado para distribuição de conexões.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Marca	IFM	Fabricante identificado no anúncio.
Modelo	EVT329	Referência do produto.
GTIN	4021179265331	Código de identificação comercial.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão declarado.
Capacidade de carga total	4 A	Capacidade total especificada.
Capacidade de corrente total (UL)	3 A	Limite total indicado para UL.
Classe de proteção	II	Classificação elétrica informada na ficha.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Configuração e seção dos condutores do cabo.

Conexões
Conector C	1 x M12 reto; codificação A; 5 contatos, dourados	Características da conexão única do distribuidor.
Corpo do conector C	PVC, laranja	Material e cor do corpo especificados.
Bloqueio do conector C	1.4404, aço inoxidável / 316L	Material da porca de bloqueio.
Soquetes A/B	2 x M12 retos; codificação A; 4 contatos, dourados	Características das duas conexões do lado A/B.
Corpo dos soquetes A/B	PVC, laranja	Material e cor dos corpos especificados.
Bloqueio dos soquetes A/B	1.4404, aço inoxidável / 316L	Material das porcas de bloqueio.
Torque máximo de aperto	0,6…1,5 Nm	Faixa especificada para as conexões.
Contatos banhados a ouro	Sim	Característica dos contatos indicada na ficha.

Cabo e materiais
Comprimento	1 m	Comprimento nominal do cabo.
Material do cabo e invólucro	PVC	Material declarado para o cabo e os corpos dos conectores.
Diâmetro do cabo	4,9 mm	Dimensão indicada para o cabo.
Material da vedação	EPDM	Material de vedação especificado para as conexões A/B.
Material das porcas	1.4404, aço inoxidável / 316L	Material dos elementos de bloqueio.
Sem silicone	Sim	Característica declarada pelo fabricante.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção depende da montagem correta das conexões.
Temperatura ambiente	-25…100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente cULus	Até 50 °C	Limite indicado para cULus.
Temperatura ambiente em movimento	5…100 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25…55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10…100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de condições climáticas de armazenamento declarada.

Dados mecânicos e de movimento
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Ciclos de curvatura	> 1 Mio.	Número de ciclos de curvatura declarado.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial indicada pelo fabricante.
Esforço de torção	± 180 °/m	Valor de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Peso	120,8 g	Peso informado para o produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A compatibilidade de sinal depende da pinagem e dos dispositivos conectados; confirme esses dados na documentação do fabricante.

Conexões

Elétrica Conector C: 1 x M12 reto, codificação A, 5 contatos banhados a ouro. Conexões A/B: 2 x M12 retas, codificação A, 4 contatos banhados a ouro. Tensão de operação < 60 V AC/DC; capacidade de carga total 4 A e capacidade total UL 3 A. Cabo de 1 m, PVC, 4 x 0,34 mm². Verificar pinagem dos dispositivos; não há pinout detalhado disponível no contexto.

Processo Não se aplica: é um cabo elétrico de conexão, sem conexão de processo para fluido ou material.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar dispositivos com interfaces M12 A-coded compatíveis com a quantidade de contatos especificada	✓	O produto tem uma conexão M12 A-coded de 5 contatos e duas conexões M12 A-coded de 4 contatos; a correspondência da pinagem deve ser confirmada nos dispositivos.
Operação em tensão inferior a 60 V AC/DC e carga total de até 4 A	✓	Esses são os limites elétricos declarados; para aplicações UL, a capacidade total indicada é 3 A.
Aplicação que exige mais de 60 V AC/DC ou carga total superior a 4 A	✗	A exigência ultrapassa a tensão ou a capacidade de carga total especificada para o cabo.
Instalação em área úmida ou higiênica na indústria de alimentos	✓	Essa aplicação é indicada para o produto; o grau de proteção declarado inclui IP65, IP67, IP68 e IP69K.
Conectar dispositivos cuja pinagem, codificação ou número de contatos não correspondem ao EVT329	✗	A compatibilidade elétrica não é estabelecida apenas pelo encaixe mecânico. É necessário conferir a pinagem e a configuração elétrica.

INSTALAÇÃO

Como instalar o Cabo de ligação em Y IFM EVT329, 1 m, PVC, M12, IP65/IP67/IP68/IP69K

Confirme que a configuração de conectores, codificação e contatos atende às interfaces dos dispositivos e verifique a pinagem na documentação correspondente.
Desenergize o circuito antes de realizar a conexão.
Posicione o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.
Conecte o M12 de 5 contatos e as duas conexões M12 de 4 contatos, alinhando os encaixes sem forçar os conectores.
Aperte as conexões dentro da faixa especificada de 0,6 a 1,5 Nm.
Antes da operação, confira a tensão, a carga total e o assentamento das vedações; respeite os limites aplicáveis ao grau de proteção requerido.

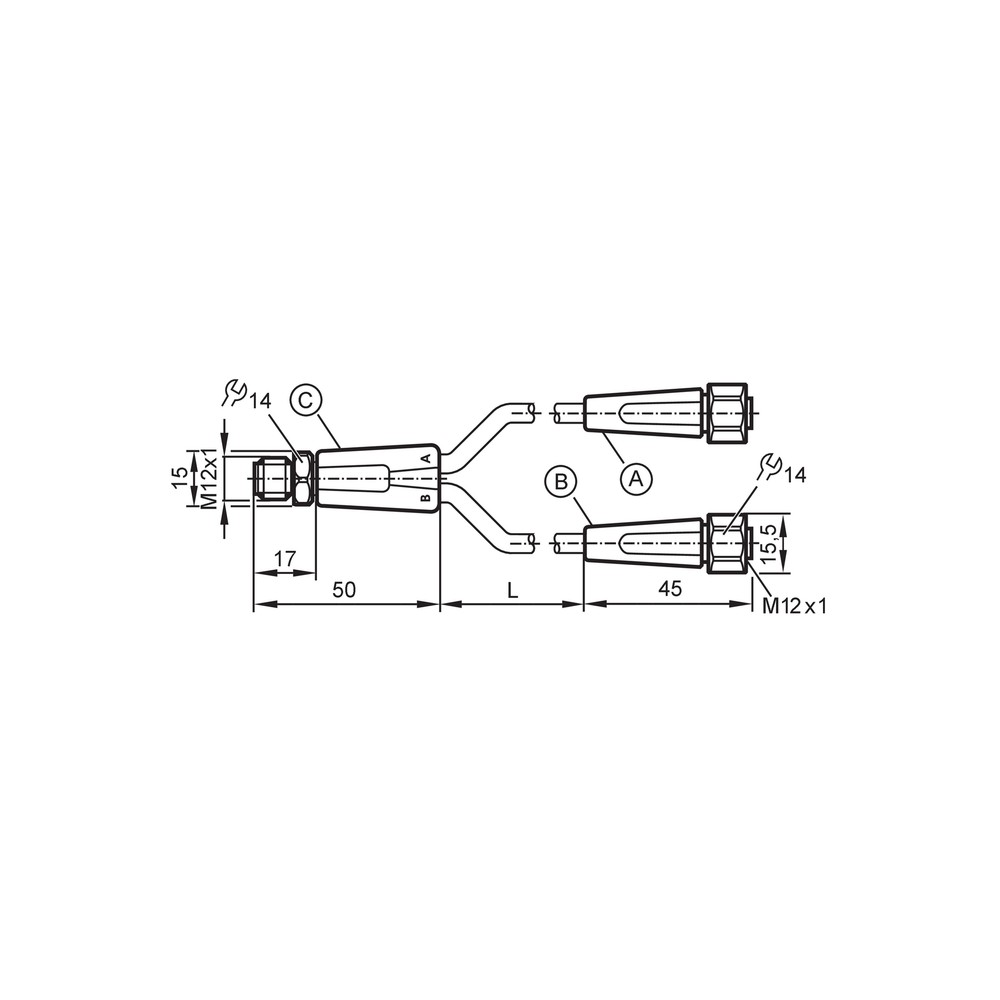

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não recebe o sinal esperado.	Pinagem ou atribuição dos contatos incompatível entre o cabo e os dispositivos conectados.	Compare a pinagem das interfaces com a documentação dos dispositivos e confirme a codificação e a quantidade de contatos antes de substituir o cabo.
A conexão apresenta aquecimento ou interrupção sob carga.	Tensão ou corrente total acima dos limites especificados, ou conexão mal apertada.	Meça a tensão e a corrente do circuito, compare com os limites do produto e confira o torque de aperto de 0,6 a 1,5 Nm.
Há entrada de umidade na conexão.	Conector mal assentado, vedação danificada ou montagem que não mantém a proteção prevista.	Inspecione o assentamento das conexões e as vedações EPDM; confirme se os conectores estão corretamente acoplados.
O cabo apresenta falha intermitente durante movimento.	Flexão abaixo do raio mínimo ou esforço mecânico incompatível com as condições de movimento especificadas.	Verifique o raio de flexão, o percurso do cabo e as condições de velocidade e aceleração em relação aos valores declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT329 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT329 e para que serve?

É um cabo de ligação em Y com conexões M12, destinado à distribuição de conexões. A aplicação indicada é em áreas úmidas e higiênicas da indústria de alimentos.

Quais conexões e limites elétricos ele possui?

Possui uma conexão M12 reta A-coded de 5 contatos e duas M12 retas A-coded de 4 contatos. A tensão é inferior a 60 V AC/DC, com carga total de 4 A; para UL, a capacidade total indicada é 3 A.

O produto acompanha acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Não há acessórios adicionais identificados no contexto do produto.

Posso usar o EVT329 em um circuito acima de 60 V?

Não: a tensão de operação especificada é inferior a 60 V AC/DC. Se o circuito exceder esse limite, selecione uma solução com classificação elétrica adequada.

Ele é compatível com qualquer dispositivo M12?

Não é possível afirmar compatibilidade universal. Além do encaixe, confirme codificação, número de contatos e pinagem dos dispositivos conectados.

O equipamento parou de receber sinal; devo trocar o cabo?

Antes da troca, confira a pinagem e a continuidade das conexões, além do assentamento dos conectores. Uma incompatibilidade de atribuição dos contatos pode produzir esse sintoma.

A conexão está aquecendo: o cabo está com defeito?

O aquecimento pode estar relacionado a carga acima do limite ou a uma conexão mal apertada. Verifique a corrente total e o torque, especificado entre 0,6 e 1,5 Nm, antes de substituir o cabo.

Devo escolher esse cabo ou comprar conectores e cabos separados?

Escolha o EVT329 se a instalação exigir a configuração em Y e as conexões especificadas. Se forem necessários comprimentos, quantidade de contatos ou configuração diferentes, compare os requisitos com outra montagem compatível.

Que cuidado devo ter ao instalar o cabo em movimento?

Em aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo. Confira também as condições de movimento declaradas para o produto.

Como evitar entrada de umidade nas conexões?

Assente e aperte corretamente os conectores, verificando as vedações EPDM e as condições de montagem. O grau de proteção declarado depende de uma instalação adequada.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular usado nas interfaces deste cabo; o produto tem uma conexão de 5 contatos e duas de 4 contatos.

Codificação A

Chaveamento mecânico da conexão M12 que deve corresponder à interface do dispositivo; não garante, por si só, compatibilidade elétrica.

IP69K

Grau de proteção declarado para o produto; a proteção efetiva depende da montagem correta das conexões.

Raio de flexão

Raio mínimo de curvatura do cabo em aplicação flexível, especificado em relação ao diâmetro do cabo.

EPDM

Material de vedação especificado para as conexões A/B.
