Cabo de Ligação IFM EVT256 2m - Indústria Alimentícia

Pré-visualizar: EVT256 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m, PVC, IP69K, M8/M12

EVT256 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m, PVC, IP69K, M8/M12

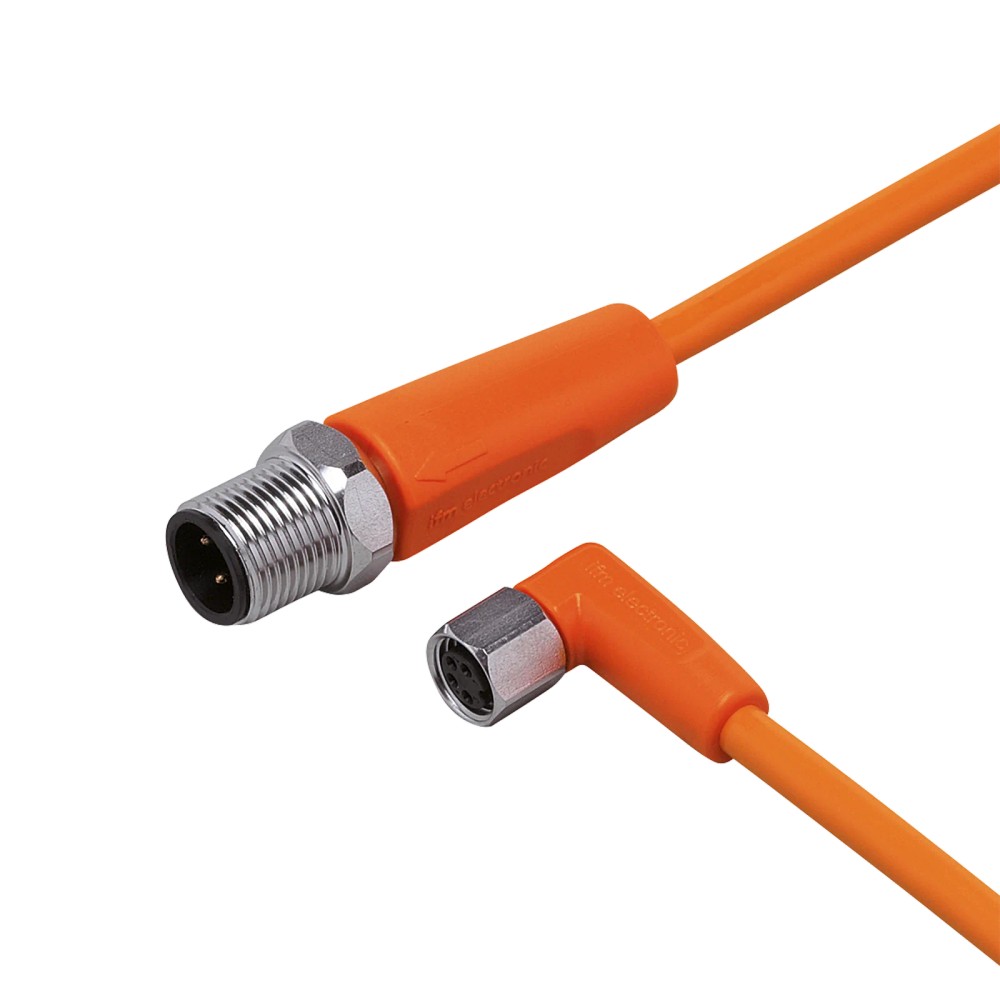

Imagem meramente ilustrativa

R$ 402,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT256
EAN: 4021179260770
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVT256 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m, PVC, IP69K, M8/M12"

Destaques do Produto

Comprimento

2 m

Conexões

M8 angular e M12 reto, ambos A-coded e com 4 contatos

Tensão

< 50 V AC / < 60 V DC

Corrente total

3 A

Proteção

IP65, IP67, IP68 e IP69K

Ambiente de uso

Áreas úmidas e higiênicas na indústria de alimentos; sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVT256, 2 m, PVC, IP69K, soquete M8 angular e conector M12 reto

O IFM EVT256 é um cabo de ligação de 2 m para conectar componentes com interfaces M8 e M12 em aplicações de áreas úmidas e higiênicas na indústria de alimentos. Possui condutores de 4 vias, contatos dourados e revestimento em PVC. É especificado com graus de proteção IP65, IP67, IP68 e IP69K e não contém silicone.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	2 m
Conexões	Soquete M8 angular e conector M12 reto; ambos com codificação A e 4 contatos
Material do cabo	PVC, laranja, Ø 4,9 mm
Condutores	4 x 0,34 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...80 °C; em movimento: 5...80 °C
Características	Sem silicone; contatos banhados a ouro; tolerâncias para dobras e deslocamentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão entre componentes com interface compatível: soquete M8 angular e conector M12 reto, ambos com codificação A e 4 contatos.
Aplicações em áreas úmidas e higiênicas na indústria de alimentos, conforme descrição do produto.
Instalações que atendam aos limites elétricos, ambientais e mecânicos especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir um tipo de conector, codificação, número de contatos ou comprimento diferentes dos especificados; confirme as interfaces do equipamento antes da compra.
Não utilize em condições que excedam os limites informados, como tensão, corrente, temperatura ou raio mínimo de flexão.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; a ficha também declara construção sem silicone.
Em instalações com movimento, respeite a faixa de temperatura móvel de 5...80 °C, o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de velocidade e aceleração especificados.
O uso em outros ambientes ou equipamentos não é confirmado na ficha; valide os requisitos de conexão, proteção e operação com os documentos do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVT256, 2 m, PVC, IP69K, soquete M8 angular e conector M12 reto, verifique estes pontos:

Escolha o EVT256 quando

A instalação exigir cabo de 2 m com soquete M8 angular e conector M12 reto, ambos A-coded e de 4 contatos, e os limites elétricos e ambientais do produto forem atendidos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, geometria de conector, codificação ou quantidade de contatos. A ficha não informa compatibilidade com configurações diferentes; compare as interfaces e os requisitos do equipamento.

Confira as condições de instalação

Para aplicação móvel, considere a faixa de temperatura móvel de 5...80 °C, o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de movimento especificados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	EVT256	Identificação do produto.
GTIN	4021179260770	Identificador comercial informado.
Part number do anúncio	EVT256	Identificador informado nos dados básicos do anúncio.
Part number do catálogo	VDOAF040VAS0002E04STGH040VAS	Identificador presente nos dados do catálogo.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão de operação informados na ficha.
Capacidade de carga total	3 A	Limite de carga total especificado.
Classe de proteção	III	Classificação indicada na ficha.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição elétrica indicada para o cabo.

Conexões elétricas
Cabo	2 m, PVC, laranja, Ø 4,9 mm	Construção e comprimento do cabo especificados.
Soquete	1 x M8, angular; codificação A; 4 contatos dourados	Configuração da extremidade fêmea.
Material do corpo do soquete	PVC, laranja	Material e cor informados para o corpo do soquete.
Bloqueio do soquete	1.4404 (aço inoxidável / 316L)	Material especificado para o mecanismo de bloqueio.
Vedação do soquete	EPDM	Material indicado para a vedação.
Torque máximo de aperto do soquete	0,3...0,5 Nm	Faixa de torque indicada para o soquete M8.
Conector	1 x M12, reto; codificação A; 4 contatos dourados	Configuração da extremidade macho.
Material do corpo do conector	PVC, laranja	Material e cor informados para o corpo do conector.
Bloqueio do conector	1.4404 (aço inoxidável / 316L)	Material especificado para o mecanismo de bloqueio.
Torque máximo de aperto do conector	0,6...1,5 Nm	Faixa de torque indicada para o conector M12.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações indicadas para o produto; observe a montagem correta das conexões.
Material do invólucro / revestimento	PVC	Material declarado para o cabo e os corpos das conexões.
Material da vedação	EPDM	Material declarado para a vedação do soquete.
Sem silicone	Sim	Característica especial indicada na ficha.
Contatos	Banhados a ouro	Material de acabamento dos contatos especificado.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em movimento	5...80 °C	Faixa informada para condição móvel.
Aviso de temperatura cULus	...50 °C	Limite indicado no aviso relativo a cULus.
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações de proteção declaradas para o produto.

Dados mecânicos e movimento
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada para as condições de movimento especificadas.
Ciclos de curvatura	> 1 milhão	Valor declarado na ficha para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro do cabo de 4,9 mm.
Esforço de torção	± 180 °/m	Limite de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada; não extrapolar para outra configuração sem confirmação do fabricante.
Dimensões informadas	15,5 x 15,5 x 49 mm	Dimensões listadas nos dados do catálogo; consulte o desenho dimensional para referência geométrica.
Peso	99,7 g	Peso informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. A conexão física é descrita como M8/M12, codificação A, com 4 contatos em cada extremidade.

Conexões

Elétrica Cabo de 2 m, PVC laranja, Ø 4,9 mm, 4 x 0,34 mm²; uma extremidade com soquete M8 angular e outra com conector M12 reto. Ambos possuem codificação A e 4 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A.

Processo Não se aplica como conexão de processo. Trata-se de conexão elétrica por soquete M8 e conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M8 angular, codificação A e 4 contatos em uma extremidade, e M12 reto, codificação A e 4 contatos na outra	✓	As duas interfaces correspondem às conexões especificadas para o cabo; confirme também os requisitos elétricos do equipamento.
Circuito dentro dos limites de tensão e capacidade de carga informados	✓	A ficha especifica < 50 V AC / < 60 V DC e capacidade de carga total de 3 A.
Equipamento que exige outro tipo de conector, codificação ou quantidade de contatos	✗	A configuração física especificada é M8 angular e M12 reto, ambos A-coded e com 4 contatos.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo; a compatibilidade de comunicação deve ser confirmada com os dados dos dispositivos conectados.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVT256, 2 m, PVC, IP69K, soquete M8 angular e conector M12 reto

Confirme que as interfaces do equipamento correspondem ao soquete M8 angular e ao conector M12 reto, ambos A-coded e com 4 contatos.
Verifique se a tensão e a carga do circuito permanecem dentro dos limites especificados para o cabo.
Inspecione o cabo, os contatos e as vedações antes da conexão; não instale componentes danificados.
Alinhe os conectores e acople-os sem forçar os contatos ou a rosca.
Aperte o soquete M8 entre 0,3 e 0,5 Nm e o conector M12 entre 0,6 e 1,5 Nm.
Em instalação flexível, respeite o raio mínimo de flexão e as condições de movimento indicadas na ficha.

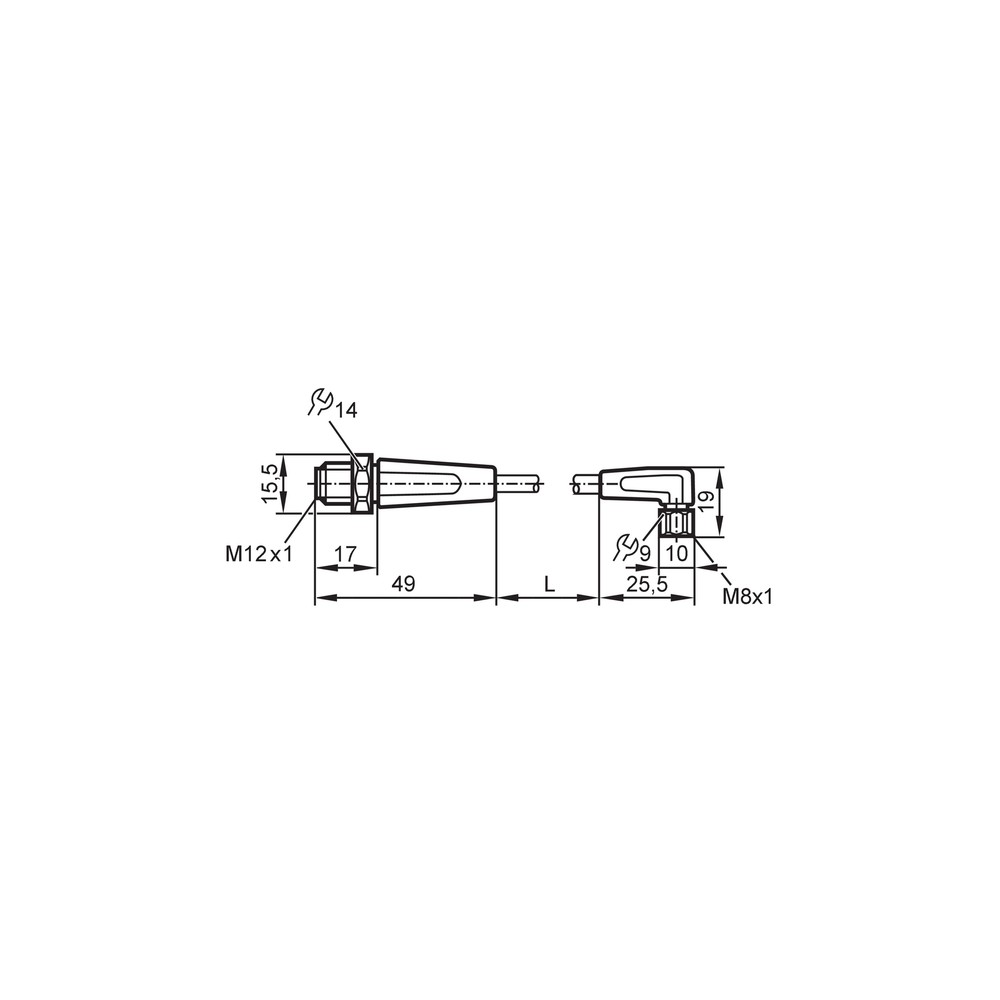

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece contato elétrico.	Conector não totalmente acoplado, contatos desalinhados ou interface incompatível.	Confirme o alinhamento e o acoplamento; confira se as duas interfaces do equipamento correspondem ao tipo, codificação e quantidade de contatos do cabo.
Sinal intermitente durante movimento do cabo.	Flexão abaixo do raio mínimo especificado ou movimento fora das condições indicadas.	Inspecione o percurso do cabo e compare o raio de flexão e as condições de movimento com os limites da ficha.
A conexão apresenta sinais de entrada de umidade.	Conexão inadequadamente acoplada ou vedação danificada; a proteção depende da montagem correta.	Verifique o acoplamento, a condição da vedação e a integridade dos conectores antes de substituir o cabo.
Aquecimento ou falha no circuito conectado.	Tensão ou carga elétrica acima dos limites especificados, ou problema no circuito associado.	Meça a tensão e confira a corrente total em relação aos limites de operação do cabo; inspecione também os contatos e o circuito conectado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT256 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT256 e para que serve?

É um cabo de ligação de 2 m destinado a conectar equipamentos por interfaces M8 e M12. A aplicação declarada é em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o EVT256?

O produto é o cabo de ligação EVT256 com as conexões descritas na ficha. Não há acessórios adicionais informados.

O EVT256 é compatível com qualquer conector M8 ou M12?

Não necessariamente: a ficha especifica um soquete M8 angular e um conector M12 reto, ambos com codificação A e 4 contatos. Confirme também a correspondência elétrica com os dispositivos conectados.

Posso usar o EVT256 com qualquer protocolo de comunicação?

A ficha não declara um protocolo de comunicação. Verifique a documentação dos dispositivos e do fabricante para confirmar a compatibilidade do circuito.

Ele serve para equipamento que exige conector M8 reto ou outra codificação?

Essa configuração não corresponde à especificação do EVT256, que tem soquete M8 angular, codificação A. Para outra geometria ou codificação, confirme a versão adequada com o fabricante.

Posso usar este cabo em uma aplicação que exige mais de 3 A?

Não conforme os limites informados: a capacidade de carga total especificada é 3 A. Confira a corrente do circuito antes de selecionar o cabo.

O que verificar se o sinal falha quando o cabo se movimenta?

Verifique se o cabo está sendo flexionado abaixo do raio mínimo especificado ou submetido a condições de movimento acima das indicadas. Inspecione também o acoplamento e os contatos.

O que pode causar umidade na conexão, apesar do grau IP informado?

Acoplamento incorreto ou dano à vedação pode comprometer a conexão. Confira o estado dos conectores e da vedação e a montagem antes de substituir o cabo.

Como escolher entre o EVT256 e um cabo de outra configuração?

Escolha o EVT256 quando as interfaces exigidas forem M8 angular e M12 reto, ambas A-coded e de 4 contatos, e o comprimento de 2 m atender à instalação. Se comprimento, geometria ou codificação forem diferentes, compare com outra configuração compatível.

Quais cuidados devo ter ao instalar o cabo em uma aplicação flexível?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de movimento e temperatura informados. Aperte as conexões dentro das faixas de torque especificadas para cada extremidade.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração de chaveamento da conexão; o cabo possui codificação A nas extremidades M8 e M12. (Ref.: conexão elétrica do soquete e do conector)

Grau de proteção IP

Classificação de proteção indicada para o invólucro do produto; o EVT256 especifica IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

Raio mínimo de flexão

Limite mínimo de curvatura do cabo em aplicação flexível, especificado como 10 vezes o diâmetro do cabo. (Ref.: raio de flexão em aplicação flexível)

Capacidade de carga total

Limite de corrente total indicado para o cabo. (Ref.: capacidade de carga total: 3 A)

A-coded

Forma abreviada de indicar a codificação A das conexões, que deve corresponder à interface do equipamento. (Ref.: codificação A)
