Cabo de Ligação IFM EVT153 10m

Pré-visualizar: EVT153 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC IP69K

EVT153 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC IP69K

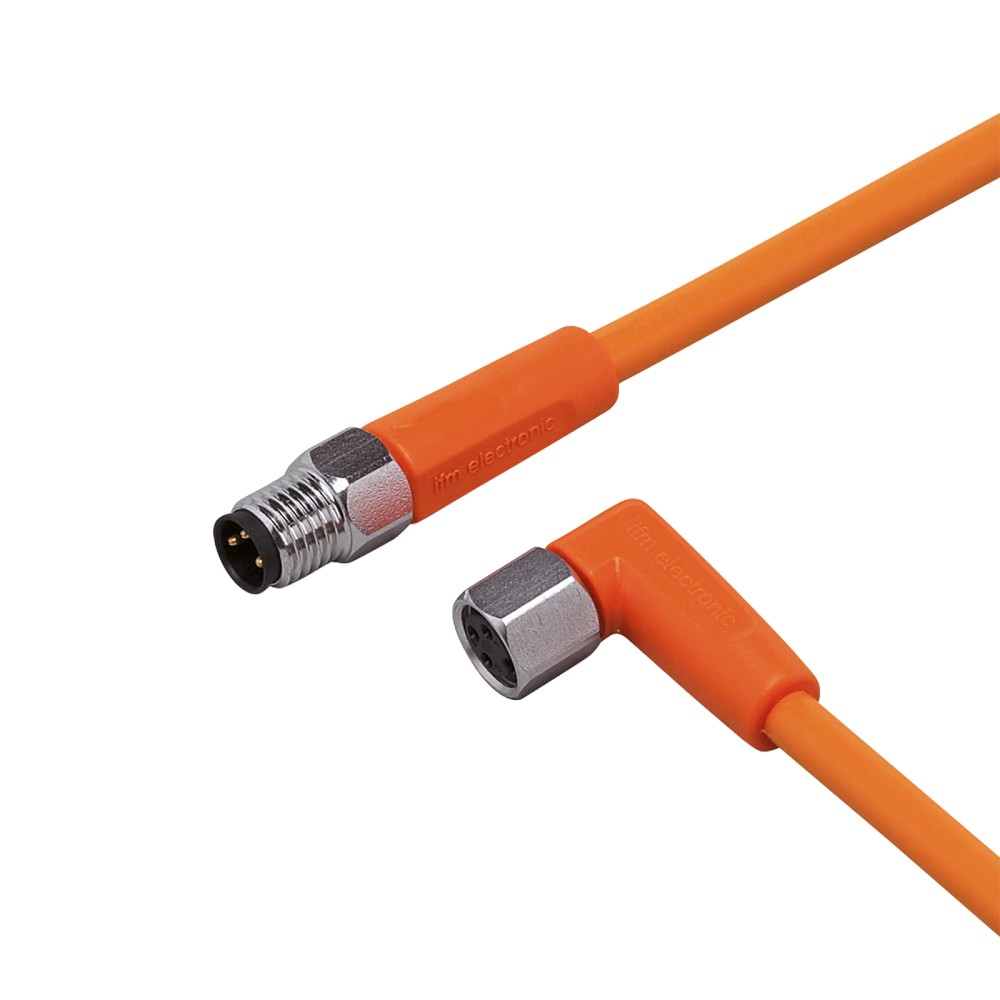

Imagem meramente ilustrativa

R$ 493,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT153
EAN: 4021179251945
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVT153 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC IP69K"

Destaques do Produto

Comprimento

10 m

Conexões

M8 angular e M8 reto, codificação A, 3 contatos

Tensão de operação

< 50 V AC / < 60 V DC

Proteção

IP65, IP67, IP68 e IP69K

Aplicação informada

Áreas úmidas e higiênicas na indústria de alimentos

Material

PVC; sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVT153 para indústria alimentícia, 10 m, PVC, IP65/IP67/IP68/IP69K

O IFM EVT153 é um cabo de ligação para áreas úmidas e higiênicas da indústria de alimentos. Possui 10 m de comprimento, revestimento de PVC e proteção indicada como IP65, IP67, IP68 e IP69K. Conta com conectores M8 de 3 contatos banhados a ouro e tensão de operação inferior a 50 V AC / 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	10 m
Revestimento do cabo	PVC, laranja
Diâmetro do cabo	4,9 mm
Conexões	1 x M8 angular e 1 x M8 reto; codificação A
Contatos	3 por conector, dourados
Tensão de operação	< 50 V AC / < 60 V DC
Proteção	IP65, IP67, IP68 e IP69K
Corrente total admissível	3 A
Temperatura ambiente	-25 a 80 °C; móvel: 5 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de equipamentos em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada pelo fabricante.
Instalações que requerem cabo de 10 m, conectores M8 de codificação A com 3 contatos e tensão dentro dos limites informados.
Aplicações com flexão e deslocamento, respeitando as condições especificadas para ciclos de curvatura, raio mínimo e velocidade de movimento.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir conexão diferente de M8 angular e M8 reto, codificação A, ou quantidade de contatos diferente de 3; confirme a interface necessária no equipamento.
Não utilizar fora dos limites elétricos, ambientais ou mecânicos informados pelo fabricante. A ficha não especifica compatibilidade com protocolos ou modelos de dispositivos específicos.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: ligação em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara proteção IP65, IP67, IP68 e IP69K; confirme no datasheet as condições de montagem e uso associadas a cada grau.
Possibilidade de uso em instalações com flexão ou deslocamento, desde que respeitados o raio mínimo de 10 vezes o diâmetro, a faixa de temperatura móvel de 5 a 80 °C e as condições de movimento especificadas pelo fabricante.
A ficha não identifica protocolos ou modelos de equipamentos compatíveis. A adequação a um dispositivo específico depende da interface M8, codificação, pinagem e requisitos elétricos desse equipamento.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVT153 para indústria alimentícia, 10 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT153 quando

A instalação exigir cabo de ligação de 10 m, conectores M8 A de 3 contatos, uma extremidade angular e outra reta, e os limites de tensão, temperatura e movimento forem atendidos.

Verifique outra configuração quando

O equipamento exigir outra conexão, codificação, quantidade de contatos ou comprimento. A ficha fornecida não identifica protocolos nem dispositivos compatíveis; confirme esses requisitos no datasheet e na documentação do equipamento conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	EVT153	Identificação do produto.
GTIN	4021179251945	Código global de identificação.
Part number do anúncio	EVT153	Identificação apresentada na fonte primária do anúncio.
Part number do catálogo	VDOAF030VAS0010E03STGF030VAS	Identificação adicional encontrada nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados para operação.
Capacidade de carga total	3 A	Capacidade total declarada para o cabo.
Classe de proteção elétrica	III	Classe indicada nos dados técnicos.
Seção e composição dos condutores	3 x 0,34 mm²; 42 x Ø 0,1 mm	Construção indicada para os condutores do cabo.

Conexões elétricas
Conexão do cabo	10 m, PVC, laranja, Ø 4,9 mm	Construção e comprimento do cabo.
Conector	1 x M8 reto; codificação A; 3 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 / 316L	Configuração descrita para uma extremidade.
Soquete	1 x M8 angular; codificação A; 3 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 / 316L; vedação EPDM	Configuração descrita para a outra extremidade.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa indicada para o aperto das conexões.
Protocolo de comunicação	Não especificado	A ficha fornecida não identifica protocolos.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção efetiva depende da conexão corretamente montada e das condições especificadas pelo fabricante.
Material do revestimento e do invólucro	PVC	Material declarado para o cabo e os corpos dos conectores.
Material do bloqueio	Aço inoxidável 1.4404 / 316L	Material declarado para os elementos de bloqueio.
Material da vedação	EPDM	Material declarado para a vedação do soquete.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Isento de silicone	Sim	Característica indicada na ficha.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa indicada para a condição ambiente.
Temperatura ambiente em movimento	5 a 80 °C	Faixa indicada para a condição móvel.
Aviso de temperatura cULus	Até 50 °C	Limite informado na observação cULus.

Dados mecânicos e movimento
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado para instalação flexível; aplicar ao diâmetro de 4,9 mm do cabo.
Ciclos de curvatura	> 1 milhão	Resistência declarada a ciclos de curvatura nas condições de ensaio do fabricante.
Esforço de torção	± 180 °/m	Valor de torção especificado por metro.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o cabo.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Dimensões indicadas	10 x 10 x 36 mm	Dimensões apresentadas nos dados do catálogo; consulte o desenho dimensional para identificar as referências.
Peso	353,7 g	Massa indicada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica fornecida; verifique os requisitos do dispositivo conectado.

Conexões

Elétrica Cabo de 10 m em PVC, 3 x 0,34 mm²; 1 conector M8 reto e 1 conector M8 angular, ambos com codificação A e 3 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. Confirmar a pinagem e a atribuição dos contatos na documentação do equipamento conectado.

Processo Não aplicável: é um cabo de ligação elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interfaces M8 de codificação A, 3 contatos, e requisitos elétricos dentro dos limites especificados	✓	A ficha especifica conectores M8 A de 3 contatos e tensão inferior a 50 V AC / 60 V DC; confirme a pinagem no equipamento.
Equipamento que requer conexão diferente de M8, outra codificação ou quantidade de contatos diferente	✗	A configuração documentada do cabo é M8, codificação A, com 3 contatos.
Aplicação que exige protocolo de comunicação determinado	✗	A ficha fornecida não declara protocolo nem compatibilidade com dispositivos específicos; é necessário validar a interface elétrica e a pinagem.
Uso em área úmida e higiênica da indústria de alimentos, dentro das condições ambientais e de instalação especificadas	✓	Essa aplicação é indicada na descrição do produto; observe os graus de proteção declarados e os limites de temperatura e montagem.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVT153 para indústria alimentícia, 10 m, PVC, IP65/IP67/IP68/IP69K

Confirme que as interfaces dos equipamentos correspondem a M8, codificação A, 3 contatos, e valide a pinagem na documentação aplicável.
Verifique se o comprimento de 10 m atende ao percurso e se tensão e corrente permanecem dentro dos limites especificados.
Inspecione os conectores, contatos, vedação e cabo antes da montagem; não instale componentes danificados.
Conecte as extremidades reta e angular às interfaces correspondentes, alinhando os conectores sem forçar os contatos.
Aperte as conexões dentro da faixa indicada de 0,3 a 0,5 Nm e confirme o assentamento da vedação.
Na instalação móvel, respeite o raio mínimo de flexão e as condições de temperatura e movimento especificadas pelo fabricante.

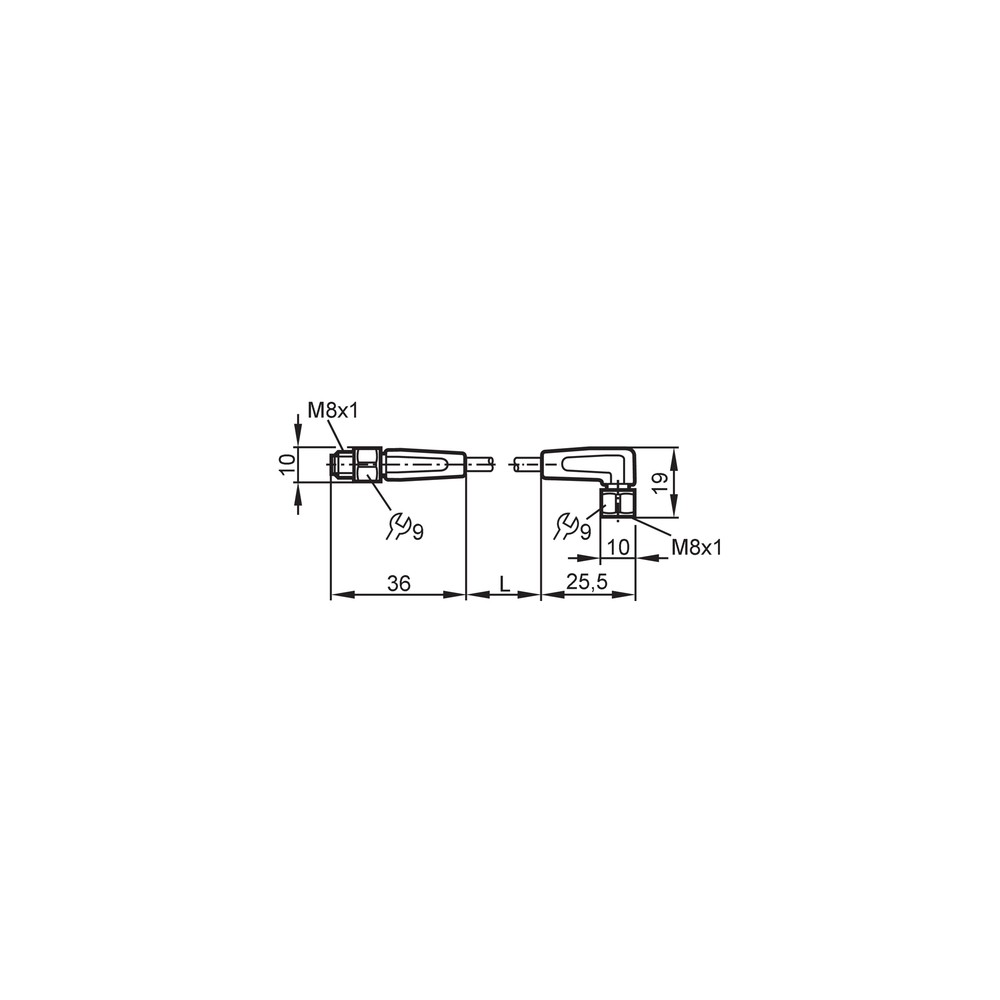

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não inicia ou não reconhece a conexão.	Conector incompatível, contatos sem assentamento ou pinagem diferente da exigida pelo equipamento.	Confirme a codificação e o número de contatos da interface, inspecione o encaixe e compare a pinagem com a documentação dos dispositivos.
Interrupções ou sinais instáveis durante movimento do cabo.	Flexão abaixo do raio mínimo, esforço mecânico ou instalação fora das condições de movimento especificadas.	Inspecione o trajeto e o raio de curvatura; compare a instalação com o mínimo de 10 vezes o diâmetro e os limites de movimento informados.
Umidade ou falha de conexão após limpeza ou exposição ambiental.	Conector mal apertado, vedação desalojada ou montagem incompatível com as condições de proteção requeridas.	Inspecione o assentamento da vedação e o aperto da conexão; confirme as condições de uso no datasheet antes de atribuir a falha ao cabo.
Aquecimento ou falha elétrica sob carga.	Tensão ou corrente acima dos limites especificados, ou contato inadequado na interface.	Meça a tensão e a corrente do circuito e compare com os limites do cabo; com o circuito desenergizado, verifique o estado e o encaixe dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT153 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT153 e para que tipo de aplicação serve?

É um cabo de ligação da IFM destinado a áreas úmidas e higiênicas na indústria de alimentos. A compatibilidade com um equipamento específico depende da interface elétrica e da pinagem.

Quais conectores e contatos esse cabo tem?

A ficha especifica um conector M8 reto e um M8 angular, ambos com codificação A e 3 contatos dourados. Confira se a configuração corresponde às interfaces dos dispositivos.

Esse cabo acompanha acessórios ou outros itens?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Não há indicação de itens adicionais.

Posso usar o EVT153 se meu equipamento precisa de conector M12?

A ficha do EVT153 especifica conexões M8, não M12. Portanto, não corresponde a uma interface que exija M12.

Esse cabo é indicado para qualquer protocolo ou dispositivo?

Não há protocolo nem modelos de dispositivos declarados na ficha. Valide a pinagem e os requisitos elétricos do equipamento antes da instalação.

O equipamento não reconhece o cabo: o que devo verificar antes de trocá-lo?

Verifique o encaixe, a codificação e o número de contatos e compare a pinagem com a documentação do equipamento. A ficha não declara compatibilidade com dispositivos específicos.

A conexão falha quando o cabo se movimenta; o que pode causar isso?

Uma causa possível é flexão abaixo do raio mínimo ou esforço mecânico acima das condições previstas. Inspecione o percurso e compare a instalação com os limites de movimento informados.

Como escolho entre o EVT153 e outro cabo de ligação?

Escolha o EVT153 se o percurso exigir 10 m e as interfaces forem M8 A de 3 contatos, uma reta e outra angular, respeitando os limites elétricos e ambientais. Se qualquer requisito diferir, compare a configuração com a ficha do cabo alternativo e do equipamento.

Qual cuidado devo ter ao instalar esse cabo em um percurso móvel?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de temperatura e movimento indicadas. Confira também o aperto das conexões, especificado entre 0,3 e 0,5 Nm.

Como confirmar a pinagem antes de colocar o cabo em operação?

Consulte a documentação do equipamento conectado e compare-a com a configuração M8 A de 3 contatos do cabo. A ficha fornecida não apresenta uma tabela de pinagem.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração de encaixe do conector M8 indicada para as duas extremidades deste cabo. (Ref.: conexões elétricas — codificação A)

Grau de proteção IP

Classificação declarada para proteção contra ingresso de agentes externos, conforme condições específicas de montagem e ensaio. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio de curvatura especificado para a aplicação flexível do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Corrente total declarada para o cabo nas condições aplicáveis de uso. (Ref.: 3 A)

Classe de proteção III

Classe elétrica indicada nos dados técnicos do produto. (Ref.: classe de proteção III)
