Cabo de Ligação IFM EVT152

Pré-visualizar: EVT152 IFM - Cabo de Ligação IFM Indústria Alimentícia 5m PVC IP69K

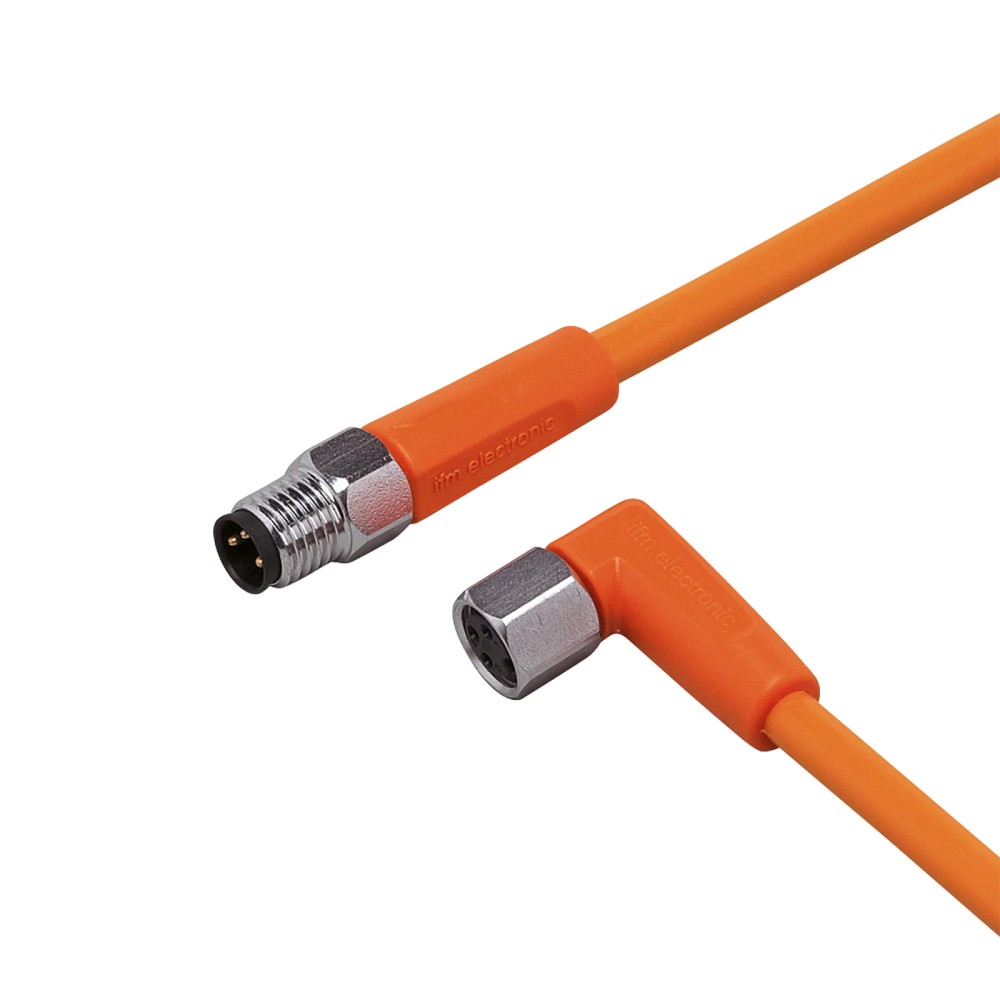

EVT152 IFM - Cabo de Ligação IFM Indústria Alimentícia 5m PVC IP69K

Imagem meramente ilustrativa

R$ 436,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT152
EAN: 4021179251938
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVT152 IFM - Cabo de Ligação IFM Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Comprimento

5 m

Conectores

M8, codificação A, 3 contatos; um reto e um angular

Tensão de operação

Menor que 50 V AC ou 60 V DC

Carga total

Até 3 A

Ambiente

IP65/IP67/IP68/IP69K; aplicação indicada em áreas úmidas e higiênicas da indústria de alimentos

Material do cabo

PVC, sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVT152, 5 m, PVC, conectores M8 reto e angular, IP65/IP67/IP68/IP69K

O IFM EVT152 é um cabo de ligação de 5 m para conectar componentes com interfaces M8 de codificação A em aplicações de automação. Possui um conector M8 reto e um angular, ambos com 3 contatos dourados. O cabo em PVC é indicado pelo fabricante para áreas úmidas e higiênicas da indústria de alimentos e tem graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVT152
Comprimento	5 m
Conexões	1 x M8 reto e 1 x M8 angular; codificação A; 3 contatos em cada lado
Material do cabo	PVC, laranja; Ø 4,9 mm
Condutores	3 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25…80 °C; em movimento: 5…80 °C
Material da porca e vedação	Aço inoxidável 1.4404 (316L); vedação EPDM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interfaces M8 de codificação A e 3 contatos, respeitando a configuração de um lado reto e outro angular.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada pelo fabricante.
Aplicações dentro dos limites informados de tensão, carga, temperatura, velocidade de deslocamento e proteção ambiental.

⚠ Considere outro se precisa de:

Não selecionar para circuitos cuja tensão exceda < 50 V AC ou < 60 V DC, ou cuja carga total ultrapasse 3 A.
Não selecionar se o equipamento exigir conexão diferente de M8, codificação A, 3 contatos, ou outra disposição de conectores; confirme também o encaixe mecânico.
Não usar em movimento abaixo da temperatura ambiente móvel especificada de 5 °C ou fora dos limites ambientais aplicáveis indicados na ficha.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas da indústria de alimentos, respeitando os graus de proteção especificados e a instalação adequada.
Aplicação possível, a validar no equipamento: ligação de dispositivos com interface M8 de codificação A e 3 contatos, quando a pinagem, os sinais e os limites elétricos forem compatíveis.
Em instalações com movimento, observar a temperatura ambiente móvel de 5…80 °C, o raio mínimo de curvatura de 10 vezes o diâmetro e as condições de velocidade e aceleração indicadas na ficha.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVT152, 5 m, PVC, conectores M8 reto e angular, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT152 quando

A instalação exigir cabo de 5 m, conectores M8 de codificação A com 3 contatos (um reto e outro angular), revestimento de PVC e operação dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento conectado exigir outro tipo de conexão, codificação, número de contatos, comprimento ou geometria. Confirme a interface do dispositivo e os limites do circuito no datasheet antes da seleção.

Avalie as condições de movimento

Para instalação flexível, considere o raio de curvatura mínimo de 10 vezes o diâmetro do cabo e os limites de temperatura, velocidade e aceleração informados na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria do produto informada na ficha.
Código / SKU	EVT152	Identificador do produto no anúncio.
Marca	ifm / IFM	Fabricante indicado no anúncio e na ficha.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada no catálogo.
Quantidade na embalagem	1 peça	Quantidade informada para a embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de operação indicados na ficha.
Capacidade de carga total	3 A	Capacidade total informada para o cabo.
Classe de proteção	III	Classe indicada na ficha.

Conexões e condutores
Lado 1	1 x M8 reto; codificação A; 3 contatos dourados; corpo em PVC laranja	Configuração mecânica e dos contatos de uma extremidade.
Lado 2	1 x M8 angular; codificação A; 3 contatos dourados; corpo em PVC laranja	Configuração mecânica e dos contatos da outra extremidade.
Condutores	3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica do cabo especificada na ficha.
Contatos	Banhados a ouro	Acabamento dos contatos informado pelo fabricante.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção indicados na ficha; a proteção depende da instalação e das condições de uso correspondentes.
Temperatura ambiente	-25…80 °C	Faixa ambiente informada para o produto.
Temperatura ambiente móvel	5…80 °C	Faixa indicada para utilização em movimento.
Limite cULus	…50 °C	A ficha registra a indicação cULus com limite de temperatura de 50 °C; consulte o datasheet para a condição completa.
Sem silicone	Sim	Característica declarada na ficha.

Dados mecânicos
Comprimento	5 m	Comprimento nominal do cabo.
Material e cor do cabo	PVC, laranja	Material e cor indicados para o revestimento.
Diâmetro do cabo	Ø 4,9 mm	Diâmetro informado na especificação do cabo.
Porca de bloqueio	Aço inoxidável 1.4404 (316L)	Material especificado para o bloqueio dos conectores.
Vedação	EPDM	Material de vedação informado para o conector angular.
Torque máximo de aperto	0,3…0,5 Nm	Faixa indicada para o aperto dos conectores.
Tolerância a dobras e deslocamentos	Sim	Característica declarada na descrição do cabo.
Ciclos de curvatura	> 1 milhão	Número de ciclos informado na ficha.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Limite mínimo especificado para aplicação flexível.
Esforço de torção	± 180°/m	Valor de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado para as condições de deslocamento descritas.
Dimensões informadas	10 x 10 x 36 mm	Dimensões registradas no conjunto de dados; consulte o desenho dimensional para confirmar a referência dimensional.
Peso	187,6 g	Peso registrado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; trata-se de um cabo de ligação passivo.

Conexões

Elétrica Dois conectores M8, codificação A, com 3 contatos dourados cada: um reto e um angular. Condutores: 3 x 0,34 mm² (42 x Ø 0,1 mm). Tensão de operação < 50 V AC / < 60 V DC e capacidade de carga total de 3 A. A compatibilidade elétrica depende dos sinais e da pinagem exigidos pelos dispositivos; confirme-os no datasheet do equipamento conectado.

Processo Não aplicável: o produto é um cabo de ligação elétrico e não possui conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M8, codificação A e 3 contatos, com configuração correspondente às extremidades do cabo	✓	A ficha especifica um conector M8 reto e um angular, ambos de codificação A e 3 contatos. A pinagem do dispositivo deve ser confirmada separadamente.
Circuito dentro dos limites de tensão e carga informados	✓	A tensão de operação é < 50 V AC / < 60 V DC e a capacidade de carga total é 3 A.
Dispositivo que exige outro tipo de conector, codificação ou número de contatos	✗	A configuração física documentada é M8, codificação A, 3 contatos em cada extremidade; outra configuração não corresponde à ficha.
Aplicação em área úmida ou higiênica na indústria de alimentos	✓	Essa aplicação é indicada na ficha, com graus de proteção IP65, IP67, IP68 e IP69K; a montagem correta e as condições de uso continuam necessárias.
Circuito que excede a tensão ou a capacidade de carga especificadas	✗	A operação fora dos limites elétricos informados não está especificada para este cabo.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVT152, 5 m, PVC, conectores M8 reto e angular, IP65/IP67/IP68/IP69K

Confirme que os dispositivos possuem conexões M8 de codificação A e 3 contatos, e verifique a pinagem e os sinais no datasheet dos equipamentos.
Confira o comprimento necessário e planeje o percurso sem exceder os limites de curvatura e movimento especificados.
Inspecione cabo, contatos, corpo dos conectores e vedação antes da montagem; não instale componentes danificados.
Alinhe os conectores M8 com as respectivas interfaces e acople sem forçar ou torcer o cabo.
Aperte respeitando o torque máximo indicado de 0,3…0,5 Nm.
Após a montagem, verifique o acoplamento, a fixação do cabo e a operação do circuito dentro dos limites elétricos e ambientais.

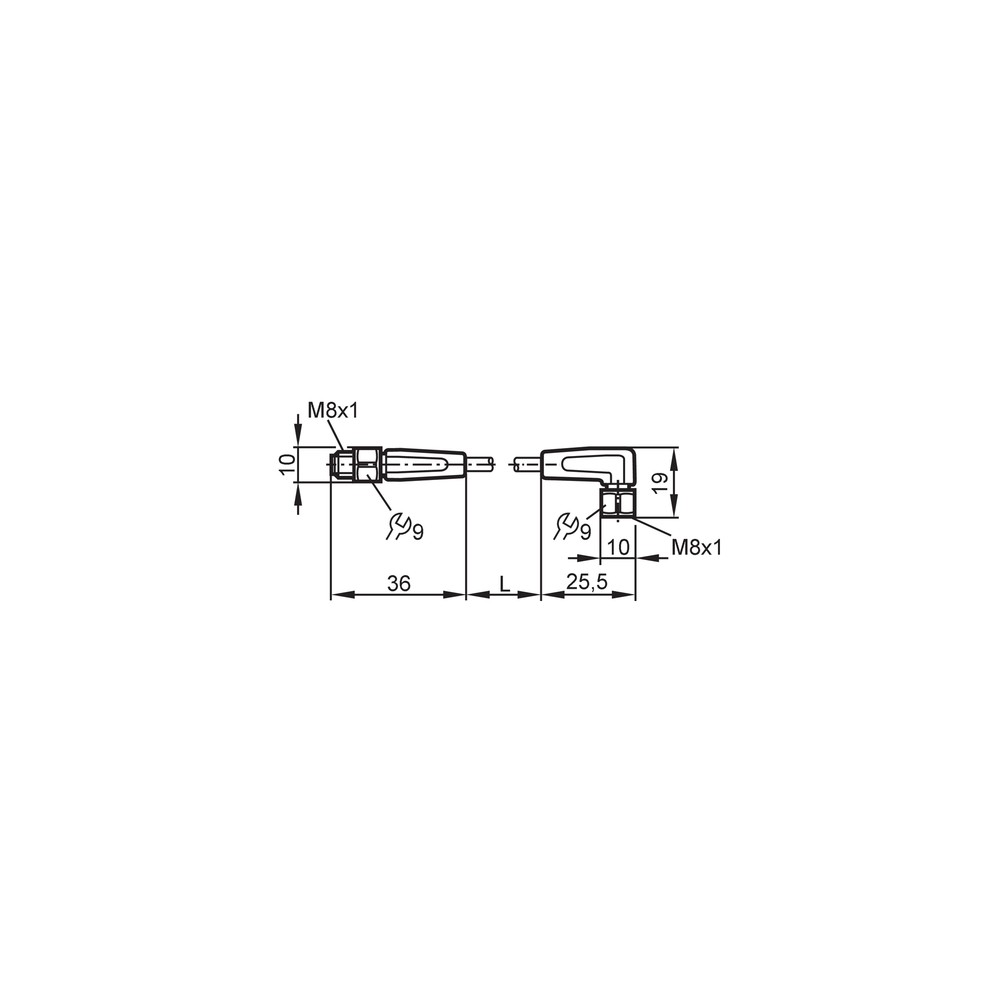

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não transmite o sinal esperado.	Conector não totalmente acoplado, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Verifique o acoplamento M8, compare a pinagem dos dispositivos com os respectivos datasheets e meça tensão e carga do circuito.
Há interrupções de sinal quando o cabo se movimenta.	Possível dano ou esforço excessivo no cabo, ou raio de curvatura inferior ao especificado.	Inspecione o revestimento e os conectores, confira o raio de curvatura e teste a continuidade enquanto movimenta o cabo sem exceder os limites de uso.
É observada entrada de umidade na conexão.	Conector desalinhado, acoplamento incompleto, vedação danificada ou condição de instalação incompatível com a proteção requerida.	Inspecione o encaixe, a vedação EPDM e as superfícies de contato; confirme que o conjunto foi montado conforme as instruções do fabricante.
O conector apresenta folga ou sinais de dano após a montagem.	Aperto inadequado ou força mecânica aplicada ao conector ou ao cabo.	Verifique o estado das roscas e do corpo do conector e confirme o torque aplicado em relação à faixa especificada de 0,3…0,5 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT152 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT152 e para que serve?

É um cabo de ligação de 5 m com conectores M8 para conexão de componentes de automação. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Quais são as conexões e os contatos desse cabo?

Ele tem um conector M8 reto e um angular, ambos com codificação A e 3 contatos banhados a ouro. A pinagem precisa ser conferida com os equipamentos conectados.

O EVT152 serve para qualquer dispositivo M8?

Não é possível afirmar compatibilidade com todo dispositivo M8. A ficha especifica codificação A e 3 contatos; confirme também a pinagem, os sinais e o encaixe mecânico do equipamento.

Posso usar esse cabo em um circuito acima de 3 A ou da tensão especificada?

Não. A ficha informa capacidade de carga total de 3 A e tensão de operação inferior a 50 V AC ou 60 V DC.

O dispositivo não funciona depois de conectar o EVT152; o que devo verificar?

Confira se os conectores estão totalmente acoplados e se a pinagem corresponde aos dispositivos. Verifique também a tensão e a carga do circuito nos limites informados para o cabo.

O sinal falha quando o cabo se movimenta; preciso trocar o cabo?

Não necessariamente. Antes, inspecione o cabo e os conectores e verifique se o raio de curvatura e as condições de movimento respeitam os limites da ficha.

Esse produto é um kit com acessórios ou um cabo avulso?

A ficha informa embalagem com 1 peça e não lista acessórios incluídos. O produto descrito é o cabo EVT152.

Como escolher entre este cabo e outro cabo M8?

Compare comprimento, codificação, número de contatos, geometria dos conectores, pinagem e limites elétricos. O EVT152 tem 5 m, codificação A, 3 contatos e extremidades reta e angular.

Qual cuidado devo ter ao instalar o conector?

Alinhe e acople sem forçar; use o torque máximo especificado de 0,3…0,5 Nm. Evite torcer ou dobrar o cabo abaixo do raio mínimo de curvatura informado.

A ficha informa garantia ou procedência do EVT152?

A ficha fornecida não especifica condições de garantia ou procedência comercial. Consulte o datasheet do fabricante para informações técnicas adicionais.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para os conectores M8; deve corresponder à interface do dispositivo conectado (Ref.: codificação A).

Grau de proteção IP

Classificação de proteção do invólucro indicada para o cabo e os conectores; a ficha lista IP65, IP67, IP68 e IP69K (Ref.: grau de proteção).

Raio de curvatura

Raio mínimo de dobra permitido para a aplicação flexível; a ficha especifica 10 vezes o diâmetro do cabo (Ref.: raio mínimo de curvatura em aplicação flexível).

Torque de aperto

Força de rotação aplicada ao acoplamento durante a montagem; a faixa indicada é 0,3…0,5 Nm (Ref.: torque máximo de aperto).

Capacidade de carga total

Limite de corrente total informado para a operação do cabo, sem exceder 3 A (Ref.: capacidade de carga total).
