Cabo de Ligação IFM EVT150

Pré-visualizar: EVT150 IFM - Cabo de Ligação IFM Indústria Alimentícia 1m PVC IP69K

EVT150 IFM - Cabo de Ligação IFM Indústria Alimentícia 1m PVC IP69K

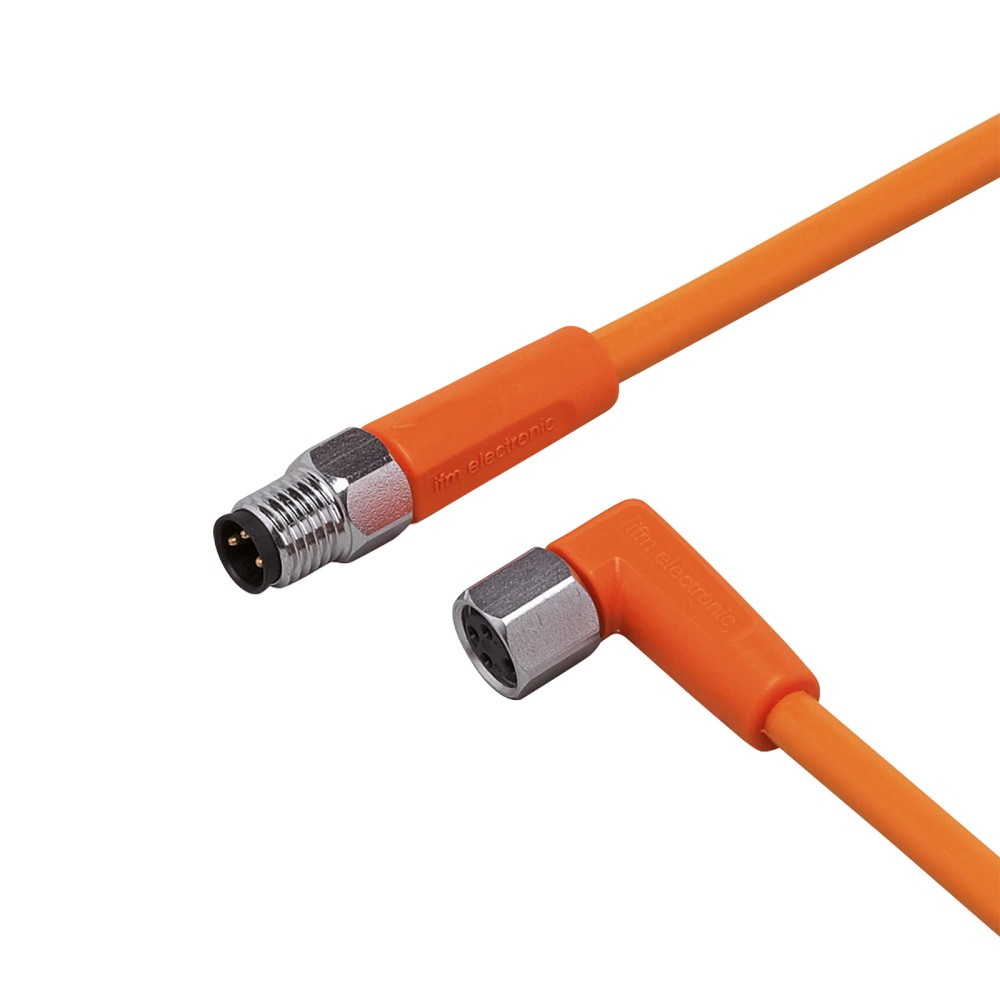

Imagem meramente ilustrativa

R$ 396,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT150
EAN: 4021179251914
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVT150 IFM - Cabo de Ligação IFM Indústria Alimentícia 1m PVC IP69K"

Destaques do Produto

Comprimento

1 m

Conexão

M8, codificação A, 3 contatos; um conector angular e um reto

Tensão máxima de operação

< 50 V AC / < 60 V DC

Corrente total máxima

3 A

Proteção

IP65, IP67, IP68 e IP69K

Material e característica

Cabo em PVC, sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT150 IFM – Cabo de ligação para indústria alimentícia, 1 m, PVC, IP65/IP67/IP68/IP69K

O EVT150 é um cabo de ligação IFM destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui 1 m de cabo em PVC e conexões M8 com codificação A, uma angular e outra reta. Conta com contatos banhados a ouro, construção sem silicone e graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	1 m
Conexões	1 x M8 angular e 1 x M8 reto; codificação A
Contatos	3 em cada conexão; banhados a ouro
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Revestimento do cabo	PVC, laranja; Ø 4,9 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Condições de flexão	Raio mínimo de 10 x o diâmetro do cabo em aplicação flexível; mais de 1 milhão de ciclos de curvatura
Temperatura ambiente	-25 a 80 °C; em condição móvel, 5 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface M8, codificação A e 3 contatos, desde que a configuração elétrica e os limites de operação sejam compatíveis.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha.
Aplicações com movimentação do cabo dentro dos limites especificados para temperatura, raio de flexão e movimento.

⚠ Considere outro se precisa de:

Aplicações que excedam a tensão de operação informada (< 50 V AC / < 60 V DC) ou a capacidade de carga total de 3 A.
Montagens que exijam conectores com codificação, número de contatos ou geometria diferentes de M8 A, 3 contatos, angular e reto.
Instalações flexíveis que não permitam respeitar o raio mínimo de curvatura de 10 x o diâmetro do cabo.

APLICAÇÕES E USO

Uso em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha do fabricante.
Interligação de dispositivos com conexões M8 A de 3 contatos, quando a pinagem e os limites elétricos forem compatíveis; essa compatibilidade deve ser verificada nos dispositivos conectados.
Instalações com movimento do cabo dentro das condições informadas: temperatura móvel de 5 a 80 °C, raio mínimo de flexão de 10 x o diâmetro e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMO ESCOLHER

Antes de comprar o EVT150 IFM – Cabo de ligação para indústria alimentícia, 1 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT150 quando

A instalação exigir cabo de 1 m com uma conexão M8 angular e outra reta, ambas A-coded e de 3 contatos, além dos limites elétricos e ambientais indicados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outro padrão de conexão ou outra quantidade de contatos. A ficha deste produto especifica 1 m e conexões M8 A de 3 contatos.

Avalie as condições de movimento

Para uso flexível, confirme que a temperatura móvel esteja entre 5 e 80 °C e que o raio de curvatura respeite o mínimo de 10 vezes o diâmetro do cabo; a ficha também informa mais de 1 milhão de ciclos de curvatura.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do componente.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	EVT150	Identificação do produto.
GTIN	4021179251914	Código global de identificação informado no anúncio.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados na ficha.

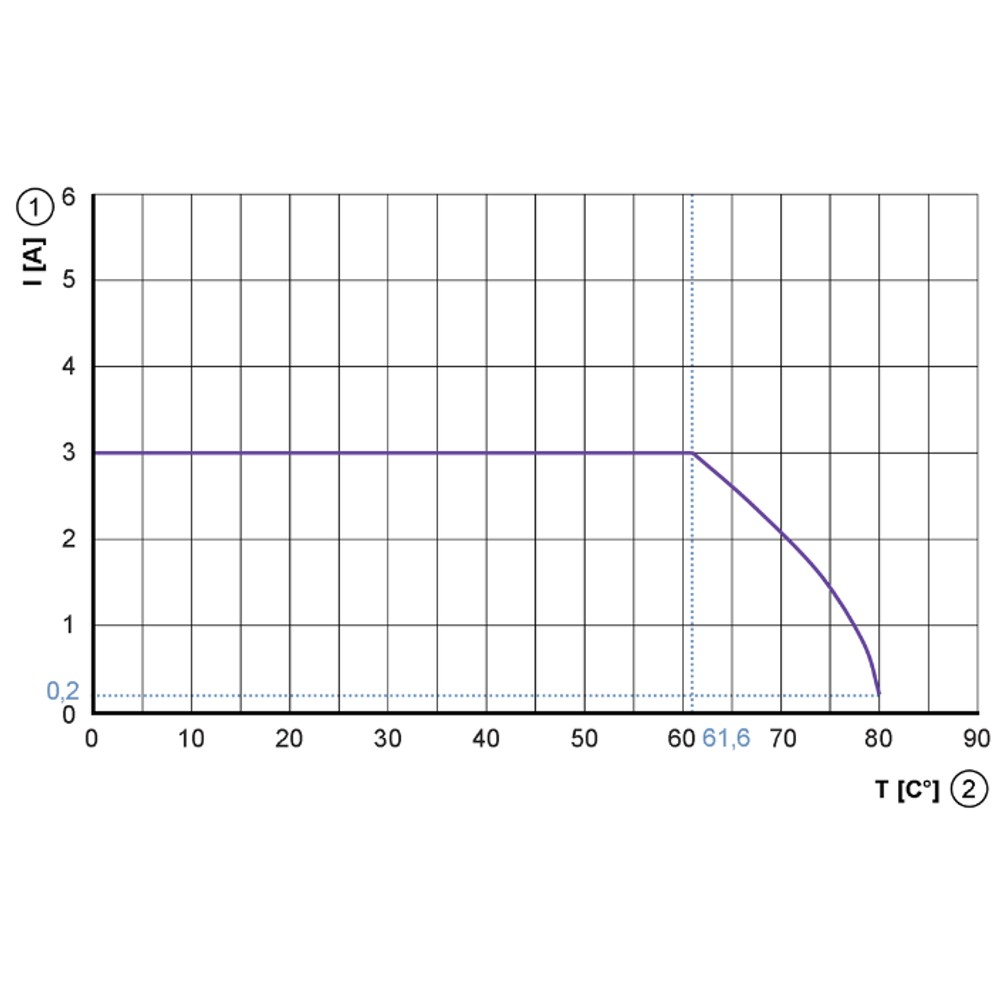

Capacidade de carga total	3 A	Limite de carga total informado.
Classe de proteção elétrica	III	Classe indicada na ficha.

Conexões elétricas
Conexão do cabo	1 m; PVC laranja; Ø 4,9 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e seção dos condutores informadas para o cabo.

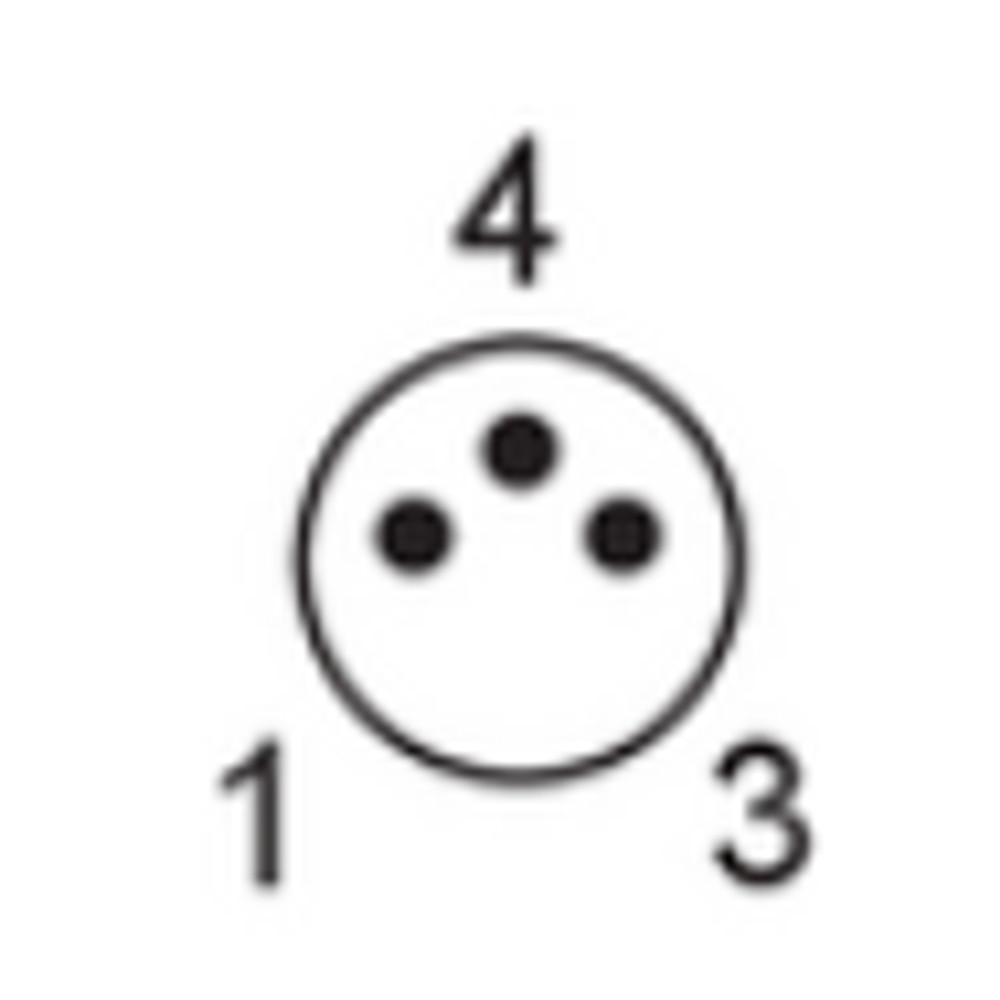

Conexão elétrica — soquete	1 x M8, angular; codificação A; 3 contatos dourados; corpo em PVC laranja; vedação EPDM; bloqueio em aço inoxidável 1.4404 / 316L; torque de aperto máximo de 0,3 a 0,5 Nm	Características da conexão angular descrita na ficha.
Conexão elétrica — conector	1 x M8, reto; codificação A; 3 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 / 316L; torque de aperto máximo de 0,3 a 0,5 Nm	Características da conexão reta descrita na ficha.
Contatos	Banhados a ouro	Materialização dos contatos indicada para as conexões.
Torque de aperto	0,3 a 0,5 Nm	Máximo informado para o aperto das conexões M8.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus declarados para o produto; a condição de montagem deve ser considerada.
Material do cabo / invólucro	PVC	Material indicado para o cabo e o corpo das conexões.
Material da vedação	EPDM	Material de vedação informado para a conexão angular.
Material do bloqueio	Aço inoxidável 1.4404 / 316L	Material especificado para os bloqueios das conexões.
Sem silicone	Sim	Característica indicada na ficha.

Condições ambientais e movimento
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Temperatura ambiente em movimento	5 a 80 °C	Faixa especificada para condição móvel.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos informada na ficha.
Esforço de torção	± 180°/m	Limite de torção especificado.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para dobras e deslocamentos.
Velocidade de movimento	Máx. 3,3 m/s	Informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aviso de temperatura cULus	Até 50 °C	A ficha indica a ressalva cULus “...50” para a temperatura ambiente.

Dados mecânicos e dimensionais
Comprimento do cabo	1 m	Comprimento nominal informado.
Peso	53,1 g	Massa indicada nos dados do produto.
Dimensões	10 x 10 x 36 mm	Dimensões listadas na ficha; confirmar no desenho dimensional a referência geométrica.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende da conexão elétrica M8, codificação A, 3 contatos e da pinagem requerida pelos dispositivos.

Conexões

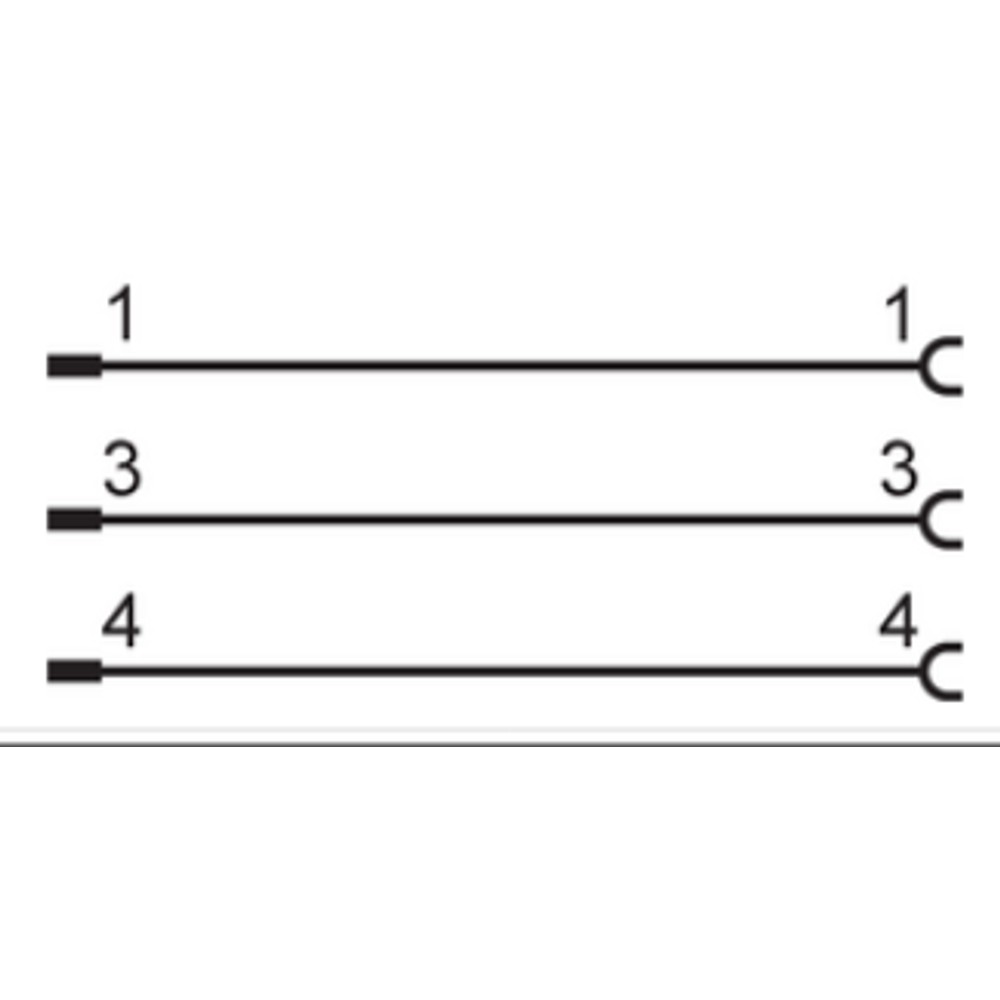

Elétrica Cabo de 1 m, PVC laranja, Ø 4,9 mm, 3 x 0,34 mm² (42 x Ø 0,1 mm); uma conexão M8 angular e uma M8 reta, codificação A, 3 contatos banhados a ouro. Tensão de operação < 50 V AC / < 60 V DC; capacidade de carga total de 3 A. Confirmar a pinagem exigida pelos equipamentos antes da ligação.

Processo Não aplicável como conexão de processo: trata-se de um cabo elétrico com conexões M8, não de um componente de conexão a processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexão M8, codificação A, 3 contatos, e pinagem correspondente	✓	A ficha identifica conexões M8 A de 3 contatos. A compatibilidade elétrica exige também confirmar a pinagem e os limites do circuito.
Circuito dentro dos limites de tensão e corrente especificados	✓	A tensão de operação é inferior a 50 V AC ou 60 V DC, e a capacidade de carga total é 3 A.
Equipamento que exige codificação diferente, outro número de contatos ou conector que não seja M8	✗	A configuração documentada para este cabo é M8, codificação A, com 3 contatos.
Aplicação flexível fora da temperatura móvel indicada ou sem espaço para o raio mínimo de curvatura	✗	A ficha especifica temperatura móvel de 5 a 80 °C e raio mínimo de flexão de 10 x o diâmetro do cabo.

INSTALAÇÃO

Como instalar o EVT150 IFM – Cabo de ligação para indústria alimentícia, 1 m, PVC, IP65/IP67/IP68/IP69K

Confirme se as conexões dos dispositivos são M8, codificação A, com 3 contatos, e verifique a pinagem requerida em seus documentos técnicos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione a extremidade angular e a reta de acordo com o espaço e a orientação necessários, sem forçar os conectores.
Aperte as conexões dentro do torque máximo especificado de 0,3 a 0,5 Nm.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e verifique os limites de temperatura e movimento aplicáveis.
Após a montagem, confira o assentamento das conexões e a integridade do cabo; considere os graus IP somente conforme as condições de instalação especificadas pelo fabricante.

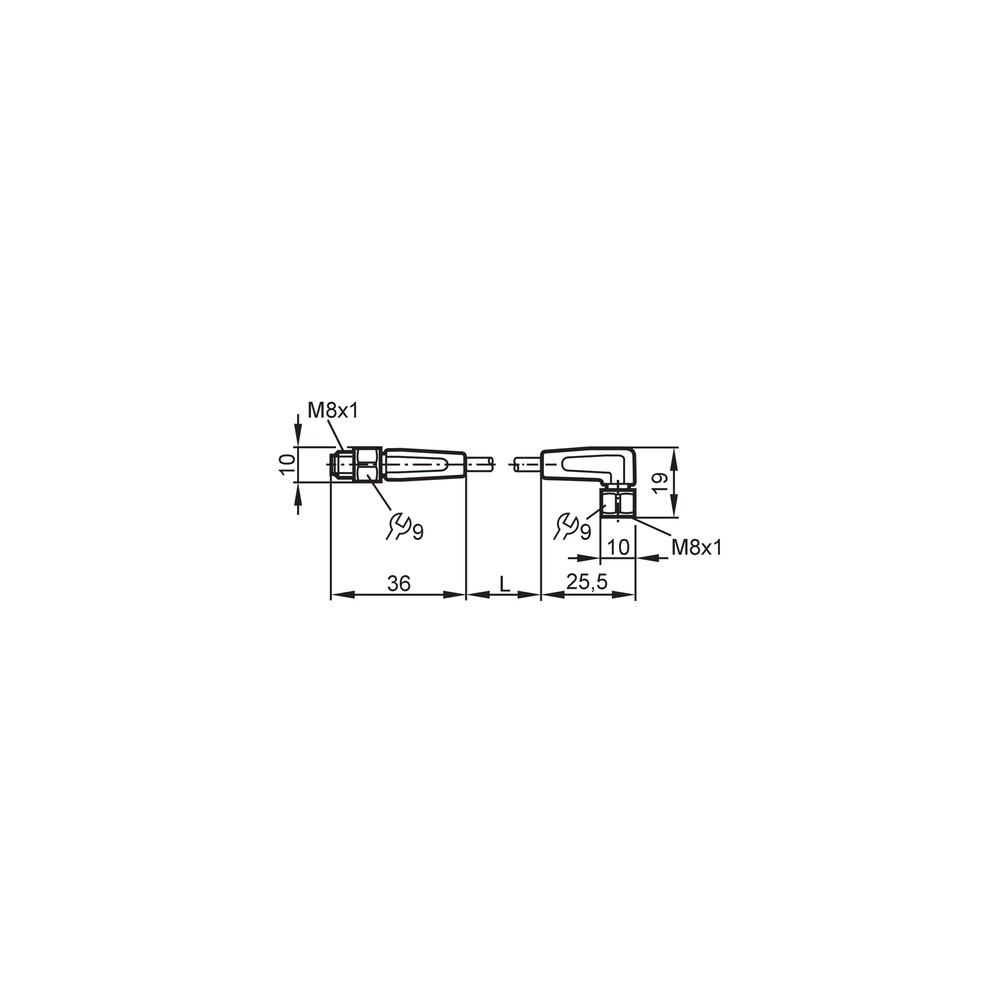

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conexão incorreta, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Confira a pinagem nos documentos dos dispositivos e meça a tensão do circuito; verifique se ela permanece abaixo de 50 V AC ou 60 V DC.
Conexão intermitente durante a movimentação do cabo.	Flexão abaixo do raio mínimo, torção acima do limite especificado ou dano no cabo/conector.	Inspecione o trajeto e o cabo; compare o raio de curvatura com o mínimo de 10 x o diâmetro e a torção com ± 180°/m.
A conexão aquece ou apresenta falha sob carga.	Corrente total acima da capacidade declarada ou conexão elétrica inadequada.	Meça a corrente total do circuito e confirme que não excede 3 A; inspecione o assentamento e o aperto da conexão, respeitando 0,3 a 0,5 Nm.
Há entrada de umidade na conexão montada.	Conexão mal assentada, vedação comprometida ou montagem fora das condições necessárias para o grau IP declarado.	Inspecione a vedação EPDM e o acoplamento das conexões; compare a instalação com as instruções do fabricante para a proteção requerida.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVT150 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT150 e para que tipo de instalação serve?

É um cabo de ligação IFM para áreas úmidas e higiênicas da indústria de alimentos. Possui conexões M8 A de 3 contatos e 1 m de comprimento.

Quais conexões e limites elétricos preciso conferir antes de comprar?

Verifique se os equipamentos aceitam M8, codificação A, 3 contatos, e se a pinagem corresponde. O cabo é especificado para menos de 50 V AC ou menos de 60 V DC e carga total de até 3 A.

O produto acompanha algum acessório além do cabo?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Posso usar o EVT150 em um equipamento com conexão M12?

A ficha deste produto especifica conexões M8, não M12. Para equipamento M12, confirme a interface necessária e selecione uma configuração compatível, sem presumir que este cabo possa ser conectado diretamente.

Ele serve para uma aplicação que exige mais de 3 A?

Não: a capacidade de carga total especificada é 3 A. Para uma corrente superior, selecione um cabo cuja capacidade declarada atenda ao circuito.

O dispositivo conectado não funciona; o que devo verificar antes de trocar o cabo?

Confira primeiro a pinagem, a tensão no circuito e o assentamento das conexões M8. A ficha não define um protocolo, então a compatibilidade elétrica deve ser confirmada nos documentos dos dispositivos.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é flexão abaixo do raio mínimo ou torção fora do limite informado. Inspecione o percurso e o cabo e compare a instalação com o raio mínimo de 10 vezes o diâmetro e o esforço de torção de ± 180°/m.

Devo escolher este cabo ou comprar cabos e conectores separados?

O EVT150 é fornecido como cabo de ligação de 1 m com conexões M8 A, 3 contatos, uma angular e uma reta. Se a instalação exigir outro comprimento ou configuração, compare com uma versão correspondente; a ficha não informa opções de venda avulsa.

Como escolher entre este modelo e outro cabo de ligação?

Escolha o EVT150 quando forem necessários 1 m, conectores M8 A de 3 contatos e os limites elétricos e ambientais desta ficha. Se o equipamento exigir outra codificação, quantidade de contatos ou comprimento, procure uma configuração documentada para esses requisitos.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e a faixa de temperatura móvel de 5 a 80 °C. Aperte as conexões dentro do intervalo especificado de 0,3 a 0,5 Nm.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da conexão M8 especificada para as extremidades deste cabo. (Ref.: Conexão elétrica — M8, codificação A)

Grau de proteção IP

Classificação de proteção declarada para o produto; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: Graus de proteção)

Raio de flexão

Raio mínimo que deve ser respeitado em aplicação flexível para evitar curvatura abaixo do limite especificado. (Ref.: mínimo de 10 x o diâmetro do cabo)

Capacidade de carga total

Corrente total máxima indicada para a carga conectada ao cabo. (Ref.: 3 A)

Contatos banhados a ouro

Acabamento especificado nos contatos das conexões do cabo. (Ref.: contatos M8, 3 contatos, dourados)
