Cabo de Ligação IFM EVT146 5m

Pré-visualizar: EVT146 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m PVC IP69K

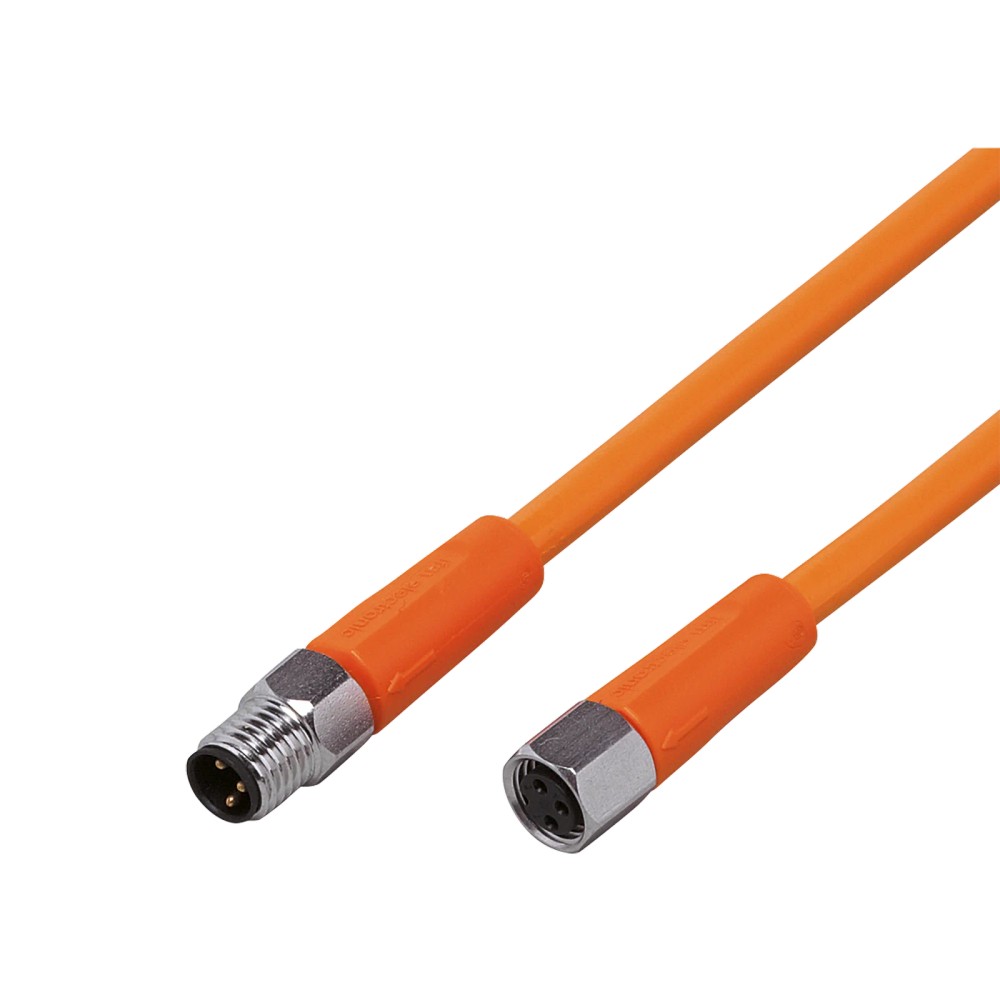

EVT146 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m PVC IP69K

Imagem meramente ilustrativa

R$ 436,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT146
EAN: 4021179251877
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 5...mais

Fechar menu

Saiba mais sobre: "EVT146 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Comprimento do cabo

5 m

Conexão

M8 reto, codificação A, 3 contatos

Tensão máxima

< 50 V AC e < 60 V DC

Proteção declarada

IP65, IP67, IP68 e IP69K

Material do cabo

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVT146, 5 m, PVC, IP69K

O ifm EVT146 é um cabo de ligação de 5 m para conectar dispositivos compatíveis em aplicações industriais. É indicado pelo fabricante para áreas úmidas e higiênicas da indústria de alimentos. Possui cabo em PVC, conector reto M8 de 3 contatos e grau de proteção especificado como IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Marca e modelo	ifm EVT146
Comprimento	5 m
Material do cabo	PVC
Conector	1 x M8 reto, codificação A, 3 contatos
Tensão máxima de operação	< 50 V AC; < 60 V DC
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura de operação	-25...80 °C
Corrente por contato	3 A
GTIN	4021179251877

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface compatível com conector M8 reto, codificação A, de 3 contatos, dentro dos limites elétricos especificados.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada pelo fabricante.
Instalações que necessitem de cabo de 5 m em PVC e dos graus de proteção declarados para o produto.

⚠ Considere outro se precisa de:

Não selecione quando a conexão exigida pelo dispositivo não for compatível com M8, codificação A, 3 contatos; confirme também o pinout do dispositivo, que não está detalhado na ficha fornecida.
Não use em condições que excedam os limites especificados de tensão, corrente ou temperatura.
Não trate o grau IP como confirmação de compatibilidade química ou de adequação a qualquer procedimento de limpeza; esses dados não estão especificados na ficha.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas da indústria de alimentos; a ficha declara os graus de proteção IP65, IP67, IP68 e IP69K.
Em instalação com movimentação horizontal de 5 m, a ficha informa velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s²; confirme que a montagem respeita essas condições.
A ficha declara mais de 1.000.000 de ciclos de curvatura e esforço de torção de ±180°/m; esses valores não substituem a verificação das condições reais de instalação.
Não há informação de compatibilidade química com detergentes, sanitizantes ou outros agentes específicos; valide esses materiais com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVT146, 5 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT146 quando

A instalação requerer um cabo de 5 m, condutor em PVC e conector M8 reto codificado A com 3 contatos, e os limites de tensão, corrente e temperatura forem respeitados.

Verifique outro cabo quando

O dispositivo exigir outra geometria ou codificação de conector, quantidade de contatos, comprimento ou material. Compare o pinout e os requisitos elétricos com a documentação dos dois equipamentos antes da ligação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada para o produto.
Marca	IFM	Marca indicada nos dados do anúncio.
Modelo / SKU	EVT146	Código do produto.
Part number	EVT146	Part number informado nos dados prioritários do anúncio.
GTIN	4021179251877	Identificador comercial informado.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Quantidade por embalagem	1 peça	Quantidade informada nos dados técnicos.

Dados elétricos e conexão
Tensão máxima de operação AC	< 50 V AC	Limite de tensão informado para operação em corrente alternada.
Tensão máxima de operação DC	< 60 V DC	Limite de tensão informado para operação em corrente contínua.
Corrente por contato	3 A	Valor informado por contato; não exceder.
Conector	1 x M8, reto, codificação A, 3 contatos dourados	Configuração elétrica do conector indicada na ficha.
Cabo	5 m, PVC laranja, Ø 4,9 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas informadas para o cabo.
Torque máximo de aperto	0,3...0,5 Nm	Faixa indicada para o aperto da conexão.
Classe de proteção elétrica	III	Classificação informada na ficha.

Materiais e construção
Material do cabo e corpo do conector	PVC	Material especificado para o revestimento do cabo e o corpo do conector.
Material do bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o bloqueio do conector.
Material da vedação	EPDM	Material especificado para a vedação.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.
Isento de silicone	Sim	Característica declarada para o produto.
Dimensões	10 x 10 x 36 mm	Dimensões informadas nos dados técnicos.
Peso	176,8 g	Massa informada nos dados técnicos.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; não especificam compatibilidade química com agentes de limpeza.
Temperatura de operação	-25...80 °C	Faixa de temperatura de operação informada.
Temperatura ambiente para cabo móvel	5...80 °C	Faixa informada para a condição de cabo móvel.
Certificações	cULus, CE, UKCA	Certificações listadas nos dados técnicos.

Movimentação e flexibilidade
Raio mínimo de curvatura	10 x diâmetro do cabo	Raio mínimo declarado; considerar o diâmetro do cabo de 4,9 mm como referência e consultar o datasheet para a aplicação.
Ciclos de curvatura	> 1.000.000	Quantidade de ciclos de curvatura indicada na ficha.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima	5 m/s²	Condição associada à velocidade máxima de movimento informada.

Documentação e códigos
Datasheet	https://media.ifm.com/dam/f85b969d-ffdf-478d-ad7b-41a692e6e926/Original/EVT146-00_PT-BR.pdf	Folha de dados do fabricante, em português.
Link do produto	https://www.ifm.com/br/pt/product/EVT146	Página do fabricante informada na ficha.
Código NCM	8544.42.00	Classificação fiscal informada nos dados técnicos.

COMPATIBILIDADE

Comunicação

• Cabo passivo de ligação; não há protocolo de comunicação informado na ficha.

• Compatibilidade de sinal depende do pinout e dos requisitos do dispositivo conectado, que devem ser conferidos na documentação do fabricante.

Conexões

Elétrica Cabo de 5 m em PVC laranja, Ø 4,9 mm, 3 x 0,34 mm² (42 x Ø 0,1 mm); conector M8 reto, codificação A, 3 contatos dourados. Tensão máxima informada: < 50 V AC e < 60 V DC. Corrente por contato: 3 A.

Processo Não possui conexão de processo. A conexão física informada é elétrica: 1 x M8 reto, codificação A. Corpo do conector em PVC; bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM; torque máximo de aperto indicado de 0,3...0,5 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M8 codificada A e 3 contatos, cujo pinout e valores elétricos correspondam ao cabo.	✓	A ficha especifica conector M8 reto, codificação A, 3 contatos, tensão abaixo de 50 V AC ou 60 V DC e corrente de 3 A por contato; confirme o pinout do dispositivo.
Dispositivo que exige conector M12, outra codificação ou quantidade diferente de contatos.	✗	A conexão indicada para este cabo é M8, codificação A, com 3 contatos; a ficha não declara essas outras configurações.
Aplicação que opera acima dos limites elétricos informados.	✗	A ficha limita a tensão a < 50 V AC e < 60 V DC, e informa corrente de 3 A por contato.
Aplicação em área úmida ou higiênica na indústria de alimentos, dentro das condições especificadas.	✓	Essa aplicação é indicada na descrição do produto; a ficha declara IP65, IP67, IP68 e IP69K, sem informar compatibilidade química com produtos de limpeza específicos.
Movimentação horizontal com deslocamento de 5 m e velocidade de até 3,3 m/s.	✓	A velocidade máxima informada para essa condição é 3,3 m/s, com aceleração máxima de 5 m/s².

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVT146, 5 m, PVC, IP69K

Confirme que a interface do equipamento é M8 reto, codificação A, com 3 contatos, e valide o pinout nas documentações dos dispositivos.
Desenergize os equipamentos antes de conectar o cabo e confira se os limites de tensão e corrente da aplicação estão dentro dos valores especificados.
Inspecione o conector, os contatos e a vedação EPDM; não instale componentes com danos visíveis.
Alinhe o conector sem forçar os contatos e aperte dentro do torque indicado de 0,3...0,5 Nm.
Posicione e fixe o cabo sem exceder o raio mínimo de curvatura indicado de 10 vezes o diâmetro do cabo; evite tração ou torção acima dos limites informados.
Após a conexão, verifique o assentamento do conector e teste a ligação conforme o procedimento do equipamento conectado.

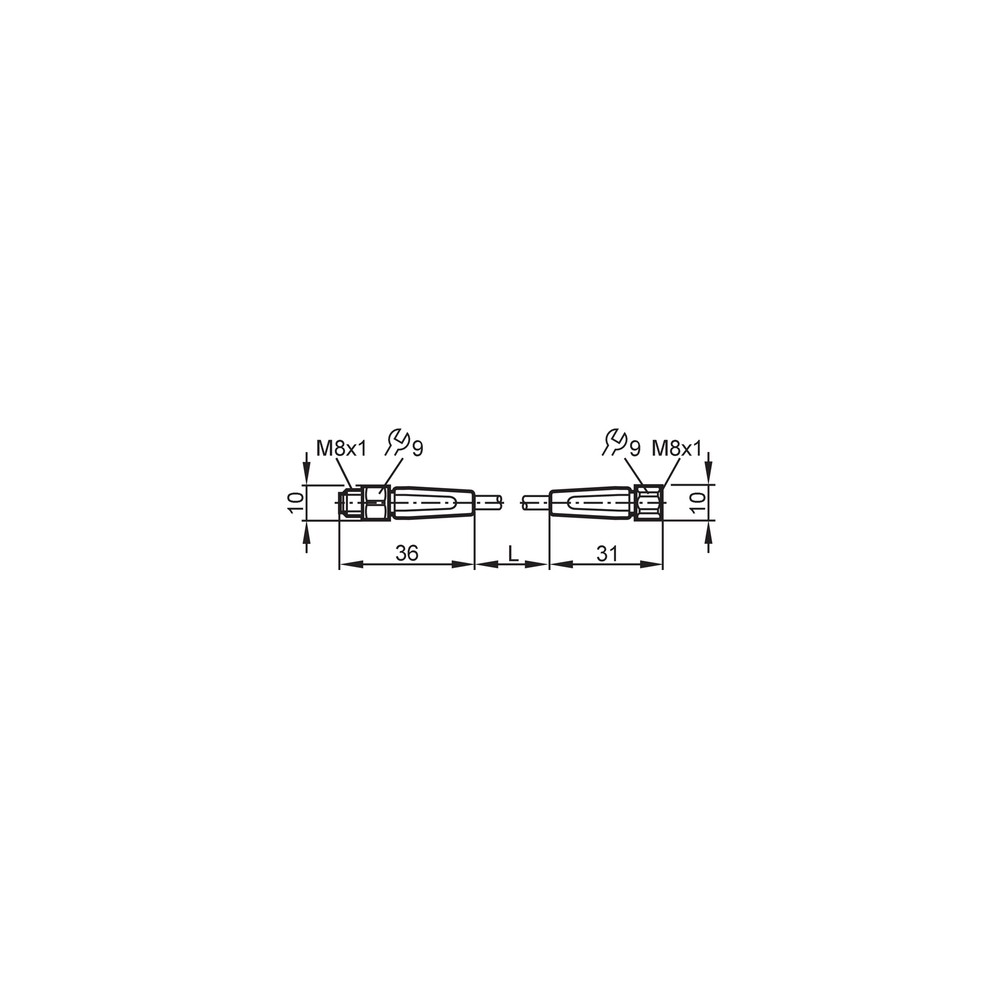

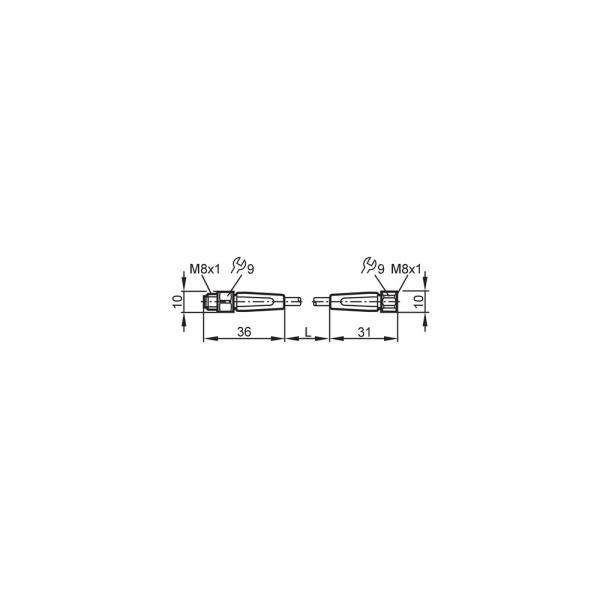

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Conector não assentado, pinout incompatível ou contato elétrico interrompido.	Desenergize a instalação, confira o encaixe e compare o pinout do cabo com a documentação do dispositivo; inspecione os contatos.
A ligação apresenta interrupções durante a movimentação do cabo.	Possível dano interno por curvatura, tração ou torção fora das condições de instalação.	Inspecione o percurso do cabo e verifique raio de curvatura, torção e condição física; teste a continuidade com a instalação desenergizada.
Há sinais de umidade no conector ou falha após exposição à água.	Conector mal assentado, vedação danificada ou condição de instalação fora da proteção declarada.	Verifique o assentamento, o estado da vedação e possíveis danos no conector; confirme se a aplicação corresponde aos graus IP declarados.
O cabo ou a conexão apresenta aquecimento ou falha elétrica.	Possível operação acima dos limites de tensão ou da corrente por contato, ou conexão inadequada.	Meça a tensão e a corrente em condições de operação e compare com os limites da ficha; inspecione o aperto e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm EVT146 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT146 e para que tipo de aplicação ele foi especificado?

É um cabo de ligação ifm de 5 m, indicado para áreas úmidas e higiênicas da indústria de alimentos. A conexão especificada é M8 reto, codificação A, com 3 contatos.

O que acompanha o produto e qual é o tipo de conector?

A ficha informa embalagem com 1 peça. O cabo possui um conector M8 reto, codificação A, com 3 contatos; não há acessórios adicionais listados.

Posso usar este cabo em um dispositivo com conexão M12?

A ficha especifica um conector M8, não M12. Para uma interface M12, selecione um cabo com a conexão correspondente e valide o pinout.

Este cabo serve para qualquer aplicação de lavagem ou produto químico?

Não é possível confirmar compatibilidade com produtos químicos específicos, pois a ficha não informa resistência química a agentes de limpeza. Os graus IP declarados não substituem essa validação.

O equipamento não funciona depois da instalação; o que devo verificar antes de trocar o cabo?

Confira se o conector está totalmente assentado e se o pinout corresponde ao dispositivo. Com a instalação desenergizada, inspecione contatos e continuidade do cabo.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano por curvatura, torção ou tração fora das condições de montagem. Inspecione o percurso e o estado do cabo antes de substituí-lo.

É melhor comprar este cabo ou escolher um modelo com outro conector?

Escolha o EVT146 quando forem necessários 5 m e um conector M8 reto codificado A de 3 contatos. Se o equipamento exigir outra conexão, comprimento ou quantidade de contatos, selecione uma configuração correspondente.

Este cabo pode substituir qualquer cabo M8 de 3 contatos?

Não necessariamente: além da geometria e do número de contatos, é preciso confirmar a codificação, o pinout e os limites elétricos. A ficha do EVT146 informa codificação A.

Que cuidado devo ter ao apertar o conector?

A ficha indica torque máximo de aperto de 0,3...0,5 Nm. Alinhe o conector antes de apertar e não force os contatos.

A ficha informa garantia ou procedimento de manutenção?

Não há informação de garantia ou de um plano de manutenção nos dados fornecidos. Para instruções adicionais, consulte o datasheet ou o fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação indicado para o conector M8; deve corresponder à interface do dispositivo. (Ref.: conexão elétrica do conector)

Grau de proteção IP

Classificação declarada para proteção contra ingresso, indicada na ficha como IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

Raio mínimo de curvatura

Raio mínimo de instalação indicado como dez vezes o diâmetro do cabo. (Ref.: raio mínimo de curvatura)

Corrente por contato

Corrente indicada para cada contato do conector; a ficha especifica 3 A. (Ref.: corrente por contato)

Vedação EPDM

Material especificado para a vedação do conector. (Ref.: material da vedação)
