Cabo de Ligação IFM EVT145 - Indústria Alimentícia

Pré-visualizar: EVT145 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m, PVC, IP69K, M8

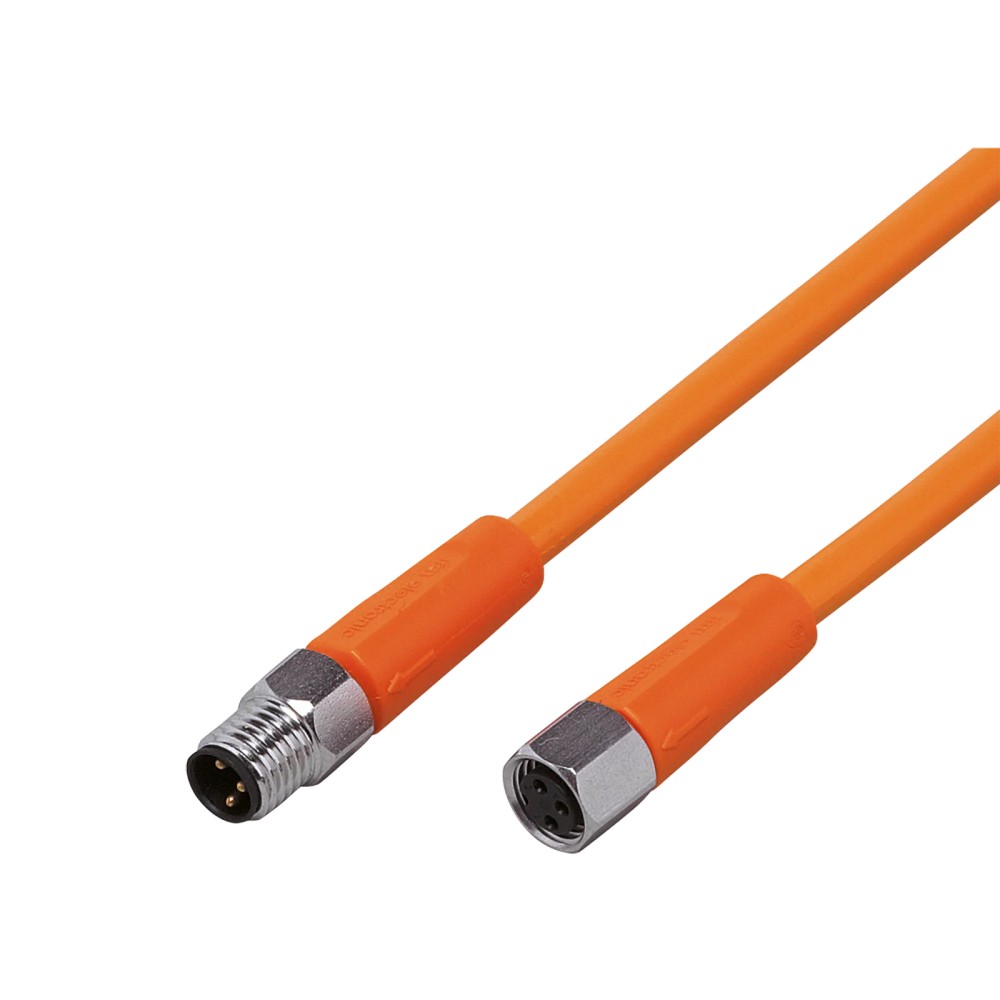

EVT145 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m, PVC, IP69K, M8

Imagem meramente ilustrativa

R$ 401,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT145
EAN: 4021179251860
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVT145 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m, PVC, IP69K, M8"

Destaques do Produto

Comprimento

2 m

Interface

M8 reto, codificação A, 3 contatos

Tensão

< 50 V AC / < 60 V DC

Corrente total

3 A

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

Áreas úmidas e higiênicas na indústria de alimentos; sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVT145, M8 reto, 2 m, PVC, IP65/IP67/IP68/IP69K

O IFM EVT145 é um cabo de ligação de 2 m para conexão em áreas úmidas e higiênicas da indústria de alimentos. Possui conexões M8 retas com codificação A, três contatos banhados a ouro e revestimento de PVC. É isento de silicone e apresenta graus de proteção IP65, IP67, IP68 e IP69K, conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento	2 m
Conexões	1 x M8 reto; codificação A; 3 contatos
Material do cabo	PVC, laranja; diâmetro de 4,9 mm
Condutores	3 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 80 °C; cULus: até 50 °C
Característica especial	Sem silicone; contatos banhados a ouro; tolerâncias para dobras e deslocamentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos que aceitem conector M8 reto, codificação A, com 3 contatos e requisitos elétricos dentro dos limites informados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de montagem e os graus de proteção especificados.
Aplicações que requerem cabo de 2 m, condutores de 3 x 0,34 mm² e ausência de silicone.

⚠ Considere outro se precisa de:

Aplicações que exijam comprimento diferente de 2 m sem possibilidade de acomodar o cabo.
Circuitos com tensão ou corrente acima dos limites especificados: < 50 V AC / < 60 V DC e carga total de 3 A.
Conexões que não correspondam a M8 reto, codificação A, 3 contatos; a ficha não declara compatibilidade com outras interfaces.

APLICAÇÕES E USO

Uso indicado pelo fabricante em áreas úmidas e higiênicas da indústria de alimentos. A ficha também declara que o cabo é isento de silicone.
Possível uso em deslocamento de cabo dentro das condições publicadas: velocidade máxima de 3,3 m/s para percurso horizontal de 5 m e aceleração máxima de 5 m/s². Essa condição não deve ser extrapolada para outros percursos ou acelerações.
Em instalação flexível, respeitar o raio mínimo de curvatura de 10 vezes o diâmetro do cabo; para torção, observar o valor de ± 180 °/m informado.
Os graus IP65, IP67, IP68 e IP69K são declarados para o produto; a ficha disponível não detalha condições de duração ou profundidade para cada grau. A montagem correta das conexões é necessária para preservar a proteção.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVT145, M8 reto, 2 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT145 quando

A conexão requerida for M8 reto, codificação A, com 3 contatos, o comprimento de 2 m for adequado e os limites de tensão e carga forem respeitados. A ficha indica uso em áreas úmidas e higiênicas na indústria de alimentos.

Verifique outra configuração quando

O equipamento exigir outra geometria ou codificação de conector, outro número de contatos, outro comprimento ou valores elétricos acima dos limites informados. Confirme o esquema de ligação do dispositivo antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do fabricante.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	EVT145	Identificação do produto.
GTIN	4021179251860	Identificador comercial informado.
Part number do anúncio	EVT145	Código apresentado nos dados primários do anúncio.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão indicados na ficha.
Capacidade de carga total	3 A	Carga total máxima declarada.
Classe de proteção	III	Classificação indicada na ficha.

Conexões elétricas
Configuração das conexões	1 x M8 reto; codificação A; 3 contatos	Configuração especificada para as conexões do cabo.
Contatos	Banhados a ouro	Acabamento dos contatos declarado pelo fabricante.
Material do corpo do conector	PVC, laranja	Material e cor informados para os corpos das conexões.
Material do bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o bloqueio das conexões.
Material da vedação	EPDM	Material de vedação especificado.
Torque máximo de aperto	0,3 a 0,5 Nm	Limite informado para o aperto das conexões.

Cabo e características mecânicas
Comprimento	2 m	Comprimento nominal do cabo.
Especificação do cabo	PVC, laranja, Ø 4,9 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões declaradas do cabo.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro de 4,9 mm.
Ciclos de curvatura	> 1 milhão	Quantidade declarada na ficha; condições de ensaio não detalhadas nos dados disponíveis.
Esforço de torção	± 180 °/m	Valor de torção indicado para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite associado às condições de deslocamento descritas.
Tolerância a dobras e deslocamentos	Declarada	Característica especial informada; observar os limites de raio, velocidade e torção especificados.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção depende da conexão e montagem corretas.
Temperatura ambiente	-25 a 80 °C; cULus: até 50 °C	Faixa ambiente especificada para a condição indicada.
Temperatura ambiente em movimento	5 a 80 °C; cULus: até 50 °C	Faixa especificada quando o cabo está em movimento.
Livre de silicone	Sim	Característica declarada para o produto.

Dados físicos e fornecimento
Peso	86,2 g	Massa informada nos dados do produto.
Dimensões indicadas	10 x 10 x 36 mm	Dimensões apresentadas nos dados importados; consulte o desenho dimensional para interpretação.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende da conexão elétrica M8 e dos requisitos do dispositivo conectado.

Conexões

Elétrica Cabo com 1 conexão M8 reta, codificação A, 3 contatos dourados; condutores 3 x 0,34 mm². Tensão de operação < 50 V AC / < 60 V DC e capacidade de carga total de 3 A. Verifique a atribuição dos pinos no datasheet e no dispositivo antes da ligação.

Processo Não possui conexão de processo; trata-se de um cabo de ligação com interface elétrica M8.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M8 reta, codificação A, 3 contatos e requisitos elétricos dentro dos limites declarados.	✓	A interface e os limites elétricos correspondem às especificações do cabo; confirme a atribuição dos contatos no equipamento.
Circuito que opere dentro de < 50 V AC / < 60 V DC e carga total máxima de 3 A.	✓	Esses são os limites elétricos informados para o EVT145.
Conexão que exija interface diferente de M8 reto, codificação A, 3 contatos.	✗	A ficha declara somente essa configuração de conexão; não há evidência de compatibilidade mecânica ou elétrica com outras interfaces.
Aplicação que exija tensão ou carga acima dos limites publicados.	✗	A tensão de operação é inferior a 50 V AC ou 60 V DC, e a capacidade de carga total é 3 A.
Área úmida ou higiênica na indústria de alimentos, com instalação adequada às condições de proteção declaradas.	✓	Esse cenário de aplicação é indicado na ficha do produto; os graus IP não dispensam montagem correta das conexões.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVT145, M8 reto, 2 m, PVC, IP65/IP67/IP68/IP69K

Confirme que o dispositivo e o ponto de conexão utilizam M8 reto, codificação A, com 3 contatos.

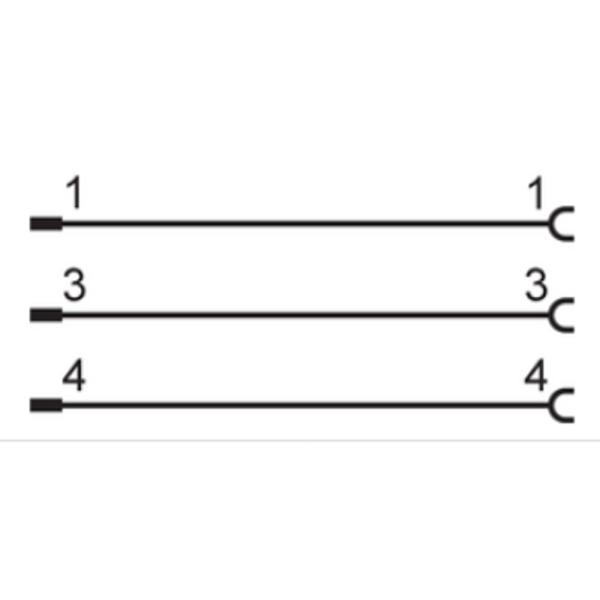

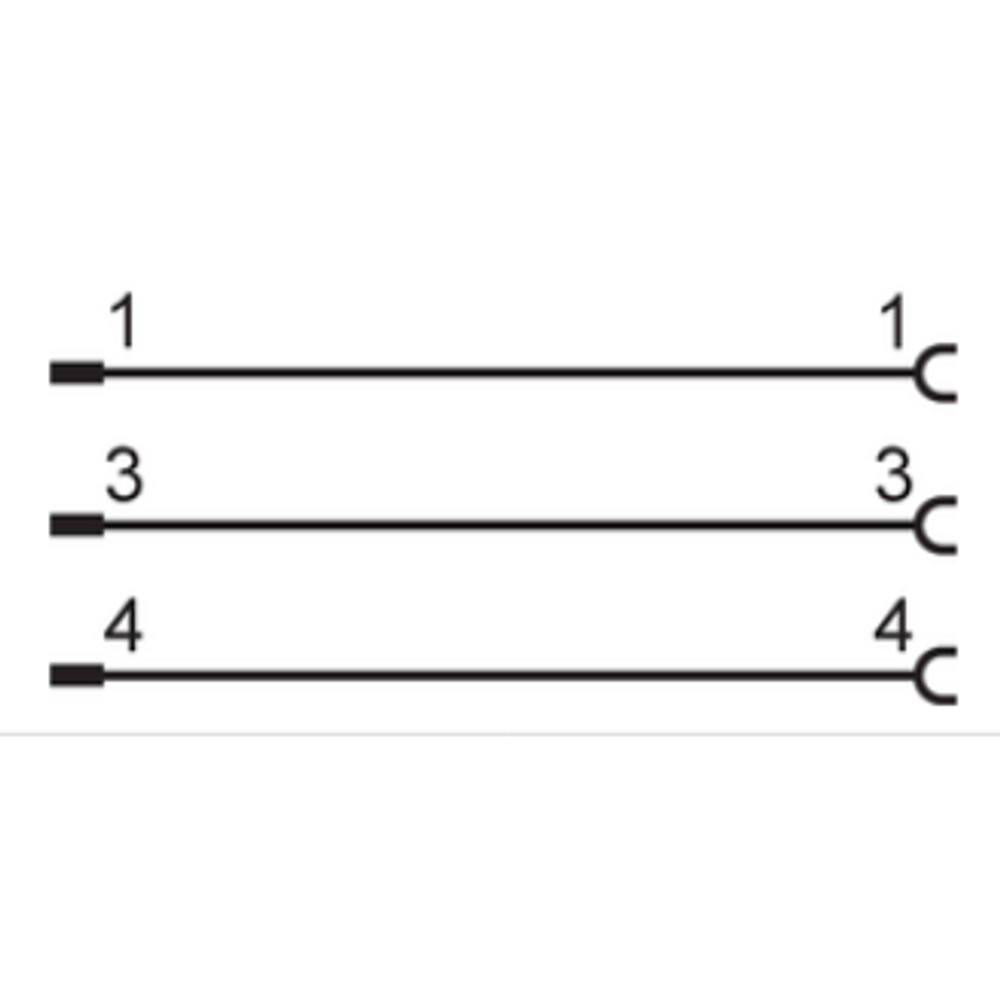

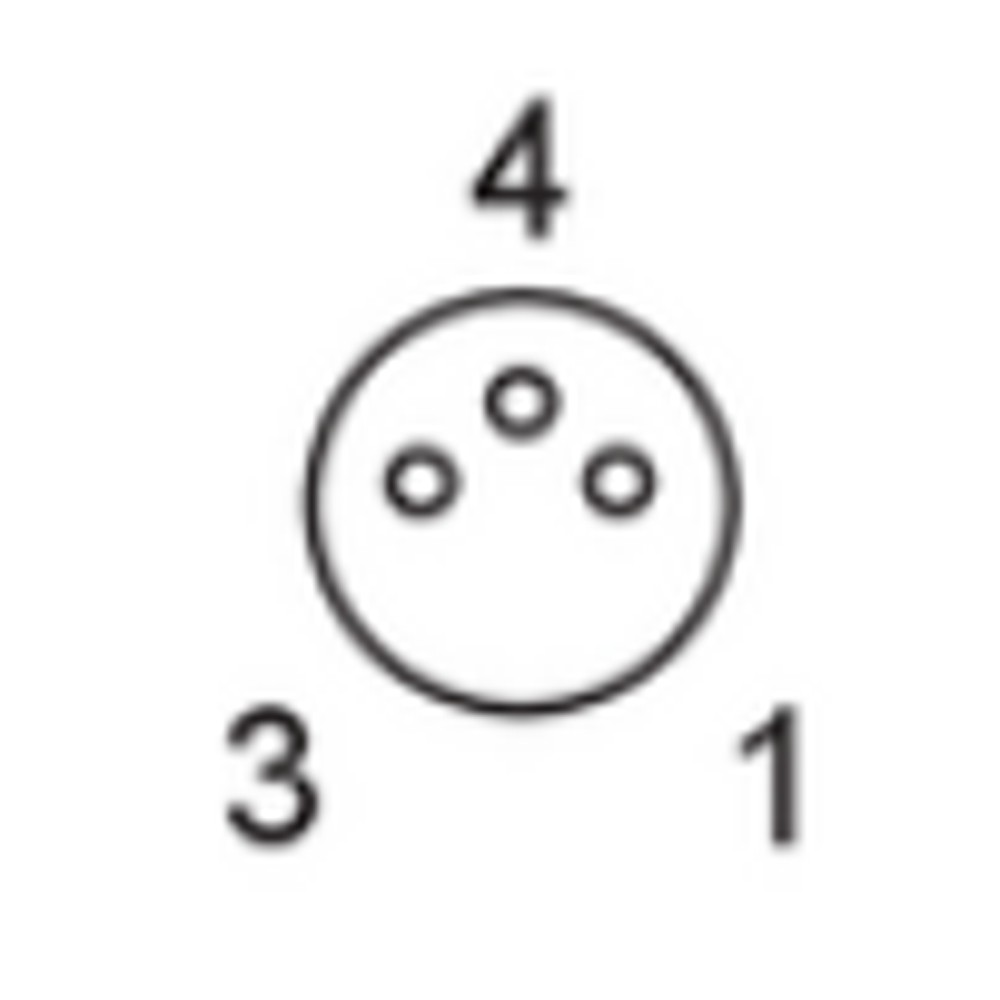

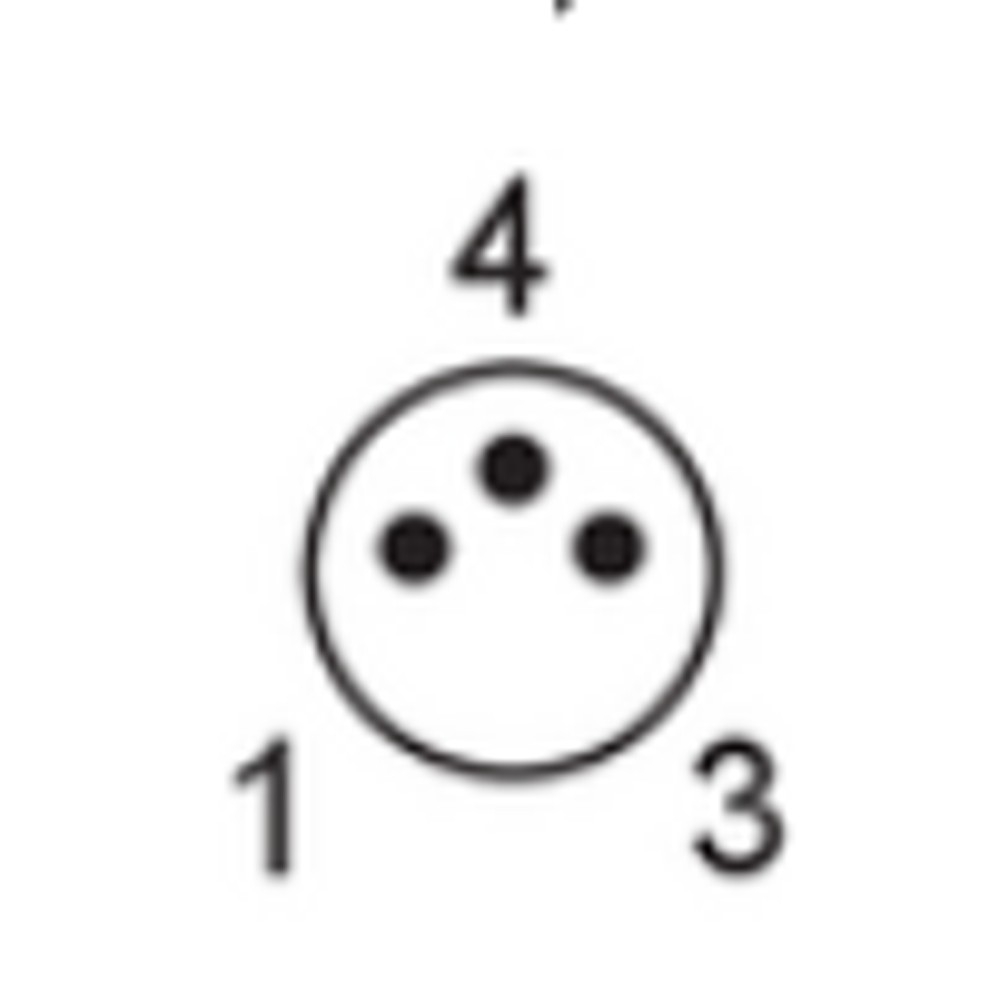

Verifique no datasheet e no esquema do dispositivo a atribuição dos contatos antes de energizar; não presuma a pinagem.
Desenergize o circuito e confira que tensão e carga total permanecem dentro dos limites do cabo.
Posicione o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro e sem ultrapassar os limites de torção e movimento aplicáveis.
Acople as conexões e aperte dentro da faixa declarada de 0,3 a 0,5 Nm, evitando exceder o torque máximo.
Inspecione o assentamento das conexões e o estado do cabo; para aplicações úmidas, confirme a montagem antes de expor o conjunto ao processo de limpeza ou à umidade.

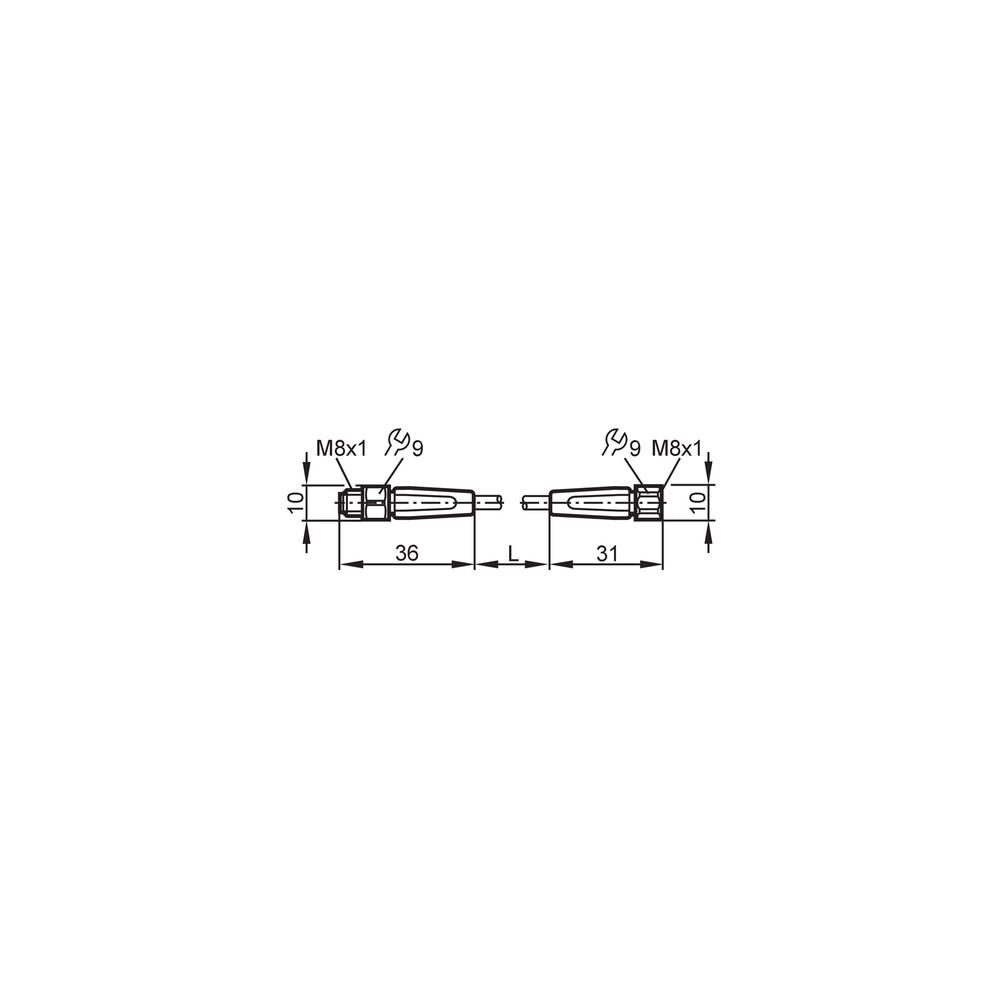

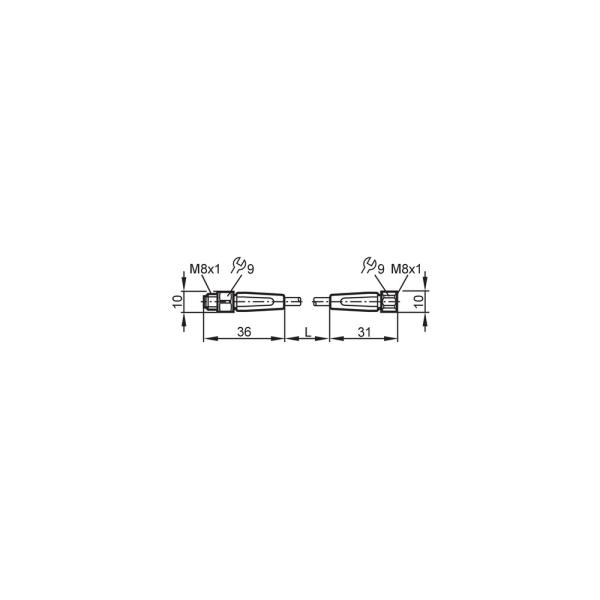

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conexão incompleta, atribuição dos contatos divergente da exigida pelo dispositivo ou circuito fora dos limites elétricos do cabo.	Desenergize o circuito; inspecione o acoplamento e compare a atribuição dos contatos no datasheet do EVT145 com o esquema do dispositivo. Meça a tensão e verifique a carga total.
Há interrupções quando o cabo se movimenta.	Dano ou fadiga do cabo, curvatura abaixo do raio mínimo ou movimento fora das condições declaradas.	Inspecione o revestimento e os pontos de flexão; confira o raio de curvatura, a velocidade, a aceleração e a torção em relação aos limites informados.
É observada umidade na conexão ou falha após exposição à lavagem.	Acoplamento ou vedação montados incorretamente, dano na vedação ou condições de exposição não cobertas pela instalação realizada.	Inspecione o assentamento e a vedação EPDM, verifique danos e confirme o torque de montagem. Consulte o fabricante para as condições de ensaio aplicáveis ao grau IP requerido.
A conexão aquece ou apresenta operação instável sob carga.	Corrente total acima de 3 A, tensão fora do limite ou contato elétrico inadequado.	Meça a corrente e a tensão do circuito, confira o estado dos contatos e assegure que a carga total não excede 3 A.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT145 (Datasheet) Desenho em escala IFM EVT145 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT145 e para que tipo de instalação serve?

É um cabo de ligação M8 de 2 m indicado para áreas úmidas e higiênicas na indústria de alimentos. A ficha declara cabo sem silicone e conexões com 3 contatos.

O que acompanha o produto?

A ficha informa 1 peça por embalagem. Não há acessórios adicionais listados como inclusos.

O EVT145 é compatível com qualquer dispositivo M8?

Não é possível afirmar compatibilidade com todo dispositivo M8. A ficha especifica M8 reto, codificação A, com 3 contatos; confirme também a atribuição dos contatos e os requisitos elétricos do equipamento.

Posso usar este cabo em um circuito acima de 3 A?

Não, a capacidade de carga total declarada é 3 A. Para uma carga superior, selecione um cabo cuja especificação elétrica atenda ao circuito.

Este produto serve para uma conexão que exige codificação M8 diferente de A?

A ficha do EVT145 especifica codificação A, portanto não há evidência de compatibilidade com outra codificação. Verifique a interface exigida pelo dispositivo antes da compra.

Posso usar o EVT145 em ambiente acima de 80 °C?

A ficha indica temperatura ambiente de até 80 °C e, em movimento, de 5 a 80 °C; para cULus, informa até 50 °C. Não use esses dados para concluir adequação acima dos limites declarados.

O dispositivo parou de funcionar depois que conectei o cabo; o que verifico antes de trocar?

Verifique se a conexão está completamente acoplada e se a atribuição dos contatos corresponde ao esquema do dispositivo. Confira também tensão e carga total em relação aos limites do cabo.

O cabo falha quando se move; devo substituí-lo?

Antes de substituir, procure danos no revestimento e confira se a instalação respeita o raio mínimo de curvatura e os limites de movimento declarados. Se houver dano visível ou falha persistente após conferir a instalação, avalie a substituição.

Devo comprar um cabo de 2 m ou procurar outra configuração?

Escolha o EVT145 se 2 m forem suficientes e a conexão requerida for M8 reto, codificação A, com 3 contatos. Se comprimento, geometria, codificação ou número de contatos forem diferentes, procure uma versão cuja ficha confirme esses requisitos.

Que cuidado devo tomar ao instalar e apertar o conector?

Confirme a pinagem no datasheet e no dispositivo, e aperte a conexão dentro de 0,3 a 0,5 Nm. Evite curvar o cabo abaixo do raio mínimo especificado.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M8 indicada para o EVT145; deve corresponder à interface do dispositivo conectado (Ref.: conexão elétrica M8, codificação A).

Grau de proteção IP

Classificação de proteção declarada para o invólucro e as conexões, condicionada à montagem correta (Ref.: IP65, IP67, IP68 e IP69K).

Raio de curvatura

Raio mínimo permitido para curvar o cabo em aplicação flexível, expresso como múltiplo do diâmetro (Ref.: mínimo de 10 x diâmetro do cabo).

Capacidade de carga total

Corrente total máxima declarada para o cabo, que deve ser respeitada no circuito (Ref.: 3 A).

Classe de proteção III

Classificação elétrica indicada na ficha do produto (Ref.: classe de proteção III).
