Cabo M8 Fêmea IFM EVT140 10m - Indústria Alimentícia

Pré-visualizar: EVT140 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 10m PVC IP69K

EVT140 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 10m PVC IP69K

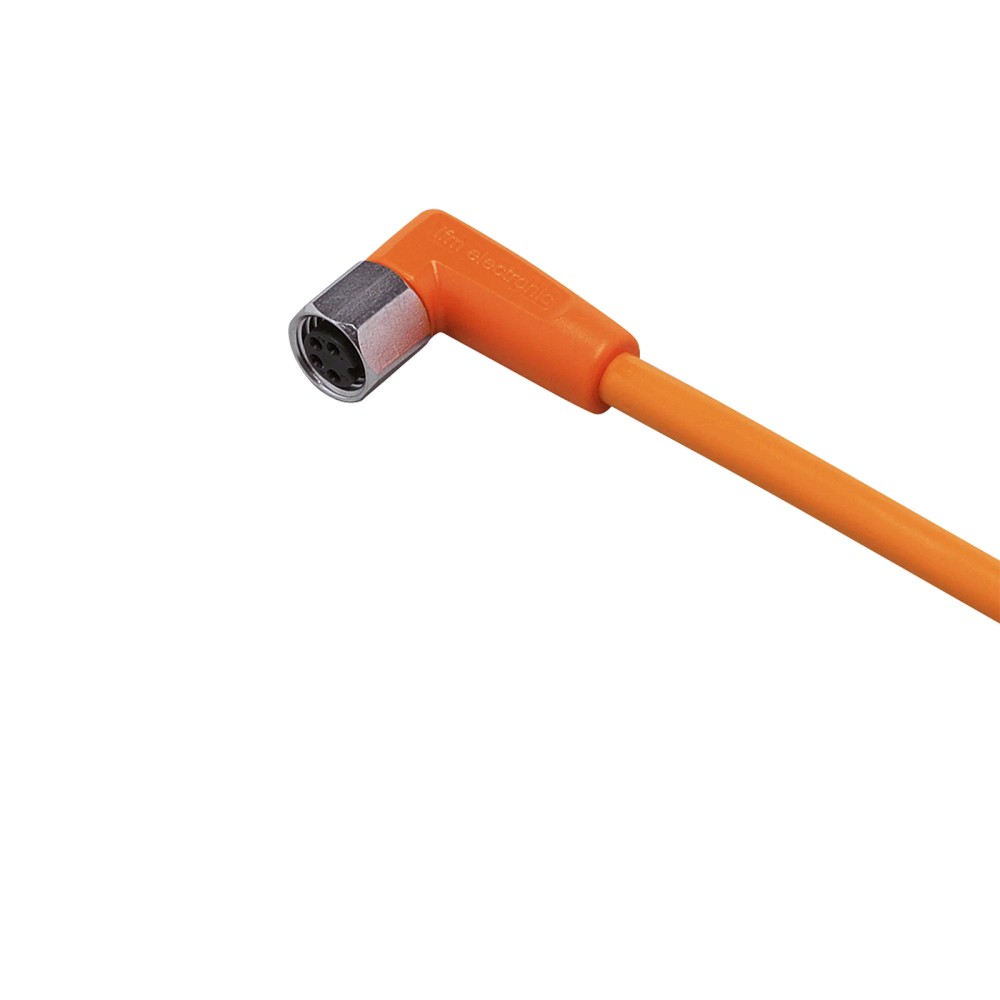

Imagem meramente ilustrativa

R$ 301,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT140
EAN: 4021179251815
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M8...mais

Fechar menu

Saiba mais sobre: "EVT140 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 10m PVC IP69K"

Destaques do Produto

Conector

Fêmea M8 angular, codificação A, 4 contatos

Comprimento

10 m

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Tensão

< 50 V AC / < 60 V DC

Carga total

3 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT140 IFM — Cabo de conexão fêmea M8 angular, 10 m, PVC, IP69K

O IFM EVT140 é um cabo de conexão com conector fêmea M8 angular, destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui 10 m de comprimento, cabo em PVC e proteção IP65, IP67, IP68 e IP69K. Seus contatos são banhados a ouro, e o produto é isento de silicone. A ficha também especifica capacidade de carga total de 3 A e tensão inferior a 50 V AC e 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea M8 angular
Comprimento do cabo	10 m
Conector	M8 angular, codificação A, 4 contatos
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Material do cabo e corpo do conector	PVC
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 80 °C; cULus: até 50 °C
Diâmetro do cabo	4,9 mm
Peso	375 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface compatível com conector fêmea M8 angular, codificação A e 4 contatos, após confirmar também a pinagem requerida pelo dispositivo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de instalação e os graus de proteção informados pelo fabricante.
Aplicações dentro dos limites elétricos e ambientais especificados para o cabo.

⚠ Considere outro se precisa de:

Aplicações que exijam tensão igual ou superior a 50 V AC ou 60 V DC, ou carga total superior a 3 A.
Aplicações que exijam conexão M8 macho, outra codificação ou quantidade de contatos diferente; a ficha identifica este produto como fêmea M8, codificação A, com 4 contatos.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa proteção IP65, IP67, IP68 e IP69K; a adequação depende da instalação e das condições cobertas por cada grau.
Possibilidade a validar: uso em trechos com flexão ou deslocamento, desde que respeitados o raio mínimo de flexão, os limites de movimentação e as condições ambientais especificadas.
Limitação elétrica: verificar tensão, carga total e pinagem do dispositivo conectado antes de energizar; a ficha não confirma compatibilidade com modelos ou protocolos específicos.

COMO ESCOLHER

Antes de comprar o EVT140 IFM — Cabo de conexão fêmea M8 angular, 10 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT140 quando

A instalação exigir cabo de conexão de 10 m com conector fêmea M8 angular, codificação A e 4 contatos, para condições elétricas e ambientais dentro dos limites especificados.

Verifique outra configuração quando

O equipamento exigir conector macho, outra codificação, outra quantidade de contatos ou comprimento diferente. Confirme também a pinagem e os requisitos elétricos do dispositivo; a ficha não identifica protocolos de comunicação nem a compatibilidade com modelos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Marca informada na ficha do produto.
Modelo / SKU	EVT140	Código de identificação do produto.
Part number do anúncio	EVT140	Código apresentado nos dados primários do anúncio.
Part number do catálogo	ADOAF040VAS0010E04	Código presente nos dados do catálogo associados ao GTIN.
GTIN	4021179251815	Identificador comercial informado na ficha.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do fabricante.
Característica especial	Sem silicone; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexões elétricas
Conexão elétrica — soquete	1 x M8, angular; codificação A; 4 contatos	Configuração mecânica e quantidade de contatos declaradas.
Tipo de conector	Fêmea	Tipo informado nos dados primários do anúncio.
Material do corpo do soquete	PVC, laranja	Material e cor indicados para o corpo do conector.
Material dos contatos	Dourado	Contatos banhados a ouro conforme a ficha.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material informado para o bloqueio do conector.
Material da vedação	EPDM	Material indicado para a vedação do soquete.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa máxima especificada para o aperto do conector.
Conexão elétrica — cabo	10 m, PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas declaradas para o cabo.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites declarados; não operar em tensão igual ou superior a esses valores.
Capacidade de carga total	3 A	Capacidade total informada para o produto; verificar a carga do circuito.
Classe de proteção elétrica	III	Classe de proteção declarada na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus listados na ficha; a proteção efetiva depende da montagem correta e das condições correspondentes a cada classificação.
Temperatura ambiente	-25 a 80 °C; cULus: até 50 °C	Faixa ambiental especificada, com limite distinto indicado para cULus.
Temperatura ambiente em aplicação móvel	5 a 80 °C; cULus: até 50 °C	Faixa indicada especificamente para condição móvel.
Sem silicone	Sim	Característica declarada pelo fabricante.

Dados mecânicos e movimentação
Comprimento do cabo	10 m	Comprimento especificado para o cabo.
Diâmetro do cabo	4,9 mm	Diâmetro externo declarado.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro de 4,9 mm.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; não substitui os limites de movimentação especificados.
Ciclos de curvatura	> 1 milhão	Valor informado na ficha para ciclos de curvatura.
Esforço de torção	± 180°/m	Esforço de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de referência associada à velocidade máxima declarada.
Peso	375 g	Peso informado nos dados do catálogo.
Dimensões informadas	19 x 10 x 25,5 mm	Dimensões listadas na ficha de catálogo; confirmar no desenho dimensional a referência e a orientação das cotas.

Materiais
Material do cabo	PVC	Material de revestimento informado.
Material do invólucro	PVC	Material especificado para o invólucro.
Material da porca / bloqueio	1.4404, aço inoxidável / 316L	Material indicado para o elemento de bloqueio do conector.
Material da vedação	EPDM	Material indicado para a vedação.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A presença de conector M8 de 4 contatos, por si só, não identifica um protocolo nem confirma compatibilidade com um dispositivo específico.

Conexões

Elétrica Cabo de 10 m, PVC laranja, Ø 4,9 mm, 4 x 0,34 mm² (42 x Ø 0,1 mm). Soquete fêmea M8 angular, codificação A, com 4 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. A compatibilidade elétrica depende também da pinagem e dos requisitos do dispositivo conectado, que não são especificados para um equipamento-alvo.

Processo Não se aplica como conexão de processo. Trata-se de um cabo de conexão elétrica com soquete M8.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão correspondente a M8 fêmea angular, codificação A e 4 contatos, com pinagem compatível	✓	A ficha informa essas características do soquete; confirme a pinagem no dispositivo antes da instalação.
Circuito que opera abaixo de 50 V AC ou abaixo de 60 V DC, com carga total até 3 A	✓	Esses são os limites elétricos declarados para o produto.
Circuito que exige tensão igual ou superior a 50 V AC ou 60 V DC, ou carga acima de 3 A	✗	A exigência ultrapassa ou não atende os limites declarados de tensão e capacidade de carga.
Equipamento que exige conector macho, outra codificação ou número de contatos diferente	✗	O produto é especificado com soquete fêmea M8 angular, codificação A e 4 contatos.
Equipamento ou protocolo específico sem dados de pinagem ou comunicação disponíveis	✗	Não é possível confirmar compatibilidade elétrica ou de protocolo apenas pelo formato do conector.

INSTALAÇÃO

Como instalar o EVT140 IFM — Cabo de conexão fêmea M8 angular, 10 m, PVC, IP69K

Confirme no dispositivo que a conexão requerida é M8 fêmea angular, codificação A, com 4 contatos, e verifique a pinagem correspondente.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o cabo, o conector, os contatos e a vedação; não instale componentes com danos visíveis.
Posicione o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Acople o conector alinhando a codificação e aperte dentro da faixa especificada de 0,3 a 0,5 Nm.
Antes de operar, verifique tensão, carga total, vedação e encaminhamento do cabo em relação às condições ambientais e de movimentação.

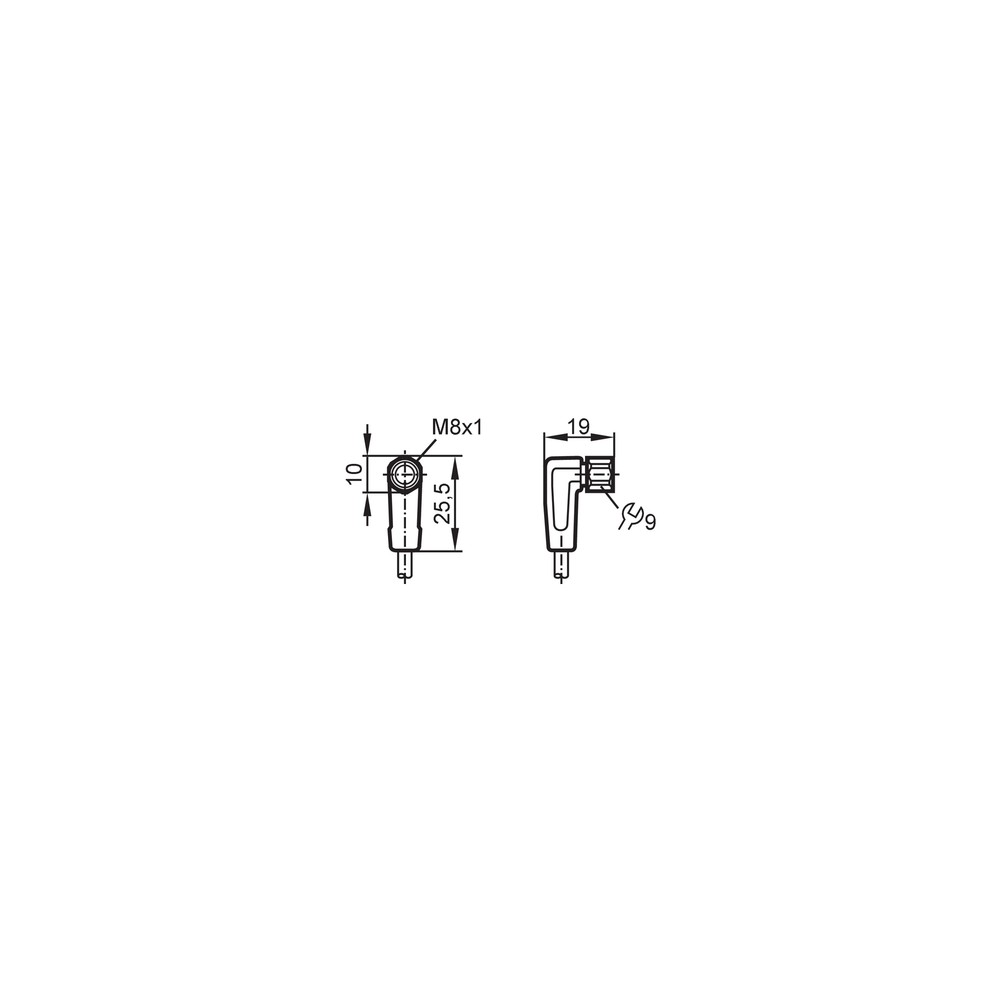

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não transmite sinal.	Possível incompatibilidade de pinagem, contato sem conexão ou circuito fora dos limites elétricos do cabo.	Verifique a pinagem nos documentos do dispositivo e meça a tensão do circuito; confirme que a carga total não ultrapassa 3 A.
Há interrupções de sinal quando o cabo se movimenta.	Possível dano por flexão ou deslocamento fora das condições especificadas, ou conexão mal acoplada.	Inspecione o cabo e o conector, confira o raio de flexão e verifique se o acoplamento está alinhado e apertado.
É observada entrada de umidade na conexão.	Possível vedação comprometida, conector mal acoplado ou instalação fora das condições de proteção aplicáveis.	Inspecione a vedação EPDM e as superfícies de contato; confirme montagem correta e ausência de danos antes de atribuir a falha ao cabo.
O conector apresenta aquecimento ou falha sob carga.	Possível operação acima da capacidade de carga total de 3 A, tensão incompatível ou contato elétrico inadequado.	Meça a corrente e a tensão do circuito e inspecione o estado e o acoplamento dos contatos antes de substituir o produto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVT140 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT140 e para que ele serve?

É um cabo de conexão IFM com soquete fêmea M8 angular, destinado à conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos.

Com quais dispositivos o conector M8 de 4 contatos é compatível?

A compatibilidade depende de o dispositivo ter conexão correspondente, codificação A e pinagem compatível. A ficha não identifica modelos de dispositivos nem protocolos.

O que acompanha o produto?

A ficha informa uma peça por embalagem e descreve o cabo de conexão; não lista acessórios adicionais.

Posso usar este cabo em um circuito com tensão de 50 V AC ou mais?

Não; a tensão de operação especificada é inferior a 50 V AC. Para circuitos de 50 V AC ou superiores, selecione uma conexão com classificação adequada.

Este cabo atende um circuito que exige mais de 3 A?

Não; a capacidade de carga total informada é 3 A. A ficha não autoriza operação acima desse limite.

O equipamento não liga depois de conectar o cabo; preciso trocar o EVT140?

Não necessariamente. Antes de substituir, confira a pinagem e meça a tensão no circuito; verifique também se a carga está dentro dos limites do cabo.

O sinal falha quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo e o acoplamento do conector, e confira se o raio de flexão e as condições de movimentação respeitam os valores especificados.

Devo escolher o EVT140 ou um cabo de outro comprimento ou conector?

Escolha o EVT140 quando forem necessários 10 m e um soquete fêmea M8 angular, codificação A, com 4 contatos. Para outro comprimento, gênero, codificação ou número de contatos, procure uma configuração correspondente.

Como instalar o conector sem danificar a conexão?

Alinhe a codificação antes de acoplar e aplique torque de 0,3 a 0,5 Nm. Respeite também o raio mínimo de flexão indicado na ficha.

O EVT140 pode ficar permanentemente em uma área úmida?

A ficha o indica para áreas úmidas e higiênicas da indústria de alimentos e lista graus de proteção IP65, IP67, IP68 e IP69K. A adequação depende da montagem e das condições específicas de exposição.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para o conector M8; confirme que corresponde à conexão do dispositivo. (Ref.: conexão elétrica — soquete)

Grau de proteção IP

Classificação de proteção declarada para o produto; a montagem e as condições de exposição influenciam a proteção efetiva. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio de curvatura especificado para aplicação flexível; a ficha determina 10 vezes o diâmetro do cabo. (Ref.: raio de flexão em aplicação flexível)

Capacidade de carga total

Limite de corrente total informado para o cabo, que deve ser considerado ao dimensionar o circuito. (Ref.: capacidade de carga total de 3 A)

Torque de aperto

Faixa de torque especificada para apertar a conexão do soquete. (Ref.: torque máximo de aperto de 0,3 a 0,5 Nm)
