Cabo de Conexão M8 Angular IFM EVT139 5m PVC IP69K

Pré-visualizar: EVT139 IFM - Cabo de Conexão Fêmea M8 Angular Indústria Alimentícia 5m PVC IP69K

EVT139 IFM - Cabo de Conexão Fêmea M8 Angular Indústria Alimentícia 5m PVC IP69K

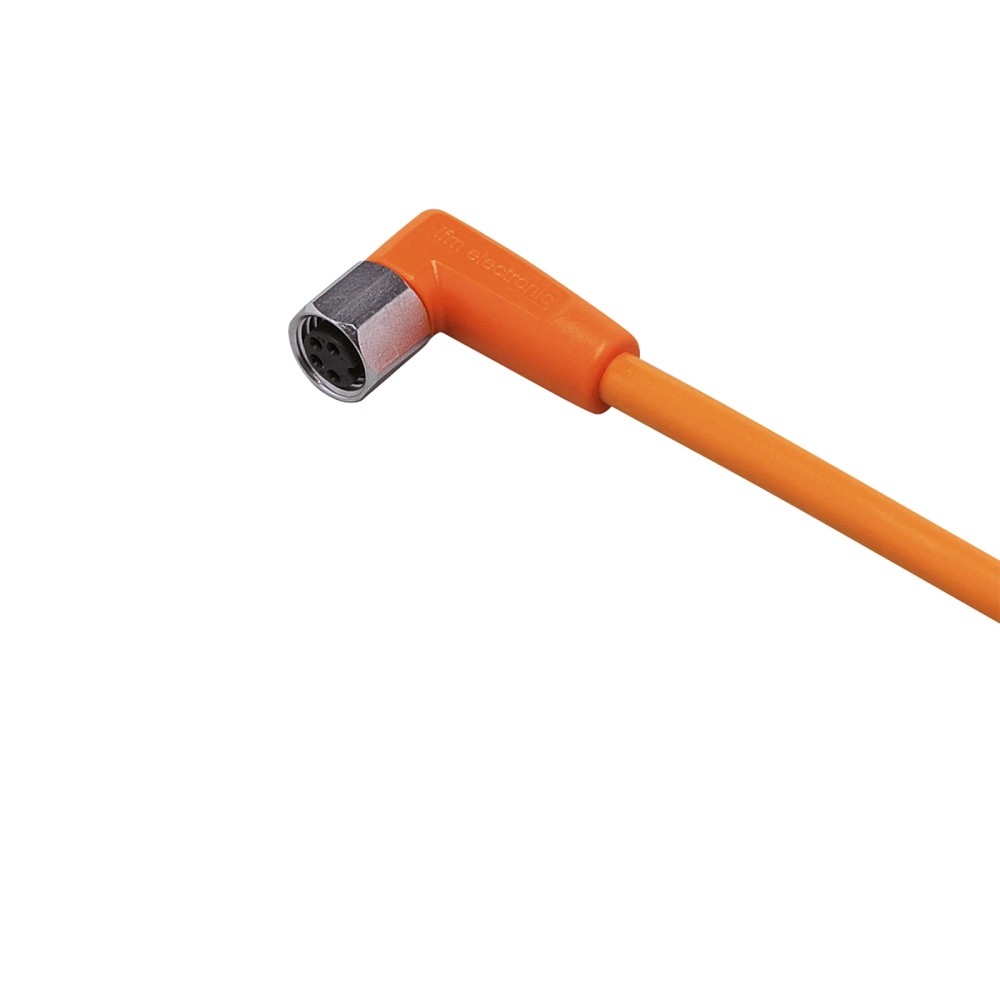

Imagem meramente ilustrativa

R$ 249,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT139
EAN: 4021179251808
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVT139 IFM - Cabo de Conexão Fêmea M8 Angular Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Tipo de Conector

Fêmea M8 Angular

Comprimento

5 m

Grau de Proteção

IP69K

Material da Porca

Aço Inoxidável 316L

Material do Revestimento

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT139 IFM - Cabo de Conexão Fêmea M8 Angular Indústria Alimentícia 5m PVC

O cabo de conexão fêmea M8 angular EVT139 da IFM é ideal para aplicações em áreas úmidas e higiênicas. Desenvolvido para a indústria de alimentos, destaca-se pelo grau de proteção IP69K e porca de aço inoxidável 316L. Possui 5 metros de comprimento, alta resistência a ciclos de curvatura e contatos banhados a ouro para garantir a integridade do sinal.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de Conector	Fêmea M8, Angular
Comprimento	5 m
Grau de proteção	IP65, 67, 68, 69K
Material porca	Aço Inoxidável 316L
Revestimento	PVC (Laranja)
Corrente máxima	3 A
Ciclos de curvatura	> 1 milhão
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas na indústria de alimentos.
Sistemas de automação industrial com conectores M8.
Aplicações que exigem resistência a ciclos de lavagem frequentes (IP69K).
Ambientes com necessidade de materiais sem silicone e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Locais onde a temperatura exceda 80 °C.
Aplicações com raio de curvatura inferior a 49 mm (10x o diâmetro do cabo).
Exposição a produtos químicos que degradam o PVC.
Uso em sistemas de torque de aperto superior a 0,5 Nm na porca.

APLICAÇÕES E USO

Indústria alimentícia: Uso em ambientes com lavagem frequente e exigência de higiene.
Sistemas de automação industrial: Conexão de sensores M8 em máquinas.
Áreas úmidas: Ambientes onde a proteção contra penetração de líquidos (IP69K) é crítica.
Aplicações móveis: Uso em esteiras e sistemas de movimentação leve, respeitando o raio de flexão.

COMO ESCOLHER

Antes de comprar o EVT139 IFM - Cabo de Conexão Fêmea M8 Angular Indústria Alimentícia 5m PVC, verifique estes pontos:

Quando escolher este produto

Utilize quando o projeto exigir conexão M8 em ambientes úmidos, sujeitos a jatos de água (IP69K), com necessidade de materiais resistentes à corrosão (aço inox).

Quando buscar outra alternativa

Evite se a temperatura de operação for consistentemente superior a 80 °C ou se a aplicação envolver agentes químicos que degradam o revestimento de PVC, sendo necessário buscar cabos em PUR ou PTFE.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos e Ambientais
Material porca	1.4404 (aço inoxidável / 316L)	Material resistente à corrosão para áreas higiênicas.
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de estanqueidade contra fluidos e poeira.
Temperatura ambiente	-25...80 °C	Faixa operacional de temperatura ambiente.

Dados Elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de tensão para operação segura.
Capacidade de carga total	3 A	Corrente máxima permitida no condutor.
Contatos	Dourados	Melhor condutividade e resistência à oxidação.

Especificações do Cabo
Comprimento	5 m	Extensão do cabo de conexão.
Diâmetro do cabo	4.9 mm	Dimensão externa do cabo para passagem em esteiras.
Ciclos de curvatura	> 1 milhão	Robustez mecânica para aplicações móveis.

COMPATIBILIDADE

Comunicação

• Sinais analógicos e digitais padrão M8

• Conectividade codificação A

Conexões

Elétrica 4 condutores 0,34 mm²

Processo 1 x M8, angular, codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem industrial	✓	O grau de proteção IP69K e o material em aço inox 316L são adequados.
Exposição a altas temperaturas (> 80 °C)	✗	A especificação térmica máxima do produto é de 80 °C.
Uso em sistemas de esteiras móveis	✓	Possui flexibilidade testada para mais de 1 milhão de ciclos de curvatura.

INSTALAÇÃO

Como instalar o EVT139 IFM - Cabo de Conexão Fêmea M8 Angular Indústria Alimentícia 5m PVC

Verifique a integridade do cabo antes da instalação.
Alinhe o conector fêmea M8 com o dispositivo (sensor/atuador).
Conecte e gire a porca manualmente no sentido horário.
Utilize chave dinamométrica para aplicar torque entre 0,3 e 0,5 Nm.
Certifique-se de que a vedação EPDM esteja corretamente posicionada.
Fixe o cabo respeitando o raio de flexão mínimo de 49 mm.

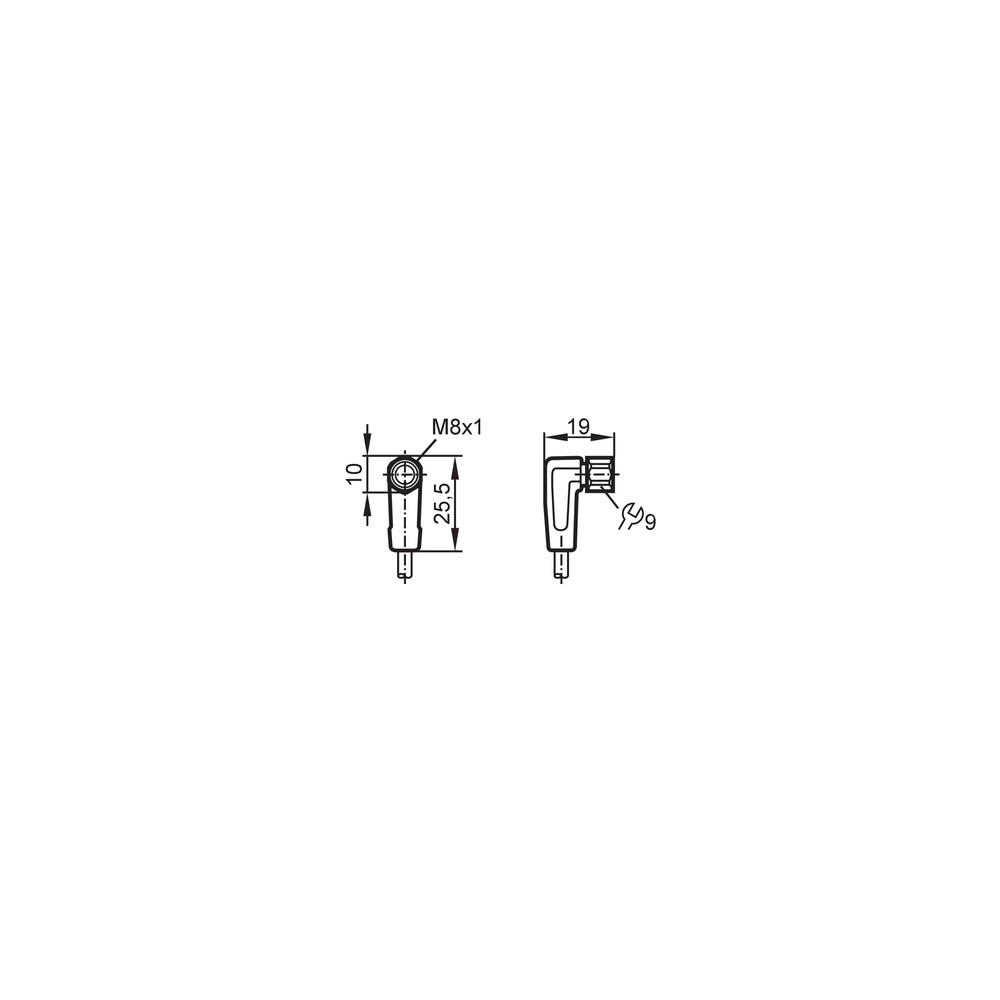

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente no sensor ou atuador.	Torção acima de ± 180°/m ou curvatura muito fechada.	Inspecione visualmente o cabo em busca de dobras excessivas e utilize multímetro para testar continuidade.
Dano na rosca ou deformação do corpo plástico do conector.	Aperto excessivo da porca metálica.	Verifique o torque de aperto (máx. 0,5 Nm) e a integridade da rosca.
Ressecamento ou rachaduras no revestimento externo.	Contato com agentes químicos incompatíveis com PVC.	Examine a superfície do cabo em busca de descoloração ou degradação química.
Oxidação nos contatos internos.	Contaminação ou oxidação por falha na vedação.	Verifique se a vedação EPDM está presente e se o conector foi montado com o torque correto.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVT139 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT139 da IFM?

O EVT139 é um cabo de conexão M8 fêmea, angular, projetado especificamente para automação industrial, com 5 metros de comprimento e revestimento em PVC resistente a condições severas.

Este cabo pode ser usado na indústria de alimentos?

Sim, ele é compatível com ambientes de alta exigência higiênica, possuindo grau de proteção IP69K e porca de bloqueio em aço inoxidável 1.4404 (316L), ideal para a indústria alimentícia.

Em quais situações este cabo não deve ser utilizado?

Ele não é indicado para aplicações que exijam resistência a temperaturas contínuas acima de 80 °C ou que utilizem produtos químicos agressivos não compatíveis com o revestimento em PVC.

Quais são as restrições de ambiente para o uso deste cabo?

O uso de materiais ou fluidos que degradem o PVC ou que excedam a faixa térmica de -25 a 80 °C tornam o cabo inadequado para a operação.

O que fazer se o sistema apresentar falha de sinal com este cabo?

Sintomas como sinal intermitente ou falha de comunicação podem indicar quebra interna dos condutores; verifique o cabo com um multímetro para continuidade.

Por que o cabo pode apresentar falhas de conexão prematuras?

Falhas podem ser causadas por torção excessiva (acima de ± 180°/m) ou curvatura inferior ao raio mínimo de 10x o diâmetro do cabo (49 mm).

Como decidir entre este cabo e outros modelos M8 da IFM?

A escolha entre este modelo e outros depende da necessidade de flexibilidade (ciclos de curvatura) e da resistência química exigida pelo ambiente, sendo o EVT139 otimizado para higiene.

Este cabo é um kit ou uma peça única?

Este é um componente avulso de conexão; para sistemas completos, você deve verificar a necessidade de conectores macho na outra extremidade ou distribuidores M8.

Existe algum cuidado especial na instalação do conector M8?

Ao instalar, respeite o torque de aperto da porca (0,3 a 0,5 Nm) para garantir a vedação IP69K e evitar danos ao conector.

Qual a procedência e garantia de conformidade do produto?

Este produto possui procedência garantida pela IFM Electronic, assegurando conformidade com as especificações técnicas de materiais e proteção indicadas no datasheet.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e proteção contra jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

Aço 1.4404

Aço inoxidável austenítico, também conhecido como 316L, resistente à corrosão em meios agressivos (Ref.: Material porca).

Codificação A

Padrão de pinagem utilizado em conectores M8 para sensores e dispositivos de automação comuns (Ref.: Conexão elétrica).

Raio de flexão

Curvatura mínima permitida para o cabo antes de comprometer a integridade dos fios internos (Ref.: 10 x diâmetro do cabo).

PVC

Policloreto de vinila, material isolante do cabo com boa resistência a ambientes industriais e umidade (Ref.: Revestimento).
