Cabo Conector Fêmea M8 IFM 10m - IP69K Alimentício

Pré-visualizar: EVT136 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m PVC IP69K 4 Polos

EVT136 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m PVC IP69K 4 Polos

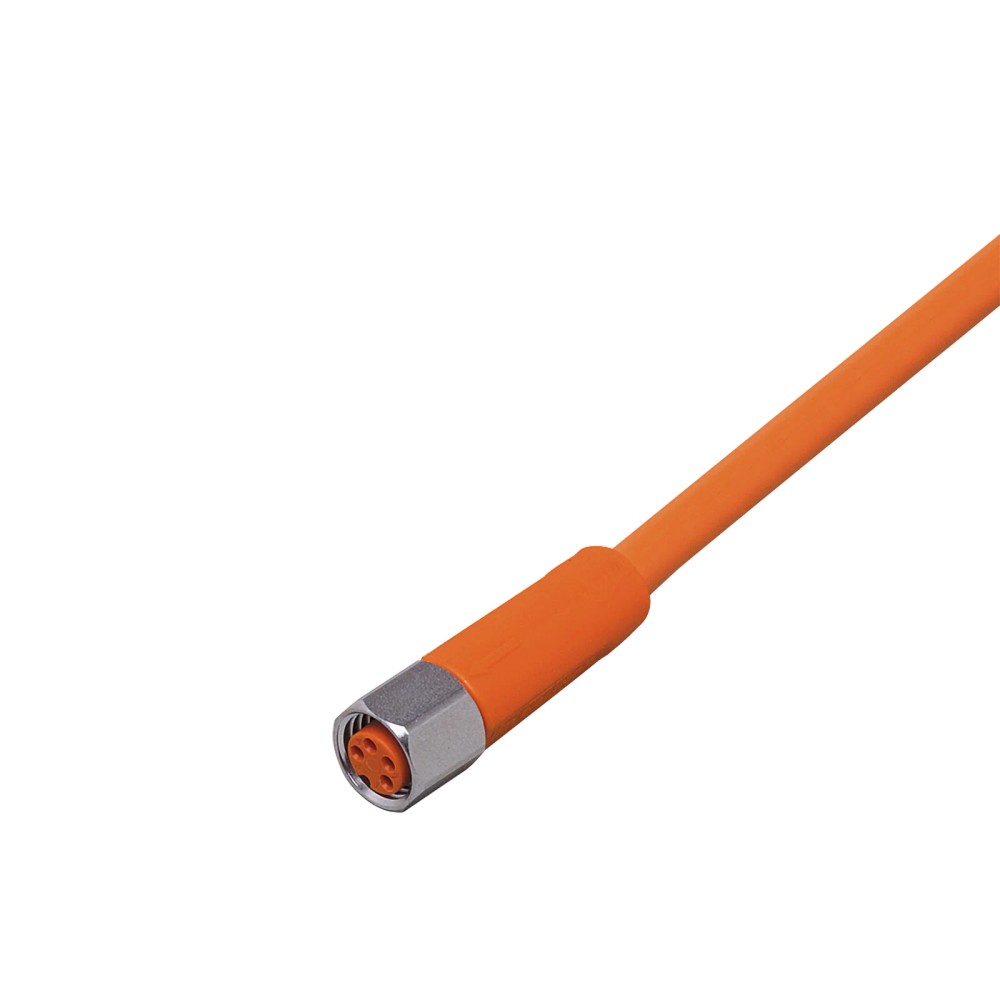

Imagem meramente ilustrativa

R$ 301,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT136
EAN: 4021179251778
NCM do produto: 85444200

Destaques do Produto Conexão M8 fêmea...mais

Fechar menu

Saiba mais sobre: "EVT136 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m PVC IP69K 4 Polos"

Destaques do Produto

Conexão

M8 fêmea reto, codificação A, 4 polos

Comprimento

10 m

Tensão de operação

Abaixo de 50 V AC ou 60 V DC

Corrente nominal

3 A

Aplicação informada

Áreas úmidas e higiênicas na indústria de alimentos

Ambiente

Temperatura ambiente de -25 a 80 °C; cULus: até 50 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT136 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m PVC IP69K 4 Polos

O EVT136 é um cabo de conexão de 10 m com conector fêmea M8 reto, destinado a conectar dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui 4 polos, revestimento de PVC e contatos banhados a ouro. Sua ficha informa graus de proteção IP65, IP67, IP68 e IP69K, além de isenção de silicone.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT136
Tipo de conector	Fêmea M8 reto, codificação A
Número de polos	4
Comprimento do cabo	10 m
Material do cabo	PVC, laranja; diâmetro de 4,9 mm
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	3 A
Temperatura ambiente	-25 a 80 °C; cULus: até 50 °C
Composição dos condutores	4 x 0,34 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface M8 fêmea/compatível mecanicamente com o conector M8 macho correspondente, codificação A e 4 polos, desde que os requisitos elétricos estejam dentro dos limites especificados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação descrita na ficha do produto.
Instalações que necessitem de cabo de 10 m e operação abaixo de 50 V AC / 60 V DC, com corrente nominal de até 3 A.

⚠ Considere outro se precisa de:

Não especificar para circuitos que excedam os limites informados de tensão ou corrente.
Não selecionar sem confirmar a correspondência de codificação, número de polos e encaixe M8 com o dispositivo a conectar; a ficha não declara compatibilidade universal com todos os conectores M8.
Não presumir adequação a temperaturas acima de 80 °C, nem acima de 50 °C quando aplicável a condição cULus.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha associa o produto a graus de proteção IP65, IP67, IP68 e IP69K; a vedação depende da montagem e das condições de uso aplicáveis.
Possibilidade condicionada: instalações com deslocamento do cabo podem ser consideradas dentro dos parâmetros de movimento informados — até 3,3 m/s para percurso horizontal de 5 m e aceleração máxima de 5 m/s² — e da faixa móvel de 5 a 80 °C, respeitando os demais limites do fabricante.
Não há indicação de protocolo, equipamento específico ou aprovação para uma aplicação além das condições descritas; validar a pinagem e os requisitos do dispositivo conectado no datasheet.

COMO ESCOLHER

Antes de comprar o EVT136 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m PVC IP69K 4 Polos, verifique estes pontos:

Quando escolher o EVT136

Escolha-o quando forem necessários cabo de 10 m, conector fêmea M8 reto de 4 polos com codificação A e aplicação em áreas úmidas e higiênicas da indústria de alimentos. Verifique também os limites de tensão, corrente e temperatura do circuito.

Quando avaliar outra configuração

Busque outra configuração se a instalação exigir comprimento diferente, outra geometria ou codificação de conector, número diferente de polos ou requisitos elétricos além de < 50 V AC / < 60 V DC e 3 A. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm / ifm electronic	Fabricante indicado na ficha do produto.
Modelo / SKU	EVT136	Identificação do produto no anúncio e na ficha.
Part number no anúncio	EVT136	Código informado nos dados prioritários do anúncio.
Part number no catálogo associado	ADOGF040VAS0010E04	Código encontrado no conjunto de dados associado ao catálogo; confirme a referência ao solicitar.
GTIN	4021179251778	Identificador comercial informado.
Categoria	Tecnologia de conexão; cabos e conectores	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.

Conexão elétrica
Tipo de produto	Cabo de conexão com conector fêmea	Função e gênero do conector informados.
Conector	1 x M8, reto; codificação A	Configuração mecânica da conexão elétrica.
Contatos	4, dourados/banhados a ouro	Número de contatos e acabamento informados.
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados; não exceder.
Corrente nominal / capacidade de carga total	3 A	Valor nominal informado para o cabo.
Classe de proteção	III	Classe indicada na ficha do produto.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de condutores informada; conferir pinagem no datasheet antes da ligação.

Cabo e dados mecânicos
Comprimento	10 m	Comprimento nominal do cabo.
Especificação do cabo	PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e seção dos condutores especificadas.
Material do invólucro / cabo	PVC	Material indicado para o cabo e o corpo do conector.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material informado para o bloqueio do conector.
Material da vedação	EPDM	Material da vedação do conector.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa máxima de aperto indicada para a conexão; observar o datasheet.
Dimensões informadas	10 x 10 x 31 mm	Dimensões listadas no conjunto de dados; não substituem o desenho dimensional.
Peso	371,5 g	Peso informado no conjunto de dados do produto.

Flexibilidade e movimento
Ciclos de curvatura	> 1 milhão	Valor informado para ciclos de curvatura.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para a construção do cabo; consultar as condições de ensaio no datasheet.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Aplicar como raio mínimo em instalação flexível; com diâmetro informado de 4,9 mm, respeitar a referência do fabricante.
Esforço de torção	± 180 °/m	Limite indicado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada; não generalizar para outros percursos ou acelerações.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus informados na ficha; a proteção depende da montagem correta e das condições definidas pelo fabricante.
Temperatura ambiente	-25 a 80 °C; cULus: até 50 °C	Faixa ambiente informada; observar o limite específico indicado para cULus.
Temperatura ambiente em aplicação móvel	5 a 80 °C; cULus: até 50 °C	Faixa informada para condição móvel.
Isento de silicone	Sim	Característica declarada pelo fabricante.
Corpo do conector	PVC, laranja	Material e cor indicados para o corpo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O cabo é descrito como componente de conexão elétrica; confirme os requisitos do dispositivo e do circuito.

Conexões

Elétrica Conector fêmea M8 reto, codificação A, 4 contatos; tensão de operação < 50 V AC / < 60 V DC e corrente nominal de 3 A. A compatibilidade elétrica depende também da pinagem e dos requisitos do equipamento conectado, não detalhados como esquema nesta ficha.

Processo Não se aplica como conexão de processo: o produto é um cabo elétrico com conector M8, não uma conexão para fluido ou processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M8 macho, codificação A, 4 polos, e requisitos elétricos dentro dos limites do cabo	✓	A geometria, a codificação e os 4 contatos correspondem ao tipo de conexão informado; confirmar pinagem e requisitos elétricos do dispositivo.
Circuito com tensão acima de 50 V AC ou 60 V DC, ou corrente acima de 3 A	✗	Excede os limites de operação e a corrente nominal especificados para o produto.
Conexão M8 com codificação, gênero ou número de polos diferente	✗	A ficha especifica conector fêmea reto, codificação A e 4 contatos; não há evidência de compatibilidade mecânica com outras configurações.
Uso em área úmida ou higiênica da indústria de alimentos dentro das condições ambientais especificadas	✓	A aplicação é indicada na descrição do produto; a ficha informa os graus IP65, IP67, IP68 e IP69K. A instalação deve respeitar as condições aplicáveis ao grau de proteção.

INSTALAÇÃO

Como instalar o EVT136 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m PVC IP69K 4 Polos

Confirme que o dispositivo correspondente possui conexão compatível com M8 macho, codificação A e 4 polos; verifique também a pinagem no datasheet.
Desenergize o circuito antes de conectar e confirme que os requisitos não excedem < 50 V AC / < 60 V DC e 3 A.
Planeje o percurso para evitar tensão mecânica indevida e respeite o raio mínimo de flexão informado para aplicação flexível: 10 vezes o diâmetro do cabo.
Alinhe os conectores sem forçar o encaixe e aperte o bloqueio dentro da faixa de 0,3 a 0,5 Nm indicada.
Verifique a integridade da vedação e a montagem correta antes de expor a conexão à umidade ou a processos de limpeza.
Após a ligação, confira a identificação dos condutores e valide continuidade e funcionamento conforme o esquema do equipamento conectado.

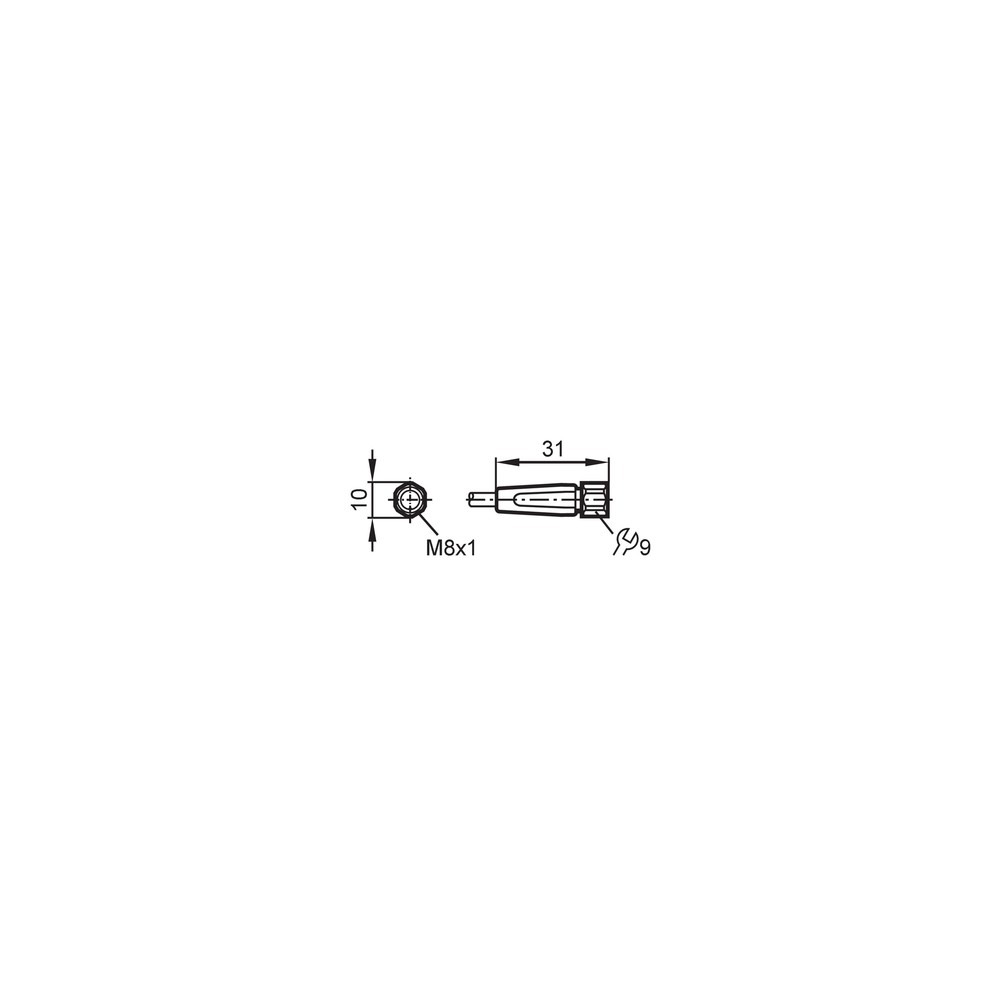

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não recebe sinal.	Conector não totalmente encaixado, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Desenergize o circuito; confira o encaixe, a pinagem no datasheet e se tensão e corrente estão dentro dos limites especificados.
Interrupções intermitentes quando o cabo se move.	Dano ou esforço mecânico no cabo, dobra abaixo do raio mínimo ou movimento fora das condições informadas.	Inspecione o percurso e a capa do cabo; verifique o raio de flexão e compare velocidade, percurso e aceleração com as condições especificadas.
Umidade observada na conexão ou falha após limpeza.	Montagem incorreta, vedação danificada ou exposição em condição não coberta pela configuração instalada.	Inspecione a vedação EPDM e o assentamento do conector; confirme a montagem e as condições de exposição em relação ao datasheet.
A conexão aquece ou apresenta operação instável.	Corrente ou tensão acima dos valores nominais, ou conexão elétrica inadequada.	Meça tensão e corrente do circuito e compare com < 50 V AC / < 60 V DC e 3 A; verifique também o aperto especificado.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVT136 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT136 e para que tipo de instalação serve?

É um cabo de conexão de 10 m com conector fêmea M8 reto de 4 polos. A aplicação indicada é em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto?

A ficha informa uma peça por embalagem e descreve o cabo de conexão. Não há acessórios adicionais listados.

Posso usar este cabo em um circuito com mais de 3 A?

Não: a corrente nominal informada é 3 A. Para um circuito acima desse valor, selecione uma conexão dimensionada para a corrente requerida.

Ele serve para ligar qualquer dispositivo M8?

Não é possível afirmar compatibilidade universal. A ficha especifica conector fêmea reto, codificação A e 4 polos; confirme o conector correspondente, a pinagem e os requisitos elétricos do dispositivo.

O cabo está funcionando de forma intermitente; o que verifico antes de trocar?

Verifique o encaixe, a continuidade e a pinagem, além de inspecionar danos por dobra ou movimento. Compare a instalação com o raio mínimo e as condições de movimento indicadas no datasheet.

A conexão falha depois de entrar em contato com água; qual é a causa provável?

A falha pode estar relacionada a montagem ou vedação incorreta, ou a condições de exposição incompatíveis com a instalação. Confira a vedação, o assentamento do conector e as condições aplicáveis aos graus IP informados.

Devo comprar este cabo ou procurar uma versão de outro comprimento?

O EVT136 tem comprimento de 10 m. Se o percurso exigir outro comprimento, procure uma configuração que corresponda a essa necessidade; a ficha não especifica alternativas de modelo.

É melhor comprar o cabo avulso ou um kit?

A ficha lista uma peça por embalagem e não informa um kit ou acessórios inclusos. Confirme separadamente se a instalação exige outros componentes.

Qual cuidado devo ter ao instalar o cabo em movimento?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de movimento especificadas. Evite exceder os limites de velocidade, percurso e aceleração informados.

Como confirmar a ligação correta dos quatro fios?

Use o esquema do datasheet e confira a identificação BK, BN, BU e WH antes de energizar. A lista de cores, por si só, não substitui a verificação da pinagem do dispositivo conectado.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico indicada para o conector M8; deve corresponder à conexão do equipamento.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso, que depende da montagem e das condições especificadas.

Raio mínimo de flexão

Menor raio de curvatura indicado para evitar flexão abaixo do limite especificado em aplicação flexível.

Contato banhado a ouro

Acabamento especificado para os contatos elétricos do conector.

Classe de proteção III

Classe de proteção elétrica indicada na ficha do produto.
