Cabo de Conexão M8 Fêmea IFM EVT135

Pré-visualizar: EVT135 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m PVC IP69K

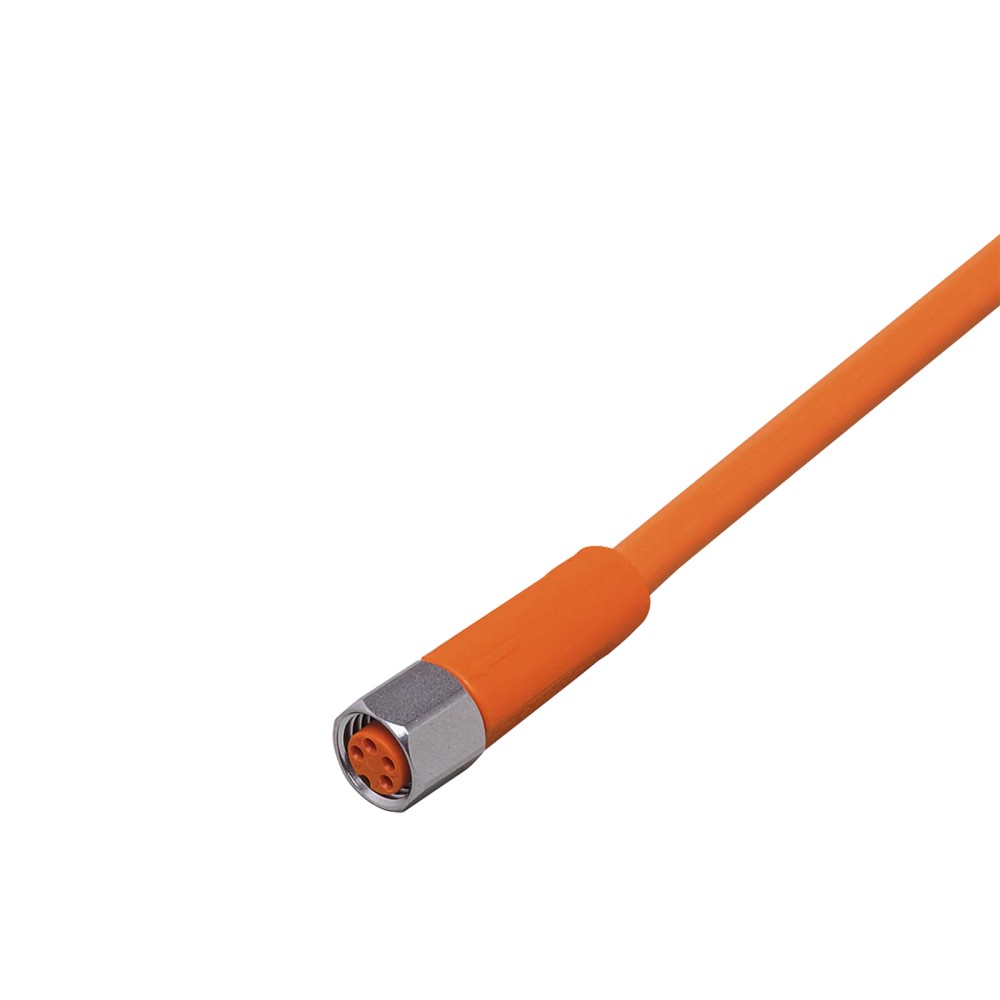

EVT135 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m PVC IP69K

Imagem meramente ilustrativa

R$ 249,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT135
EAN: 4021179251761
NCM do produto: 85444200

Destaques do Produto Conexão do componente...mais

Fechar menu

Saiba mais sobre: "EVT135 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Conexão do componente

Soquete fêmea M8, reto, codificação A, 4 contatos

Comprimento

5 m

Alimentação / sinal

Abaixo de 50 V AC ou 60 V DC; carga total máxima de 3 A

Ambiente

Aplicações úmidas e higiênicas; proteção IP65/IP67/IP68/IP69K

Cabo

PVC laranja, 4 x 0,34 mm², Ø 4,9 mm

Composição especial

Sem silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea IFM EVT135, M8 reto, 4 polos, 5 m, PVC, IP65/IP67/IP68/IP69K

O IFM EVT135 é um cabo de conexão com soquete fêmea M8, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui 5 m de comprimento, cabo em PVC e proteção IP65, IP67, IP68 e IP69K. O soquete tem 4 contatos dourados e o cabo não contém silicone.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT135
Conector	Fêmea M8 reto, codificação A, 4 contatos
Comprimento do cabo	5 m
Material do cabo / cor	PVC / laranja
Proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Seção e número de condutores	4 x 0,34 mm²
Temperatura ambiente	-25 a 80 °C; em movimento: 5 a 80 °C
Peso informado	196,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface M8 fêmea, codificação A e 4 contatos, desde que a contraparte seja mecanicamente correspondente e os limites elétricos sejam respeitados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada para o produto.
Instalações que necessitem de cabo de 5 m em PVC, sem silicone e com as classes de proteção informadas.

⚠ Considere outro se precisa de:

Não selecione para circuitos que excedam a tensão de operação indicada (< 50 V AC / < 60 V DC) ou a capacidade de carga total de 3 A.
Não selecione quando o equipamento exigir comprimento, quantidade de contatos ou codificação M8 diferentes dos informados; confirme a interface do dispositivo antes da montagem.
Não trate a indicação IP como autorização para exceder os limites de temperatura, movimento ou instalação descritos na documentação do fabricante.

APLICAÇÕES E USO

Uso indicado pelo fabricante: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. As classes IP informadas são IP65, IP67, IP68 e IP69K; observe as condições de instalação especificadas pelo fabricante.
Uso em instalação fixa, desde que o comprimento de 5 m, a interface e os limites elétricos sejam compatíveis com o circuito. A indicação de uso móvel exige respeito à faixa de 5 a 80 °C e aos parâmetros de movimento declarados.
Possibilidade inferida: conexão de sensores ou outros dispositivos com contraparte M8 correspondente. Confirme pinagem, carga, tensão e aplicação na documentação dos equipamentos conectados.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea IFM EVT135, M8 reto, 4 polos, 5 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT135 quando

A instalação exigir cabo de 5 m com soquete fêmea M8 reto, codificação A, 4 contatos e os limites elétricos e ambientais especificados para o produto.

Verifique outra configuração quando

A contraparte exigir outro gênero de conector, codificação, número de contatos ou comprimento. A ficha disponível não identifica modelos alternativos; compare os requisitos com a documentação IFM antes de selecionar.

Confirme os limites da aplicação

Para operação móvel, considere a faixa de 5 a 80 °C, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de movimento informados. Não extrapole esses valores.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	IFM / ifm electronic	Identificação do fabricante informada para o produto.
Modelo e SKU	EVT135	Código de identificação do cabo.
GTIN	4021179251761	Identificador comercial informado na ficha.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação explicitamente indicada no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de tensão informado pelo fabricante.
Capacidade de carga total	3 A	Capacidade total indicada; não exceder o valor especificado.
Classe de proteção elétrica	III	Classificação indicada na ficha técnica.

Conexão elétrica
Conexão do cabo	5 m; PVC laranja; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo informadas pelo fabricante.
Conector	1 soquete fêmea M8, reto, codificação A, 4 contatos dourados	Interface do lado do conector.
Cor dos condutores	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha; confirme a atribuição elétrica na documentação do equipamento.
Bloqueio / porca	Aço inoxidável 1.4404 / 316L	Material informado para o elemento de bloqueio.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa máxima de torque indicada para a conexão.
Material da vedação	EPDM	Material da vedação indicado na ficha.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção declaradas para o produto; observe as condições de instalação e uso do fabricante.
Material do cabo / invólucro	PVC	Material informado para o cabo e o corpo do conector.
Sem silicone	Sim	Característica declarada na ficha.
Contatos	Banhados a ouro	Acabamento dos contatos especificado pelo fabricante.

Condições ambientais e movimento
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada para o produto.
Temperatura ambiente em movimento	5 a 80 °C	Faixa indicada especificamente para uso móvel.
Limite de temperatura cULus	Até 50 °C	Observação de temperatura indicada para cULus.
Ciclos de curvatura	> 1 milhão	Número de ciclos informado na ficha; condições de ensaio devem ser consultadas na documentação do fabricante.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; aplicar ao diâmetro especificado do cabo.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Esforço de torção	± 180°/m	Limite de torção indicado na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; observar também os limites de movimento e curvatura.

Dados mecânicos e dimensões
Comprimento do cabo	5 m	Comprimento nominal informado.
Peso	196,7 g	Peso indicado no cadastro do produto.
Dimensões cadastradas	10 x 10 x 31 mm	Dimensões informadas no cadastro; consulte o desenho dimensional para referência de montagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O cabo fornece conexão elétrica por 4 contatos; a compatibilidade de comunicação depende dos dispositivos conectados e da atribuição de sinais indicada pelo fabricante.

Conexões

Elétrica Cabo com 4 condutores de 0,34 mm²; soquete fêmea M8 reto, codificação A, 4 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. Confirme a atribuição dos pinos e os requisitos elétricos dos equipamentos na documentação correspondente.

Processo Não aplicável: trata-se de um cabo de conexão elétrica com soquete M8, não de uma conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com contraparte M8 macho, codificação A e 4 contatos, com requisitos elétricos dentro dos limites informados	✓	A interface do cabo é fêmea M8 reta, codificação A, 4 contatos; a compatibilidade elétrica e a pinagem ainda devem ser confirmadas com a documentação dos dispositivos.
Circuito com tensão ou corrente acima dos limites especificados	✗	A ficha indica operação abaixo de 50 V AC / 60 V DC e capacidade de carga total de 3 A.
Aplicação em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é indicada na descrição do produto; respeite as condições de instalação e os limites documentados.
Equipamento que exige outra codificação, número de contatos ou gênero de conector	✗	A interface especificada para este cabo é fêmea M8, codificação A, com 4 contatos; a ficha não confirma compatibilidade com interfaces diferentes.
Aplicação móvel que opere abaixo de 5 °C	✗	A faixa de temperatura ambiente para uso móvel informada é de 5 a 80 °C.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea IFM EVT135, M8 reto, 4 polos, 5 m, PVC, IP65/IP67/IP68/IP69K

Confirme que a contraparte é M8 macho, codificação A e 4 contatos, e que a pinagem é compatível com os dispositivos conectados.
Verifique se a tensão e a carga do circuito permanecem dentro dos limites informados para o cabo.
Planeje o percurso considerando o comprimento de 5 m, o diâmetro de 4,9 mm e o raio mínimo de curvatura indicado para aplicação flexível.
Alinhe o conector antes de acoplar; evite forçar o encaixe ou aplicar torque fora da faixa de 0,3 a 0,5 Nm.
Após a conexão, confira o assentamento da vedação e o bloqueio mecânico conforme as instruções do fabricante do conjunto.
Inspecione o cabo e a conexão antes da operação, especialmente após movimentação, limpeza ou exposição a esforço mecânico.

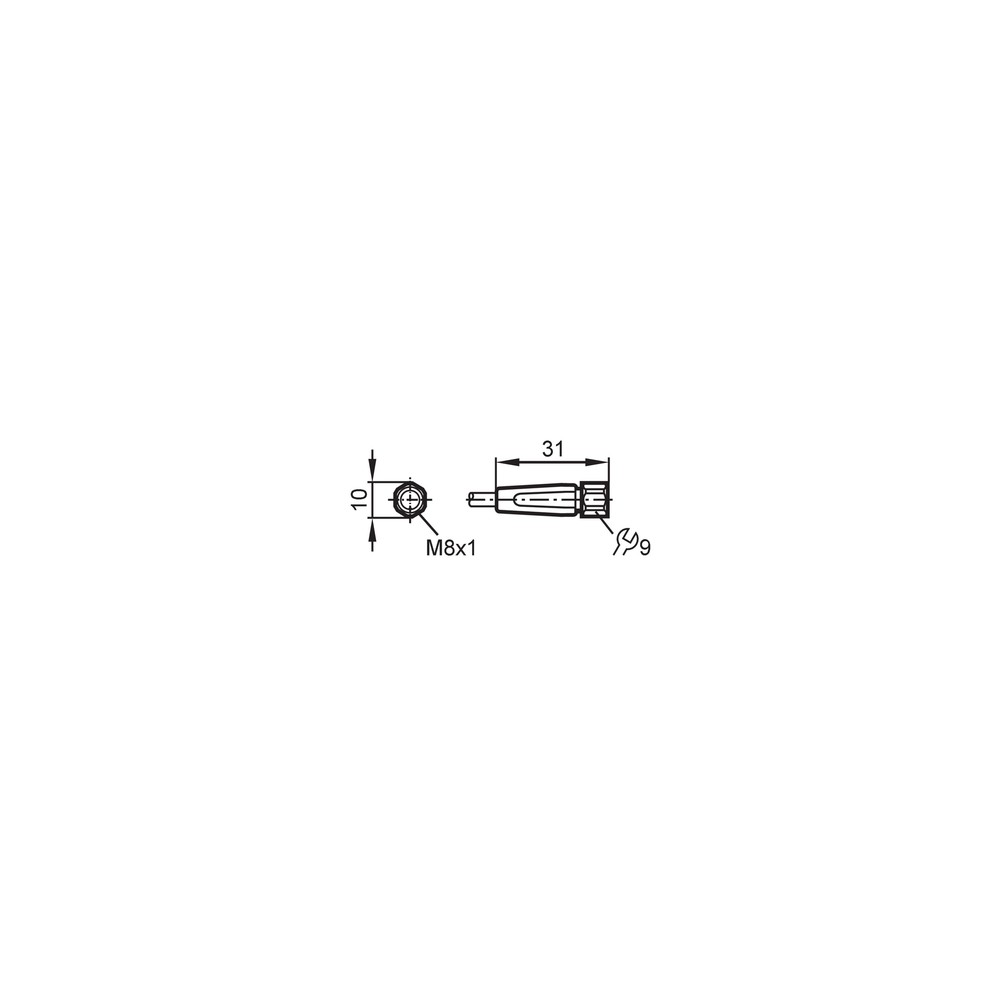

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não é reconhecido.	Possível incompatibilidade de pinagem, conexão incompleta ou requisito elétrico fora dos limites do cabo.	Confira a atribuição dos pinos nos documentos dos dois dispositivos, verifique o acoplamento do M8 e meça a tensão e a carga do circuito.
Há interrupções intermitentes durante o movimento do cabo.	Possível dano ou esforço mecânico no cabo, curvatura abaixo do raio mínimo ou movimento acima dos parâmetros especificados.	Inspecione o revestimento e o percurso; compare o raio de curvatura e as condições de movimento com os limites da ficha.
A conexão apresenta umidade ou perde vedação.	Possível montagem incorreta, vedação danificada ou condição de uso diferente daquela prevista para a classe de proteção.	Desconecte com o sistema desenergizado, inspecione vedação e superfícies de acoplamento e revise a montagem segundo a documentação do fabricante.
O conector não acopla ou não bloqueia corretamente.	Possível diferença de gênero, codificação ou número de contatos, ou desalinhamento durante o acoplamento.	Confirme a contraparte M8 macho, codificação A e 4 contatos; alinhe os conectores sem forçar e consulte a documentação do equipamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT135 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT135 e para quem ele serve?

É um cabo de conexão com soquete fêmea M8, indicado para conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. A compatibilidade depende da interface, da pinagem e dos limites elétricos dos dispositivos.

O que acompanha o EVT135?

A ficha informa uma peça por embalagem: o cabo de conexão com soquete fêmea M8. Não há acessórios adicionais listados.

Ele pode ser usado em circuito acima de 3 A ou da tensão indicada?

Não: a capacidade de carga total especificada é 3 A, e a tensão de operação é inferior a 50 V AC / 60 V DC. Para valores diferentes, selecione um cabo cuja ficha cubra os requisitos do circuito.

Posso conectar o EVT135 a qualquer equipamento M8?

Não necessariamente. Este modelo tem conector fêmea M8 reto, codificação A e 4 contatos; confirme também a pinagem e os requisitos elétricos do equipamento.

Para que aplicação este cabo não é adequado?

A ficha não permite declarar incompatibilidade com uma aplicação específica apenas por ausência de informação. Não o utilize em circuito que ultrapasse os limites elétricos ou exija uma interface diferente da especificada.

Ele serve para uma contraparte M8 com outra codificação ou quantidade de contatos?

A ficha especifica codificação A e 4 contatos, portanto não confirma compatibilidade com outras configurações. Verifique a interface exigida pelo equipamento antes da compra.

O cabo não funciona: o que devo verificar antes de trocar?

Confira primeiro o acoplamento, a pinagem e a tensão no circuito. Verifique também se a corrente total está dentro do limite especificado.

O sinal falha quando o cabo se move; qual pode ser a causa?

Pode haver dano por esforço mecânico, curvatura insuficiente ou condição de movimento fora dos parâmetros declarados. Inspecione o cabo e compare o percurso com os limites de curvatura e movimento da ficha.

Como devo apertar e instalar o conector?

Alinhe o M8 antes de acoplar e não force a conexão. A ficha informa torque máximo de 0,3 a 0,5 Nm; consulte também as instruções do equipamento conectado.

É melhor comprar este cabo ou usar peças avulsas?

O EVT135 é fornecido como um cabo de conexão completo, com 5 m e soquete fêmea M8. Se a instalação exigir outro comprimento ou outra interface, compare os requisitos com a documentação do fabricante; a ficha não informa uma alternativa específica.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de encaixe do conector M8 que deve corresponder à codificação da contraparte. (Ref.: conexão elétrica do soquete)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, conforme as condições definidas para cada classe. (Ref.: IP65, IP67, IP68 e IP69K)

Capacidade de carga total

Limite de corrente total indicado para o cabo; deve ser respeitado no circuito conectado. (Ref.: 3 A)

Raio mínimo de curvatura

Menor raio de curvatura informado para aplicação flexível, expresso em relação ao diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

Classe de proteção III

Classificação elétrica indicada na ficha do produto. (Ref.: classe de proteção III)
