Cabo M8 Fêmea IFM EVT124 10m - Alta Higiene IP69K

Pré-visualizar: EVT124 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 10m PVC IP69K

EVT124 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 10m PVC IP69K

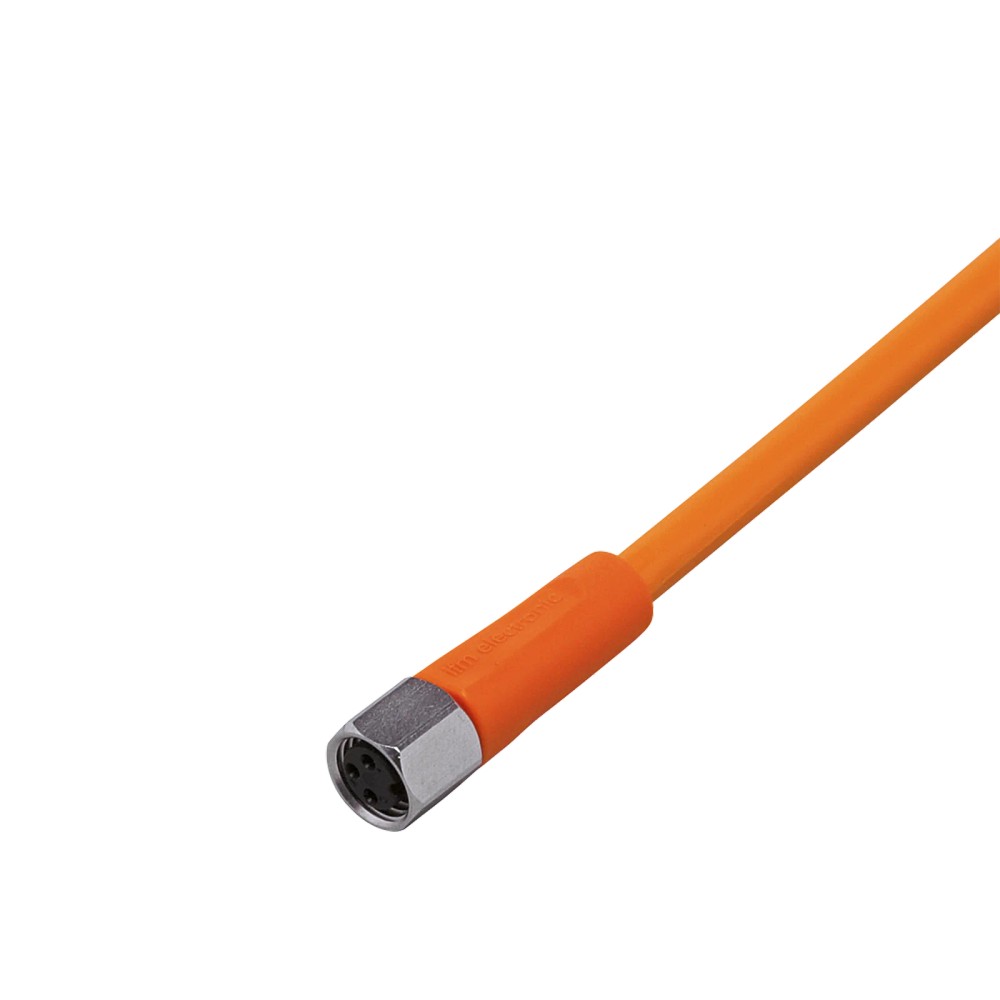

Imagem meramente ilustrativa

R$ 315,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT124
EAN: 4021179251655
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVT124 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 10m PVC IP69K"

Destaques do Produto

Comprimento

10 m

Tipo de conexão

Fêmea M8 reto, codificação A

Número de contatos

Material do cabo

PVC

Limites elétricos

< 50 V AC / < 60 V DC; carga total de 3 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT124 IFM — Cabo de conexão com conector fêmea M8, 10 m, PVC, IP69K

O IFM EVT124 é um cabo de conexão com conector fêmea M8 reto, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui cabo de 10 m em PVC, três contatos banhados a ouro e proteção especificada como IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 50 V AC e suporta corrente de carga total de até 3 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT124

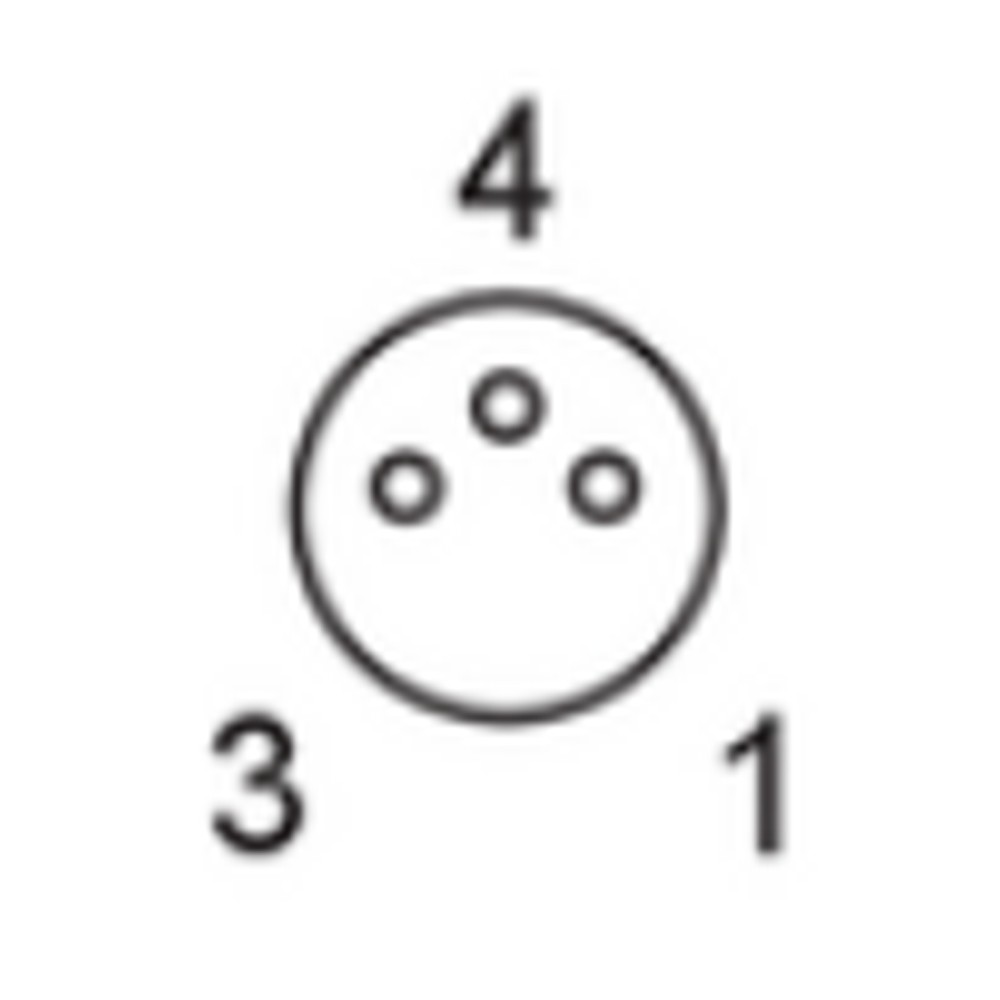

Conector	Fêmea M8 reto, codificação A, 3 contatos
Comprimento do cabo	10 m
Material do cabo e do corpo do conector	PVC
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Contatos	3, banhados a ouro
Temperatura ambiente	-25 a 80 °C; cULus: até 50 °C
Aplicação indicada na ficha	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha do fabricante.
Equipamentos com interface fêmea M8 reta, codificação A, de 3 contatos, desde que a conexão elétrica e os limites de tensão e corrente sejam compatíveis.
Instalações que necessitem de cabo de 10 m em PVC e do grau de proteção declarado para o produto.

⚠ Considere outro se precisa de:

Não utilizar em circuitos acima de < 50 V AC ou < 60 V DC, nem com carga total superior a 3 A.
Não conectar a interfaces cuja geometria, codificação, número de contatos ou requisitos elétricos sejam diferentes sem confirmação de compatibilidade no datasheet do equipamento correspondente.
Não presumir que o cabo atende a requisitos de materiais, temperatura ou aplicação que não estejam especificados na ficha.

APLICAÇÕES E USO

Aplicação comprovada na ficha: conexão de equipamentos em áreas úmidas e higiênicas da indústria de alimentos.
Possibilidade de uso em instalação com movimentação do cabo, respeitando o raio mínimo de flexão de 10 vezes o diâmetro, a faixa de temperatura móvel declarada e os limites de velocidade e aceleração informados; validar as condições reais da máquina.
A ficha declara graus de proteção IP65, IP67, IP68 e IP69K. A seleção para lavagem ou exposição a líquidos deve considerar as condições de instalação e os requisitos de proteção do conjunto conectado; os graus do cabo não substituem a verificação do equipamento acoplado.

COMO ESCOLHER

Antes de comprar o EVT124 IFM — Cabo de conexão com conector fêmea M8, 10 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT124 quando

A instalação exigir cabo de 10 m, conector fêmea M8 reto codificado A com 3 contatos, condutor em PVC e operação dentro dos limites elétricos e ambientais especificados.

Verifique outra configuração quando

O equipamento exigir outro tipo de conector, codificação, quantidade de contatos ou comprimento. Confirme também a compatibilidade elétrica e mecânica com a conexão do dispositivo antes da seleção; a ficha deste cabo não estabelece compatibilidade universal.

Confira o regime de movimentação

Para instalação móvel, considere o raio mínimo de flexão informado de 10 vezes o diâmetro do cabo e os limites declarados de velocidade e aceleração. Não extrapole esses valores para condições diferentes das especificadas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	EVT124	Identificação do produto na ficha do anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na ficha do produto.
Marca	ifm / IFM	Fabricante indicado nos dados do produto.
Part number do anúncio	EVT124	Código informado na fonte primária do anúncio.
GTIN	4021179251655	Identificador comercial informado na ficha.
Categoria	Tecnologia de conexão	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de operação declarados pelo fabricante.
Capacidade de carga total	3 A	Capacidade total especificada; não exceder este valor.
Classe de proteção	III	Classificação informada na ficha técnica.

Conexões e cabeamento

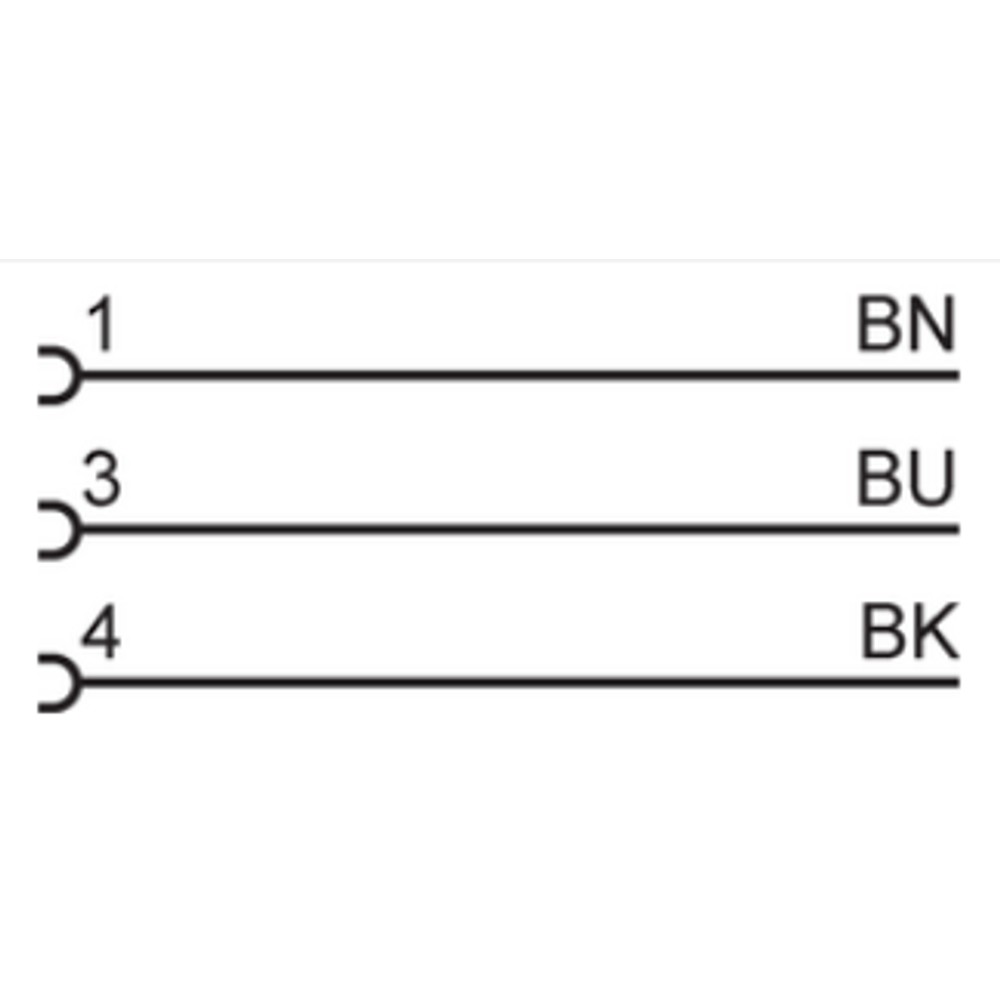

Conexão elétrica — cabo	10 m, PVC, laranja, Ø 4,9 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas declaradas para o cabo.
Conexão elétrica — soquete	1 x M8, reto; codificação A; 3 contatos dourados; corpo em PVC laranja	Configuração do conector fêmea informada pelo fabricante.
Material de bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o bloqueio do soquete.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa de aperto especificada para a conexão; seguir o valor aplicável à instalação.
Contatos banhados a ouro	Sim	Característica declarada para os contatos do soquete.
Sem silicone	Sim	Característica declarada para o produto.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção depende da montagem correta e das condições de ensaio aplicáveis.
Material do cabo e do invólucro	PVC	Material informado para o cabo e o corpo do conector.
Material da vedação	EPDM	Material especificado para a vedação do soquete.

Condições ambientais e movimentação
Temperatura ambiente	-25 a 80 °C (cULus: até 50 °C)	Faixa ambiente declarada; observar o limite específico cULus quando aplicável.
Temperatura ambiente em aplicação móvel	5 a 80 °C (cULus: até 50 °C)	Faixa especificada para condição móvel.
Raio de flexão em aplicação flexível	Mínimo de 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo de 4,9 mm.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção informado pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração	Máx. 5 m/s²	Condição associada à velocidade máxima de movimento declarada.

Dados mecânicos
Dimensões do produto	10 x 10 x 31 mm	Dimensões indicadas nos dados do produto; consultar o desenho dimensional para interpretação e cotas.
Peso	334,8 g	Peso informado na ficha técnica.

COMPATIBILIDADE

Comunicação

• A ficha identifica uma conexão M8 de 3 contatos, codificação A; não especifica protocolo de comunicação.

Conexões

Elétrica Cabo de 10 m em PVC, laranja, Ø 4,9 mm, 3 x 0,34 mm²; soquete fêmea M8 reto, codificação A, com 3 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC. Capacidade de carga total: 3 A. Confirmar a atribuição de pinos no datasheet e no dispositivo conectado.

Processo Conector fêmea M8 reto, codificação A. A ficha não informa uma conexão de processo; trata-se de uma conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M8 macho reta, codificação A e 3 contatos, com requisitos elétricos dentro dos limites do cabo	✓	A geometria e a configuração do soquete correspondem; a compatibilidade elétrica do dispositivo ainda deve ser verificada.
Circuito com tensão inferior a 50 V AC ou inferior a 60 V DC e carga total de até 3 A	✓	Esses são os limites elétricos declarados na ficha; respeite também os requisitos do dispositivo conectado.
Circuito acima dos limites de tensão ou com carga superior a 3 A	✗	A condição excede os valores elétricos especificados para o EVT124.
Equipamento cuja interface exige outro tipo de conector, outra codificação ou quantidade diferente de contatos	✗	A ficha deste produto especifica soquete fêmea M8 reto, codificação A, com 3 contatos; não há evidência de compatibilidade mecânica com outras configurações.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo. A interface M8, isoladamente, não comprova compatibilidade com um protocolo.

INSTALAÇÃO

Como instalar o EVT124 IFM — Cabo de conexão com conector fêmea M8, 10 m, PVC, IP69K

Confirme que a interface do equipamento é M8 macho, reta, codificação A e com 3 contatos; verifique também os limites elétricos do circuito.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector, os contatos e a vedação; não instale se houver dano ou contaminação visível.
Acople o conector sem forçar o alinhamento e aperte dentro da faixa especificada de 0,3 a 0,5 Nm.
Roteie o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo e sem ultrapassar os limites de movimentação declarados.
Após a montagem, confira o assentamento da conexão e valide a continuidade e o funcionamento do circuito conforme os procedimentos do equipamento conectado.

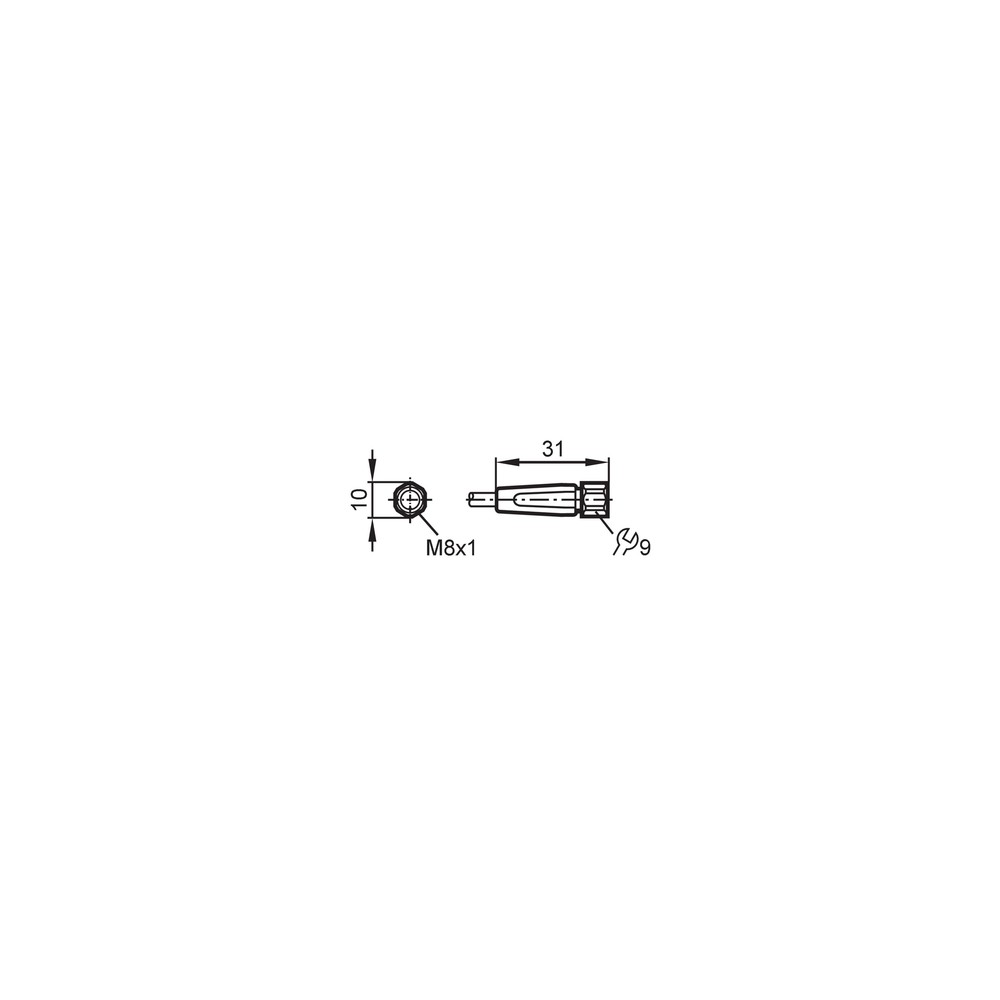

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não comunica.	Conector desalinhado, conexão incompleta ou circuito fora dos limites elétricos do cabo.	Desenergize e confira o encaixe, a interface M8/codificação A/3 contatos e os valores de tensão e carga do circuito.
Funcionamento intermitente durante movimentação do cabo.	Dobra abaixo do raio mínimo ou solicitação de movimento fora das condições especificadas.	Inspecione o percurso e meça o raio de flexão; compare também velocidade, aceleração e temperatura com os valores declarados.
Há umidade ou contaminação na região da conexão.	Acoplamento incompleto, vedação danificada ou montagem inadequada; a ficha não permite determinar a causa sem inspeção.	Verifique o assentamento do conector e o estado da vedação EPDM; confirme que o conjunto foi montado conforme as condições de proteção requeridas.
A conexão aquece ou apresenta falha elétrica sob carga.	Corrente total acima de 3 A, tensão fora do limite especificado ou contato com encaixe inadequado.	Meça tensão e corrente do circuito e compare com os limites da ficha; inspecione os contatos e confirme a correspondência entre as interfaces.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT124 em português (Datasheet) Desenho em escala do EVT124 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT124 e em que aplicação é indicado?

É um cabo de conexão IFM com conector fêmea M8, indicado na ficha para áreas úmidas e higiênicas da indústria de alimentos. A compatibilidade depende também da interface e dos requisitos elétricos do equipamento conectado.

O que acompanha o produto?

A ficha indica uma peça por embalagem: o cabo de conexão EVT124. Não há acessórios adicionais listados.

O EVT124 serve para qualquer conector M8?

Não é possível afirmar compatibilidade com qualquer M8. A ficha especifica conector fêmea reto, codificação A e 3 contatos; confirme que a interface do equipamento corresponde.

Posso usar este cabo em circuito acima de 3 A?

Não. A capacidade de carga total especificada é 3 A, e a tensão deve permanecer abaixo de 50 V AC ou 60 V DC, conforme a ficha.

Este cabo é indicado para uma conexão que exige mais de 3 contatos?

A ficha especifica 3 contatos. Para interfaces com outra quantidade de contatos, selecione uma configuração correspondente e valide a conexão no datasheet do equipamento.

O cabo está instalado, mas o equipamento não liga: o que verifico antes de trocar?

Confira se o conector está totalmente acoplado e se a interface é M8 reta, codificação A, com 3 contatos. Meça também tensão e carga para confirmar que estão dentro dos limites especificados.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é flexão abaixo do raio mínimo ou movimento fora das condições declaradas. Inspecione o roteamento e compare a instalação com os limites de flexão, velocidade, aceleração e temperatura da ficha.

Como decidir entre o EVT124 e um cabo de outro comprimento?

Escolha o EVT124 quando os 10 m atenderem ao percurso e sua configuração M8 corresponder ao equipamento. Se for necessário outro comprimento ou outra configuração de conector, procure uma variante cuja ficha confirme esses requisitos.

Que cuidado devo ter ao apertar o conector?

A ficha especifica torque máximo de aperto entre 0,3 e 0,5 Nm. Alinhe o conector sem forçar e confira o assentamento da vedação.

Qual é a origem ou procedência informada para a compra?

A condição comercial fornecida informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração de codificação do conector M8; deve corresponder à interface do dispositivo.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, dependente das condições de montagem e ensaio.

Raio de flexão

Raio mínimo de curvatura permitido para o cabo em aplicação flexível, conforme especificação do fabricante.

Carga total

Limite de corrente total declarado para a conexão; não deve ser excedido.

Contatos banhados a ouro

Acabamento dos contatos indicado na ficha do conector; não substitui a verificação de compatibilidade elétrica e mecânica.
