Cabo de Conexão Fêmea M8 IFM EVT123

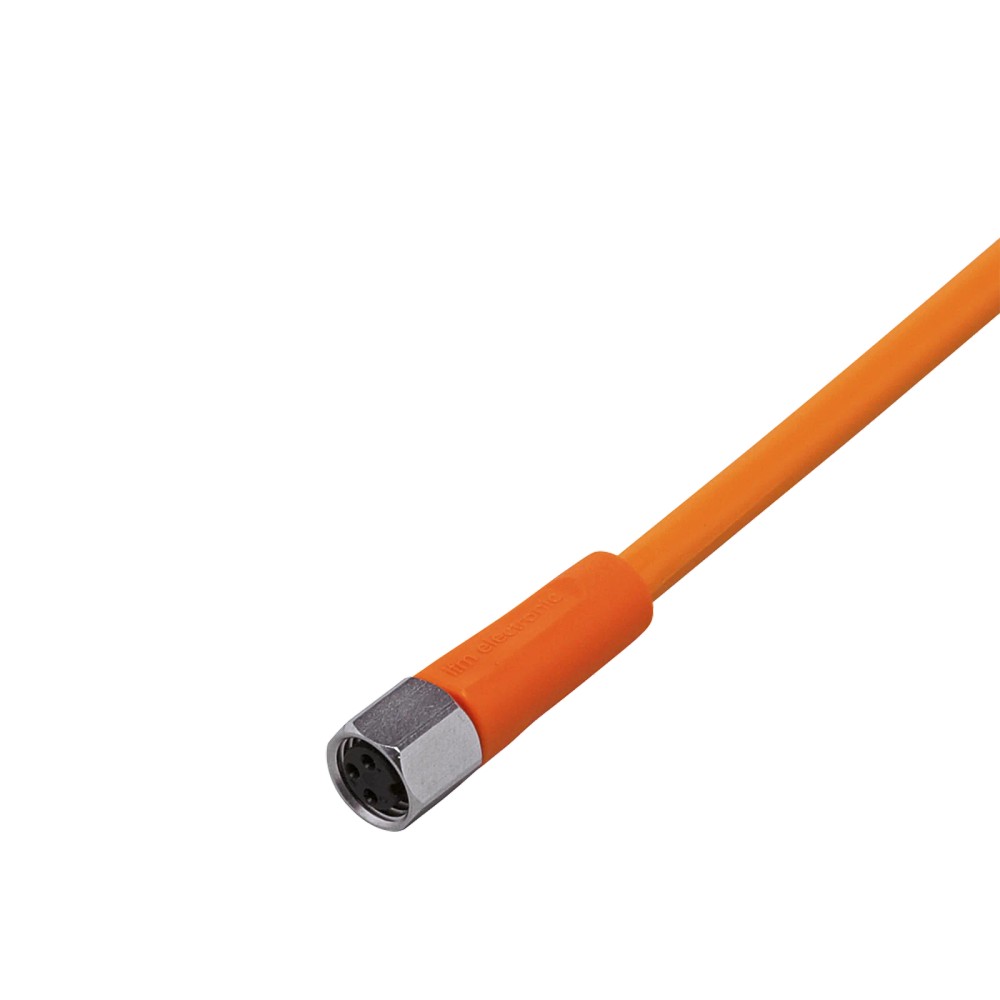

Pré-visualizar: EVT123 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m, 3 Polos, PVC, IP69K

EVT123 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m, 3 Polos, PVC, IP69K

Imagem meramente ilustrativa

R$ 264,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT123
EAN: 4021179251648
NCM do produto: 85444200

Destaques do Produto Conexão Soquete fêmea...mais

Fechar menu

Saiba mais sobre: "EVT123 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m, 3 Polos, PVC, IP69K"

Destaques do Produto

Conexão

Soquete fêmea M8, reto, codificação A, 3 polos

Comprimento do cabo

5 m

Tensão máxima informada

< 50 V AC / < 60 V DC

Corrente máxima informada

3 A de capacidade de carga total

Ambiente

Proteção IP65, IP67, IP68 e IP69K; aplicação indicada em áreas úmidas e higiênicas

Composição

Cabo de PVC, livre de silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Gestão logística realizada pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M8 ifm EVT123, reto, 3 polos, 5 m, PVC, IP69K

O ifm EVT123 é um cabo de conexão com conector fêmea M8 reto, de 3 polos, para interligar componentes com conexão correspondente. A ficha indica aplicação em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de PVC com 5 m, contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. É livre de silicone.

PRINCIPAIS ESPECIFICAÇÕES

Conector	Fêmea M8, reto, codificação A, 3 contatos
Comprimento	5 m
Material do cabo	PVC, laranja
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Temperatura ambiente	-25...80 °C
Vedação	EPDM
Material do bloqueio	Aço inoxidável 1.4404 / 316L
SKU	EVT123

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de dispositivos com conexão elétrica fêmea M8, codificação A e 3 contatos, desde que atendidos os limites elétricos do cabo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Aplicações que exijam cabo de 5 m, revestimento de PVC e cabo sem silicone.

⚠ Considere outro se precisa de:

Conexões que não correspondam mecanicamente ao soquete fêmea M8 reto, codificação A, de 3 contatos.
Circuitos acima dos limites informados de < 50 V AC / < 60 V DC ou 3 A de capacidade de carga total.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos; a ficha indica graus de proteção IP65, IP67, IP68 e IP69K.
Possibilidade condicionada: uso em instalações com movimento do cabo, respeitando a faixa de temperatura móvel de 5...80 °C, a velocidade máxima indicada de 3,3 m/s na condição especificada e o raio mínimo de flexão informado.
Antes de instalar, verificar se o dispositivo correspondente usa conexão macho M8, codificação A, 3 contatos, e se a tensão, corrente e pinagem estão dentro dos limites especificados.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M8 ifm EVT123, reto, 3 polos, 5 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT123 quando

A instalação exigir cabo de 5 m com soquete fêmea M8 reto, codificação A, 3 contatos, revestimento de PVC e aplicação em áreas úmidas e higiênicas.

Verifique outra configuração quando

O dispositivo exigir outro tipo de conector, quantidade de contatos, comprimento ou condição elétrica. A ficha disponível não informa modelos alternativos compatíveis; confirme a pinagem e os limites no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm	Fabricante informado na ficha.
Produto	Cabo de conexão com conector fêmea	Tipo de produto.
SKU / part number do anúncio	EVT123	Identificador do produto no anúncio.
Part number do catálogo	ADOGF030VAS0005E03	Código indicado no dataset de catálogo.
GTIN	4021179251648	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	181,7 g	Massa informada no catálogo.
Dimensões	10 x 10 x 31 mm	Dimensões informadas no catálogo.
NCM	8544.42.00	Classificação fiscal informada.

Aplicação e características
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Livre de silicone	Sim	Característica especial informada.
Contatos banhados a ouro	Sim	Acabamento dos contatos indicado na ficha.
Tolerâncias para dobras e deslocamentos	Informadas como característica especial	A ficha cita essa característica sem detalhar uma classe ou norma.

Conexão elétrica
Conector	1 x M8, fêmea, reto, codificação A, 3 contatos	Configuração do soquete informada pelo fabricante.
Contatos	3, dourados	Quantidade e acabamento dos contatos.
Corpo do conector	PVC, laranja	Material e cor informados para o corpo.
Bloqueio	1.4404, aço inoxidável / 316L	Material indicado para o bloqueio.
Vedação do conector	EPDM	Material informado para a vedação.
Torque máximo de aperto	0,3...0,5 Nm	Faixa indicada para o aperto da conexão.
Cores dos fios	BK = preto; BN = marrom; BU = azul	Identificação das cores; a pinagem deve ser consultada no datasheet.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados.
Capacidade de carga total	3 A	Capacidade indicada para o cabo.
Classe de proteção	III	Classe de proteção declarada na ficha.

Cabo
Comprimento	5 m	Comprimento nominal informado.
Material do revestimento	PVC	Material do cabo.
Cor	Laranja	Cor indicada na especificação do cabo.
Diâmetro externo	4,9 mm	Diâmetro informado para o cabo.
Condutores	3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção indicada para os condutores.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Limite mínimo indicado para aplicação flexível.

Proteção e ambiente
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados na ficha; observar as condições aplicáveis de instalação e ensaio.
Temperatura ambiente	-25...80 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em movimento	5...80 °C	Faixa informada para condição móvel.
Aviso de temperatura cULus	...50 °C	Limite indicado pela ficha para cULus.
Material da vedação	EPDM	Material de vedação informado.

Dados mecânicos e movimento
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos declarada na ficha.
Esforço de torção	± 180 °/m	Valor informado para torção.
Velocidade de movimento	Máx. 3,3 m/s	Condição indicada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade funcional depende dos dispositivos conectados e da correspondência de pinagem.

Conexões

Elétrica 1 soquete fêmea M8 reto, codificação A, 3 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. Fios: BK = preto, BN = marrom, BU = azul. Confirmar a atribuição dos pinos no datasheet antes da ligação.

Processo Não se aplica: é um cabo de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão macho M8, codificação A, 3 contatos e pinagem compatível	✓	A ficha especifica soquete fêmea M8 reto, codificação A, com 3 contatos; a correspondência da pinagem deve ser confirmada.
Circuito dentro dos limites de tensão e capacidade de carga informados	✓	A ficha indica < 50 V AC / < 60 V DC e capacidade de carga total de 3 A.
Conector de outro tamanho, codificação ou quantidade de contatos	✗	A conexão especificada é M8 fêmea, reta, codificação A, de 3 contatos; outra geometria não corresponde à especificação mecânica.
Circuito acima de < 50 V AC / < 60 V DC ou acima de 3 A	✗	Esses valores excedem os limites elétricos informados para o cabo.
Uso em áreas úmidas e higiênicas na indústria de alimentos	✓	Essa aplicação está indicada na ficha; os graus de proteção listados são IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M8 ifm EVT123, reto, 3 polos, 5 m, PVC, IP69K

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme no equipamento a conexão correspondente: M8 macho, codificação A, 3 contatos.
Confira no datasheet a pinagem do equipamento e a correspondência dos condutores; não deduza a pinagem apenas pelas cores.
Posicione o cabo sem exceder o raio mínimo de flexão indicado para aplicação flexível.
Acople o conector reto e aperte dentro da faixa de torque especificada, de 0,3...0,5 Nm.
Verifique o assentamento da vedação e do bloqueio e confirme que as condições de tensão, corrente, temperatura e proteção são compatíveis com a instalação.

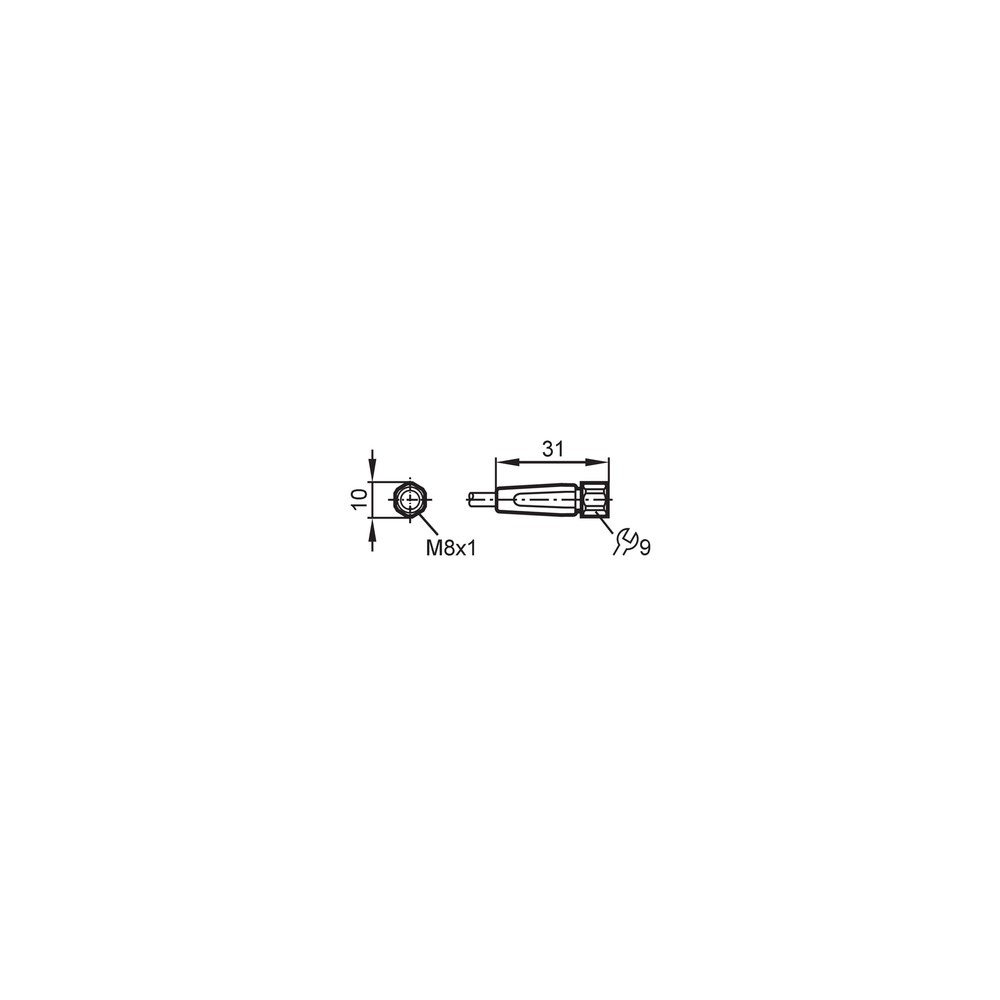

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece conexão elétrica.	Conector não acoplado corretamente, pinagem incompatível ou contato comprometido.	Desenergize o circuito, confira o acoplamento e compare a pinagem dos dispositivos com o datasheet; inspecione os contatos.
Funcionamento intermitente durante movimento do cabo.	Flexão ou movimentação fora das condições especificadas, ou dano nos condutores.	Inspecione o trecho móvel, verifique o raio de flexão mínimo e compare velocidade e temperatura com os limites indicados.
Umidade observada na interface da conexão.	Acoplamento incompleto, vedação mal assentada ou condição de instalação incompatível com a proteção requerida.	Confira o assentamento do conector e da vedação EPDM e verifique se a instalação respeita as condições do grau IP aplicável.
Aquecimento ou interrupção no circuito conectado.	Tensão ou corrente acima dos limites informados, ou contato elétrico inadequado.	Meça tensão e corrente no circuito e confirme que permanecem abaixo dos limites da ficha; com o circuito desenergizado, inspecione o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVT123 - PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT123 e para que serve?

É um cabo de conexão ifm com soquete fêmea M8 reto, codificação A e 3 contatos. Serve para interligar componentes com conexão correspondente, e a ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o EVT123?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Posso usar o EVT123 em uma conexão M12?

Não, a conexão especificada para este cabo é M8. Uma conexão M12 não corresponde mecanicamente à configuração indicada.

Este cabo serve para circuitos acima de 3 A?

Não é indicado exceder a capacidade de carga total informada de 3 A. Verifique também o limite de tensão de < 50 V AC / < 60 V DC.

O equipamento não funciona depois de conectar o cabo; o que verifico?

Confira se o conector macho do equipamento é M8, codificação A, de 3 contatos, e se a pinagem corresponde. Consulte o datasheet antes de alterar a ligação.

A conexão fica intermitente quando o cabo se movimenta; devo trocar o cabo?

Primeiro inspecione o cabo e confirme se o raio de flexão, a velocidade de movimento e a temperatura estão dentro das condições informadas. Verifique também a fixação e os contatos antes de substituir.

É melhor comprar este cabo ou escolher um modelo de outro comprimento?

O EVT123 tem comprimento de 5 m. Se a instalação exigir outro comprimento, selecione uma versão que corresponda à distância e confirme separadamente o conector e os limites elétricos.

Este cabo pode substituir qualquer cabo M8 de 3 polos?

Não necessariamente: além do formato M8 e dos 3 contatos, é preciso conferir codificação, pinagem, tensão, corrente e condições de instalação. A ficha identifica o EVT123 como reto e codificado A.

Que cuidado devo ter ao instalar o cabo?

Desenergize o circuito, confirme a pinagem e aperte a conexão dentro de 0,3...0,5 Nm. Respeite o raio mínimo de flexão informado para aplicação flexível.

Como confirmo a atribuição dos fios antes da ligação?

Consulte o datasheet do fabricante para confirmar a pinagem; as cores informadas são BK preto, BN marrom e BU azul, mas a ficha disponível não deve ser usada para presumir a função de cada pino.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica do conector M8 indicada para o soquete do cabo.

Grau de proteção IP

Classificação de proteção do invólucro e da conexão contra ingresso, conforme as condições de ensaio aplicáveis.

Raio de flexão

Raio mínimo de curvatura indicado para o cabo em aplicação flexível.

Capacidade de carga

Corrente total indicada para operação dentro das condições especificadas.

Torque de aperto

Faixa de torque indicada para apertar a conexão sem exceder a especificação do fabricante.
