Cabo Conector Fêmea M8 IFM EVT122

Pré-visualizar: EVT122 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 2m PVC IP69K

EVT122 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 2m PVC IP69K

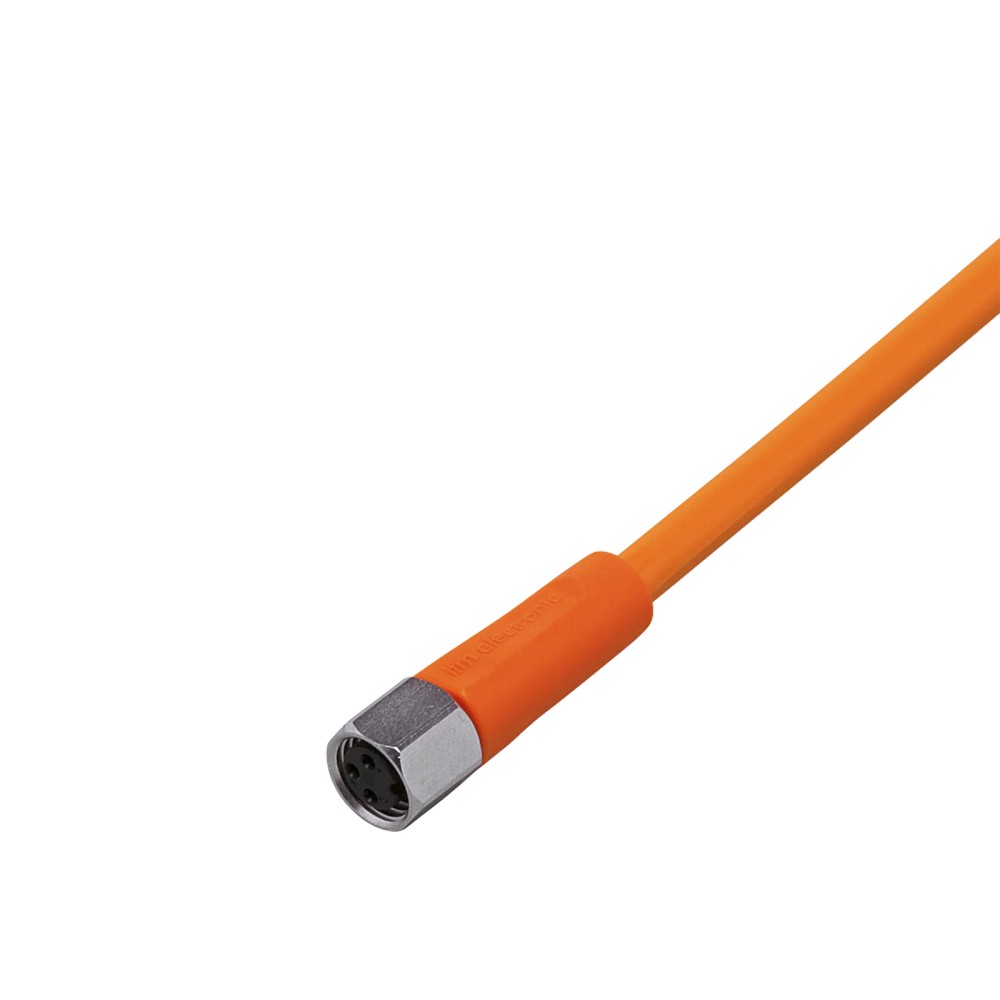

Imagem meramente ilustrativa

R$ 206,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT122
EAN: 4021179251631
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M8...mais

Fechar menu

Saiba mais sobre: "EVT122 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 2m PVC IP69K"

Destaques do Produto

Conector

Fêmea M8 reto, codificação A, 3 contatos

Comprimento

2 m

Tensão de operação

< 50 V AC / < 60 V DC

Corrente total

3 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT122 com conector fêmea M8 reto, 2 m, PVC, IP65/IP67/IP68/IP69K

O IFM EVT122 é um cabo de conexão com conector fêmea M8, destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui 2 m de comprimento, revestimento de PVC e proteção IP65, IP67, IP68 e IP69K. É isento de silicone e tem contatos dourados; sua tensão de operação é inferior a 50 V AC e inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT122
Conector	1 soquete M8 reto, codificação A, 3 contatos
Comprimento do cabo	2 m
Material e cor do cabo	PVC, laranja
Proteção	IP65, IP67, IP68, IP69K
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Configuração do cabo	3 x 0,34 mm²; diâmetro de 4,9 mm
Temperatura ambiente	-25 a 80 °C; móvel: 5 a 80 °C
Características dos contatos	3 contatos dourados; cabo isento de silicone

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação descrita pelo fabricante.
Instalações que exijam conector fêmea M8 reto, codificação A, de 3 contatos, e comprimento de cabo de 2 m.
Aplicações compatíveis com as classificações IP65, IP67, IP68 ou IP69K e com os limites elétricos e ambientais especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M8 fêmea reto, codificação A, de 3 contatos.
Não utilizar fora dos limites de tensão, corrente e temperatura informados na ficha técnica.
Não presumir compatibilidade com qualquer dispositivo M8 apenas pela conexão mecânica; verificar pinagem, codificação e requisitos elétricos do equipamento.

APLICAÇÕES E USO

Aplicação documentada: conexão em áreas úmidas e higiênicas da indústria de alimentos; observar as classificações IP declaradas e as condições de instalação.
Aplicação móvel: a ficha informa velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; usar a faixa de temperatura móvel de 5 a 80 °C.
Possibilidade condicionada: conexão de equipamentos com interface M8 macho codificação A e 3 contatos, desde que a pinagem e os requisitos elétricos sejam confirmados com a documentação do equipamento. A ficha não nomeia dispositivos específicos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT122 com conector fêmea M8 reto, 2 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT122 quando

A instalação requerer cabo de 2 m com soquete M8 reto, codificação A, 3 contatos, para área úmida ou higiênica na indústria de alimentos, e os requisitos elétricos e ambientais estiverem dentro dos limites especificados.

Avalie outra configuração quando

O equipamento exigir outro tipo de conector, codificação, quantidade de contatos ou comprimento. A ficha não identifica dispositivos específicos compatíveis; confirme pinagem e requisitos elétricos no datasheet do cabo e do equipamento antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Identificação do fabricante indicada no cadastro do produto.
Modelo / SKU	EVT122	Código do produto.
Part number do catálogo	ADOGF030VAS0002E03	Referência de catálogo associada ao produto.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados para operação.
Capacidade de carga total	3 A	Capacidade de carga total indicada na ficha.
Classe de proteção elétrica	III	Classe de proteção especificada pelo fabricante.

Conexão elétrica
Soquete	1 x M8, reto	Tipo e quantidade de conexões elétricas no cabo.
Codificação	A	Codificação do conector; deve corresponder à conexão do equipamento.
Contatos	3, dourados	Quantidade e acabamento dos contatos.
Corpo do conector	PVC, laranja	Material e cor informados para o corpo do conector.
Bloqueio	1.4404, aço inoxidável / 316L	Material do bloqueio do conector.
Vedação	EPDM	Material da vedação do conector.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa de torque especificada para o aperto da conexão.
Cores dos fios	BK = preto; BN = marrom; BU = azul	Identificação das cores informada na ficha; consultar o esquema do fabricante para a atribuição dos pinos.

Cabo e materiais
Comprimento	2 m	Comprimento nominal do cabo.
Especificação do cabo	PVC, laranja, Ø 4,9 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção, diâmetro e seção dos condutores informados pelo fabricante.
Material do invólucro	PVC	Material do invólucro indicado na ficha.
Isento de silicone	Sim	Característica declarada para o produto.
Contatos banhados a ouro	Sim	Acabamento dos contatos indicado na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classificações de proteção informadas; a condição de instalação deve preservar a vedação da conexão.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada para o produto.
Temperatura ambiente em movimento	5 a 80 °C	Faixa indicada para operação móvel.
Limite de temperatura cULus	Até 50 °C	A ficha apresenta a observação cULus: ...50 °C.

Dados mecânicos e movimento
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para aplicações sujeitas a dobras e deslocamentos.
Ciclos de curvatura	> 1 milhão	Valor informado para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Esforço de torção	± 180 °/m	Esforço de torção informado para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de velocidade de movimento declarada na ficha.
Peso	76,8 g	Peso informado no cadastro técnico.
Dimensões	10 x 10 x 31 mm	Dimensões registradas no cadastro; consultar o desenho dimensional para interpretação e montagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação nem dispositivos compatíveis. A conexão M8, por si só, não confirma compatibilidade elétrica ou de protocolo.

Conexões

Elétrica Soquete fêmea M8 reto, codificação A, com 3 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. A ficha informa as cores dos fios BK = preto, BN = marrom e BU = azul. Confirmar a atribuição de pinos com o datasheet do equipamento conectado.

Processo Não aplicável: é um cabo elétrico de conexão e não possui conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M8 macho, codificação A, 3 contatos, e requisitos elétricos dentro dos limites do cabo	✓	A configuração do soquete é M8 reto, codificação A, com 3 contatos; confirmar a pinagem do equipamento.
Equipamento que requer conexão diferente de M8 fêmea reto, codificação A, 3 contatos	✗	A configuração mecânica ou o número de contatos não corresponde ao especificado para o cabo.
Circuito com tensão ou corrente acima dos limites especificados	✗	A tensão é inferior a 50 V AC ou inferior a 60 V DC, e a capacidade de carga total é 3 A.
Aplicação em área úmida ou higiênica da indústria de alimentos, dentro das classificações de proteção e condições ambientais informadas	✓	Essa aplicação é indicada na ficha do produto; respeitar os limites de temperatura e as condições de instalação.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT122 com conector fêmea M8 reto, 2 m, PVC, IP65/IP67/IP68/IP69K

Confirme que o equipamento a conectar possui interface compatível com M8, codificação A, e confira a quantidade e a atribuição dos contatos no datasheet do equipamento.
Verifique que a tensão e a corrente do circuito estão dentro dos limites especificados para o cabo.
Planeje o percurso considerando o comprimento de 2 m e os limites ambientais e de movimento indicados na ficha.
Inspecione conector, contatos e vedação antes da montagem; não conecte componentes danificados ou contaminados.
Acople e aperte a conexão respeitando o torque máximo de 0,3 a 0,5 Nm.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo; após a montagem, confira o assentamento da conexão e a continuidade elétrica conforme o procedimento da instalação.

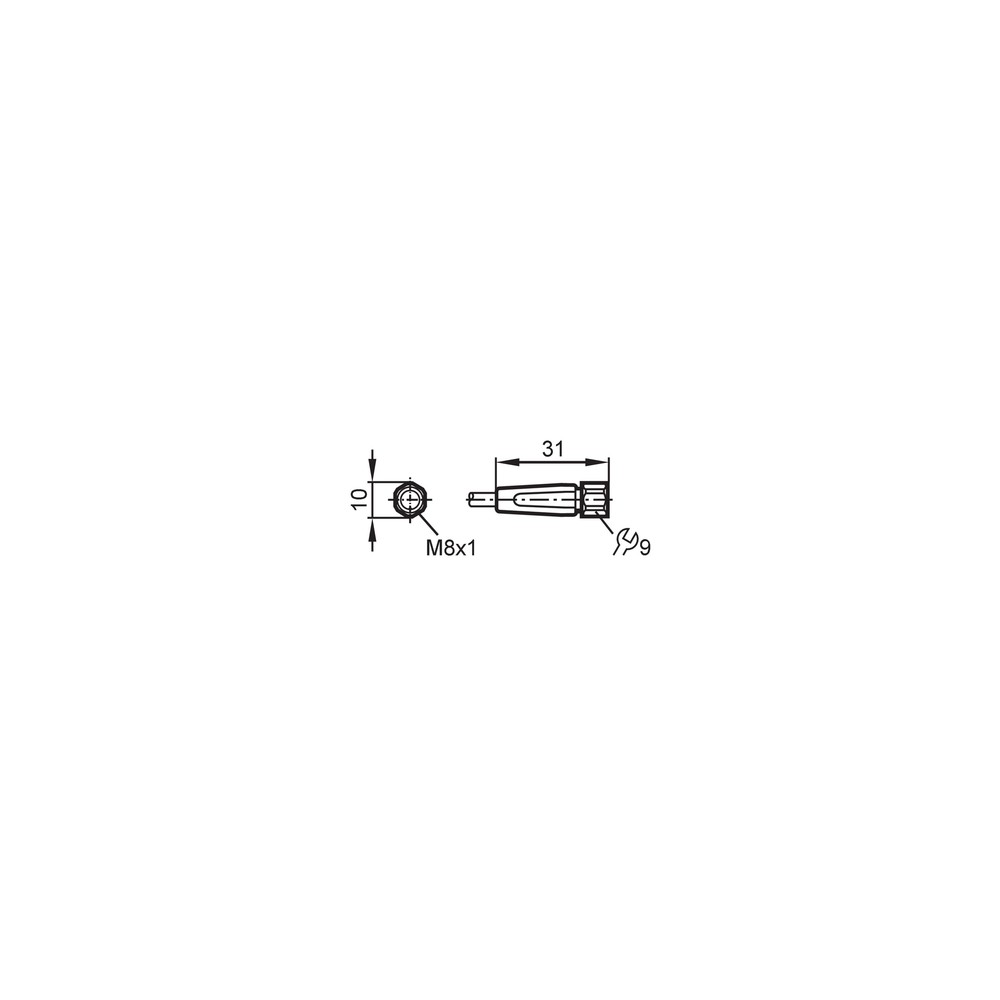

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona.	Possível incompatibilidade de pinagem, codificação ou requisitos elétricos entre o cabo e o dispositivo.	Confirme que a conexão é M8 codificação A com 3 contatos e compare a atribuição dos pinos e as especificações elétricas nos datasheets de ambos os equipamentos.
A conexão apresenta interrupções durante movimento.	Possível esforço mecânico, curvatura abaixo do raio mínimo especificado ou dano no cabo e nos contatos.	Inspecione o cabo ao longo do percurso e confira se o raio de curvatura é de pelo menos 10 vezes o diâmetro do cabo; examine também o conector.
Há umidade ou perda de vedação na conexão.	Possível montagem incompleta, vedação danificada ou conexão fora das condições requeridas para a proteção indicada.	Inspecione a vedação EPDM e o assentamento do conector; confirme a montagem e o torque dentro de 0,3 a 0,5 Nm.
O cabo ou a conexão apresenta aquecimento ou falha sob carga.	A tensão ou a corrente aplicada pode exceder os limites especificados, ou pode haver falha de contato.	Meça a tensão e a corrente do circuito e compare com os limites do cabo; verifique o estado dos contatos e o aperto da conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVT122 em português (Datasheet) Desenho dimensional do cabo (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT122 e para que serve?

É um cabo de conexão com conector fêmea M8, destinado a áreas úmidas e higiênicas da indústria de alimentos. A ficha especifica conector reto, codificação A, com 3 contatos.

O que acompanha o EVT122?

O produto é identificado como um cabo de conexão e a ficha informa 1 peça por embalagem. Não há acessórios adicionais especificados.

O EVT122 serve para qualquer equipamento com conector M8?

Não é possível confirmar compatibilidade apenas pelo formato M8. Verifique codificação, número e atribuição dos contatos, além dos requisitos elétricos do equipamento.

Posso usar este cabo em um circuito acima de 3 A?

Não; a capacidade de carga total especificada é 3 A. A ficha também limita a tensão a menos de 50 V AC ou menos de 60 V DC.

O EVT122 serve para uma conexão que exige outro tipo de conector ou mais de 3 contatos?

Não, a ficha especifica um soquete M8 reto, codificação A, com 3 contatos. Para outra configuração mecânica ou quantidade de contatos, selecione uma versão correspondente.

Posso usar o EVT122 fora das faixas de temperatura indicadas?

A ficha informa temperatura ambiente de -25 a 80 °C e, para movimento, de 5 a 80 °C. Ela não fornece base para recomendar uso fora dessas faixas.

O equipamento parou de funcionar depois que instalei o cabo; o que verifico antes de trocar?

Confira a codificação M8 e a pinagem nos datasheets do cabo e do equipamento, e meça tensão e corrente. Também inspecione os contatos e confirme o assentamento da conexão.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico ou curvatura inferior ao limite especificado. Inspecione o cabo e confira se o raio de curvatura em aplicação flexível é de pelo menos 10 vezes o diâmetro.

Como escolher entre o EVT122 e um cabo de outra configuração?

Escolha o EVT122 se forem necessários 2 m de cabo e conector fêmea M8 reto, codificação A, com 3 contatos. Se o comprimento ou a configuração da conexão diferir, compare a ficha do equipamento com outra versão compatível.

Que cuidado devo ter ao instalar o conector?

Confirme o alinhamento da conexão e aperte dentro da faixa especificada de 0,3 a 0,5 Nm. Em percurso flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M8; deve corresponder à codificação da conexão do dispositivo. (Ref.: conexão elétrica – soquete)

Grau de proteção IP

Classificação de proteção indicada para o produto; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

Raio de curvatura

Raio mínimo permitido para flexão do cabo em aplicação flexível, especificado como 10 vezes o diâmetro do cabo. (Ref.: raio de flexão em aplicação flexível)

Capacidade de carga total

Corrente máxima total especificada para o cabo, de 3 A. (Ref.: capacidade de carga total)

Contato banhado a ouro

Contato elétrico com acabamento em ouro, declarado na ficha do produto. (Ref.: contatos banhados a ouro)
