Cabo de Ligação IFM EVT120 1,5m

Pré-visualizar: EVT120 IFM - Cabo de Ligação IFM Indústria Alimentícia 1,5m PVC IP69K

EVT120 IFM - Cabo de Ligação IFM Indústria Alimentícia 1,5m PVC IP69K

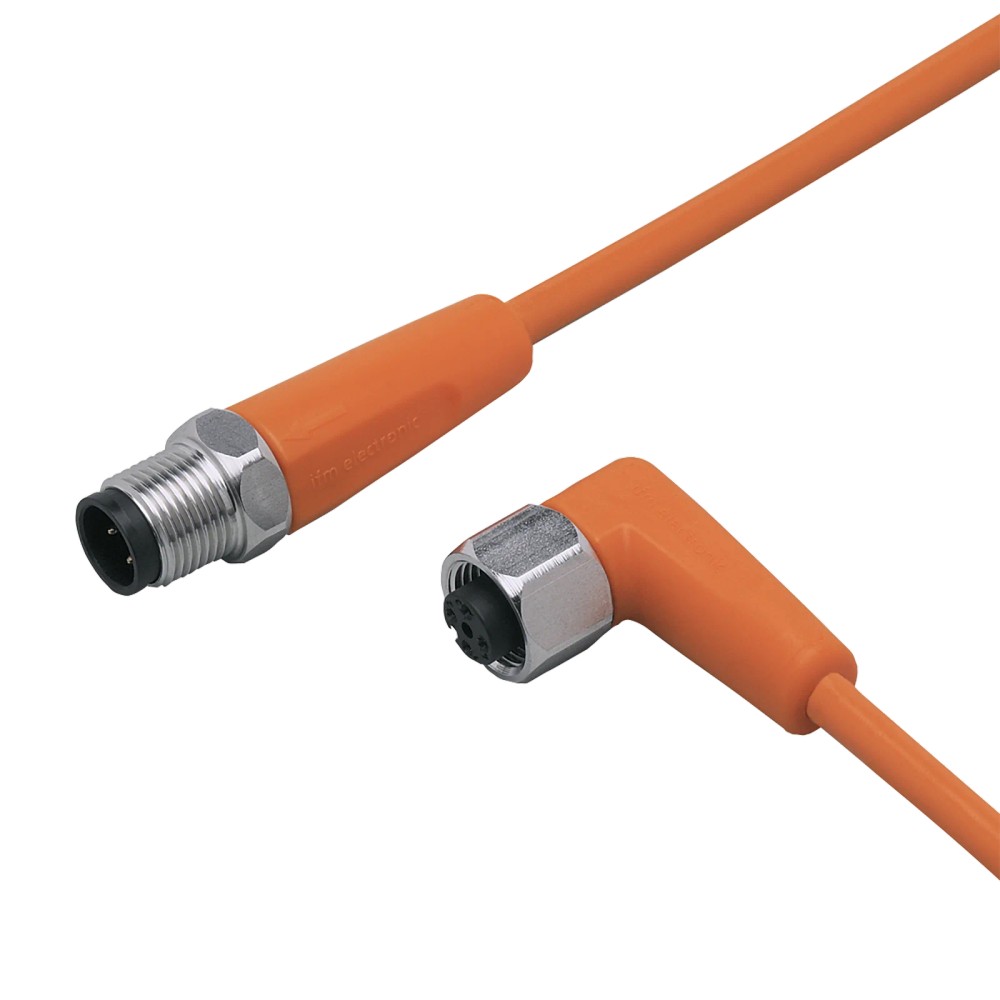

Imagem meramente ilustrativa

R$ 408,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT120
EAN: 4021179251617
NCM do produto: 85444200

Destaques do Produto Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVT120 IFM - Cabo de Ligação IFM Indústria Alimentícia 1,5m PVC IP69K"

Destaques do Produto

Conexão

M12

Comprimento

1,5 m

Material da porca

Inox 316L

Grau de proteção

IP69K

Revestimento

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVT120 - 1,5m, M12, PVC, Inox 316L, IP69K

O cabo de ligação IFM EVT120 é um componente de interconexão robusto, projetado com revestimento em PVC e porca em aço inoxidável 316L para ambientes higiênicos. Oferece alta resistência com grau de proteção IP69K e suporte a mais de 1 milhão de ciclos de dobra. É ideal para garantir conectividade estável em aplicações industriais alimentícias.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVT120
Comprimento	1,5 m
Grau de Proteção	IP69K
Material	PVC
Porca	Aço Inoxidável 316L
Tensão Máx	250V AC / 300V DC
Ciclos de dobra	> 1 milhão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria alimentícia.
Sistemas de automação industrial com conectividade M12 padrão.
Aplicações que exigem alta resistência à lavagem (IP69K).
Uso em esteiras ou braços robóticos com ciclos de movimentação (testado > 1 milhão de ciclos).

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 250V AC ou 300V DC.
Ambientes com temperaturas contínuas acima de 100°C.
Uso em sistemas de arraste com raio de curvatura inferior a 10x o diâmetro do cabo (49mm).
Ambientes com exposição a químicos não compatíveis com PVC ou EPDM.

APLICAÇÕES E USO

Indústria alimentícia e de bebidas em áreas úmidas (washdown).
Conectividade de sensores e atuadores com padrão M12 em máquinas de empacotamento.
Aplicações industriais que exigem resistência a altas temperaturas e processos de higienização.
Sistemas de automação com necessidade de cabos flexíveis para movimento constante.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVT120 - 1,5m, M12, PVC, Inox 316L, IP69K, verifique estes pontos:

Quando escolher este cabo

Ideal para ambientes que exigem conformidade sanitária e proteção contra lavagem pesada (IP69K), utilizando conectividade M12 padrão de 4 pinos.

Quando buscar outra opção

Se a aplicação exigir resistência química extrema a solventes não compatíveis com PVC, ou se o comprimento de 1,5m não atender ao raio de instalação necessário.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material da porca	1.4404 (aço inoxidável / 316L)	Garante resistência à corrosão em ambientes sanitários
Grau de proteção	IP65, IP67, IP68, IP69K	Nível de vedação contra sólidos e líquidos
Material de vedação	EPDM	Material da junta para garantir estanqueidade

Dados elétricos
Tensão de operação	< 250V AC / < 300V DC	Limites de segurança elétrica
Capacidade de carga total	4 A	Corrente máxima nominal para o cabo
Classe de proteção	II	Classificação de isolamento elétrico

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa operacional recomendada
Umidade de armazenamento	10...100 %	Condições de estocagem

Desempenho
Comprimento	1,5 m	Dimensão nominal de fabricação
Ciclos de curvatura	> 1 milhão	Teste de resistência à fadiga mecânica

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sensores com saída binária

• Protocolos de barramento de campo compatíveis com M12

Conexões

Elétrica 4 x 0,34 mm² (42 x Ø 0,1 mm)

Processo M12 (Soquete angular e Conector reto)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Área de lavagem (Washdown) com alta pressão	✓	Possui grau de proteção IP69K e porca em aço inox resistente à corrosão.
Ambiente com presença de óleo e lubrificantes	✗	O revestimento em PVC pode degradar sob exposição prolongada a determinados óleos industriais.
Aplicações de robótica com movimento contínuo	✓	Suporta mais de 1 milhão de ciclos de dobra, ideal para aplicações móveis leves.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVT120 - 1,5m, M12, PVC, Inox 316L, IP69K

Verifique se o dispositivo de destino possui porta M12 compatível.
Limpe os conectores para evitar a entrada de contaminantes.
Insira o conector alinhando a codificação A.
Rosqueie a porca manualmente até sentir o encosto.
Utilize chave dinamométrica para aplicar o torque de 0,6 a 1,5 Nm.
Certifique-se de que o cabo não esteja sendo tensionado excessivamente durante a operação.

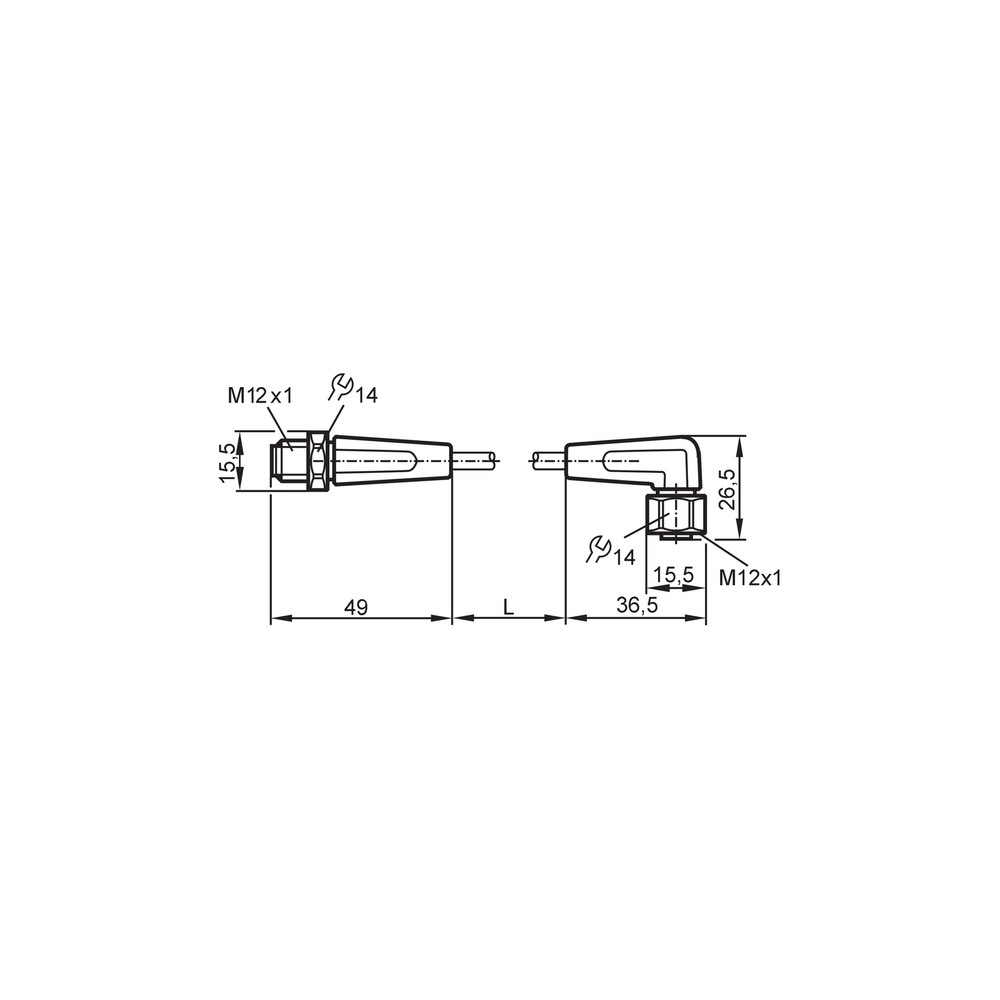

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de líquido no conector ou falha de comunicação intermitente.	Aperto excessivo ou insuficiente (torque fora de 0,6...1,5 Nm).	Verificar se a porca de união está apertada conforme torque especificado no manual.
Quebra interna dos fios resultando em sinal intermitente ou ausente.	Curvatura do cabo abaixo do raio mínimo permitido (49mm).	Inspecionar visualmente o cabo em busca de dobras acentuadas ou sinais de esmagamento.
Aumento de resistência elétrica ou falha de sinal.	Oxidação dos pinos devido a contato com ambiente não compatível.	Inspecionar os contatos banhados a ouro no conector M12 quanto a corrosão ou sujeira.
Ressecamento ou deformação do revestimento em PVC.	Exposição à temperatura fora do limite (-25 a 100°C).	Verificar se o ambiente operacional excede a faixa de temperatura especificada.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVT120 (Datasheet) Desenho em escala técnica (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVT120 e onde ele é utilizado?

Este é um cabo de ligação M12, 1,5 metros, com revestimento em PVC e grau de proteção IP69K, desenvolvido para aplicações em ambientes higiênicos e úmidos na indústria de alimentos.

O que acompanha o cabo de ligação EVT120 no ato da compra?

O cabo acompanha uma unidade por embalagem, com conexão M12 angular no soquete e M12 reto no conector, ambos com contatos banhados a ouro e porca em aço inoxidável 1.4404.

Quais as restrições de uso deste cabo de ligação?

Este cabo não deve ser utilizado em aplicações que excedam a tensão de 250V AC ou 300V DC, nem em ambientes com temperaturas superiores a 100°C (ou 50°C conforme certificação cULus).

O cabo de ligação EVT120 é resistente a todos os produtos de limpeza industrial?

O cabo não possui resistência específica a agentes químicos agressivos que não sejam compatíveis com o revestimento em PVC e vedação em EPDM; consulte o datasheet para compatibilidade química.

Como diagnosticar falhas de conexão no cabo de ligação?

Sintomas comuns incluem perda de sinal ou intermitência; verifique se há rupturas no revestimento, oxidação nos pinos ou se o torque de aperto da porca (0,6...1,5 Nm) foi respeitado.

O cabo apresenta falhas intermitentes, o que pode ser?

A causa provável é a fadiga do condutor devido a curvaturas excessivas ou uso fora do raio de flexão mínimo permitido, que é de 10 vezes o diâmetro do cabo.

Devo escolher este cabo montado ou comprar conectores e cabos avulsos?

Este produto é um cabo de ligação pré-montado, ideal para padronização e rápida instalação, enquanto cabos cortados sob medida exigem montagem de conectores em campo, aumentando o tempo de instalação.

Como saber se este cabo é a escolha correta para minha aplicação?

A escolha depende da necessidade de conexão. O EVT120 é um cabo de ligação (conector/soquete), enquanto cabos de alimentação ou terminação possuem pinagem e funções elétricas distintas.

Quais os cuidados na instalação do conector M12?

Para a instalação, alinhe os conectores M12, rosqueie a porca de travamento manualmente ou com ferramenta adequada, respeitando o torque de 0,6...1,5 Nm para garantir a vedação IP69K.

Qual a procedência deste cabo de ligação?

O produto é fabricado pela IFM Electronic, líder global em automação, garantindo a procedência industrial e conformidade com as normas técnicas de conectividade citadas no datasheet.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: IP69K DIN 40050-9)

Conector M12

Padrão de conexão circular de 12mm de diâmetro, amplamente utilizado em automação industrial. (Ref.: Codificação A)

1.4404

Designação de aço inoxidável austenítico, também conhecido como 316L, com alta resistência à corrosão. (Ref.: Material da porca)

Ciclos de curvatura

Número de vezes que o cabo pode ser flexionado sob condições controladas sem falha estrutural. (Ref.: > 1 Mio)

PVC

Policloreto de Vinila, material isolante comum para cabos de automação devido à sua flexibilidade e custo-benefício. (Ref.: Material de revestimento)
