Cabo de Ligação IFM EVT119 10m

Pré-visualizar: EVT119 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC M12 Angular IP69K

EVT119 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC M12 Angular IP69K

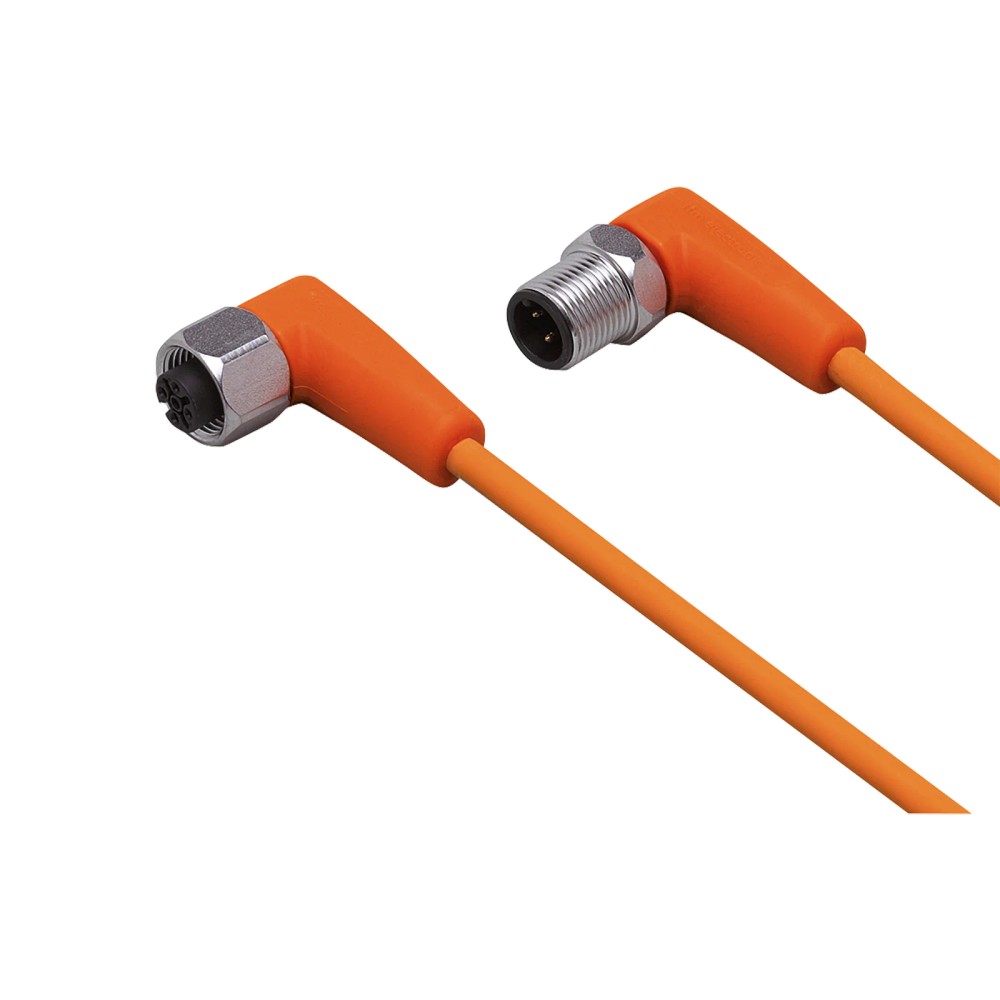

Imagem meramente ilustrativa

R$ 497,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT119
EAN: 4021179251600
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVT119 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC M12 Angular IP69K"

Destaques do Produto

Tipo de Conexão

M12 Angular

Comprimento

10 Metros

Material de Revestimento

PVC

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVT119, M12 Angular, 10m PVC, IP69K

O cabo de ligação EVT119 é um componente de conexão projetado para automação industrial, otimizado para ambientes higiênicos. Com 10 metros de comprimento e revestimento em PVC, garante robustez e flexibilidade. Suporta tensões de até 250V AC e possui conector M12 angular para facilitar instalações em espaços confinados.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT119
Conector	M12 Angular
Comprimento	10 m
Grau de Proteção	IP69K
Material	PVC
Tensão Máxima	250V AC
Corrente Nominal	4 A
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas
Áreas de processamento higiênico
Equipamentos sujeitos a limpeza com jato de alta pressão (washdown)
Ambientes industriais com alta umidade

⚠ Considere outro se precisa de:

Ambientes com exposição contínua a chamas (risco de combustão do PVC)
Aplicações em esteiras porta-cabos de alta velocidade (requer cabos do tipo PUR)
Uso em atmosferas explosivas sem proteção adicional

APLICAÇÕES E USO

Indústria alimentícia (áreas molhadas)
Sistemas de automação industrial com conectividade M12
Ambientes com necessidade de vedação IP69K contra jatos de água

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVT119, M12 Angular, 10m PVC, IP69K, verifique estes pontos:

Quando escolher o EVT119

Ideal para instalações fixas ou com pouca movimentação em ambientes industriais onde a higiene e a resistência a jatos de água (IP69K) são requisitos fundamentais.

Quando buscar outra alternativa

Se a aplicação envolve alta movimentação contínua (esteiras) ou contato frequente com óleos agressivos, opte por cabos com revestimento em material PUR.

ESPECIFICAÇÕES TÉCNICAS

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Capacidade de resistência a poeira, submersão e lavagens de alta pressão
Temperatura ambiente	-25...100 °C	Faixa de operação térmica permitida
Umidade	10...100 %	Condições operacionais de umidade

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão para operação segura
Capacidade de carga	4 A	Corrente máxima suportada pelo cabo
Classe de proteção	II	Isolação elétrica do componente

Dados Mecânicos
Comprimento	10 m	Extensão total do cabo
Material da porca	1.4404 (Aço inoxidável)	Material resistente à corrosão para fixação
Raio de flexão	10 x diâmetro do cabo	Raio mínimo para evitar danos internos
Diâmetro	4.9 mm	Espessura externa do cabo
Esforço de torção	± 180 °/m	Flexibilidade sob torção

COMPATIBILIDADE

Comunicação

• Conectividade padrão M12

• Sinais digitais padrão

• Sinais analógicos padrão

Conexões

Elétrica M12 Angular

Processo M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de processamento alimentício com lavagem diária	✓	O produto possui grau de proteção IP69K, projetado para resistir a lavagens sob pressão.
Uso em ambiente de oficina com respingos constantes de óleo de corte	✗	O revestimento em PVC possui resistência química limitada contra certos óleos de corte industrial.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVT119, M12 Angular, 10m PVC, IP69K

Verifique a compatibilidade do dispositivo com a rosca M12.
Insira o cabo no conector, alinhando os pinos cuidadosamente.
Rosqueie o conector manualmente até sentir resistência.
Utilize ferramenta adequada para finalizar o aperto, garantindo a vedação.
Certifique-se de que o raio de curvatura respeite o mínimo de 10x o diâmetro do cabo.
Fixe o cabo ao longo da estrutura utilizando braçadeiras plásticas para evitar tensões.

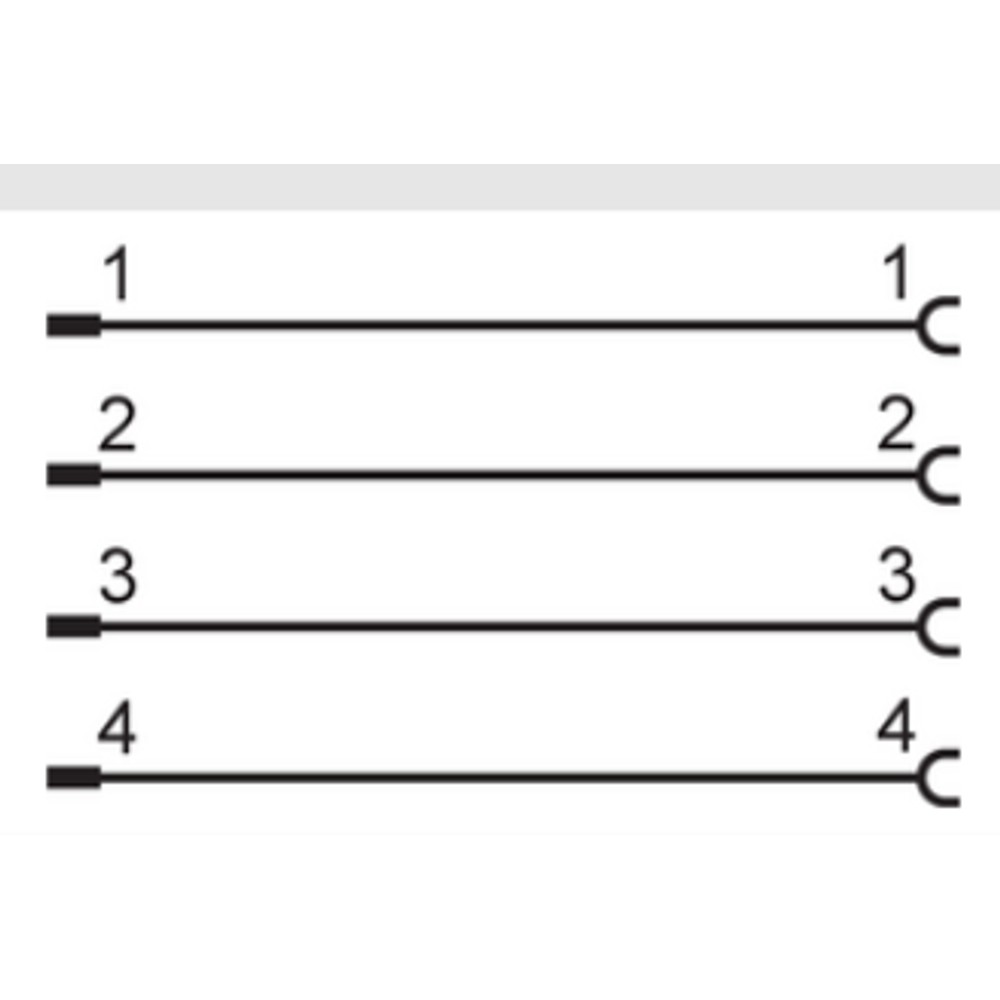

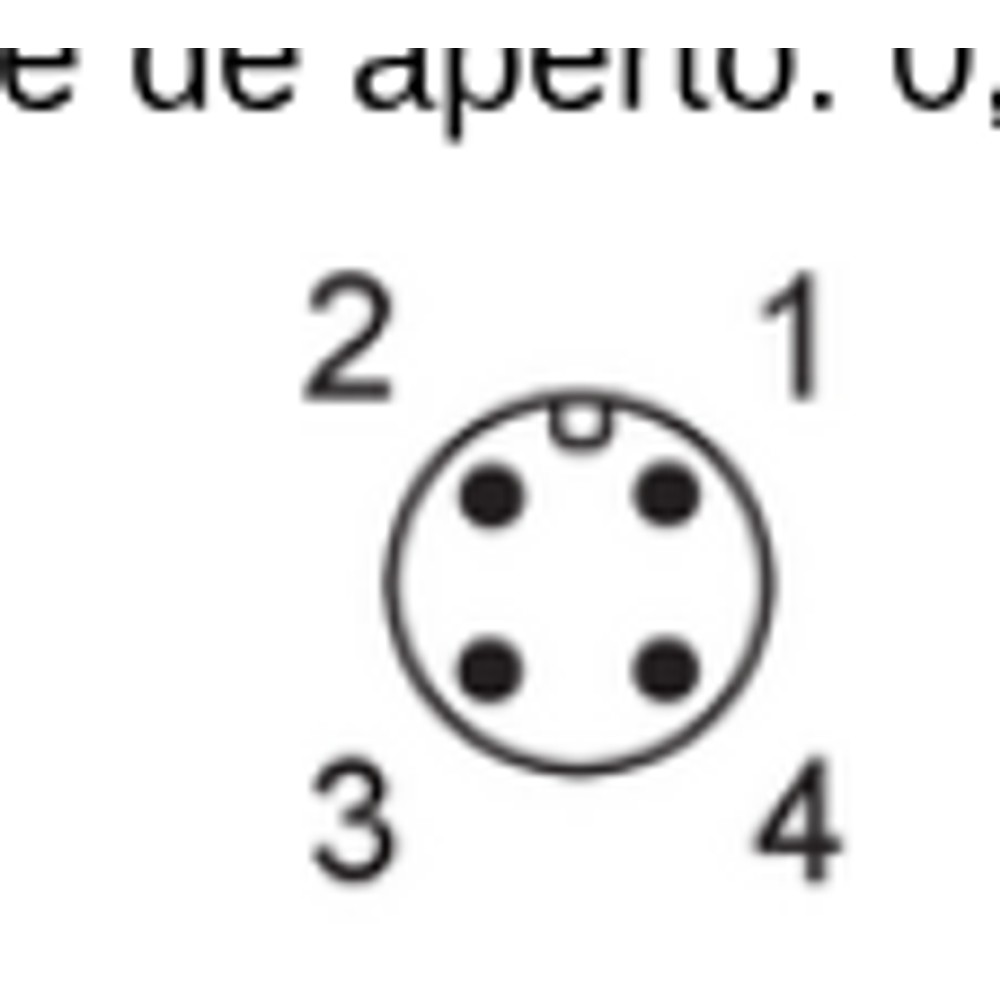

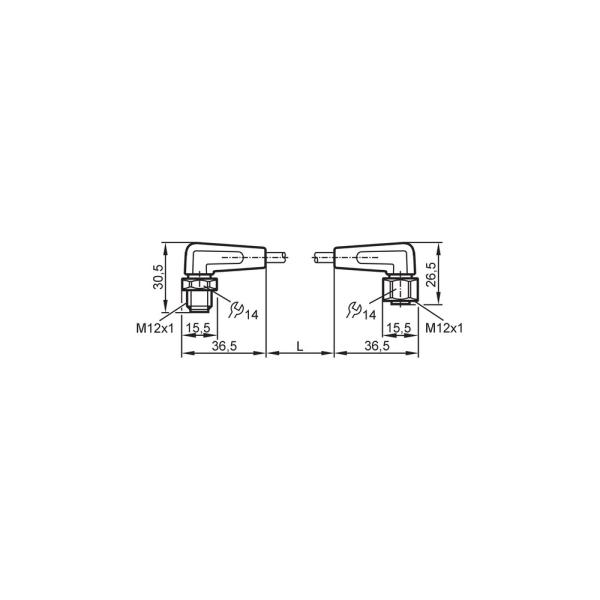

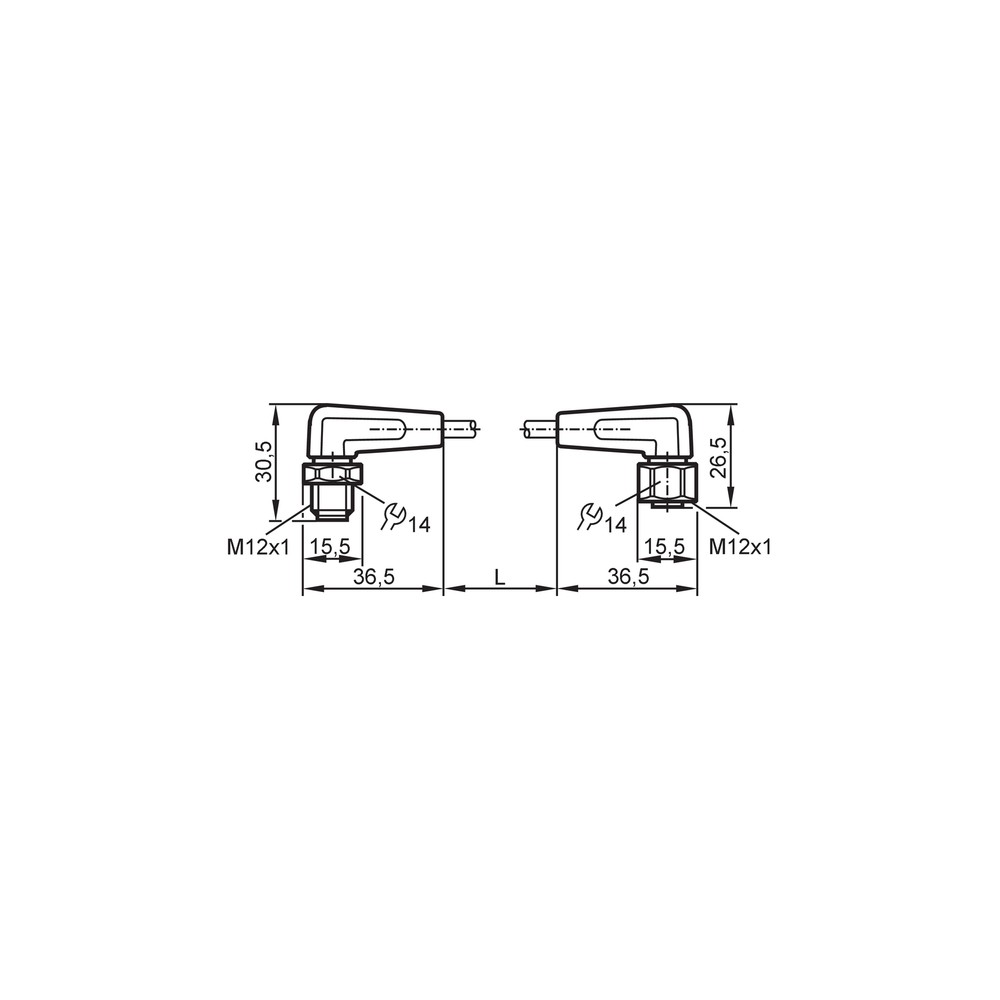

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector ou falha intermitente de sinal.	Torque de aperto insuficiente ou excessivo no conector.	Verificar se a vedação EPDM está assentada e reapertar o conector manualmente.
Rompimento interno dos condutores elétricos.	Raio de curvatura muito fechado durante a instalação.	Inspecionar visualmente o cabo em busca de dobras ou deformações permanentes.
Ressecamento ou rachaduras no revestimento externo do cabo.	Ambiente químico incompatível com o PVC.	Comparar a lista de produtos químicos do ambiente com a ficha técnica do material PVC.
Queda de tensão ou sinal instável.	Contaminação ou oxidação nos contatos banhados a ouro.	Inspecionar os pinos do conector em busca de resíduos ou sinais de corrosão.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT119 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que define o cabo de ligação EVT119?

O EVT119 é um cabo de ligação com conector M12 angular, projetado para ambientes de indústria alimentícia com exigência de proteção IP69K e 10 metros de comprimento.

Quais são as especificações físicas deste cabo?

Ele possui comprimento de 10 metros, revestimento em PVC, porca de fixação em aço inoxidável 1.4404 e é compatível com tensões de até 250V AC.

Este cabo pode ser usado em qualquer ambiente industrial?

Este cabo não é recomendado para aplicações com constante exposição a chamas ou faíscas, devido ao revestimento de PVC.

Este cabo é adequado para esteiras porta-cabos de alta performance?

Não, o material de revestimento deste cabo é PVC, não sendo o ideal para ambientes que exigem a resistência mecânica e química superior oferecida pelo poliuretano (PUR).

Como diagnosticar falhas de conexão neste cabo?

Se houver falha de sinal, verifique primeiro a integridade física do cabo e se a conexão M12 está devidamente apertada e livre de corrosão.

O que indica falha no cabo de ligação?

O sintoma geralmente é intermitência ou perda total de sinal; a causa pode ser a entrada de umidade por torque insuficiente na conexão ou fadiga do cabo por raio de curvatura inferior a 10 vezes o seu diâmetro.

Devo comprar este cabo ou um modelo industrial comum?

A escolha depende da necessidade de higienização; o EVT119 é otimizado para a indústria alimentícia com certificação IP69K, enquanto cabos industriais padrão podem não suportar lavagens de alta pressão.

É melhor comprar este cabo pronto ou montar um conector separado?

O EVT119 é uma peça única de 10 metros. A escolha entre cabos prontos ou montagem em campo depende da precisão necessária para o comprimento do trajeto do sinal.

Quais cuidados tomar ao instalar este cabo?

A instalação exige apenas o rosqueamento manual ou com ferramenta específica para conectores M12, garantindo que a vedação EPDM esteja corretamente assentada para manter o grau de proteção IP69K.

Qual a procedência deste componente?

Este produto possui origem e procedência garantida pela IFM, sendo um item de catálogo padrão da marca para aplicações de automação em áreas úmidas.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura a resistência do equipamento a lavagens de alta pressão e temperatura. (Ref.: IP69K)

M12

Padrão de conexão circular para automação, amplamente utilizado em sensores e atuadores. (Ref.: Tipo de conector)

PVC

Policloreto de vinila, material de revestimento do cabo com boa resistência química e flexibilidade. (Ref.: Material)

EPDM

Elastômero de etileno-propileno-dieno utilizado para vedações devido à sua alta resistência ao envelhecimento. (Ref.: Material de vedação)

1.4404

Aço inoxidável austenítico, também conhecido como 316L, com alta resistência à corrosão. (Ref.: Material da porca)
