Cabo de Ligação IFM EVT118 M12 5m

Pré-visualizar: EVT118 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular 5m PVC

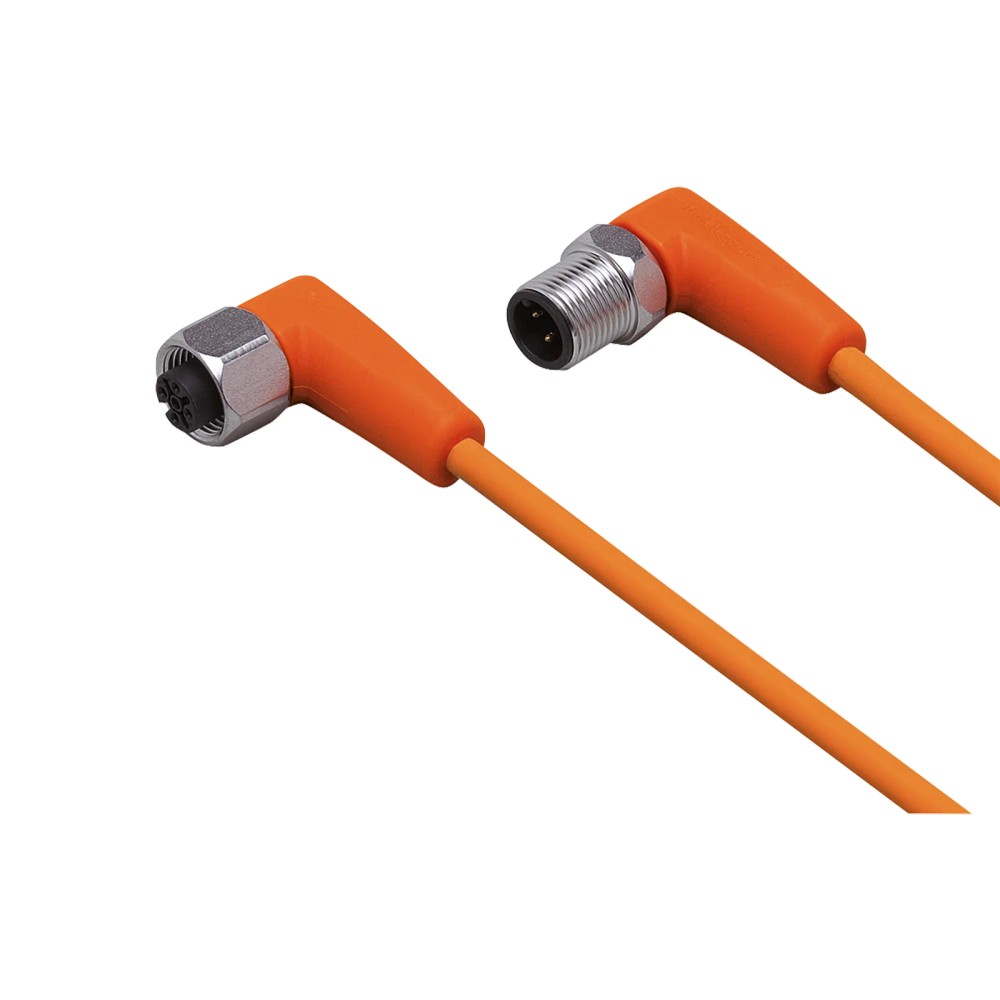

EVT118 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular 5m PVC

Imagem meramente ilustrativa

R$ 437,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT118
EAN: 4021179251594
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVT118 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular 5m PVC"

Destaques do Produto

Comprimento

5 metros

Tipo de Conexão

M12 Angular (ambos os lados)

Revestimento

PVC (Laranja)

Corrente Máxima

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT118 IFM - Cabo de Ligação M12 Angular 5m PVC

O EVT118 é um cabo de ligação de alto desempenho com 5 metros de comprimento, desenvolvido pela IFM para aplicações em áreas úmidas e higiênicas. Destaca-se por possuir conectores M12 angulares com contatos banhados a ouro, proteção IP69K e porca em aço inoxidável 316L. É a solução ideal para sensores que operam em ambientes com exigências rigorosas de limpeza.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT118
Marca	IFM
Comprimento	5 m
Conexão	M12 Angular
Material da Porca	Aço inoxidável 316L
Grau de proteção	IP65/67/68/69K
Corrente	4 A
Peso	216.7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria alimentícia.
Equipamentos com vibração moderada (devido à construção robusta).
Conexões em sensores com rosca M12 padrão.

⚠ Considere outro se precisa de:

Ambientes com temperaturas contínuas acima de 100°C.
Aplicações que exigem resistência extrema a óleos minerais ou solventes agressivos.
Utilização em esteiras com raio de curvatura inferior a 10 vezes o diâmetro do cabo (49 mm).

APLICAÇÕES E USO

Indústria alimentícia (áreas úmidas e de lavagem).
Automação de embalagens.
Sistemas de sensores que exigem proteção contra jato de água.

COMO ESCOLHER

Antes de comprar o EVT118 IFM - Cabo de Ligação M12 Angular 5m PVC, verifique estes pontos:

Quando escolher o EVT118

Utilize este cabo se o seu ambiente requer proteção sanitária (IP69K) e você utiliza sensores M12 em áreas alimentícias, onde a higienização é frequente.

Quando buscar outra opção

Se o seu ambiente possui contato constante com óleo de corte ou produtos químicos agressivos, considere cabos com revestimento PUR (Poliuretano), pois o PVC deste modelo pode sofrer desgaste acelerado nestas condições.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos e construtivos
Material da Porca	Aço inoxidável 316L (1.4404)	Garante resistência à corrosão em ambientes de limpeza química.
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção total contra poeira, imersão e limpeza de alta pressão.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão para operação segura dos condutores.
Corrente máxima	4 A	Capacidade de carga térmica do cabeamento.

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa térmica operacional permitida.
Sem silicone	Sim	Essencial para evitar contaminação em processos de pintura ou alimentícios.

COMPATIBILIDADE

Comunicação

• Sinais analógicos 4-20mA

• Sinais digitais PNP/NPN

• IO-Link

Conexões

Elétrica 1 x M12 Angular, 4 polos, contatos dourados

Processo M12 4 pinos (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes alimentícios com lavagem diária	✓	O material de vedação EPDM e a porca em inox 316L suportam os agentes de limpeza comuns.
Uso em esteiras de alta velocidade com dobra constante	✓	O cabo possui tolerâncias para dobras e deslocamentos, suportando > 1 milhão de ciclos.
Instalação em tanques de óleo industrial	✗	O revestimento em PVC não é resistente à exposição contínua de óleos industriais agressivos.

INSTALAÇÃO

Como instalar o EVT118 IFM - Cabo de Ligação M12 Angular 5m PVC

Limpe a superfície de conexão para remover resíduos.
Alinhe os pinos do conector M12 com o soquete do sensor.
Rosqueie a porca manualmente no sentido horário até sentir resistência.
Utilize uma chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o cabo não esteja tensionado ou sob torção excessiva.
Verifique a integridade da vedação (O-ring) antes de finalizar a conexão.

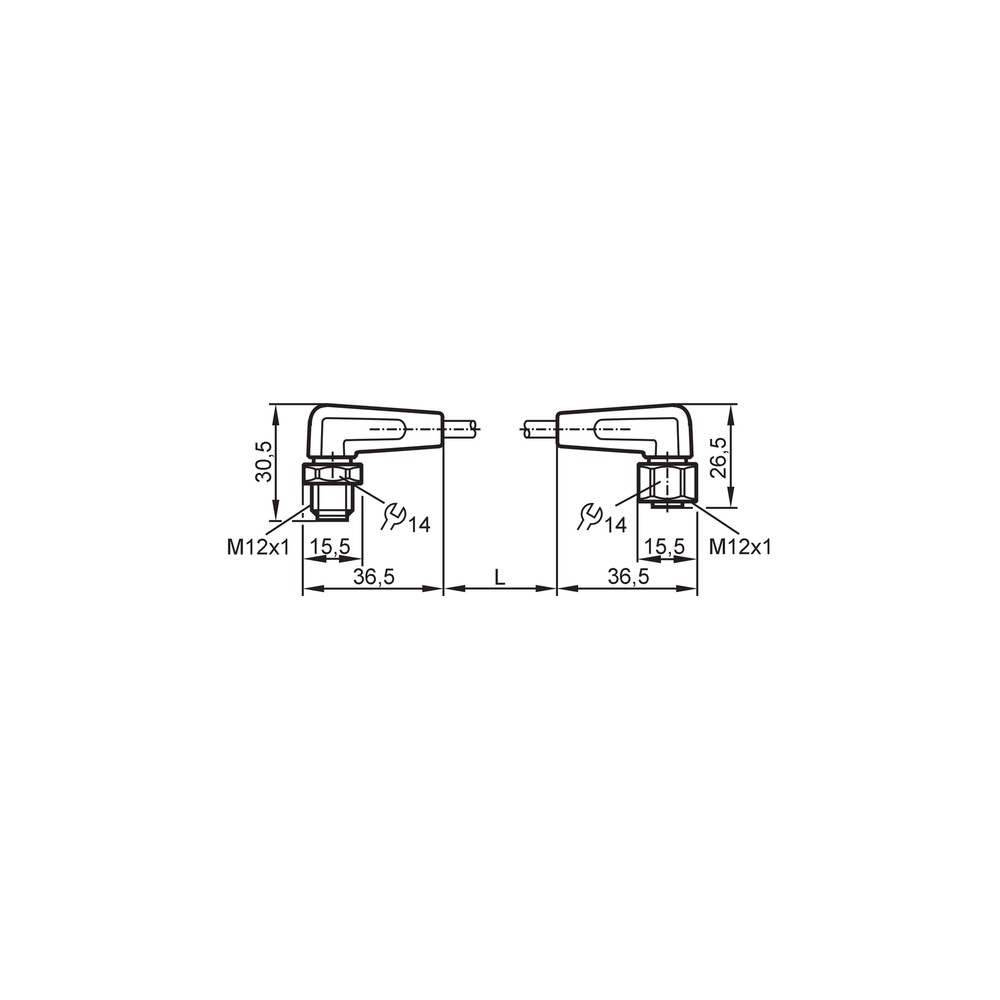

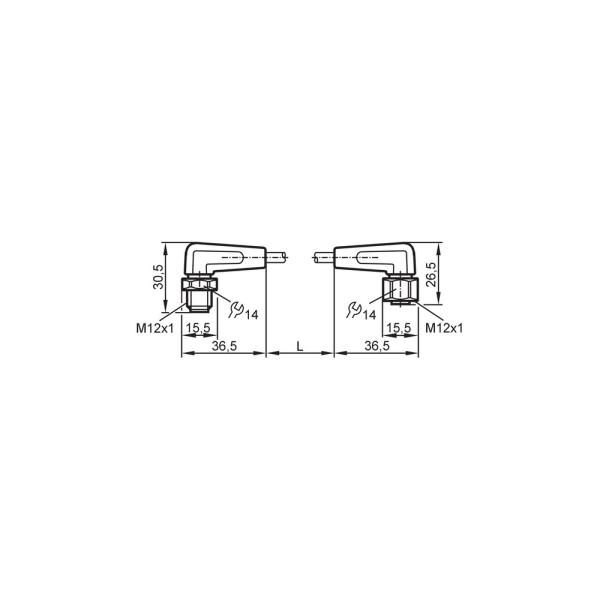

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector M12.	Aperto manual insuficiente ou uso de ferramentas inadequadas.	Verificar se a porca está apertada com o torque de 0,6 a 1,5 Nm.
Rompimento interno dos fios condutores.	Excesso de curvatura ou torção além do limite especificado.	Realizar teste de continuidade com multímetro.
Degradação prematura da capa isolante (PVC).	Uso em ambiente incompatível (ex: presença de óleo ou químicos agressivos).	Inspecionar visualmente se a capa apresenta fissuras ou inchaço.
Sinal do sensor intermitente ou ruído.	Oxidação nos contatos internos devido à vedação falha.	Inspecionar os pinos quanto a sinais de corrosão ou coloração escura.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Cabo EVT118 (Datasheet) Desenho em Escala do EVT118 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVT118 e onde ele é utilizado?

O EVT118 é um cabo de conexão industrial M12 de 5 metros, projetado para ambientes higiênicos e úmidos na indústria de alimentos, com revestimento em PVC resistente.

Quais são as principais características técnicas deste cabo?

Este cabo possui conexões M12 angulares, contatos banhados a ouro para melhor condutividade, grau de proteção IP69K e é livre de silicone.

Existem restrições de temperatura ou ambiente para este cabo?

Este cabo não é recomendado para aplicações submersas em pressão contínua ou ambientes com temperaturas que excedam os 100°C.

Posso utilizar este cabo em ambientes com presença de óleos industriais agressivos?

Não, este modelo não possui resistência a óleos agressivos ou químicos concentrados que exijam cabos revestidos em PUR ou materiais especiais.

O que fazer se o sinal do sensor estiver intermitente?

A falha de sinal geralmente ocorre devido ao afrouxamento da porca M12 ou oxidação por falha na vedação; verifique o torque de aperto e se há umidade nos pinos.

Por que o dispositivo conectado apresenta erro de comunicação mesmo com o cabo conectado?

Causas comuns incluem quebra interna por excesso de torção ou curvatura fora da especificação; verifique a continuidade dos condutores com um multímetro.

Qual a diferença deste cabo para um cabo distribuidor M12?

O EVT118 é um cabo de ligação ponto-a-ponto, enquanto cabos distribuidores M12 permitem ramificações para múltiplos sensores em uma única linha.

Este cabo é melhor que modelos padrão com porca niquelada para a indústria alimentícia?

Sim, é a escolha ideal para áreas alimentícias devido à porca em aço inoxidável 316L, que evita corrosão em processos de limpeza.

Qual o cuidado necessário ao instalar o conector M12?

Utilize uma chave dinamométrica para aplicar entre 0,6 e 1,5 Nm e garanta que o alinhamento da rosca esteja perfeito para não danificar o isolamento.

Este cabo possui alguma certificação de qualidade específica?

Este produto é de fabricação IFM, projetado para garantir a integridade do sinal em ambientes industriais exigentes conforme especificado no datasheet.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

M12 Angular

Tipo de conector circular de 12 mm em formato de cotovelo, ideal para espaços confinados. (Ref.: Codificação A)

Aço Inoxidável 316L

Liga metálica altamente resistente à corrosão, padrão para ambientes sanitários. (Ref.: 1.4404)

PVC (Cloreto de Polivinila)

Material do revestimento do cabo com boa flexibilidade e resistência à umidade. (Ref.: Material do invólucro)

Contato Banhado a Ouro

Tratamento na superfície dos pinos que evita oxidação e garante melhor condutividade elétrica a longo prazo. (Ref.: Conexão elétrica)
