Cabo de Ligação IFM EVT117 2m

Pré-visualizar: EVT117 IFM - Cabo de Ligação ifm Indústria Alimentícia 2m PVC IP69K

EVT117 IFM - Cabo de Ligação ifm Indústria Alimentícia 2m PVC IP69K

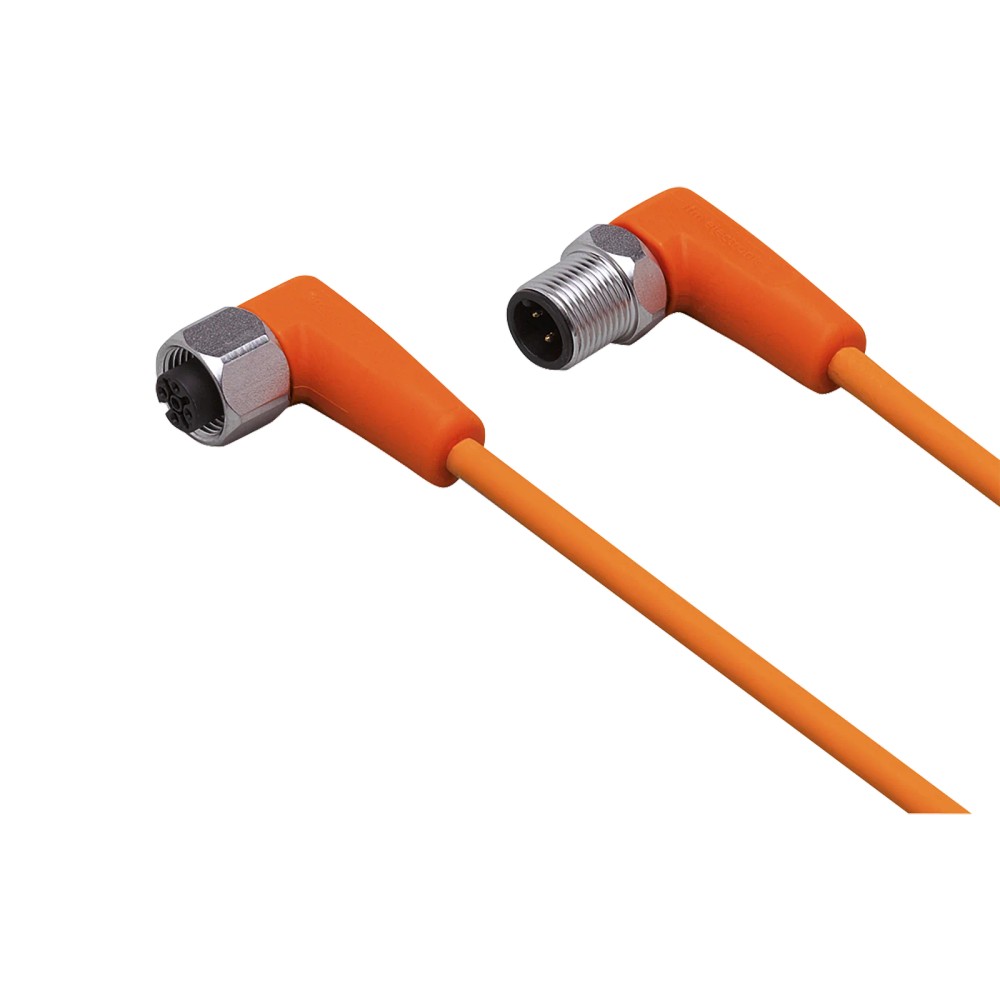

Imagem meramente ilustrativa

R$ 402,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT117
EAN: 4021179251587
NCM do produto: 85444200

Destaques do Produto Conexão M12 Angular...mais

Fechar menu

Saiba mais sobre: "EVT117 IFM - Cabo de Ligação ifm Indústria Alimentícia 2m PVC IP69K"

Destaques do Produto

Conexão

M12 Angular

Comprimento

2 metros

Material de bloqueio

Aço inoxidável 316L

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVT117 M12 2m

O cabo de ligação ifm EVT117 é um componente de conexão robusto com 2 metros, projetado para ambientes industriais que exigem alta higiene. Equipado com conector M12 angular e contatos banhados a ouro, garante transmissão confiável de sinal. Possui grau de proteção IP69K e é construído com materiais resistentes à corrosão, sendo ideal para a indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
SKU	EVT117
Comprimento	2 m
Material Revestimento	PVC
Proteção	IP69K
Tensão	< 250 V AC
Corrente	4 A
Temperatura	-25...100 °C
Conector	M12 Angular

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de produção alimentícia e bebidas (zonas úmidas/laváveis).
Conexão de sensores M12 em painéis ou máquinas com necessidade de vedação IP69K.
Ambientes industriais que requerem componentes isentos de silicone.

⚠ Considere outro se precisa de:

Ambientes com presença de produtos químicos que degradam o PVC.
Aplicações com tensões superiores a 250 V AC / 300 V DC.
Uso em esteiras de alta velocidade com raios de curvatura inferiores a 10x o diâmetro do cabo (49 mm).

APLICAÇÕES E USO

Conexão de sensores em ambientes de lavagem industrial e alta umidade.
Aplicações em linhas de produção de alimentos e bebidas onde a higienização é crítica.
Interface de sensores em equipamentos de automação com proteção IP69K.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVT117 M12 2m, verifique estes pontos:

Quando escolher o EVT117

Indicado quando a aplicação exige conformidade com normas de higiene industrial, necessidade de resistência à lavagem sob pressão (IP69K) e utilização de materiais inoxidáveis em zonas de contato frequente com água.

Quando buscar outra alternativa

Se a aplicação exigir movimento contínuo em esteiras de alta velocidade ou se o ambiente possuir substâncias químicas específicas que degradam o revestimento de PVC, procure cabos com revestimento em PUR ou especificações para alta flexão.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	1.4404 (Aço inoxidável / 316L)	Resistência à corrosão em ambientes laváveis.
Material de revestimento	PVC	Material isolante padrão para ambientes industriais.
Material da vedação	EPDM	Elemento fundamental para garantir o grau de proteção.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites elétricos de operação.
Capacidade de carga total	4 A	Corrente máxima suportada pelo conjunto.
Contatos	Banhados a ouro	Melhora na condutividade e resistência contra oxidação.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos.
Temperatura ambiente	-25...100 °C	Faixa de operação térmica permitida.
Ciclos de curvatura	> 1 Mio.	Resistência à fadiga mecânica.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sinais Analógicos de Baixa Tensão

Conexões

Elétrica 4 x 0,34 mm² (42 x Ø 0,1 mm)

Processo M12 (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem com alta pressão	✓	O cabo possui grau de proteção IP69K, resistindo a jatos de água quentes e de alta pressão.
Instalação em esteiras de alta velocidade	✗	Embora suporte ciclos de dobra, não é classificado especificamente para esteiras de movimento ultra-rápido ou robótica de alta intensidade.
Processos químicos agressivos	✗	O revestimento em PVC pode degradar-se em contato com solventes orgânicos ou ácidos fortes específicos.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVT117 M12 2m

Verifique a compatibilidade do conector da máquina com a codificação A M12 do cabo.
Limpe a superfície da rosca de conexão.
Insira o conector M12 angular garantindo o alinhamento dos pinos.
Rosqueie a porca de bloqueio manualmente.
Utilize uma ferramenta dinamométrica para aplicar o torque entre 0,6 e 1,5 Nm.
Certifique-se de que o cabo não sofra tração excessiva após a instalação.

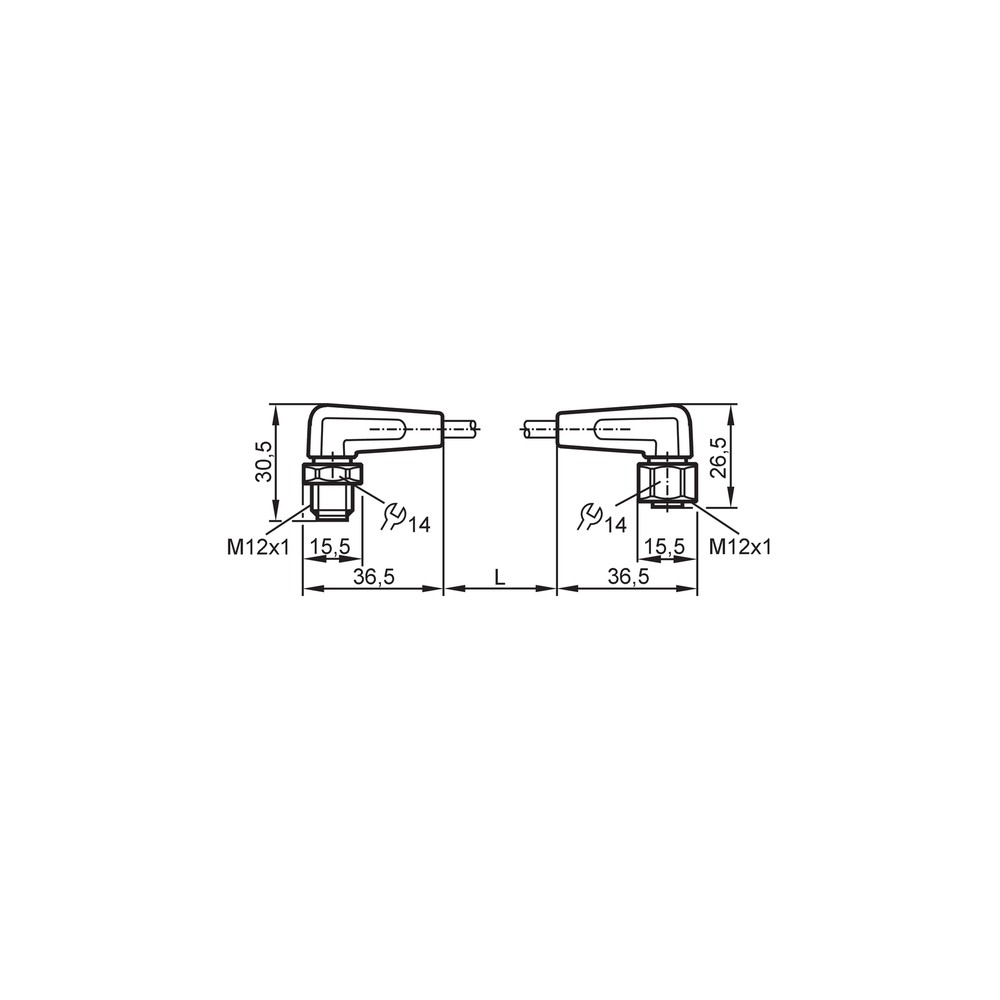

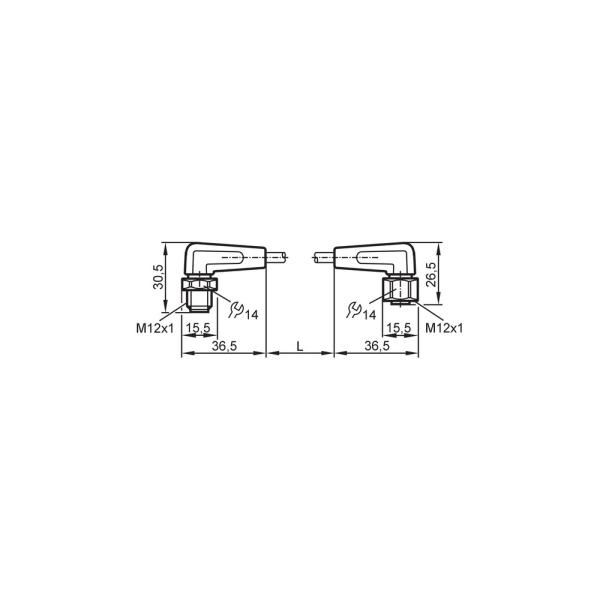

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de umidade ou falha intermitente na conexão.	Aperto insuficiente ou excessivo do conector M12.	Verificar se o torque está dentro da faixa especificada (0,6 a 1,5 Nm).
Rompimento interno dos condutores do cabo.	Raio de curvatura menor que o recomendado.	Inspecionar visualmente o cabo em busca de dobras excessivas ou cortes.
Aquecimento do cabo ou queima de condutores.	Corrente excedendo 4A.	Medir a corrente consumida pelos dispositivos conectados.
Falha na comunicação ou isolamento comprometido.	Tensão de operação fora da especificação.	Confirmar se a tensão de rede não ultrapassa 250V AC.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVT117 (Datasheet) Desenho Dimensional (Escala) (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT117 e para qual aplicação ele serve?

O EVT117 é um cabo de ligação com conector M12 angular, projetado para automação industrial, especificamente para ambientes úmidos e higiênicos como a indústria alimentícia.

O cabo é resistente a lavagens industriais?

Sim, ele possui grau de proteção IP69K, sendo vedado contra entrada de água sob alta pressão e vapor, além de ser isento de silicone.

Em quais situações este cabo não é indicado?

Este cabo não deve ser utilizado em aplicações que excedam 250 V AC ou onde a temperatura ambiente de operação ultrapasse 100 °C (ou 50 °C para certificação cULus).

Posso usar este cabo em qualquer ambiente químico?

Não utilize este cabo se o seu processo exigir resistência a produtos químicos corrosivos específicos não compatíveis com revestimento em PVC.

O que pode causar falhas intermitentes neste cabo?

Sintomas como falha intermitente na transmissão de dados ou sinais podem indicar rompimento interno dos condutores. Verifique se o raio de curvatura mínimo de 10x o diâmetro do cabo foi respeitado.

Como diagnosticar problemas de conexão no conector M12?

Antes de trocar o cabo, verifique se o torque de aperto no conector M12 (0,6 a 1,5 Nm) foi aplicado corretamente, pois a vedação EPDM pode falhar se estiver frouxa.

Como decidir entre este cabo e outro modelo?

Escolha o EVT117 para aplicações fixas ou com movimentação moderada em ambientes higiênicos, devido ao uso de materiais em aço inoxidável 316L. Para aplicações de esteira porta-cabos de alta velocidade contínua, verifique se os ciclos de dobra excedem a capacidade de 1 milhão.

Por que optar por este modelo específico da ifm?

A decisão deve basear-se no ambiente: use o EVT117 se o requisito for proteção IP69K e material em conformidade com exigências alimentícias (sem silicone), priorizando a durabilidade em lavagens.

Quais cuidados tomar na instalação?

A instalação exige o alinhamento correto do conector angular M12, seguido pelo aperto manual ou com ferramenta dinamométrica (máx. 1,5 Nm) para garantir a integridade da vedação EPDM.

Qual a procedência deste componente?

O produto é fabricado pela ifm, referência global em automação industrial, garantindo conformidade com as normas técnicas de vedação e materiais especificados no datasheet.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e temperatura (lavagem industrial).

Conector M12

Padrão de conexão industrial de 12 mm de diâmetro, amplamente utilizado em automação para sensores e atuadores.

Aço 1.4404

Aço inoxidável 316L, conhecido pela excelente resistência à corrosão, ideal para ambientes exigentes.

Vedação EPDM

Material elastômero que assegura a vedação hermética contra líquidos e agentes externos.

Codificação A

Padrão de codificação do conector que evita a conexão incorreta com dispositivos de protocolos diferentes.
