Cabo de Ligação IFM EVT116 M12

Pré-visualizar: EVT116 IFM - Cabo de Ligação IFM Indústria Alimentícia 1m PVC IP69K M12

EVT116 IFM - Cabo de Ligação IFM Indústria Alimentícia 1m PVC IP69K M12

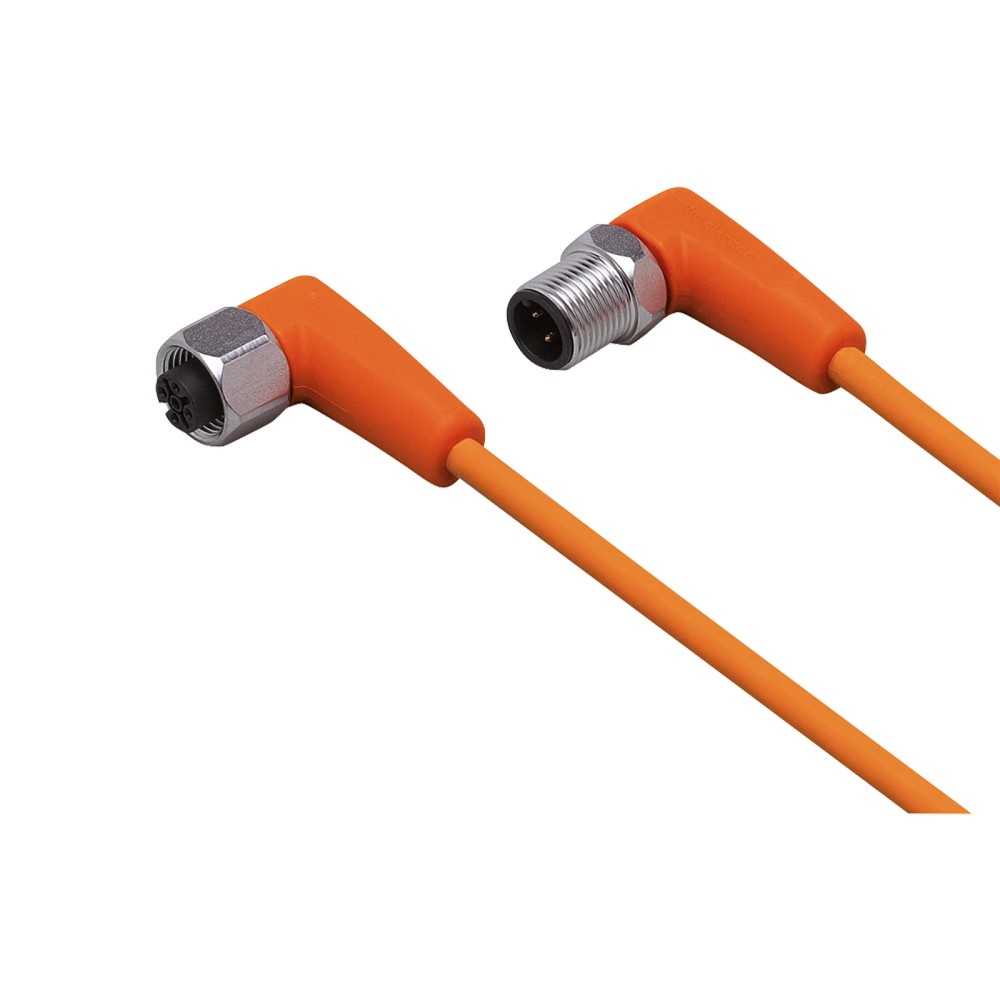

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT116
EAN: 4021179251570
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVT116 IFM - Cabo de Ligação IFM Indústria Alimentícia 1m PVC IP69K M12"

Destaques do Produto

Comprimento

1 m

Conector

M12 angular, codificação A, 4 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Material e composição

PVC, sem silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVT116, M12 angular, 1 m, PVC, IP69K

O IFM EVT116 é um cabo de ligação de 1 m para conexão em áreas úmidas e higiênicas da indústria de alimentos. Possui conexão M12 angular, codificação A, com 4 contatos banhados a ouro. O revestimento é de PVC e o produto é isento de silicone. Sua classificação de proteção inclui IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento	1 m
Conexão	1 x M12 angular, codificação A, 4 contatos
Material do cabo	PVC, laranja; diâmetro de 4,9 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	-25…100 °C; em aplicação móvel: 5…100 °C
Ciclos de curvatura	> 1 milhão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de equipamentos com interface M12, codificação A, compatíveis com conector angular de 4 contatos, em aplicações que atendam aos limites elétricos e ambientais especificados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada para o produto.
Montagens que exijam cabo de 1 m, revestimento em PVC, construção sem silicone e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigida não corresponder a M12 angular, codificação A, com 4 contatos; confirmar também o tipo de interface do equipamento receptor.
Não exceder a tensão de operação especificada (< 250 V AC / < 300 V DC) nem a capacidade de carga total de 4 A.
Para aplicação móvel, não operar fora da faixa ambiente indicada de 5…100 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos. A ficha lista grau de proteção IP65, IP67, IP68 e IP69K; a proteção efetiva depende da montagem e do acoplamento conforme as condições aplicáveis.
Uso com equipamento que possua interface M12 angular, codificação A, 4 contatos, respeitando tensão de operação inferior a 250 V AC ou 300 V DC e carga total de até 4 A.
Em instalação móvel, observar a faixa ambiente declarada de 5…100 °C e as condições específicas de velocidade de movimento fornecidas na ficha. Aplicações fora dessas condições devem ser avaliadas com o datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVT116, M12 angular, 1 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT116 quando

A instalação exigir cabo de ligação de 1 m com conector M12 angular, codificação A, 4 contatos, revestimento em PVC e uso em áreas úmidas e higiênicas da indústria de alimentos.

Verifique os limites antes da seleção

Confirme a tensão, a corrente total, o comprimento e a compatibilidade da interface M12. Para movimento, considere a faixa ambiente móvel de 5…100 °C, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os dados de movimento indicados na ficha.

Considere outra configuração quando

A aplicação exigir comprimento diferente de 1 m, outra geometria ou codificação de conector, quantidade diferente de contatos ou limites elétricos distintos. A ficha disponível não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação informada para o produto.
Modelo e SKU	EVT116	Código do produto no anúncio.
GTIN	4021179251570	Identificador comercial informado.
Tipo de produto	Cabo de ligação	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Características especiais	Sem silicone; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o cabo.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de operação informado na ficha.
Capacidade de carga total	4 A	Capacidade de carga total declarada; não exceder.
Classe de proteção	II	Classe de proteção indicada nos dados técnicos.

Conexões elétricas
Conexão elétrica - conector	1 x M12 angular; codificação A; 4 contatos dourados	Configuração do conector indicada na ficha.
Conexão elétrica - soquete	1 x M12 angular; codificação A; 4 contatos dourados	Configuração do soquete indicada na ficha.
Corpo do conector e do soquete	PVC, laranja	Material e cor declarados para as conexões.
Bloqueio	Aço inoxidável 1.4404 / 316L	Material do mecanismo de bloqueio informado.
Vedação	EPDM	Material de vedação informado.
Torque máximo de aperto	0,6…1,5 Nm	Faixa declarada para o aperto das conexões.

Cabo e dados mecânicos
Comprimento	1 m	Comprimento nominal do cabo.
Material do revestimento	PVC	Material de revestimento declarado.
Cabo	Laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões informadas para o cabo.
Peso	71,5 g	Valor informado no dataset do produto.
Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões informadas no dataset do produto.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Esforço de torção	± 180 °/m	Valor declarado para esforço de torção.
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos informada na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção listadas na ficha; a condição de montagem e conexão deve ser considerada.
Temperatura ambiente	-25…100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em aplicação móvel	5…100 °C	Faixa específica informada para uso móvel.
Temperatura de armazenamento	-25…55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10…100 %	Faixa declarada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada para armazenamento.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento declarada na ficha; aplicar apenas sob as condições indicadas.

Materiais e conformidade de composição
Isento de silicone	Sim	Característica declarada do produto.
Contatos	Banhados a ouro	Acabamento dos contatos informado.
Material da porca/bloqueio	1.4404 / aço inoxidável 316L	Material informado para o bloqueio da conexão.
Material da vedação	EPDM	Material informado para a vedação.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A conexão M12, codificação A, descreve a interface do conector e, por si só, não confirma compatibilidade com um protocolo específico.

Conexões

Elétrica 1 x M12 angular, codificação A, 4 contatos banhados a ouro; 4 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Verifique a atribuição dos pinos e os requisitos elétricos do equipamento conectado no datasheet.

Processo Não aplicável: produto de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 angular, codificação A, 4 contatos, e requisitos elétricos dentro dos limites especificados	✓	A configuração elétrica e mecânica informada corresponde à conexão do cabo; confirme a atribuição dos pinos no datasheet.
Interface M12 com codificação, geometria ou número de contatos diferentes	✗	A configuração documentada para o EVT116 é M12 angular, codificação A, com 4 contatos; a ficha não confirma compatibilidade com outras configurações.
Circuito com tensão acima de < 250 V AC ou < 300 V DC, ou carga total superior a 4 A	✗	Esses valores ultrapassam os limites elétricos declarados para o produto.
Aplicação móvel em temperatura ambiente inferior a 5 °C	✗	A faixa informada para temperatura ambiente em aplicação móvel é 5…100 °C.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVT116, M12 angular, 1 m, PVC, IP69K

Desenergize o circuito antes de realizar a conexão e confirme os requisitos elétricos do equipamento.
Verifique se a interface do equipamento é M12, codificação A, com 4 contatos, e se a geometria angular é compatível com o espaço de instalação.
Confirme a atribuição dos contatos no datasheet antes de conectar; a ficha fornecida não detalha o pinout nesta descrição.
Inspecione conector, soquete, vedação e cabo; não instale componentes com danos visíveis.
Acople as conexões e aplique torque dentro da faixa informada de 0,6…1,5 Nm, respeitando as instruções do equipamento conectado.
Organize o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e verifique a conexão antes de energizar.

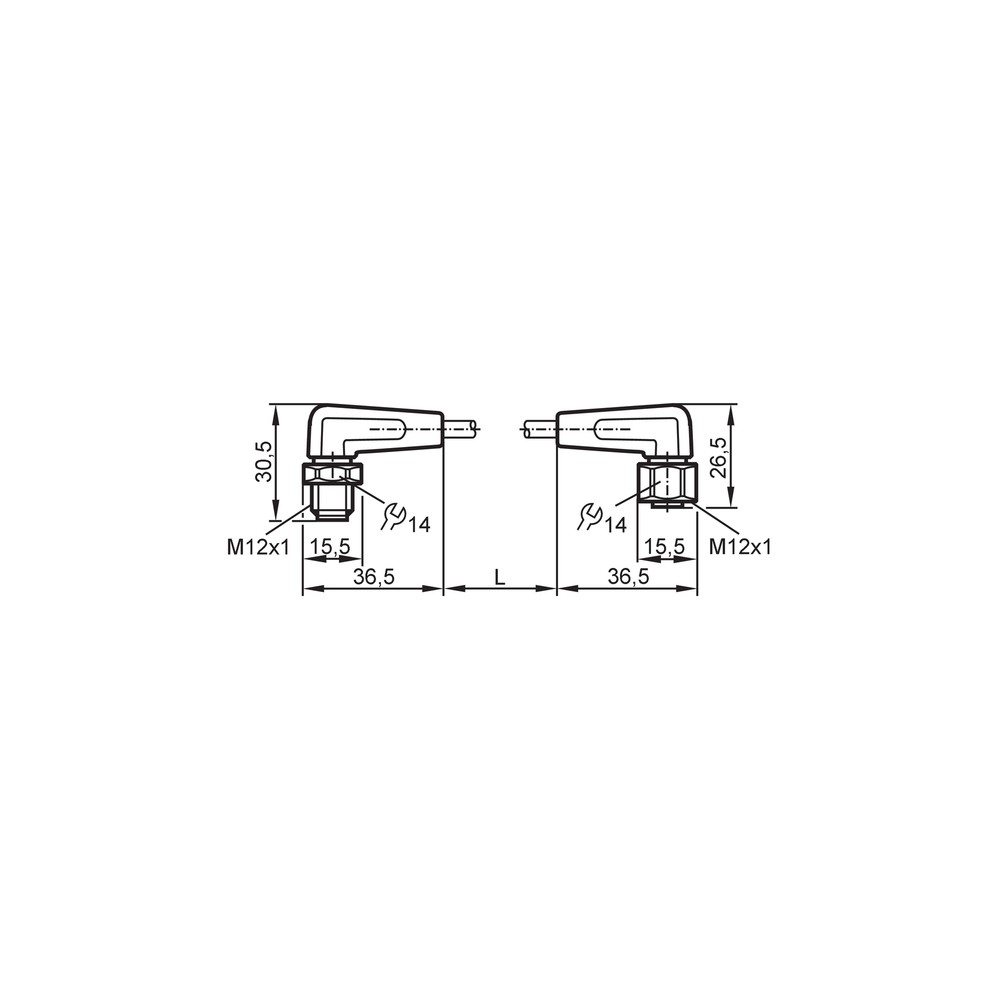

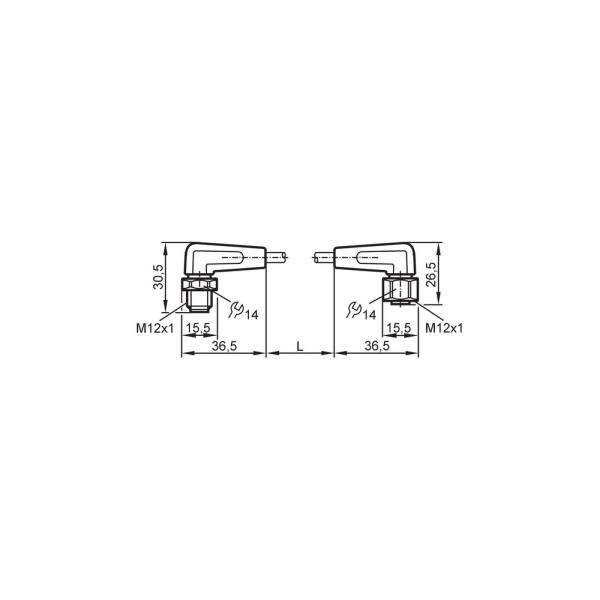

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não recebe sinal.	Conexão incompleta, interface incompatível ou atribuição dos contatos diferente da exigida pelo equipamento.	Confira o acoplamento, confirme M12 codificação A com 4 contatos e compare a atribuição dos pinos com o datasheet do equipamento e do cabo.
A conexão apresenta aquecimento ou interrupções durante a operação.	Carga elétrica acima de 4 A, tensão fora dos limites declarados ou contato inadequado.	Desenergize o circuito e verifique tensão, corrente total, encaixe e estado dos contatos antes de recolocar em operação.
Há entrada de umidade ou perda de proteção na conexão.	Acoplamento incompleto, vedação danificada ou instalação incompatível com as condições necessárias para o grau IP declarado.	Inspecione a vedação EPDM e o estado do conector, confirme o acoplamento correto e consulte o datasheet para as condições de proteção aplicáveis.
O cabo apresenta dano ou falha após movimentação repetida.	Curvatura inferior ao raio mínimo especificado, torção ou movimento fora das condições declaradas.	Inspecione o trajeto e o cabo; compare o raio de instalação com o mínimo de 10 vezes o diâmetro e confira as condições de movimento no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVT116 (PT-BR) (Datasheet) Desenho em escala IFM EVT116 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT116 e para que serve?

É um cabo de ligação de 1 m com conexão M12 angular, codificação A, e 4 contatos. A ficha indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Quais são os limites elétricos e a configuração do conector?

O produto tem 1 x M12 angular, codificação A, com 4 contatos, tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirme a atribuição dos contatos no datasheet antes da ligação.

O EVT116 é compatível com qualquer dispositivo M12?

Não é possível confirmar compatibilidade com qualquer dispositivo apenas pelo formato M12. A interface documentada é angular, codificação A, com 4 contatos; compare também a atribuição dos pinos e os limites elétricos do equipamento.

O que acompanha o produto?

A ficha identifica o EVT116 como um cabo de ligação e informa uma unidade por embalagem. Não há acessórios adicionais listados.

Posso usar este cabo com uma conexão M12 de outra codificação ou com mais contatos?

A ficha documenta apenas M12 angular, codificação A, com 4 contatos. Não use como compatível com outra codificação ou quantidade de contatos sem confirmação do fabricante.

Este cabo serve para aplicações móveis abaixo de 5 °C?

A faixa indicada para temperatura ambiente em aplicação móvel é de 5…100 °C. A ficha não confirma aplicação móvel abaixo de 5 °C.

O equipamento não funciona depois que conectei o cabo; o que devo verificar?

Verifique se a conexão está totalmente acoplada e se o equipamento usa M12 codificação A com 4 contatos. Em seguida, confira a atribuição dos pinos e a alimentação prevista no datasheet do equipamento.

A conexão aquece ou falha durante o uso; devo trocar o cabo?

Antes de substituir, verifique se a corrente total excede 4 A, se a tensão está dentro dos limites especificados e se os contatos estão corretamente acoplados. Inspecione também os contatos e a conexão do equipamento.

Como decidir entre o EVT116 e um cabo de outra configuração?

Escolha o EVT116 se o comprimento de 1 m, a conexão angular M12 codificação A com 4 contatos e os limites elétricos atenderem à instalação. Se precisar de outro comprimento, geometria, codificação ou número de contatos, selecione uma configuração correspondente; a ficha não especifica modelos alternativos.

Que cuidado devo ter ao instalar o cabo?

Respeite o torque de aperto de 0,6…1,5 Nm e o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Consulte o datasheet para conferir a atribuição dos contatos e as condições de instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica da conexão M12, usada para identificar a interface; a compatibilidade elétrica também depende da atribuição dos contatos. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes externos, dependente das condições de montagem e acoplamento. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de dobra indicado para a aplicação flexível do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Corrente total máxima declarada para o cabo na ficha do produto. (Ref.: 4 A)

Ciclos de curvatura

Quantidade de ciclos de curvatura declarada para o produto; a ficha informa valor superior a 1 milhão. (Ref.: > 1 milhão de ciclos)
