Cabo de Ligação IFM EVT099 20m

Pré-visualizar: EVT099 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m PVC IP69K

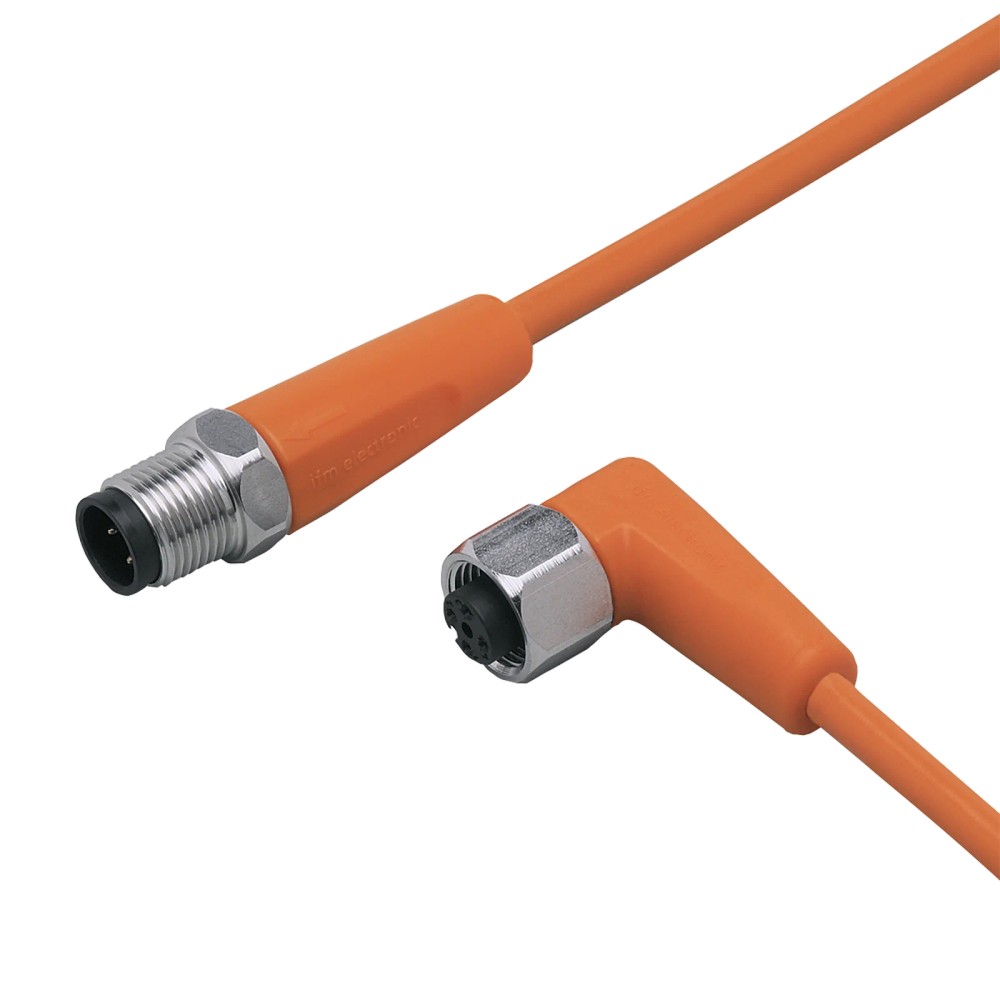

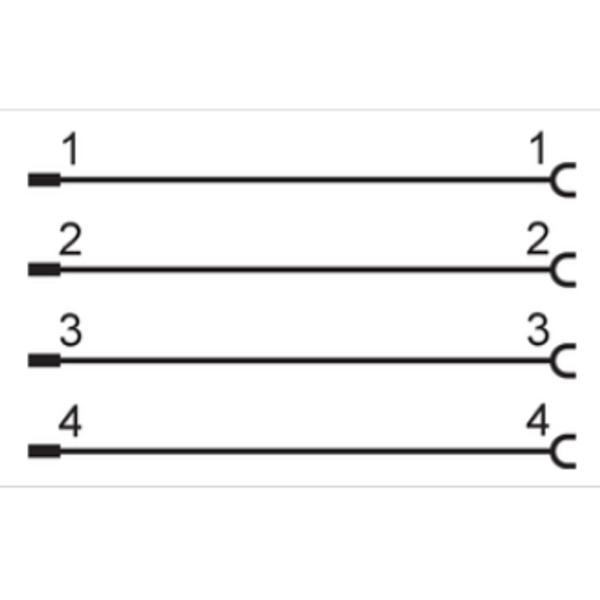

EVT099 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m PVC IP69K

Imagem meramente ilustrativa

R$ 583,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT099
EAN: 4021179245210
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVT099 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m PVC IP69K"

Destaques do Produto

Comprimento

20 m

Tipo de conexão

M12, codificação A, 4 contatos

Orientação dos conectores

Uma extremidade reta e uma angular

Material e uso indicado

PVC; áreas úmidas e higiênicas na indústria de alimentos

Limites elétricos

< 250 V AC, < 300 V DC e 4 A por contato

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVT099, 20 m, PVC, M12, IP65/IP67/IP68/IP69K

O IFM EVT099 é um cabo de ligação de 20 m destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui conectores M12 com codificação A, uma extremidade reta e outra angular, ambos com 4 contatos banhados a ouro. O cabo é revestido em PVC, não contém silicone e apresenta graus de proteção IP65, IP67, IP68 e IP69K, conforme a ficha do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT099
Comprimento	20 m
Conexões	M12, codificação A; uma reta e uma angular
Contatos	4 em cada conector, banhados a ouro
Tensão máxima	< 250 V AC; < 300 V DC
Corrente por contato	4 A
Material do cabo	PVC, laranja; Ø 4,9 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente móvel	5...100 °C; cULus: até 50 °C
Seção e construção dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface M12, codificação A, que correspondam à configuração de 4 contatos e aos limites elétricos do cabo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de montagem e os graus de proteção declarados.
Percursos que necessitem de 20 m de cabo e se beneficiem de conectores com orientações reta e angular.

⚠ Considere outro se precisa de:

Aplicações que exijam comprimento diferente de 20 m sem possibilidade de acomodar o cabo excedente.
Circuitos que excedam os limites declarados de tensão ou 4 A por contato.
Conexões que não correspondam mecanicamente à interface M12 de codificação A ou que exijam quantidade de contatos incompatível.

APLICAÇÕES E USO

Aplicação indicada pelo catálogo: ligação de componentes em áreas úmidas e higiênicas da indústria de alimentos; conferir montagem dos conectores para manter a proteção declarada.
Possibilidade de uso em percurso móvel: a ficha informa temperatura ambiente móvel de 5...100 °C (cULus: até 50 °C) e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m, com aceleração máxima de 5 m/s². Aplicar apenas dentro dessas condições e respeitar o raio mínimo de curvatura.
Para outros ambientes ou regimes de movimento não descritos, verificar as condições completas no datasheet do fabricante antes de especificar.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVT099, 20 m, PVC, M12, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT099

Quando a instalação requer 20 m, conexão M12 de codificação A com 4 contatos, uma extremidade reta e outra angular, e os limites elétricos e ambientais declarados são atendidos.

Busque outra configuração

Quando for necessário outro comprimento, outro tipo de conexão ou orientação, número de contatos diferente, ou operação acima dos limites elétricos especificados. Confirme a configuração do dispositivo e do ponto de conexão antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na descrição catalogada.
Livre de silicone	Sim	Característica declarada na ficha.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite declarado; não exceder.
Tensão de operação DC	< 300 V DC	Limite presente nos dados complementares do catálogo; confirmar no datasheet do fabricante para a condição de uso.
Corrente por contato	4 A	Valor informado para cada contato.
Categoria de isolamento	Classe de proteção II	Classificação indicada nos dados do catálogo.

Conexões e contatos
Lado 1	1 x M12, reto; codificação A; 4 contatos, dourados; corpo de PVC laranja; bloqueio em aço inoxidável 1.4404 (316L)	Configuração da primeira extremidade.
Lado 2	1 x M12, angular; codificação A; 4 contatos, dourados; corpo de PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM	Configuração da segunda extremidade conforme os dados catalogados.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio dos conectores.
Contatos	Banhados a ouro	Característica declarada na ficha.

Cabo e construção
Comprimento	20 m	Comprimento nominal do cabo.
Especificação do cabo	PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção declarada nos dados do produto.
Material do revestimento e do invólucro	PVC	Material informado para o cabo.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o bloqueio.
Material da vedação	EPDM	Material indicado para a vedação no lado angular.
Peso	762,5 g	Peso informado nos dados catalogados.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção depende da instalação e do acoplamento correto.
Temperatura ambiente móvel	5...100 °C (cULus: até 50 °C)	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação informada nos dados complementares.

Movimentação e flexibilidade
Esforço de torção	± 180 °/m	Valor declarado para esforço de torção.
Ciclos de curvatura	> 1 milhão	Valor informado nos dados complementares; condições de ensaio não detalhadas aqui.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o cabo.
Raio de curvatura em aplicação flexível	Mín. 10 x diâmetro do cabo	Limite mínimo declarado; considerar o diâmetro especificado de 4,9 mm.
Velocidade de movimento	Máx. 3,3 m/s	Condição declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

Conexões

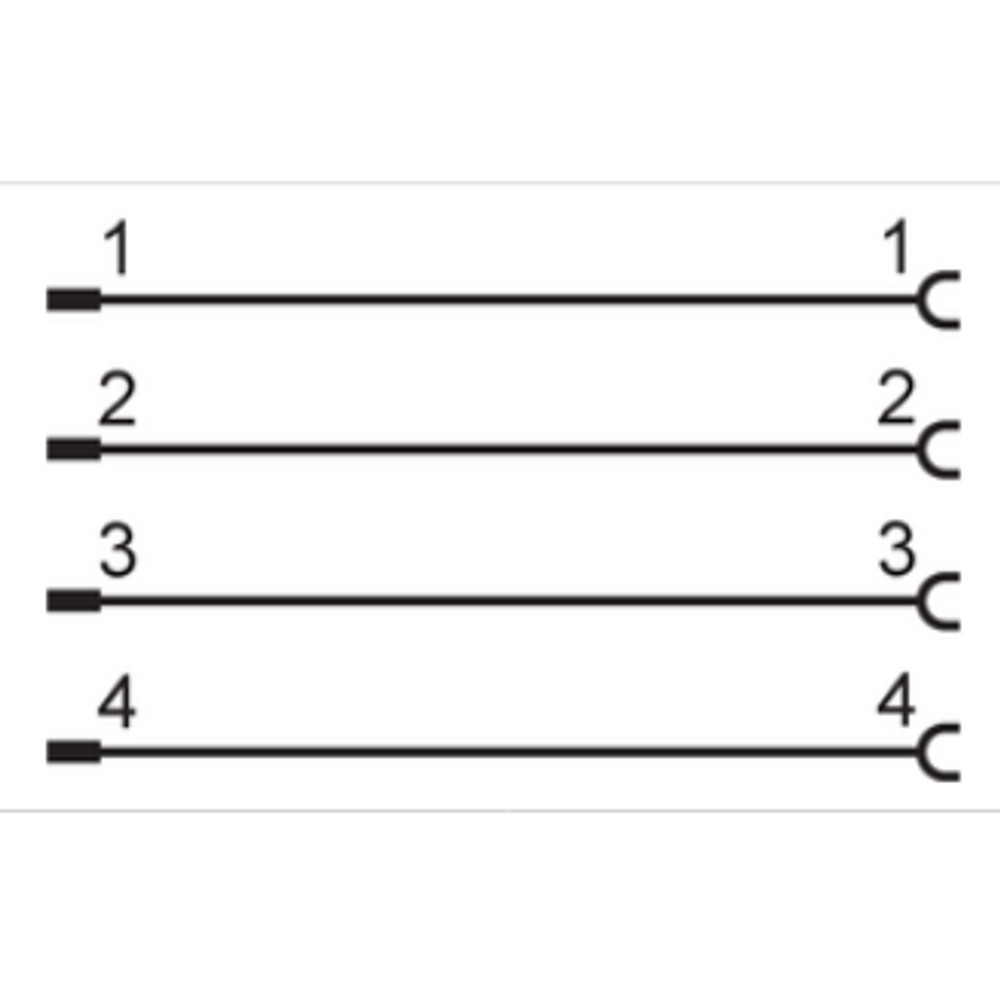

Elétrica Cabo com 4 condutores de 0,34 mm², conectores M12 de codificação A com 4 contatos; tensão < 250 V AC ou < 300 V DC e corrente máxima de 4 A por contato. A compatibilidade elétrica depende também da pinagem e dos requisitos do dispositivo conectado, não informados na ficha.

Processo Não se aplica: trata-se de um cabo de ligação elétrica, sem conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com tomada M12, codificação A, 4 contatos, pinagem correspondente e exigências elétricas dentro dos limites do cabo	✓	A configuração mecânica e a quantidade de contatos correspondem; a pinagem deve ser confirmada no dispositivo.
Instalação em área úmida ou higiênica na indústria de alimentos, com conectores corretamente acoplados	✓	A aplicação é indicada na ficha e os graus de proteção declarados incluem IP65, IP67, IP68 e IP69K.
Circuito que exige mais de 4 A por contato ou tensão igual ou superior aos limites declarados	✗	A aplicação ultrapassaria os limites elétricos indicados: 4 A por contato, < 250 V AC e < 300 V DC.
Ponto de conexão com codificação diferente, número de contatos incompatível ou pinagem não correspondente	✗	Não há correspondência mecânica ou elétrica confirmada para essa configuração.
Aplicação móvel dentro das condições de temperatura e movimento informadas	✓	A ficha informa temperatura ambiente móvel de 5...100 °C (cULus: até 50 °C), velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeite também o raio mínimo declarado para aplicação flexível.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVT099, 20 m, PVC, M12, IP65/IP67/IP68/IP69K

Confirme que as duas interfaces do equipamento correspondem a M12, codificação A e 4 contatos; verifique a pinagem no datasheet dos dispositivos conectados.
Planeje o percurso considerando o comprimento de 20 m e evite tração ou torção além dos valores declarados.
Em aplicação flexível, mantenha o raio de curvatura igual ou superior a 10 vezes o diâmetro do cabo.
Inspecione os conectores e as superfícies de acoplamento; conecte a extremidade reta e a angular aos pontos correspondentes, sem forçar o alinhamento.
Aperte os bloqueios dentro da faixa indicada de 0,6...1,5 Nm.
Antes de energizar, confirme a continuidade e a pinagem do circuito, os limites elétricos e o acoplamento correto dos conectores.

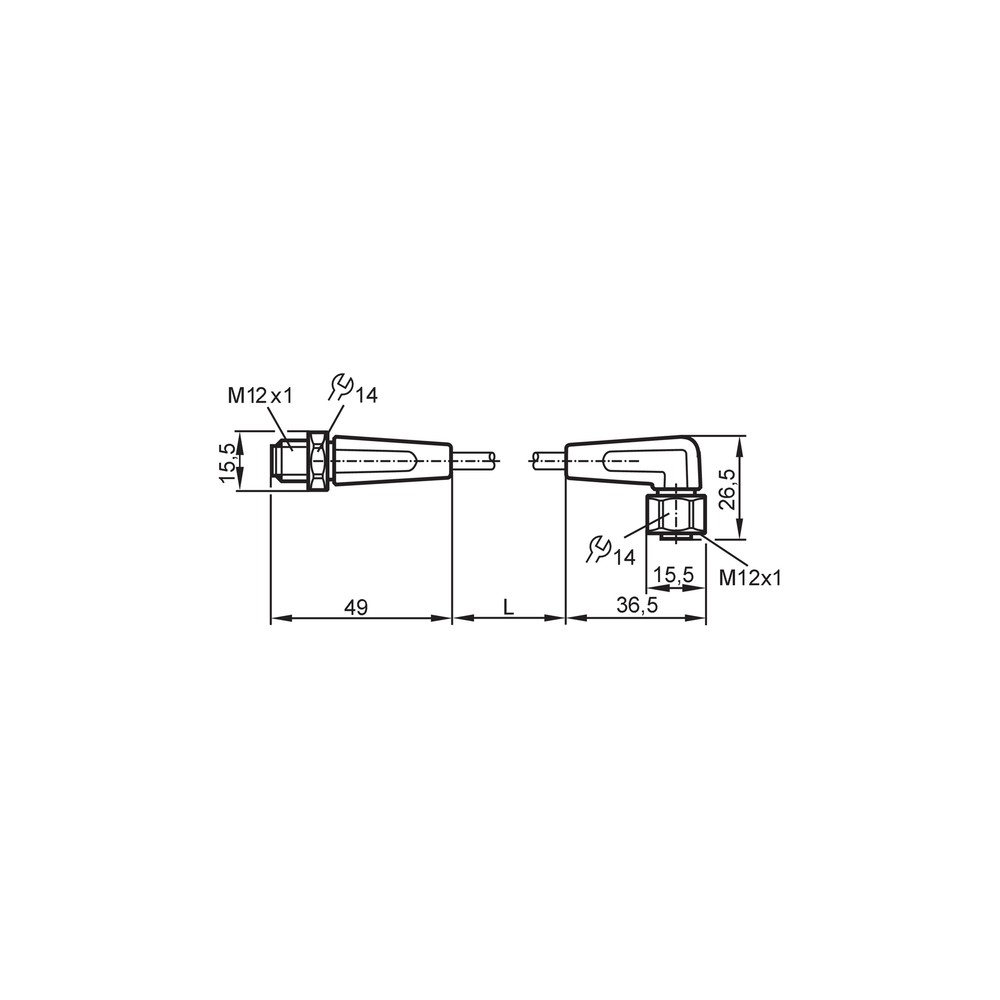

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece sinal ou alimentação.	Conector não totalmente acoplado, pinagem incompatível ou contato elétrico interrompido.	Confira a pinagem nos documentos dos dispositivos, inspecione o acoplamento e teste continuidade dos condutores com o circuito desenergizado.
Intermitência ao movimentar o cabo.	Condutor ou conexão submetido a curvatura, tração ou movimento fora das condições declaradas.	Inspecione o trecho móvel, verifique o raio de curvatura e compare velocidade, percurso e aceleração com os limites da ficha.
Entrada de umidade no ponto de conexão.	Acoplamento incompleto, vedação danificada ou montagem incompatível com a condição de proteção requerida.	Examine a vedação e as superfícies de acoplamento, confirme o aperto correto e verifique a instalação em relação ao grau de proteção necessário.
Aquecimento ou falha do circuito sob carga.	Corrente por contato ou tensão acima dos limites declarados, ou mau contato no acoplamento.	Meça tensão e corrente em operação e inspecione os conectores; compare os resultados com < 250 V AC, < 300 V DC e 4 A por contato.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT099 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT099 e para que serve?

É um cabo de ligação de 20 m para conectar dispositivos com interface M12 de codificação A e 4 contatos. O catálogo indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Que tipo de conector e contato tem em cada ponta?

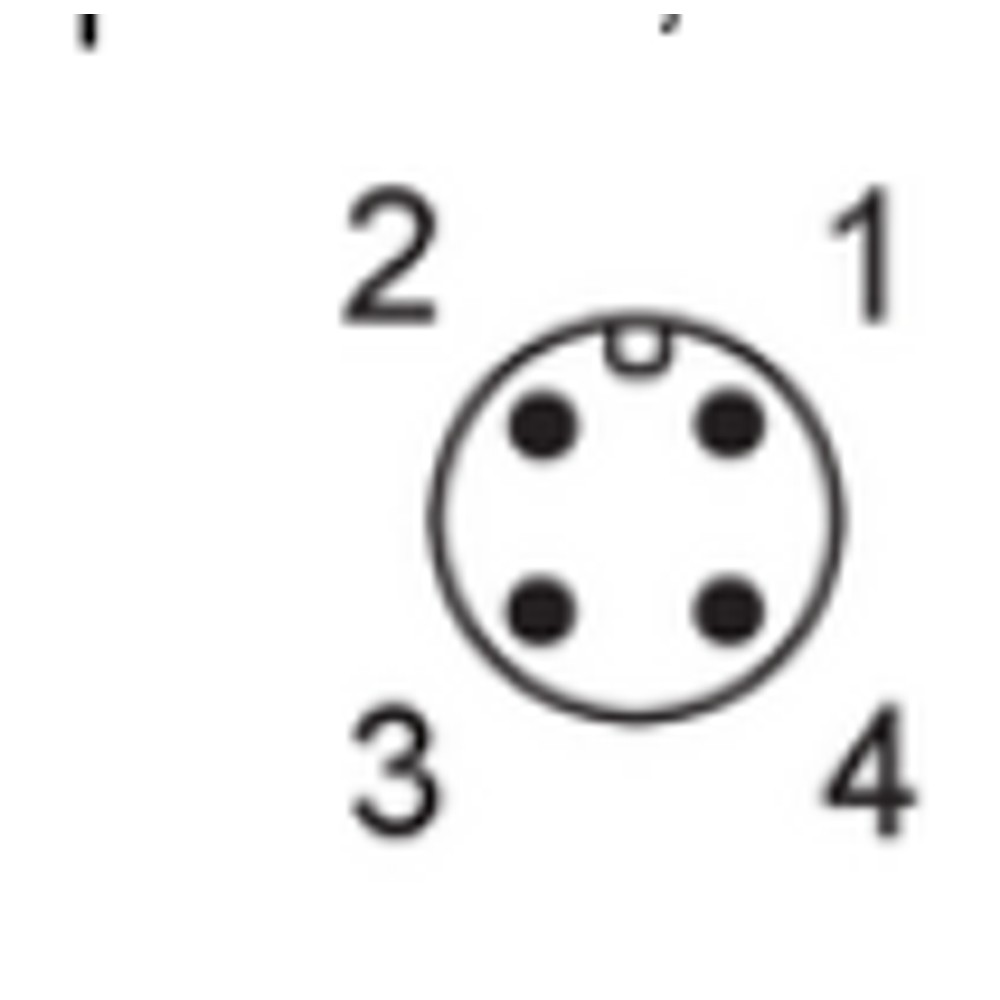

O cabo tem uma conexão M12 reta e outra M12 angular, ambas com codificação A e 4 contatos banhados a ouro. A pinagem deve ser conferida nos dispositivos conectados.

O que acompanha o produto?

A embalagem é informada como 1 peça: o cabo de ligação EVT099. A ficha não lista acessórios adicionais.

Este cabo serve para uma conexão M12 com codificação diferente?

Não há compatibilidade mecânica declarada para codificações diferentes da A. Confirme a codificação e a quantidade de contatos da tomada antes da seleção.

Posso usar o EVT099 se meu circuito exige mais de 4 A por contato?

Não; a ficha informa 4 A por contato. Se a corrente requerida exceder esse valor, selecione uma configuração com capacidade adequada.

O equipamento conectado fica sem sinal quando mexo no cabo; preciso trocar o EVT099?

Não necessariamente; a causa pode ser pinagem, acoplamento ou dano no cabo. Verifique continuidade com o circuito desenergizado, confira a pinagem e inspecione conectores e trechos flexionados antes de substituir.

Há umidade na conexão: isso significa que o cabo perdeu a proteção?

Pode haver acoplamento incompleto ou vedação danificada. Inspecione o conector e a vedação e confirme que a montagem corresponde às condições necessárias para o grau de proteção.

Devo comprar o EVT099 ou um cabo avulso de outra configuração?

Escolha o EVT099 quando forem necessários 20 m e a configuração M12 codificação A, 4 contatos, com uma ponta reta e outra angular. Para outro comprimento, orientação, número de contatos ou codificação, procure uma variante que corresponda à instalação.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento indicadas pelo fabricante. Evite tração e confirme os valores completos no datasheet.

Como aperto os conectores durante a instalação?

A ficha indica torque de aperto de 0,6...1,5 Nm para o bloqueio. Confirme o acoplamento e a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação M12 A

Tipo de codificação mecânica da interface M12, que deve corresponder à conexão do dispositivo.

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de elementos conforme condições de ensaio e montagem.

Corrente por contato

Corrente indicada para cada contato elétrico do conector; não deve ser excedida.

Raio mínimo de curvatura

Menor raio de curvatura permitido na aplicação flexível conforme a especificação do cabo.

Codificação dos condutores

Arranjo de condutores e seção nominal que compõem o cabo.
