Cabo Conector Fêmea M12 Angular 20m IFM EVT095

Pré-visualizar: EVT095 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 20m PVC Laranja IP69K

EVT095 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 20m PVC Laranja IP69K

Imagem meramente ilustrativa

R$ 383,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT095
EAN: 4021179239066
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVT095 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 20m PVC Laranja IP69K"

Destaques do Produto

Tipo de conector

Fêmea M12 angular, codificação A, 4 contatos

Comprimento

20 m

Tensão máxima especificada

< 250 V AC / < 300 V DC

Corrente total máxima

4 A

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

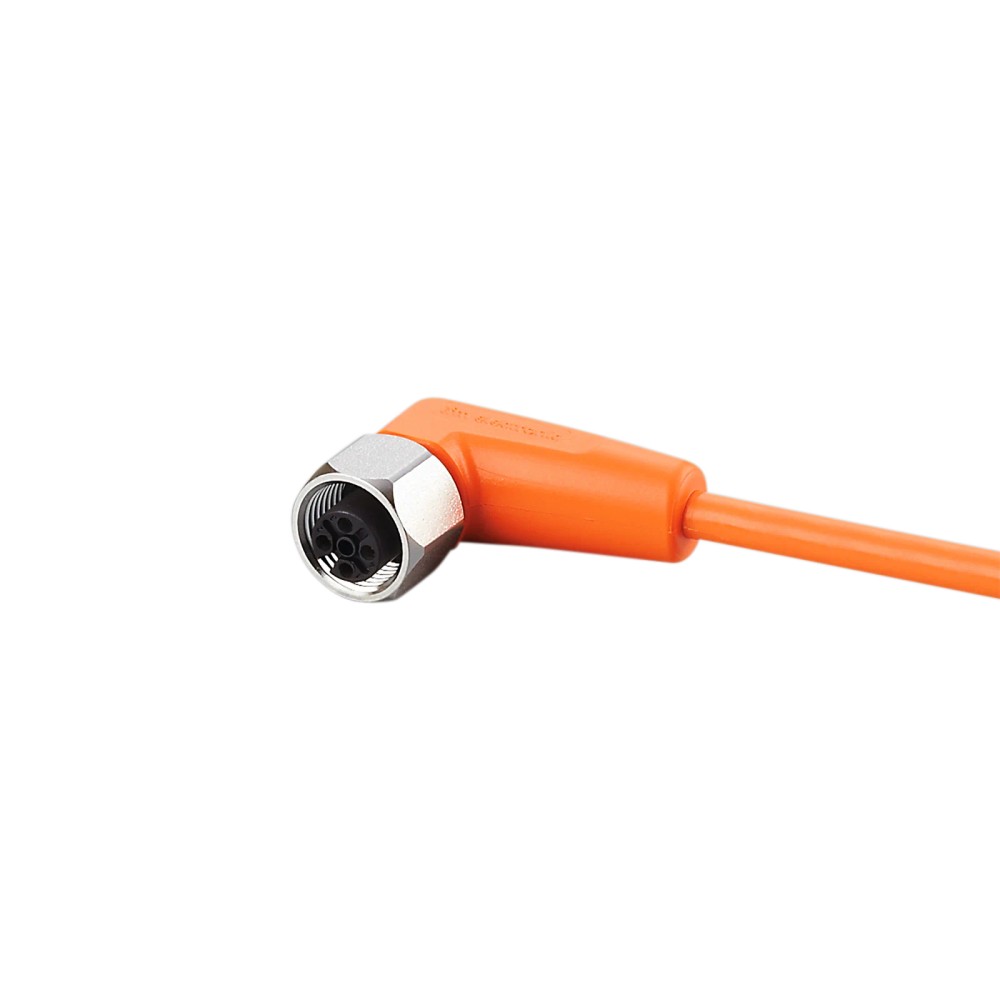

Sobre o Cabo de conexão fêmea M12 angular IFM EVT095, 20 m, PVC laranja, IP65/IP67/IP68/IP69K

O IFM EVT095 é um cabo de conexão com conector fêmea M12 angular, destinado a conectar dispositivos compatíveis em instalações industriais. Tem 20 m de comprimento, revestimento em PVC e proteção especificada como IP65, IP67, IP68 e IP69K. Seus contatos são banhados a ouro, e o conjunto é indicado pelo fabricante para áreas úmidas e higiênicas na indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT095
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	20 m
Material e cor do cabo	PVC laranja
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Seção transversal	4 x 0,34 mm²
Temperatura ambiente	-25 a 100 °C; cULus: até 50 °C
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam cabo de 20 m com conector fêmea M12 angular, codificação A e 4 contatos, desde que a interface do dispositivo seja correspondente.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observadas as condições de operação e proteção declaradas pelo fabricante.
Aplicações que respeitem a tensão, a corrente total, a temperatura e os demais limites especificados na ficha.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir conector macho, outra codificação ou quantidade de contatos diferente; a ficha descreve este produto como fêmea M12 angular, codificação A, com 4 contatos.
Não use em circuitos acima de < 250 V AC ou < 300 V DC, nem com carga total superior a 4 A.
Para uso com certificação cULus, não exceda a temperatura ambiente de 50 °C indicada para essa condição.

APLICAÇÕES E USO

Uso em conexões elétricas de instalações industriais em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação declarada pelo fabricante.
Instalações que necessitem de 20 m de cabo e conexão fêmea M12 angular codificada A com 4 contatos; a compatibilidade com o equipamento depende da pinagem correspondente.
Aplicações fixas ou móveis somente dentro das faixas ambientais e condições de movimento especificadas na ficha. A velocidade máxima de 3,3 m/s é declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A ficha lista graus IP65, IP67, IP68 e IP69K, mas não detalha condições de ensaio; valide no datasheet a exposição concreta a água, limpeza e montagem antes de especificar.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 angular IFM EVT095, 20 m, PVC laranja, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT095

Quando a instalação requerer cabo de conexão de 20 m, extremidade fêmea M12 angular codificada A com 4 contatos e os limites elétricos e ambientais informados na ficha.

Busque outra configuração de cabo

Se o dispositivo exigir conector macho, outra codificação ou outro número de contatos, compare a interface requerida com a especificação do dispositivo e selecione uma variante compatível. A ficha não identifica modelos alternativos.

Verifique o dimensionamento elétrico e mecânico

Confirme tensão, corrente total, temperatura, percurso do cabo e condições de flexão da instalação. A ficha especifica 4 A de capacidade de carga total, raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível e velocidade de movimento máxima de 3,3 m/s nas condições descritas pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	ifm / IFM	Identificação do produto na ficha.
Modelo / SKU / part number	EVT095	Código do produto informado no anúncio e na fonte primária.
GTIN	4021179239066	Identificador comercial informado no anúncio.
Categoria	Tecnologia de conexão; cabo de conexão com conector fêmea	Classificação do item.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação declarados pelo fabricante.
Capacidade de carga total	4 A	Limite de corrente total declarado; não exceder.
Classe de proteção	II	Classe declarada na ficha.

Conector e contatos
Tipo de conector	1 x M12, fêmea, angular	Tipo e orientação da conexão especificados.
Codificação	A	Codificação indicada para o conector; confirme a correspondência com o dispositivo.
Contatos	4, banhados a ouro	Quantidade e acabamento declarados.
Corpo do conector	PVC, laranja	Material e cor especificados para o corpo.
Material da porca / bloqueio	1.4404, aço inoxidável 316L	Material declarado para o elemento de bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque informada para o aperto da conexão.
Material da vedação	EPDM	Material especificado para a vedação.

Cabo e construção
Comprimento	20 m	Comprimento nominal do cabo.
Material do invólucro	PVC	Material especificado para o revestimento do cabo.
Cor	Laranja	Cor indicada na especificação do cabo.
Diâmetro do cabo	4,9 mm	Dimensão declarada para o cabo.
Seção transversal	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores informada na ficha.
Sem silicone	Sim	Característica declarada pelo fabricante.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões indicadas na ficha; confirmar o desenho dimensional para montagem.
Peso	700 g	Valor informado nos dados do produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; observar as condições de ensaio e instalação do fabricante.
Temperatura ambiente	-25 a 100 °C; cULus: até 50 °C	Limites de temperatura informados para a condição indicada.
Temperatura ambiente em aplicação móvel	5 a 100 °C; cULus: até 50 °C	Faixa declarada para uso móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação informada para armazenamento.
Certificações	CE, cULus, UKCA	Certificações listadas na ficha; condições específicas podem variar por certificação.

Movimento e flexibilidade
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; usar o diâmetro nominal de 4,9 mm como referência.
Esforço de torção	± 180 °/m	Limite de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s	Valor aplicável a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², conforme ficha.

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12 com codificação A e 4 contatos, mas não declara protocolo de comunicação. Confirme a pinagem e a função dos sinais no dispositivo conectado e no datasheet do fabricante.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 4 contatos dourados; tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A compatibilidade elétrica depende da pinagem e dos sinais do equipamento conectado; a ficha não especifica protocolo.

Processo Não se aplica: trata-se de um cabo de conexão elétrica com conector M12, não de uma conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface fêmea M12 codificada A, 4 contatos, e conector correspondente ao cabo	✓	A ficha especifica no EVT095 um conector fêmea M12 angular, codificação A e 4 contatos. Confirme que a extremidade do dispositivo tem o gênero e a pinagem correspondentes.
Circuito dentro dos limites de tensão e corrente informados	✓	Os limites declarados são < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.
Equipamento que exige conector macho no cabo ou uma codificação diferente de A	✗	O EVT095 é especificado com conector fêmea M12 angular de codificação A.
Aplicação que exige protocolo de comunicação específico, sem validação de pinagem	✗	A ficha não declara protocolo nem detalha a função elétrica de cada contato; verifique a documentação do equipamento antes de conectar.
Aplicação cULus acima de 50 °C de temperatura ambiente	✗	A condição de temperatura ambiente indicada para cULus é até 50 °C.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 angular IFM EVT095, 20 m, PVC laranja, IP65/IP67/IP68/IP69K

Confirme que a interface do dispositivo é compatível com conector fêmea M12 angular, codificação A, com 4 contatos, e valide a pinagem no datasheet do equipamento.
Verifique que a tensão e a corrente total do circuito estão dentro dos limites especificados para o cabo.
Planeje o percurso dos 20 m de cabo e confira se a temperatura ambiente e as condições de movimento estão dentro das faixas declaradas.
Em aplicação flexível, respeite o raio mínimo de flexão indicado pelo fabricante e evite exceder o esforço de torção especificado.
Acople o conector alinhando as interfaces sem forçar os contatos; aperte dentro da faixa de torque de 0,6 a 1,5 Nm.
Após a montagem, inspecione o assentamento da vedação e o estado do cabo e confirme a continuidade e a pinagem conforme a documentação do dispositivo conectado.

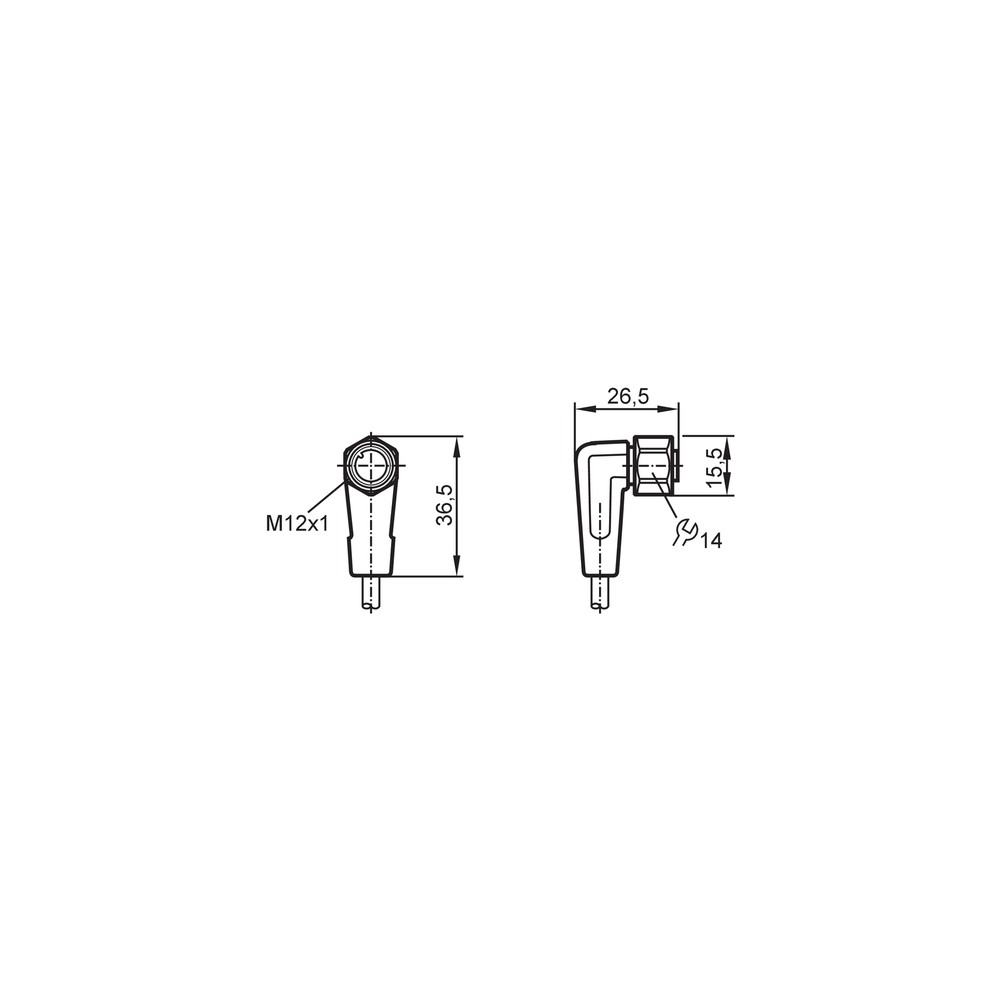

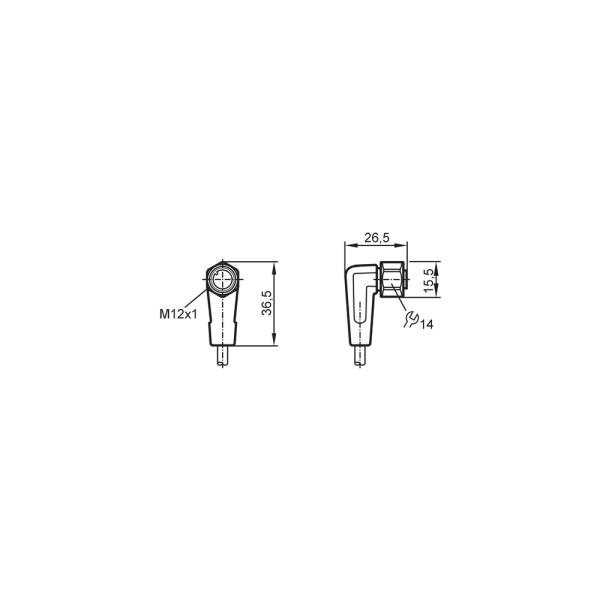

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica após a conexão.	Pinagem incompatível, conexão incompleta ou contato danificado; a ficha do cabo não define o protocolo nem a função de cada contato.	Confira a pinagem do equipamento e do cabo nos respectivos documentos, verifique o acoplamento do M12 e teste continuidade antes de substituir o cabo.
Interrupções elétricas quando o cabo se move.	Condutor ou contato com descontinuidade, ou flexão/torção fora das condições especificadas.	Inspecione o cabo ao longo do percurso e verifique continuidade durante movimentação controlada; compare raio de flexão e torção com os limites da ficha.
Umidade ou falha de conexão na interface.	Acoplamento incompleto, vedação mal assentada ou dano na conexão; o grau IP depende das condições de instalação aplicáveis.	Desenergize o circuito, confira o estado da vedação e das superfícies de acoplamento e verifique a montagem conforme o datasheet.
Aquecimento, queda de tensão ou falha sob carga.	Tensão ou corrente fora dos limites declarados, ou conexão com resistência de contato elevada.	Meça tensão e corrente no circuito, confirme que a carga total não excede 4 A e inspecione o aperto e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT095 em português (Datasheet) Desenho em escala do IFM EVT095 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT095 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, destinado a conectar dispositivos com interface correspondente. O fabricante o indica para áreas úmidas e higiênicas na indústria de alimentos.

O que acompanha o produto?

A ficha indica 1 peça por embalagem. Não há acessórios listados como inclusos.

O EVT095 serve para qualquer sensor ou dispositivo M12?

Não é possível afirmar compatibilidade universal. O cabo tem conector fêmea M12 angular, codificação A e 4 contatos; confirme também a pinagem e os requisitos elétricos do dispositivo.

Posso usar este cabo em um equipamento que exige conector macho ou outra codificação?

Não. A especificação do EVT095 é de conector fêmea com codificação A; para outra interface, selecione um cabo cuja configuração corresponda ao equipamento.

O dispositivo não funciona depois de conectar o cabo; o que devo verificar?

Verifique primeiro se a pinagem e a codificação correspondem às do equipamento e se o conector está completamente acoplado. A ficha do EVT095 não informa protocolo de comunicação.

A conexão falha quando o cabo se movimenta; preciso trocar o cabo?

Não necessariamente. Inspecione o cabo e teste a continuidade enquanto verifica se o percurso respeita o raio mínimo de flexão e os limites de torção especificados.

Como escolher entre o EVT095 e outro cabo M12?

Escolha o EVT095 se precisar de conector fêmea angular codificado A, 4 contatos e 20 m de comprimento. Se o equipamento exigir outro gênero, codificação, número de contatos ou comprimento, procure uma configuração correspondente.

Este cabo pode ser usado acima de 4 A ou nos limites de tensão do circuito?

Não. A ficha declara capacidade de carga total de 4 A e tensão de operação inferior a 250 V AC ou 300 V DC; não exceda esses limites.

Qual cuidado devo ter ao apertar o conector?

A ficha informa torque máximo de aperto de 0,6 a 1,5 Nm. Alinhe o conector antes de apertar e consulte o datasheet para os detalhes de instalação.

Posso utilizar o EVT095 em aplicação com certificação cULus acima de 50 °C?

A ficha informa temperatura ambiente de até 50 °C para a condição cULus. Para essa certificação, não o especifique acima desse limite.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração identificadora do conector M12; deve corresponder à interface do dispositivo conectado (Ref.: codificação A).

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso, sujeita às condições de montagem e ensaio do fabricante (Ref.: IP65, IP67, IP68 e IP69K).

Raio de flexão

Raio mínimo de curvatura indicado para evitar flexão abaixo do limite especificado em aplicação flexível (Ref.: mínimo de 10 x diâmetro do cabo).

Capacidade de carga total

Limite de corrente total declarado para o cabo; deve ser respeitado no dimensionamento do circuito (Ref.: 4 A).

Torque de aperto

Faixa de torque indicada para apertar a conexão sem exceder o valor especificado (Ref.: 0,6 a 1,5 Nm).
