Cabo de Conexão Fêmea M12 15m IFM

Pré-visualizar: EVT094 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m PVC IP69K

EVT094 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m PVC IP69K

Imagem meramente ilustrativa

R$ 327,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT094
EAN: 4021179239059
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVT094 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m PVC IP69K"

Destaques do Produto

Comprimento

15 m

Tipo de conector

Fêmea M12 angular, codificação A

Número de contatos

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT094, conector fêmea M12 angular, 15 m, PVC, IP65/IP67/IP68/IP69K

O IFM EVT094 é um cabo de conexão de 15 m com conector fêmea M12, destinado à ligação de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo em PVC, conector M12 angular de 4 contatos com codificação A e contatos dourados. A ficha informa proteção IP65, IP67, IP68 e IP69K, ausência de silicone e tensão de operação inferior a 250 V AC e 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT094
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	15 m
Material do cabo	PVC
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Seção e configuração dos condutores	4 x 0,34 mm²
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface fêmea M12 compatível mecanicamente com plugue M12 macho, codificação A e 4 contatos; confirmar também a atribuição dos pinos no dispositivo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, aplicação indicada na ficha do produto.
Aplicações dentro dos limites elétricos declarados: tensão inferior a 250 V AC ou 300 V DC e corrente nominal de até 4 A.
Instalações que requerem o comprimento de cabo de 15 m e proteção declarada IP65, IP67, IP68 e IP69K, respeitadas as condições de montagem e uso do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão ou a corrente exigida ultrapassar os limites declarados para o cabo.
Não presumir compatibilidade elétrica apenas pela conexão M12: codificação, quantidade de contatos e atribuição dos pinos do equipamento devem corresponder.
Não usar como cabo para conexão macho no lado do cabo: o produto especificado tem conector fêmea.
Não adotar raio de curvatura inferior ao mínimo informado de 10 vezes o diâmetro do cabo em aplicação flexível.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão em áreas úmidas e higiênicas na indústria de alimentos; confirmar que a instalação completa mantém a vedação e o grau de proteção necessário.
Conexão de um dispositivo com plugue macho M12 codificação A e 4 contatos, desde que a pinagem corresponda e os requisitos elétricos permaneçam dentro dos limites declarados.
Uso em instalação móvel somente quando as condições forem compatíveis com os parâmetros informados: até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², respeitando o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Possibilidade de uso em outras aplicações com interface e condições elétricas compatíveis; validar ambiente, montagem e requisitos específicos no datasheet, pois a aplicação alimentar é a única explicitamente descrita.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT094, conector fêmea M12 angular, 15 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT094 quando

A instalação exigir cabo de 15 m com conector fêmea M12 angular, codificação A e 4 contatos, e os limites elétricos declarados forem suficientes. A aplicação informada inclui áreas úmidas e higiênicas na indústria de alimentos.

Busque outra configuração quando

O equipamento exigir outro gênero de conector, codificação, número ou atribuição de contatos, outro comprimento, ou condições elétricas acima de < 250 V AC, < 300 V DC e 4 A. Confirme a pinagem e as condições específicas de operação na documentação do equipamento e no datasheet do fabricante.

Verifique a instalação móvel

Para uso com movimento, compare a velocidade e as condições da aplicação com os limites informados no datasheet. O valor de velocidade máxima de 3,3 m/s está associado a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; o raio mínimo de curvatura indicado é 10 vezes o diâmetro do cabo em aplicação flexível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM / ifm electronic	Fabricante indicado para o produto.
Modelo e SKU	EVT094	Código de identificação do produto.
Part number do anúncio	EVT094	Identificação informada nos dados primários do anúncio.
Part number adicional do catálogo	ADOAH040VAS0015E04	Código informado no catálogo associado ao GTIN.
GTIN	4021179239059	Identificador comercial do produto.
Categoria	Tecnologia de conexão; cabos e conectores	Classificação informada nas fontes do produto.
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita no catálogo do produto.
Quantidade por embalagem	1 peça	Quantidade informada nos dados do catálogo.

Conexão elétrica
Tipo de conector	Fêmea M12, angular	Configuração do soquete indicada na ficha.
Codificação	A	Codificação do conector indicada na ficha.
Número de contatos	4	Quantidade de contatos do soquete.
Acabamento dos contatos	Dourados; contatos banhados a ouro	Característica declarada para os contatos.
Comprimento do cabo	15 m	Comprimento nominal indicado.
Material do cabo	PVC	Material de revestimento informado.
Cor do cabo	Laranja	Cor indicada nos dados técnicos do cabo.
Diâmetro do cabo	Ø 4,9 mm	Dimensão indicada na descrição da conexão elétrica.
Condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Configuração indicada nos dados técnicos do cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; confirme a pinagem no diagrama do fabricante.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados na ficha.
Corrente nominal	4 A	Capacidade de corrente declarada; não exceder o valor nominal.
Classe de proteção elétrica	II	Classe de proteção indicada na ficha.

Materiais e construção
Corpo do conector	PVC	Material do corpo do soquete.
Porca de bloqueio	Aço inoxidável 1.4404 (316L)	Material informado para o bloqueio do conector.
Vedação	EPDM	Material de vedação indicado nos dados técnicos.
Silicone	Sem silicone	Característica declarada pelo fabricante.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque indicada para o conector; observar na montagem.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; dependem da conexão e montagem adequadas.
Temperatura ambiente	-25...100 °C; cULus: até 50 °C	Faixa informada para as condições indicadas na ficha.
Temperatura ambiente em movimento	5...100 °C; cULus: até 50 °C	Faixa declarada para aplicação móvel.
Temperatura de armazenamento	-25...55 °C	Limites de armazenamento indicados.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada nos dados de armazenamento.

Dados mecânicos e de movimento
Raio mínimo de curvatura	10 x diâmetro do cabo	Mínimo indicado para aplicação flexível; não reduzir abaixo desse valor.
Esforço de torção	± 180 °/m	Limite de torção indicado na ficha.
Ciclos de curvatura	> 1.000.000	Valor declarado para ciclos de curvatura.
Velocidade de movimento máxima	3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões listadas nos dados do catálogo; consulte o desenho dimensional para interpretação.
Peso	565,7 g	Valor informado no catálogo associado ao produto.

Normas e identificação fiscal
Código NCM	8544.42.00	Classificação fiscal informada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos do dispositivo conectado.

• Conector M12, codificação A, 4 contatos; a compatibilidade mecânica não confirma por si só a compatibilidade elétrica ou de protocolo.

Conexões

Elétrica Cabo de 15 m em PVC, laranja, Ø 4,9 mm, com 4 condutores de 0,34 mm². Soquete fêmea M12 angular, codificação A, 4 contatos dourados. Limites declarados: < 250 V AC / < 300 V DC e corrente nominal de 4 A. Verifique a atribuição dos pinos no dispositivo antes de energizar.

Processo Não possui conexão de processo. A conexão é elétrica por conector M12; o soquete tem porca de bloqueio em aço inoxidável 1.4404 (316L) e vedação EPDM.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com plugue macho M12, codificação A e 4 contatos, com pinagem e requisitos elétricos correspondentes	✓	A configuração mecânica do cabo é fêmea M12 angular, codificação A, 4 contatos. A pinagem e a adequação elétrica precisam ser verificadas no equipamento.
Equipamento que exige conexão fêmea no lado do cabo	✗	O EVT094 já possui conector fêmea; a ficha não indica uma terminação macho no lado do cabo.
Circuito dentro dos limites de < 250 V AC ou < 300 V DC e corrente nominal de até 4 A	✓	Esses são os limites elétricos declarados na ficha; devem ser respeitados na aplicação.
Circuito que excede os limites de tensão ou corrente declarados	✗	A ficha não especifica operação acima de < 250 V AC, < 300 V DC e 4 A.
Aplicação em área úmida ou higiênica na indústria de alimentos, com montagem compatível com os graus IP declarados	✓	Essa aplicação é indicada na descrição do produto. A proteção depende da conexão e da instalação corretas.
Uso em movimento com velocidade máxima de 3,3 m/s, deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	✓	A ficha associa a velocidade máxima declarada a essas condições específicas; respeite também o raio mínimo de curvatura indicado.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT094, conector fêmea M12 angular, 15 m, PVC, IP65/IP67/IP68/IP69K

Confirme que o dispositivo possui plugue macho M12, codificação A e 4 contatos, e consulte a pinagem do equipamento e do cabo antes da ligação.
Verifique que a tensão e a corrente do circuito estão dentro dos limites declarados para o EVT094.
Inspecione o conector, a rosca, os contatos e a vedação EPDM; não monte componentes danificados ou contaminados.
Acople o conector alinhando corretamente as roscas e os contatos, sem forçar o encaixe.
Aperte o bloqueio dentro da faixa indicada de 0,6...1,5 Nm e confirme que a conexão está devidamente assentada.
Disponha o cabo sem exceder os limites de torção e movimento; em aplicação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo.

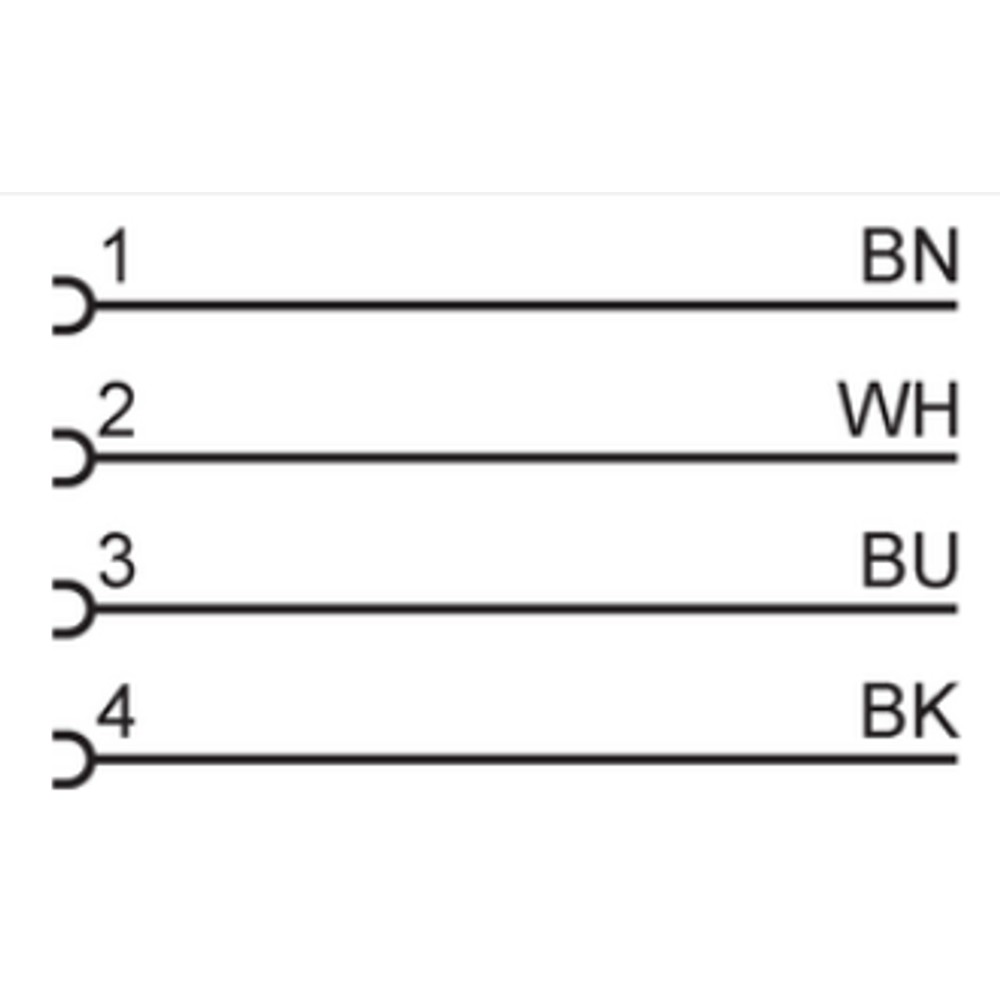

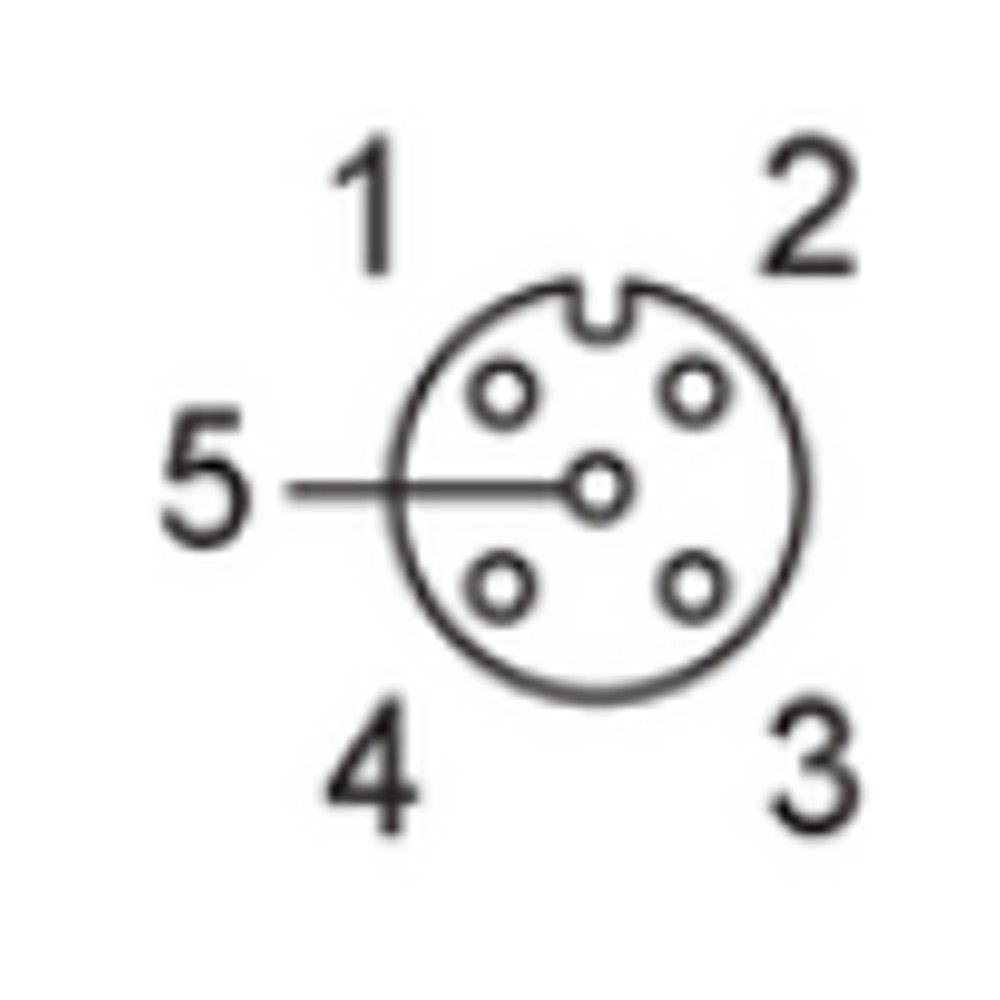

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não transmite sinal.	Conector não totalmente acoplado, incompatibilidade de pinagem ou circuito fora dos limites elétricos declarados.	Desenergize o circuito, verifique o encaixe e compare a pinagem do dispositivo com a documentação; meça tensão e continuidade conforme procedimento seguro.
Intermitência quando o cabo se movimenta.	Condutor ou conexão sujeito a esforço de flexão, torção ou movimento acima das condições especificadas.	Inspecione o trajeto do cabo e o conector; confira o raio de curvatura mínimo de 10 vezes o diâmetro e compare o movimento com os limites do datasheet.
Umidade observada na conexão ou perda de proteção ambiental.	Conector mal assentado, bloqueio inadequado, vedação contaminada ou dano na vedação.	Desenergize, inspecione as superfícies de contato e a vedação EPDM, confirme o assentamento e o torque indicado; verifique a montagem antes de atribuir falha ao cabo.
Aquecimento ou falha elétrica no cabo durante operação.	Corrente ou tensão acima dos limites declarados, ou conexão elétrica inadequada.	Compare as condições medidas com os limites de < 250 V AC / < 300 V DC e 4 A; verifique também a pinagem e a integridade dos contatos.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVT094 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT094 e para que serve?

É um cabo de conexão de 15 m com conector fêmea M12 angular, codificação A e 4 contatos. Foi descrito para conexões em áreas úmidas e higiênicas da indústria de alimentos.

Com quais dispositivos o conector M12 é compatível?

Mecanicamente, conecta-se a um plugue macho M12 com codificação A e 4 contatos. A compatibilidade elétrica depende da pinagem do dispositivo e dos limites de tensão e corrente do cabo.

O que acompanha o produto?

Os dados do catálogo indicam uma peça por embalagem. Não há acessórios adicionais listados.

Este cabo serve para um equipamento que precisa de conector macho no cabo?

Não: o EVT094 especificado tem conector fêmea. Para uma terminação macho, selecione uma configuração cujo gênero de conector corresponda ao equipamento.

Posso usar o EVT094 acima de 4 A ou dos limites de tensão informados?

A ficha declara corrente nominal de 4 A e tensão inferior a 250 V AC ou 300 V DC. Não use esses valores como autorização para exceder os limites.

O equipamento conectado não funciona; o que devo verificar antes de trocar o cabo?

Verifique o acoplamento, a pinagem e a tensão no circuito, sempre com procedimento seguro. Confirme também que os requisitos elétricos não ultrapassam os valores declarados.

O sinal fica intermitente quando o cabo se movimenta; qual pode ser a causa?

Pode haver esforço excessivo de flexão ou torção, ou dano no cabo ou conector. Inspecione o trajeto e compare o raio de curvatura e as condições de movimento com o datasheet.

Devo comprar o EVT094 ou procurar um cabo de outro comprimento ou conector?

Escolha o EVT094 se os 15 m, o conector fêmea M12 angular codificação A e os 4 contatos corresponderem à instalação. Para outro comprimento, gênero, codificação ou pinagem, procure a configuração correspondente e valide-a com o equipamento.

Como instalar o conector sem comprometer a conexão?

Alinhe as roscas e os contatos sem forçar e aperte o bloqueio dentro da faixa de 0,6...1,5 Nm. Mantenha a vedação limpa e respeite o raio mínimo de curvatura em aplicação flexível.

O EVT094 inclui acessórios ou documentos de instalação?

Não há acessórios listados. O datasheet do fabricante está disponível e contém as informações técnicas para consulta; a embalagem é indicada como uma peça.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular usado neste produto para o acoplamento elétrico fêmea com 4 contatos.

Codificação A

Identificação da configuração do conector; deve corresponder à codificação da contraparte.

Grau de proteção IP

Classificação declarada para proteção contra ingresso de sólidos e água, condicionada à montagem adequada.

Raio mínimo de curvatura

Limite de curvatura indicado para evitar dobrar o cabo abaixo do raio especificado.

EPDM

Material indicado para a vedação do conector.
