Cabo Conector Fêmea M12 15m IP69K

Pré-visualizar: EVT094 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 15m PVC IP69K

EVT094 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 15m PVC IP69K

Imagem meramente ilustrativa

R$ 327,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT094
EAN: 4021179239059
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVT094 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 15m PVC IP69K"

Destaques do Produto

Comprimento

15 m

Conector

Fêmea M12 angular, codificação A, 4 contatos

Tensão

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

Áreas úmidas e higiênicas; cabo em PVC sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT094 IFM – Cabo conector fêmea M12, 15 m, PVC, IP69K

O EVT094 é um cabo de conexão de 15 m com conector fêmea M12 angular, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui quatro contatos banhados a ouro, cabo em PVC sem silicone e grau de proteção IP65, IP67, IP68 e IP69K. A tensão indicada é inferior a 250 V AC e 300 V DC; a corrente nominal é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT094
Tipo de conexão	Conector fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	15 m
Material do cabo	PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material da porca de bloqueio	Aço inoxidável 1.4404 / 316L
Temperatura ambiente	-25 a 100 °C; cULus: até 50 °C
Sem silicone / contatos	Sem silicone; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface fêmea M12 compatível mecanicamente, codificação A e quatro contatos, observando também os requisitos elétricos do sistema.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação informada para o produto.
Percursos que necessitem de 15 m de cabo e atendam aos limites de tensão, corrente, temperatura e instalação especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão ou corrente do circuito exceder os limites especificados para o cabo.
Não assumir compatibilidade com conectores M12 de outra codificação, número de contatos ou gênero sem confirmar o encaixe e a pinagem nos documentos do fabricante.
Não usar o cabo fora dos limites de temperatura ou das condições de instalação indicadas pelo fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão de componentes em áreas úmidas e higiênicas na indústria de alimentos; a ficha também declara grau de proteção IP65, IP67, IP68 e IP69K.
Aplicação possível, a confirmar no projeto: instalações que precisem de um percurso de 15 m e que respeitem os limites elétricos, térmicos e mecânicos especificados.
Para instalação móvel, a ficha declara velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeitar também o raio mínimo de flexão indicado.
A ficha não declara protocolos de comunicação nem compatibilidade com dispositivos específicos; validar pinagem e requisitos do equipamento conectado.

COMO ESCOLHER

Antes de comprar o EVT094 IFM – Cabo conector fêmea M12, 15 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT094 quando

A instalação requerer cabo de conexão de 15 m, conector fêmea M12 angular de codificação A com quatro contatos e construção em PVC, além de atender aos limites elétricos e ambientais especificados.

Verifique outra configuração quando

O sistema exigir comprimento diferente, outro tipo de conector, codificação ou quantidade de contatos, ou condições elétricas e térmicas fora dos limites desta ficha. Confirme a configuração necessária no datasheet antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVT094	Identificação do produto na ficha do anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Função declarada pelo fabricante.
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na descrição técnica do produto.
Quantidade por embalagem	1 peça	Quantidade informada nos dados do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados para o produto.
Corrente nominal	4 A	Valor nominal informado na ficha.
Classe de proteção	II	Classificação declarada nos dados técnicos.

Conexão elétrica
Conexão do cabo	15 m; PVC laranja; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo conforme dados do fabricante.

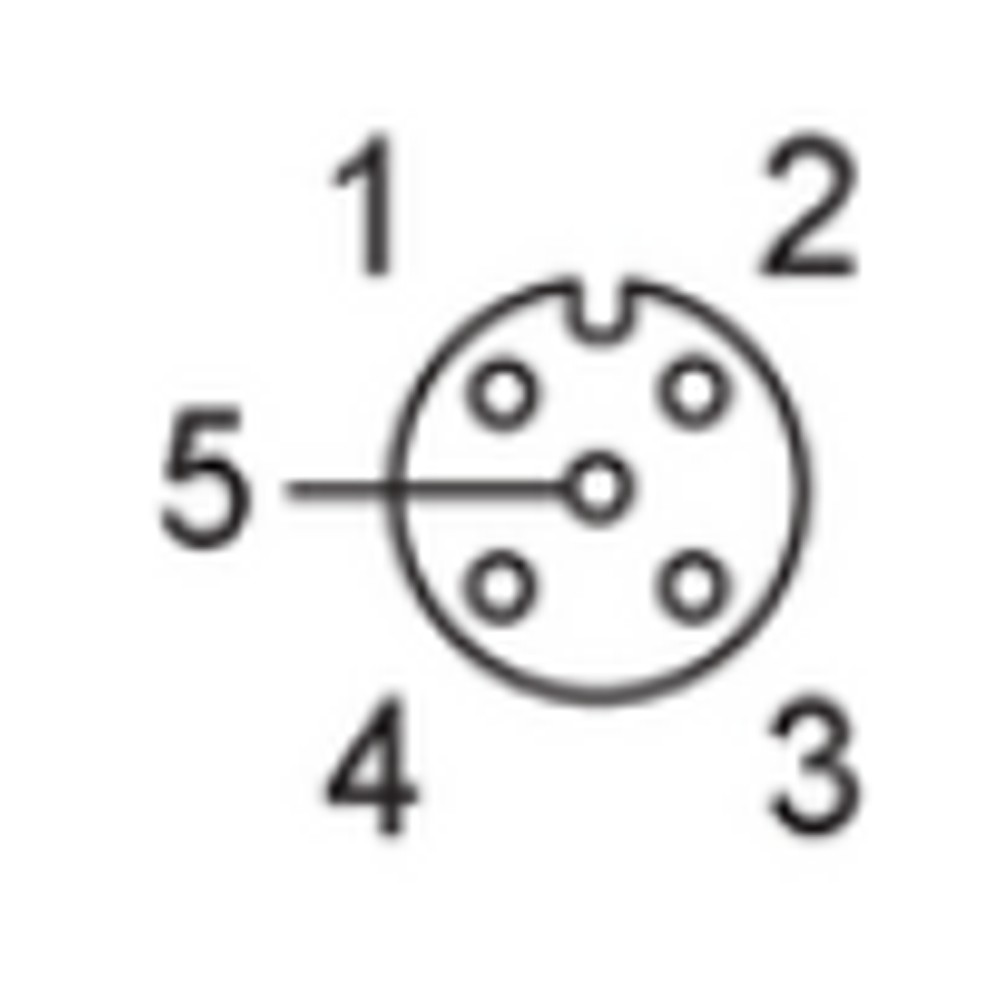

Conexão do soquete	1 x M12 angular; codificação A; 4 contatos dourados	Configuração do conector fêmea.

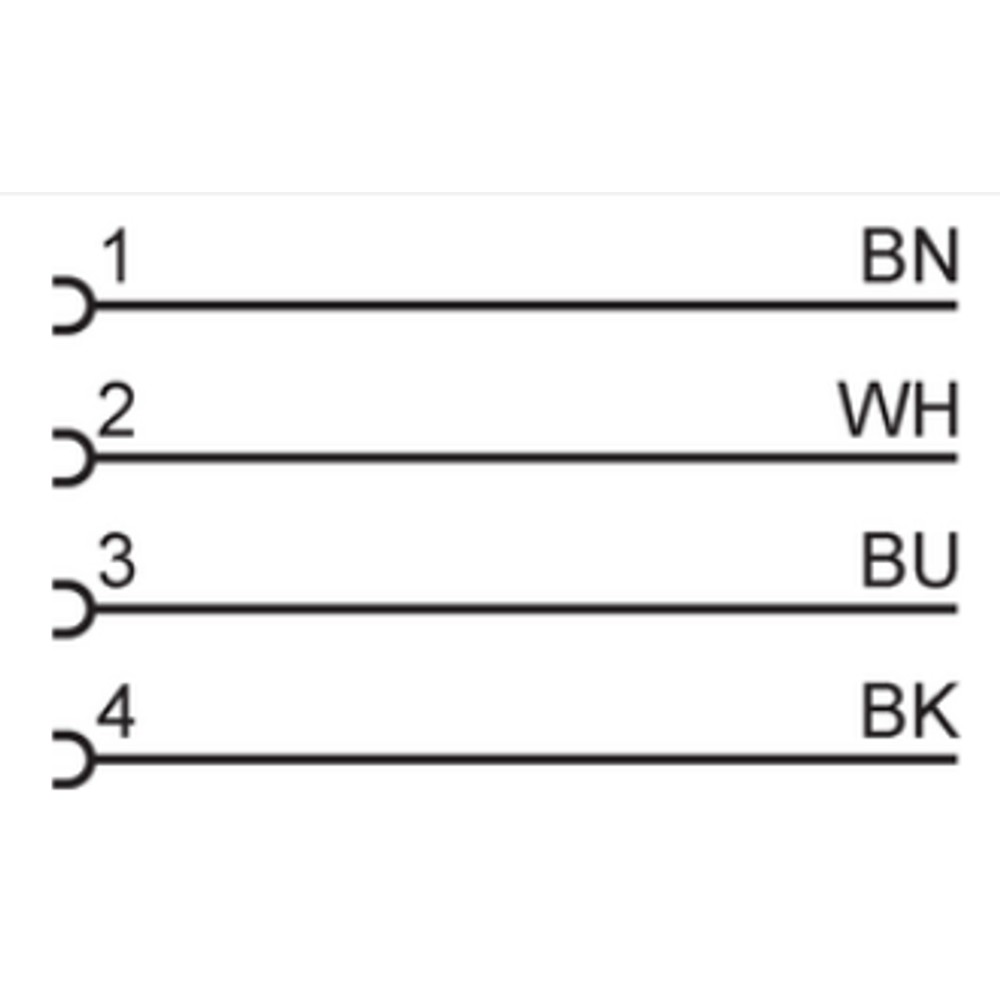

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores; consultar o esquema de conexão do fabricante para determinar a pinagem.
Tensão de operação (atributo do anúncio)	< 250 V AC	Valor apresentado nos dados básicos do anúncio; os dados complementares do produto também informam < 300 V DC.

Materiais e construção
Material do cabo / invólucro	PVC	Material declarado para o cabo e o corpo do conector.
Cor do cabo	Laranja	Cor indicada para o cabo.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material da porca de bloqueio do conector.
Material de vedação	EPDM	Material indicado para a vedação do conector.
Sem silicone	Sim	Característica declarada na ficha.
Contatos	Banhados a ouro	Acabamento dos quatro contatos declarado pelo fabricante.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações informadas na ficha; aplicar conforme as condições e instruções do fabricante.
Temperatura ambiente	-25 a 100 °C; cULus: até 50 °C	Faixa informada para temperatura ambiente; observar o limite específico cULus.
Temperatura ambiente móvel	5 a 100 °C; cULus: até 50 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento indicada.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada nos dados técnicos para condições de armazenamento.

Dados mecânicos e de movimento
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões indicadas nos dados complementares do produto.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para flexão; considerar o diâmetro externo de 4,9 mm e as orientações do fabricante.
Esforço de torção	± 180 °/m	Valor declarado para a torção do cabo.
Ciclos de curvatura	> 1.000.000	Valor informado para ciclos de curvatura.
Velocidade máxima de movimento	3,3 m/s	Informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o bloqueio do conector.

Identificação comercial e logística
Marca	IFM / ifm electronic	Fabricante/marca indicada nos dados do produto.
SKU / part number do anúncio	EVT094	Código do produto no anúncio e nos dados básicos.
GTIN	4021179239059	Identificador comercial informado.
Part number em dado complementar	ADOAH040VAS0015E04	Código presente no dataset complementar; validar a correspondência com o fabricante ao usar para identificação.
Peso	565,7 g	Peso informado nos dados complementares.
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A conexão elétrica é por cabo de quatro condutores e não comprova compatibilidade com um protocolo específico.

Conexões

Elétrica Cabo de 15 m em PVC, Ø 4,9 mm, 4 x 0,34 mm²; conector fêmea M12 angular, codificação A, quatro contatos banhados a ouro. Tensão: < 250 V AC / < 300 V DC; corrente nominal: 4 A. Cores informadas: BK preto, BN marrom, BU azul e WH branco. Confirmar a pinagem no datasheet e no dispositivo conectado.

Processo Não há conexão de processo especificada. O produto é um cabo de conexão elétrica com soquete fêmea M12; não é descrita uma conexão de processo para fluidos ou tubulações.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a dispositivo com conector macho M12 de codificação A e quatro contatos, com pinagem e requisitos elétricos compatíveis	✓	A ficha especifica um conector fêmea M12 angular, codificação A, com quatro contatos. A compatibilidade elétrica deve ser confirmada conforme a pinagem do dispositivo.
Circuito dentro dos limites de tensão e corrente indicados	✓	A ficha informa < 250 V AC / < 300 V DC e corrente nominal de 4 A.
Conexão a dispositivo com outro gênero, codificação ou número de contatos	✗	A configuração mecânica declarada é fêmea M12 angular, codificação A, quatro contatos; outra configuração não está confirmada.
Aplicação que requer protocolo de comunicação específico	✗	A ficha não declara protocolo. O cabo de quatro condutores, por si só, não confirma compatibilidade com um protocolo.
Instalação com temperatura ambiente acima de 100 °C, ou acima de 50 °C em condição cULus	✗	Os limites informados são -25 a 100 °C e, para cULus, até 50 °C.

INSTALAÇÃO

Como instalar o EVT094 IFM – Cabo conector fêmea M12, 15 m, PVC, IP69K

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme no equipamento a necessidade de conector fêmea M12, codificação A e quatro contatos, além da compatibilidade de pinagem.
Verifique se os limites elétricos do circuito respeitam a tensão e a corrente nominal especificadas para o cabo.
Planeje o percurso de 15 m e evite exceder os limites de temperatura e de movimento informados pelo fabricante.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo; não force a saída do cabo no conector.
Conecte e bloqueie o acoplamento respeitando o torque indicado de 0,6 a 1,5 Nm; consulte o datasheet para pinagem e demais instruções.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não recebe sinal.	Possível divergência de pinagem, conexão incompleta ou incompatibilidade elétrica entre o cabo e o dispositivo.	Desenergize o circuito, confira a pinagem no datasheet dos equipamentos, inspecione o acoplamento M12 e verifique continuidade e tensão conforme o procedimento de manutenção.
A conexão fica intermitente quando o cabo se movimenta.	Possível esforço mecânico, flexão abaixo do raio mínimo indicado ou dano no cabo/conector.	Inspecione o trajeto e a saída do conector; compare a curvatura com o mínimo de 10 vezes o diâmetro e procure danos visíveis.
Há umidade ou sujeira no ponto de conexão.	Acoplamento incompleto, vedação danificada ou condição de uso fora da instalação especificada.	Verifique o estado da vedação e das superfícies de acoplamento, confirme o bloqueio correto e consulte as instruções do fabricante para a condição de proteção requerida.
O cabo ou a conexão aquece durante a operação.	Possível sobrecarga de corrente ou condição elétrica incompatível com os limites especificados.	Meça a corrente do circuito com instrumento apropriado e compare com a corrente nominal de 4 A; verifique também a tensão e a integridade dos contatos.

DOCUMENTAÇÃO TÉCNICA

Datasheet EVT094 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT094 e para que serve?

É um cabo de conexão de 15 m com conector fêmea M12 angular, codificação A e quatro contatos. A aplicação informada é a conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conectores ele pode ser conectado?

A ficha especifica um conector fêmea M12 angular, codificação A, com quatro contatos. Para confirmar o acoplamento, o conector do dispositivo deve corresponder mecanicamente; a pinagem e os limites elétricos também precisam ser verificados.

O que acompanha o produto?

Os dados informam uma peça por embalagem: o cabo de conexão EVT094. Não há acessórios adicionais listados.

Este cabo serve para conectar qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer dispositivo M12. A ficha só confirma a configuração fêmea, angular, codificação A e quatro contatos; outras codificações, pinagens ou requisitos elétricos devem ser conferidos no datasheet.

Posso usar o EVT094 em um circuito acima de 4 A?

A corrente nominal informada é 4 A, portanto a ficha não sustenta o uso acima desse valor. Confira a corrente do circuito e as condições de instalação antes da seleção.

O cabo funciona com qualquer protocolo de comunicação?

A ficha não especifica protocolos de comunicação. O número de condutores não é suficiente para confirmar compatibilidade com um protocolo; valide os requisitos do sistema e a pinagem.

O dispositivo conectado não liga; o que devo verificar antes de trocar o cabo?

Verifique primeiro se o conector está totalmente acoplado e se a pinagem corresponde ao equipamento. Com o circuito desenergizado, inspecione o cabo e confira continuidade e tensão conforme os procedimentos de manutenção.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico ou curvatura inferior ao raio mínimo especificado. Inspecione o percurso, a saída do conector e o cabo, considerando o mínimo de 10 vezes o diâmetro.

Devo comprar este cabo ou procurar uma versão de comprimento diferente?

Escolha o EVT094 quando 15 m e a configuração M12 angular, codificação A, quatro contatos forem adequados ao projeto. Se o percurso ou a interface exigirem outra configuração, selecione um modelo correspondente e confirme os dados no fabricante.

Que cuidados devo ter ao instalar o conector?

Confirme a pinagem e alinhe o acoplamento antes de apertar, sem forçar os contatos. A ficha indica torque de aperto de 0,6 a 1,5 Nm; consulte o datasheet para as instruções aplicáveis à instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 indicada para identificar a interface mecânica; não confirma, isoladamente, protocolo ou pinagem compatível. (Ref.: conexão do soquete M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso conforme condições de ensaio aplicáveis; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

Raio mínimo de flexão

Curvatura mínima indicada para o cabo em aplicação flexível; reduzir esse raio pode exceder a condição especificada pelo fabricante. (Ref.: mín. 10 x diâmetro do cabo)

Corrente nominal

Valor de corrente declarado para operação conforme os dados do fabricante; não deve ser interpretado como autorização para exceder o limite. (Ref.: 4 A)

Torque de aperto

Faixa de torque indicada para o bloqueio do conector, usada para orientar o aperto do acoplamento. (Ref.: 0,6 a 1,5 Nm)
