Cabo M12 Fêmea IFM EVT092 - 15m Indústria Alimentícia

Pré-visualizar: EVT092 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m PVC 4 Polos

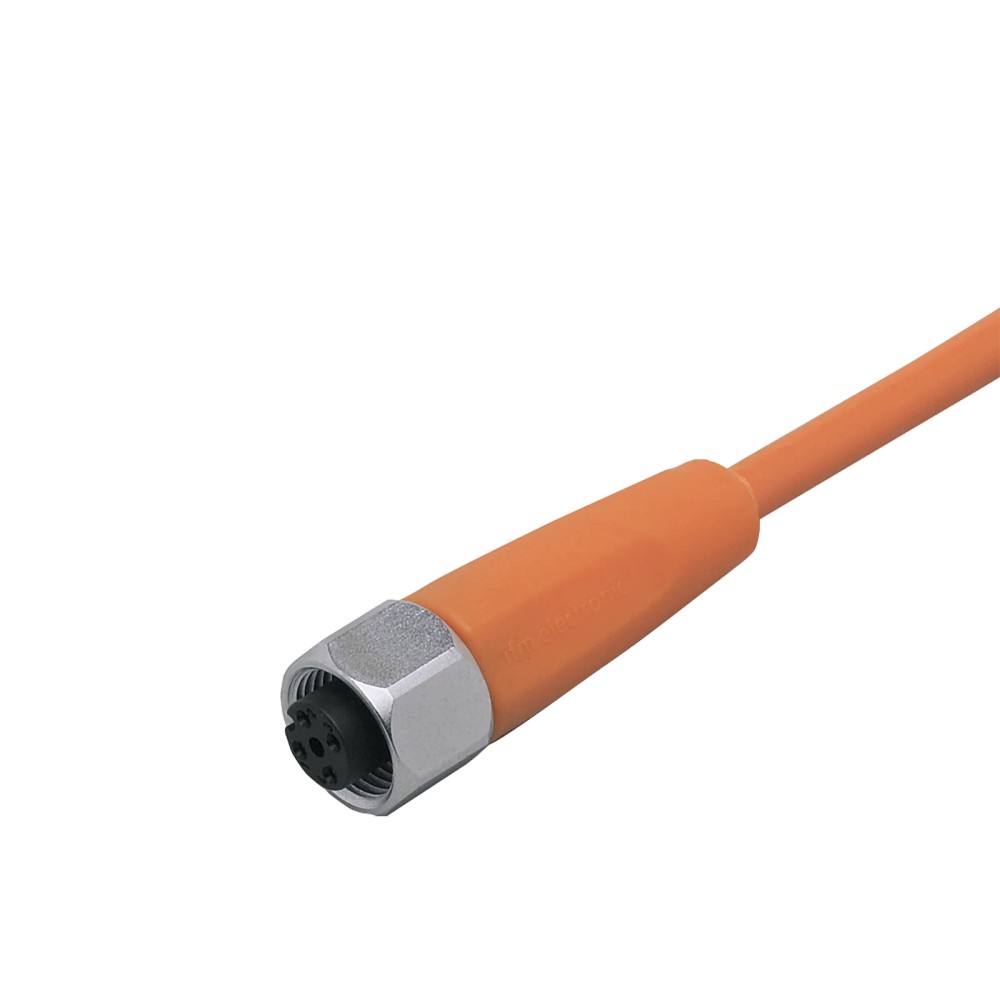

EVT092 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m PVC 4 Polos

Imagem meramente ilustrativa

R$ 327,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT092
EAN: 4021179239035
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVT092 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m PVC 4 Polos"

Destaques do Produto

Comprimento

15 m

Conector

M12 fêmea, reto, 4 polos, codificação A

Tensão máxima indicada

< 250 V AC / < 300 V DC

Capacidade de carga

4 A

Proteção

IP65, IP67, IP68, IP69K

Revestimento do cabo

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT092, conector fêmea M12 reto, 4 polos, 15 m, PVC

O IFM EVT092 é um cabo de conexão com conector fêmea M12 reto de 4 polos, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 15 m com revestimento em PVC e proteção IP65, IP67, IP68 e IP69K. Os contatos são banhados a ouro, e a conexão suporta tensão de operação inferior a 250 V AC ou 300 V DC, com capacidade de carga de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT092
Conector	M12 fêmea, reto, 4 polos, codificação A
Comprimento do cabo	15 m
Material do cabo e corpo do conector	PVC
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25...100 °C; cULus: até 50 °C
Diâmetro do cabo	4,9 mm
Área de aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou outros componentes com interface M12 fêmea correspondente, reta, de 4 polos e codificação A, quando os requisitos elétricos estiverem dentro dos limites indicados.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação declarada pelo fabricante.
Percursos que necessitem de cabo de 15 m e revestimento em PVC.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector de outro gênero, formato, número de polos ou codificação diferente; confirme a interface do dispositivo antes da compra.
Não utilizar em condições que excedam a tensão de operação indicada ou a capacidade de carga total de 4 A.
Não presumir compatibilidade com qualquer protocolo ou pinagem específica sem conferir o datasheet e os requisitos do dispositivo conectado.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Respeite os limites elétricos, ambientais e de instalação indicados no datasheet.
Possibilidade de uso: conexão de dispositivos com interface M12 macho, reta, codificação A e 4 polos, desde que pinagem, sinais e requisitos elétricos sejam confirmados no datasheet e na documentação do dispositivo. Essa compatibilidade depende do equipamento conectado e não é uma aplicação universal declarada.
Em instalações móveis, considere a faixa de temperatura indicada para aplicação móvel e os limites de movimento especificados pelo fabricante. Não exceda o raio de flexão mínimo informado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT092, conector fêmea M12 reto, 4 polos, 15 m, PVC, verifique estes pontos:

Escolha o EVT092 quando

A instalação requerer cabo de 15 m com conector fêmea M12 reto, 4 polos e codificação A, e os limites de tensão e corrente forem respeitados. A ficha também indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Procure outra configuração quando

O equipamento exigir conector macho, formato angular, outra codificação ou quantidade de polos diferente. Verifique também se a aplicação demanda tensão, corrente, comprimento ou condições ambientais fora dos valores especificados para este modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo	EVT092	Código do modelo no anúncio.
Número do produto do fabricante	ADOGH040VAS0015E04	Identificação indicada no conjunto de dados do produto.
Categoria	Tecnologia de conexão; cabos de conexão	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Sem silicone	Sim	Característica declarada para o produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de carga total	4 A	Valor declarado para a carga total.
Classe de proteção	II	Classificação indicada na ficha.

Conexões e condutores
Conexão elétrica do soquete	1 x M12, reto; codificação A; 4 contatos, dourados	Configuração do conector fêmea.
Conexão elétrica do cabo	15 m; PVC; laranja; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo indicadas na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores indicada na ficha; verificar a atribuição dos pinos no datasheet.
Contatos	Banhados a ouro	Acabamento dos contatos indicado pelo fabricante.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classes de proteção declaradas; considerar as condições de montagem e uso indicadas pelo fabricante.
Temperatura ambiente	-25...100 °C; cULus: até 50 °C	Faixa declarada para temperatura ambiente; há limite específico para cULus.
Temperatura ambiente em aplicação móvel	5...100 °C; cULus: até 50 °C	Faixa indicada para aplicação móvel.
Temperatura de armazenamento	-25...55 °C	Limite de temperatura indicado para armazenamento.
Umidade de armazenamento	10...100 %	Faixa indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.

Dados mecânicos e materiais
Material do cabo e do corpo	PVC	Material indicado para o revestimento do cabo e o corpo do conector.
Material da porca de bloqueio	Aço inoxidável 1.4404 / 316L	Material indicado para o bloqueio do conector.
Material da vedação	EPDM	Material indicado para a vedação.
Comprimento do cabo	15 m	Comprimento nominal do cabo.
Diâmetro do cabo	4,9 mm	Diâmetro externo indicado.
Dimensões	15,5 x 15,5 x 45 mm	Dimensões indicadas para o conjunto do conector.
Peso	561,5 g	Peso informado no conjunto de dados do produto.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto da conexão.
Esforço de torção	± 180 °/m	Valor declarado para o esforço de torção.
Raio de flexão mínimo em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; aplicar conforme as condições do fabricante.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias de movimento	Tolerâncias para dobras e deslocamentos	Característica especial declarada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolos de comunicação específicos. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos do dispositivo conectado.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, 4 contatos dourados; cabo de 15 m, 4 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirmar a atribuição dos pinos com o datasheet e com o equipamento conectado.

Processo Conexão elétrica M12; não é uma conexão de processo para fluidos ou tubulações.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho, reta, codificação A e 4 polos, com requisitos elétricos dentro dos limites especificados	✓	A interface do cabo é M12 fêmea, reta, codificação A e 4 contatos. A pinagem e a função dos sinais devem ser confirmadas para o dispositivo específico.
Equipamento que exige conector fêmea no cabo, conexão angular, codificação diferente ou número de polos diferente	✗	A configuração indicada para o EVT092 é conector fêmea reto, codificação A, com 4 polos; não corresponde às interfaces descritas no cenário.
Instalação com tensão ou carga acima dos limites especificados	✗	A ficha indica tensão < 250 V AC / < 300 V DC e capacidade de carga total de 4 A; não há suporte declarado para exceder esses limites.
Aplicação em áreas úmidas e higiênicas da indústria de alimentos	✓	Esse cenário é indicado na ficha do produto. A proteção IP declarada não substitui a verificação das condições específicas de instalação e montagem.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT092, conector fêmea M12 reto, 4 polos, 15 m, PVC

Confirme no equipamento conectado a necessidade de conector M12 macho, reto, codificação A e 4 polos; valide também a pinagem e a função de cada contato.
Verifique se a tensão e a corrente da aplicação permanecem dentro dos limites indicados para o cabo.
Inspecione o cabo, o conector e a vedação antes da montagem; não instale componentes danificados.
Alinhe os conectores e acople sem forçar os contatos ou a rosca.
Aperte a conexão dentro da faixa de torque indicada pelo fabricante, de 0,6...1,5 Nm.
Roteie e fixe o cabo sem exceder o raio mínimo de flexão para aplicação flexível; depois, verifique a conexão e a vedação conforme as condições de instalação.

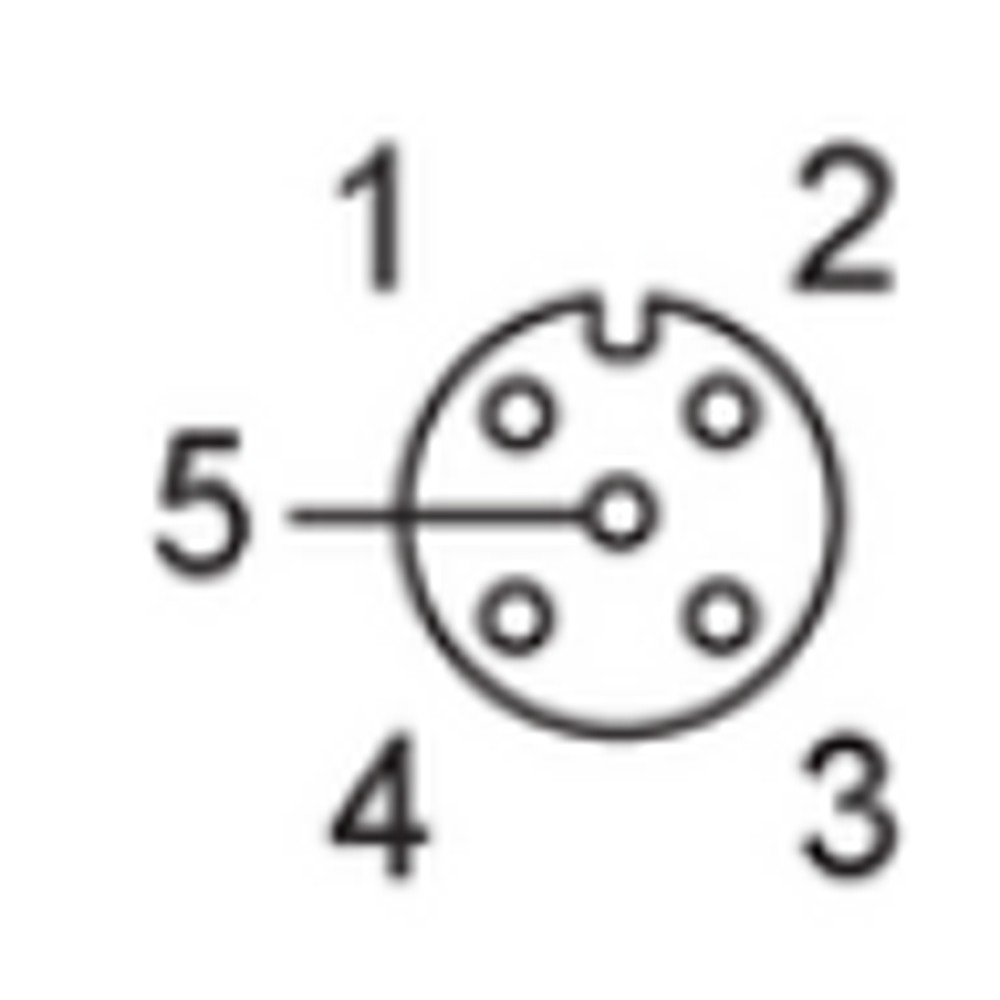

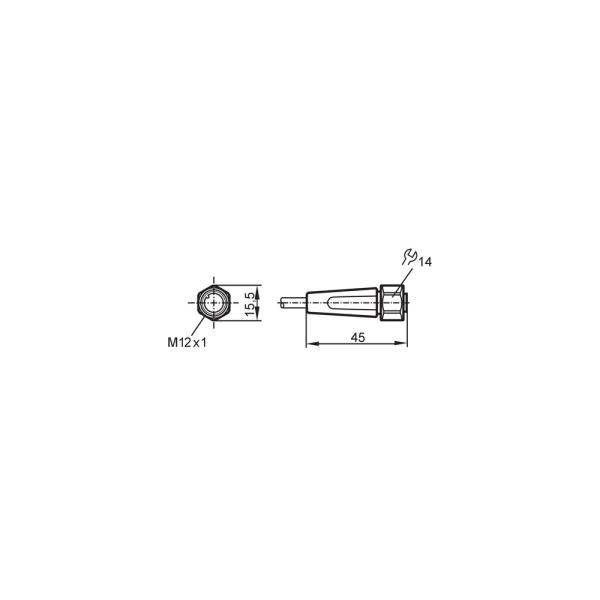

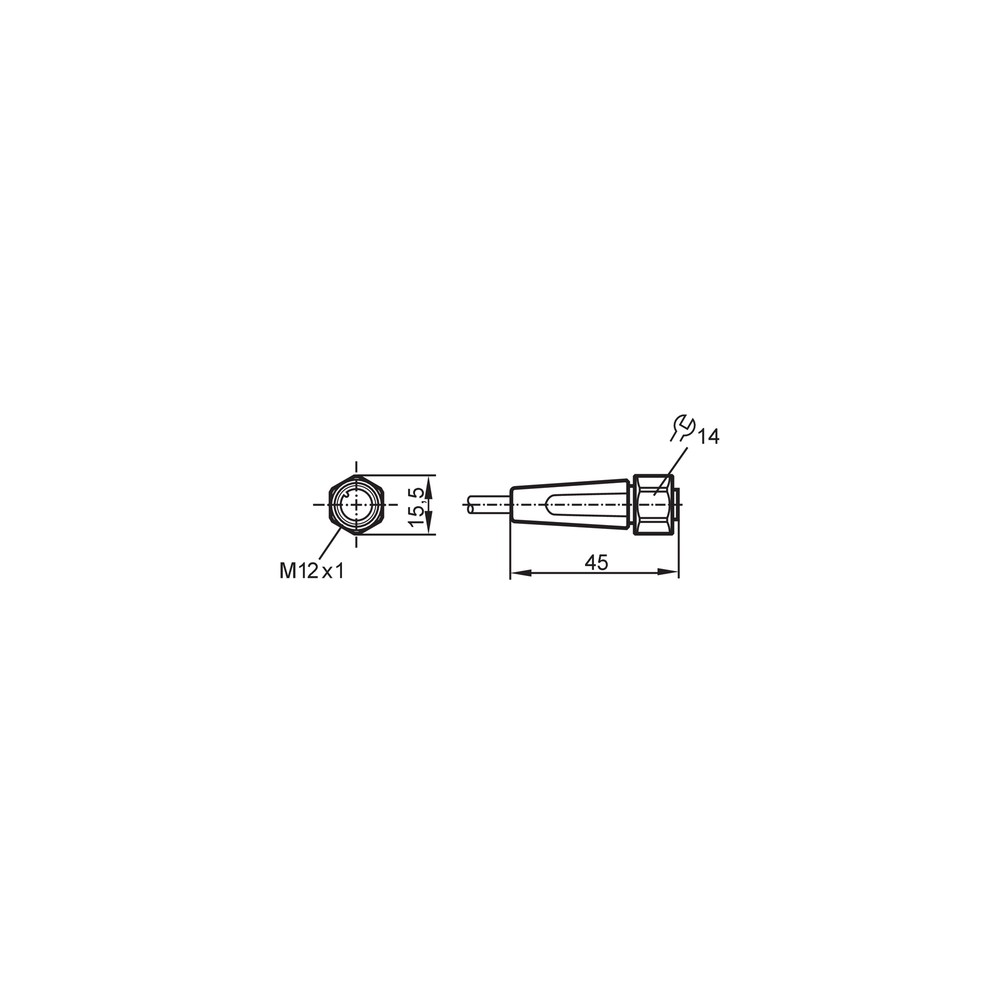

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não reconhece sinal ou apresenta sinal incorreto.	Pinagem ou atribuição de sinais incompatível entre o cabo e o dispositivo conectado.	Consulte a pinagem do equipamento e do EVT092 no datasheet; compare a função dos contatos e as cores dos condutores antes de substituir o cabo.
A conexão fica intermitente quando o cabo é movimentado.	Conector mal acoplado, contato comprometido ou cabo submetido a flexão fora das condições especificadas.	Inspecione o acoplamento e os contatos; verifique o roteamento, o raio de flexão e sinais de dano ao cabo.
Há entrada de umidade na conexão instalada.	Acoplamento inadequado, vedação danificada ou montagem fora das condições necessárias para manter a proteção declarada.	Verifique o estado da vedação, o alinhamento e o aperto da conexão, sem exceder o torque indicado; confirme a montagem no datasheet.
O cabo apresenta aquecimento ou perda de funcionamento sob carga.	A aplicação pode estar excedendo a capacidade de carga ou a tensão especificadas, ou pode haver conexão elétrica inadequada.	Meça tensão e corrente durante a operação e compare com os limites do produto; confira também o acoplamento e a continuidade dos condutores.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT092 em português (Datasheet) Desenho em escala do conector (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT092 e para que serve?

É um cabo de conexão de 15 m com conector fêmea M12 reto de 4 polos. A ficha o indica para áreas úmidas e higiênicas na indústria de alimentos.

Quais são os limites elétricos e a configuração do conector?

O conector é M12 fêmea, reto, codificação A, com 4 contatos. A tensão indicada é inferior a 250 V AC ou 300 V DC, e a capacidade de carga total é 4 A.

O produto inclui o sensor ou o equipamento que será conectado?

A ficha indica uma peça por embalagem e descreve o cabo de conexão. Não declara a inclusão de sensor ou outro equipamento conectado.

Posso usar este cabo se o equipamento exigir conector angular ou outra codificação?

Não corresponde à configuração indicada: o EVT092 tem conector fêmea reto, codificação A e 4 polos. Se o dispositivo exigir outra configuração, confirme uma versão compatível.

Este cabo serve para uma aplicação que exige mais de 4 A?

A ficha declara capacidade de carga total de 4 A. Não use essa especificação como suporte para aplicações acima desse limite.

O sinal fica intermitente quando mexo no cabo; preciso trocar o EVT092?

Nem sempre: primeiro verifique se o conector está corretamente acoplado e se há dano visível. Confira também a pinagem e o roteamento antes de concluir que o cabo precisa ser substituído.

O dispositivo não reconhece o sinal; o que devo verificar antes de trocar o cabo?

Compare a atribuição dos pinos e dos condutores com a documentação do dispositivo e do cabo. As cores dos fios, isoladamente, não confirmam compatibilidade de sinal.

É melhor comprar este cabo ou montar a conexão com componentes avulsos?

O EVT092 é um cabo montado de 15 m com conector M12 fêmea de 4 polos. A ficha não compara essa opção com conjuntos de componentes avulsos; selecione conforme comprimento, interface e pinagem necessários.

Como devo instalar o conector sem danificar a conexão?

Alinhe os conectores antes de acoplar e evite forçar os contatos ou a rosca. A ficha indica torque de aperto de 0,6...1,5 Nm.

Qual raio de flexão devo respeitar ao instalar o cabo em movimento?

Para aplicação flexível, a ficha indica raio mínimo de 10 vezes o diâmetro do cabo. Considere também as condições de movimento e os limites informados no datasheet.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração de encaixe do conector M12; deve corresponder à interface do dispositivo conectado.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes conforme as condições definidas para cada classe.

Capacidade de carga

Corrente total indicada para a conexão elétrica do cabo.

Raio de flexão

Raio mínimo de curvatura indicado para evitar flexão abaixo do limite especificado em aplicação flexível.

EPDM

Material elastomérico indicado para a vedação do conector.
