Cabo de Ligação IFM EVT078 M12 0,3m

Pré-visualizar: EVT078 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 0,3m PVC IP69K

EVT078 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 0,3m PVC IP69K

Imagem meramente ilustrativa

R$ 341,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT078
EAN: 4021179231749
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVT078 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 0,3m PVC IP69K"

Destaques do Produto

Comprimento

0,3 m

Tipo de Conector

M12

Material de Revestimento

PVC

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT078 IFM - Cabo de Ligação M12 0,3m PVC IP69K

O EVT078 é um cabo de ligação IFM com conexão M12 e comprimento de 0,3 metros, desenvolvido para aplicações industriais. Construído em PVC e com proteção IP69K, é ideal para ambientes higiênicos na indústria de alimentos. Destaca-se por seus contatos banhados a ouro e resistência a lavagens sob pressão.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVT078
Comprimento	0,3 m
Conexão	M12
Grau de Proteção	IP69K
Material	PVC
Porca	Aço Inoxidável (316L)
Temperatura	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes higiênicos na indústria alimentícia
Aplicações que exigem grau de proteção IP69K
Ambientes com lavagem por jato de alta pressão

⚠ Considere outro se precisa de:

Aplicações com exposição contínua a químicos incompatíveis com PVC
Uso em ambientes com temperaturas abaixo de -25°C ou acima de 100°C
Aplicações de arraste de alta velocidade não especificadas para este raio de curvatura

APLICAÇÕES E USO

Conexão de sensores e atuadores em áreas de processamento de alimentos
Ambientes industriais com exigência de vedação IP69K
Conexões fixas em máquinas com necessidade de resistência a umidade

COMO ESCOLHER

Antes de comprar o EVT078 IFM - Cabo de Ligação M12 0,3m PVC IP69K, verifique estes pontos:

Escolha para ambientes higiênicos

Indicado quando a aplicação exige resistência a jatos de água e processos de limpeza rigorosos, assegurada pelo grau de proteção IP69K.

Limitação de flexibilidade

Se a aplicação envolve movimento contínuo de alta performance, verifique se o raio de dobra e os ciclos de curvatura deste modelo atendem às exigências mecânicas do seu equipamento.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo de tensão suportado pelo cabo
Corrente nominal	4 A	Capacidade máxima de carga de corrente contínua

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos
Temperatura ambiente	-25 a 100 °C	Faixa de operação em regime estático

Dados Mecânicos
Material da porca	Aço inoxidável 1.4404 (316L)	Material resistente à corrosão para travamento
Material do revestimento	PVC	Composição da isolação externa do cabo
Comprimento	0,3 m	Extensão física total do cabo
Ciclos de curvatura	> 1.000.000	Resistência a dobramentos cíclicos

COMPATIBILIDADE

Comunicação

• Sinais analógicos/digitais padrão M12

Conexões

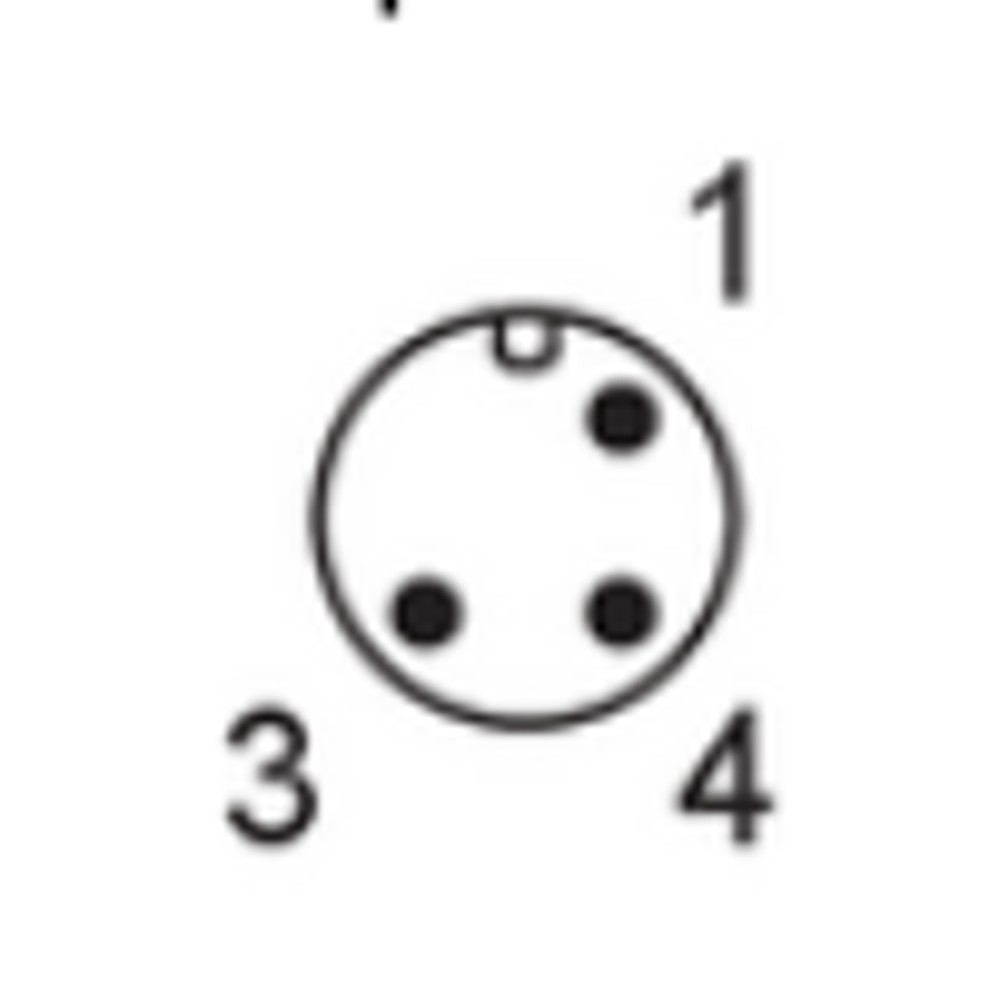

Elétrica 3 pinos, codificação A

Processo M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de limpeza com alta pressão	✓	Certificação IP69K garante vedação sob jatos de alta pressão.
Instalação em áreas externas sem cobertura	✓	Resistência climática do material PVC permite uso ao tempo.
Exposição constante a solventes industriais fortes	✗	PVC possui resistência limitada a certos solventes, consulte a tabela de compatibilidade química.

INSTALAÇÃO

Como instalar o EVT078 IFM - Cabo de Ligação M12 0,3m PVC IP69K

Limpe a rosca do dispositivo antes da conexão.
Alinhe os pinos do conector M12 com o receptáculo.
Encaixe o conector manualmente até o fim.
Utilize uma chave dinamométrica para o aperto final.
Aplique o torque recomendado de 0,6 a 1,5 Nm.
Verifique se a vedação EPDM está corretamente assentada.

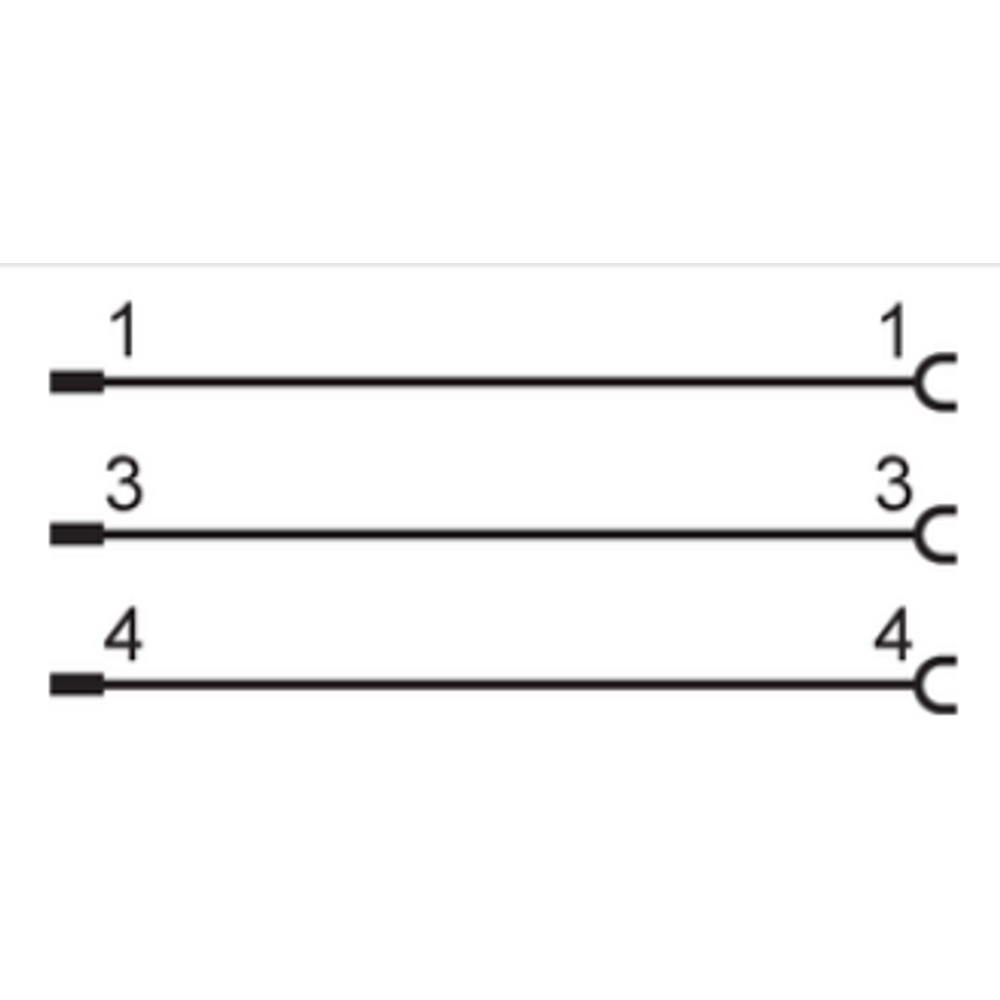

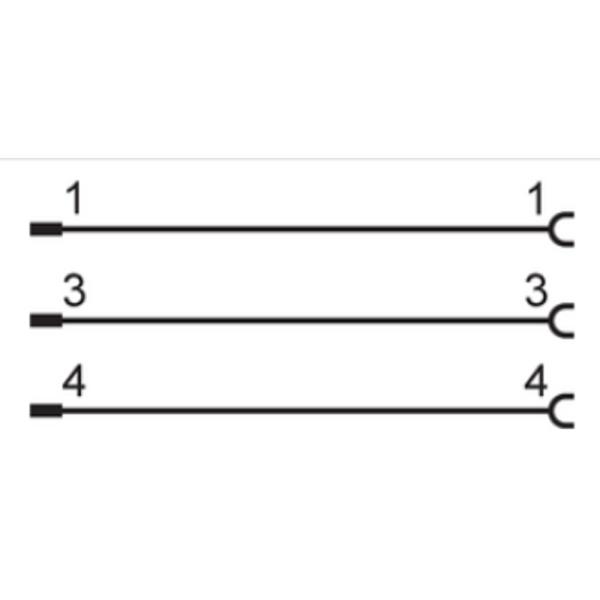

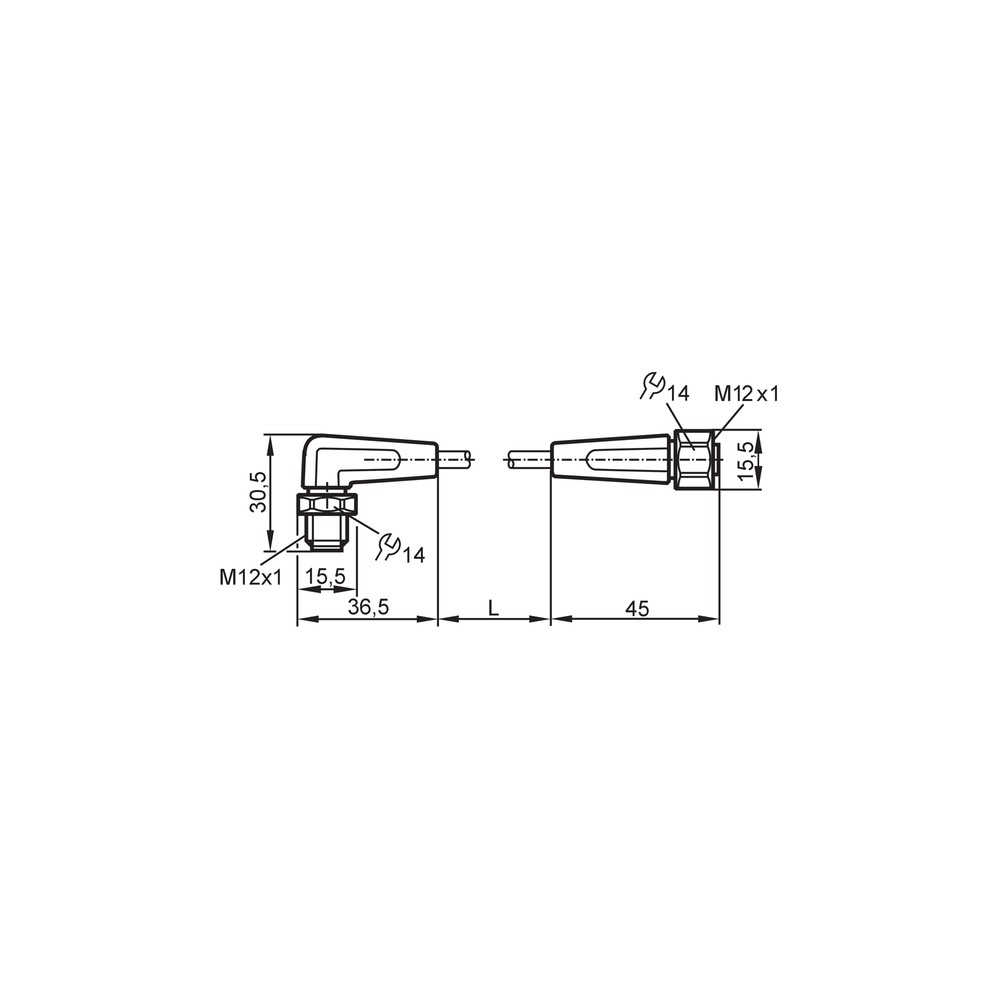

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos ou perda de sinal	Torque excessivo ou insuficiente no conector M12	Verificar se o torque está entre 0,6 e 1,5 Nm
Rompimento interno de condutores ou falha intermitente	Flexão do cabo abaixo do raio mínimo permitido (10x diâmetro)	Inspecionar visualmente o cabo em busca de dobras agudas
Sinal elétrico ruidoso ou falha de leitura	Oxidação prematura dos contatos	Verificar integridade da vedação do conector
Cabo ressecado ou com trincas	Desgaste químico da capa de PVC	Verificar compatibilidade do PVC com o ambiente químico

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVT078 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT078 da IFM?

O EVT078 é um cabo de ligação industrial com conector M12, projetado para transmitir sinais elétricos em sensores e atuadores, especialmente em ambientes higiênicos.

Para qual tipo de indústria este cabo é indicado?

Este cabo é destinado principalmente à indústria de alimentos, áreas de processamento úmidas e locais que exigem limpeza frequente com alta pressão (IP69K).

Existem restrições de uso para este cabo?

O produto não é adequado para aplicações com alta exposição a substâncias químicas agressivas que degradam o PVC ou para ambientes que excedam a faixa de temperatura de -25 a 100 °C.

Posso utilizar este cabo em contato com químicos fortes ou ácidos?

Não, este modelo possui revestimento em PVC, que possui limitações químicas específicas. Consulte o manual para compatibilidade com solventes ou agentes de limpeza específicos.

O sensor parou de comunicar. O cabo pode ser a causa?

Sintomas comuns incluem falha intermitente de sinal ou perda de comunicação, causados frequentemente por falha na vedação ou oxidação. Verifique a integridade do conector e o torque de aperto (0,6 a 1,5 Nm).

Percebi uma falha na isolação do cabo após um tempo de uso. O que verificar antes de trocar?

O cabo pode ter sofrido fadiga mecânica por excesso de curvatura ou torção. Verifique se o raio de dobra está abaixo de 10 vezes o diâmetro do cabo (4,9 mm) antes de substituir.

Este produto acompanha conectores extras ou é um kit?

Este SKU refere-se a uma peça única de cabo de ligação. Não é um kit de montagem; conectores adicionais ou divisores devem ser adquiridos separadamente conforme o layout da sua rede.

Como este cabo se compara a outros cabos de conexão M12?

A escolha depende da necessidade de resistência química e flexibilidade. O EVT078 é otimizado para higiene (IP69K) e ciclos de movimento limitados. Se sua aplicação exige arraste contínuo (esteiras móveis), avalie cabos com certificação específica para correntes de arrasto.

Quais cuidados devo ter ao instalar o conector M12?

Ao instalar, utilize chave dinamométrica para aplicar entre 0,6 e 1,5 Nm no conector M12. Nunca force a conexão sem alinhar os pinos e garanta que o cabo não sofra tensão mecânica excessiva.

Qual a procedência e garantia técnica do item?

A IFM Electronic fabrica e garante a procedência técnica deste item. A produção segue normas de vedação industrial e contato elétrico dourado para garantir baixa resistência de transição.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura (Ref.: IP 65/67/68/69K).

M12

Padrão de conector industrial circular de 12 mm de diâmetro, amplamente utilizado em automação (Ref.: Conexão M12).

PVC

Policloreto de vinila, material isolante do cabo com resistência a umidade e flexibilidade padrão (Ref.: Material Revestimento).

1.4404

Aço inoxidável 316L, resistente à corrosão, utilizado na porca de travamento (Ref.: Material Porca).

Contatos Banhados a Ouro

Tratamento na superfície dos pinos para minimizar a resistência de contato e evitar oxidação (Ref.: Contatos banhados a ouro).
