Cabo de Conexão M12 IFM EVT073 10m

Pré-visualizar: EVT073 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 10m PVC IP69K

EVT073 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 10m PVC IP69K

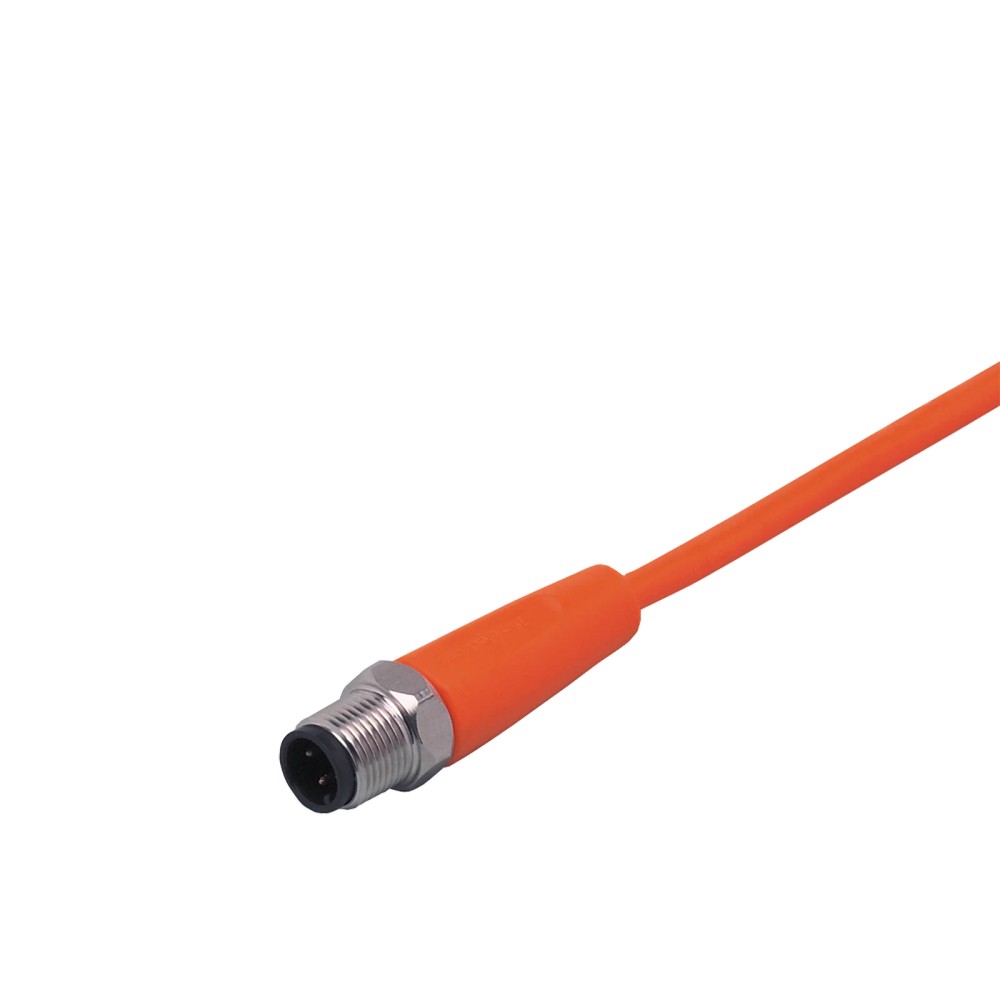

Imagem meramente ilustrativa

R$ 306,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT073
EAN: 4021179231695
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVT073 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 10m PVC IP69K"

Destaques do Produto

Tipo de Conector

M12 Reto

Comprimento

10 metros

Material

PVC (Laranja)

Configuração

4 Polos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT073 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 10m PVC IP69K

O EVT073 é um cabo de conexão industrial com conector M12, projetado para garantir a integridade do sinal em ambientes com alta umidade e exigência sanitária. Com 10 metros de comprimento e revestimento em PVC, destaca-se por sua vedação IP69K e resistência à corrosão. É a solução técnica ideal para aplicações em máquinas de processamento de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVT073
Comprimento	10 m
Conector	M12 Reto
Grau de Proteção	IP69K
Material Porca	Aço Inox 1.4404
Tensão Máxima	< 250V AC
Corrente Máxima	4 A
Faixa de Temperatura	-25 a 100°C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (zonas úmidas).
Aplicações de automação que exigem resistência à limpeza com alta pressão (IP69K).
Uso em sensores com conexão M12 de 4 pinos.

⚠ Considere outro se precisa de:

Instalações onde o raio de curvatura seja inferior a 10x o diâmetro do cabo (49mm).
Ambientes com temperaturas superiores a 100°C.
Aplicações com tensões superiores a 250V AC ou 300V DC.

APLICAÇÕES E USO

Indústria alimentícia: Conexão de sensores em zonas de lavagem.
Máquinas de embalagem: Ambientes com presença de umidade e vapores.
Sistemas de automação: Transmissão de sinais em locais onde a durabilidade do conector é crítica.

COMO ESCOLHER

Antes de comprar o EVT073 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 10m PVC IP69K, verifique estes pontos:

Quando selecionar este produto

Escolha quando necessitar de um cabo fixo de 10 metros com alta resistência à corrosão (aço 316L) e vedação contra jatos de água (IP69K).

Quando buscar outra alternativa

Busque cabos com revestimento PUR (Poliuretano) se a aplicação exigir alta resistência a óleos e desgaste mecânico severo, ou se a temperatura ambiente superar os 100°C.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material de Revestimento	PVC	Indicado para ambientes com exposição química leve e umidade.
Grau de Proteção	IP65, IP67, IP68, IP69K	Resistência total contra poeira e submersão temporária e jatos de pressão.
Material da Porca	Aço inoxidável 1.4404 (316L)	Alta resistência à corrosão em ambientes higiênicos.

Dados Elétricos
Tensão de Operação	< 250 V AC / < 300 V DC	Limite máximo de isolamento elétrico.
Capacidade de Carga	4 A	Corrente máxima suportada pelos condutores.
Contatos	Banhados a ouro	Garante baixa resistência de contato e evita oxidação.

COMPATIBILIDADE

Comunicação

• Digital Standard (Sinal ON/OFF)

• IO-Link (Compatível como meio físico)

Conexões

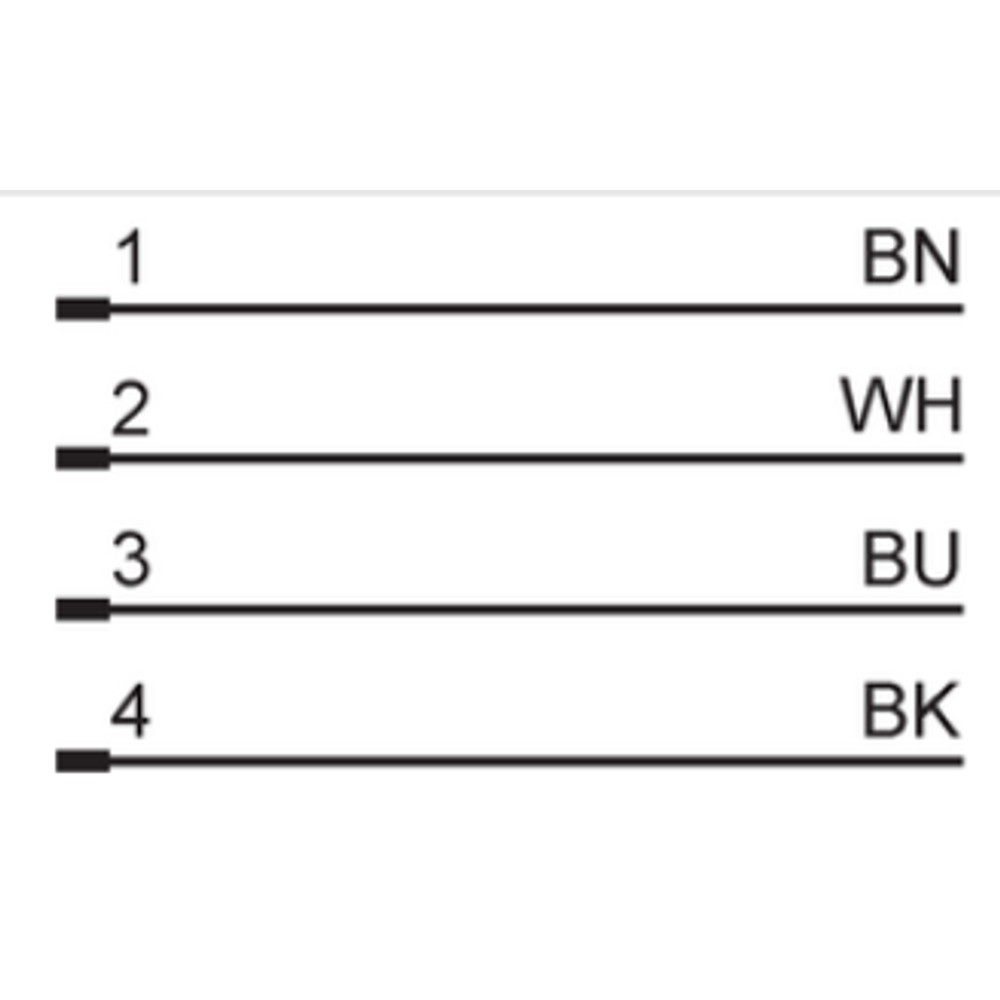

Elétrica 4 x 0,34 mm²

Processo Conector M12 A-coded

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Zonas de lavagem com jato de alta pressão	✓	O cabo possui classificação IP69K, garantindo vedação contra líquidos pressurizados.
Aplicação em esteira porta-cabos de alta velocidade	✗	Embora flexível, o material de revestimento em PVC não é otimizado para o esforço mecânico contínuo em correntes de alta velocidade.

INSTALAÇÃO

Como instalar o EVT073 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 10m PVC IP69K

Limpe a superfície de acoplamento do dispositivo.
Verifique se o O-ring de vedação do cabo está presente e sem danos.
Alinhe o conector M12 com o dispositivo, garantindo a codificação correta.
Rosqueie a porca manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Prenda o cabo utilizando abraçadeiras, respeitando o raio de curvatura mínimo de 49mm.

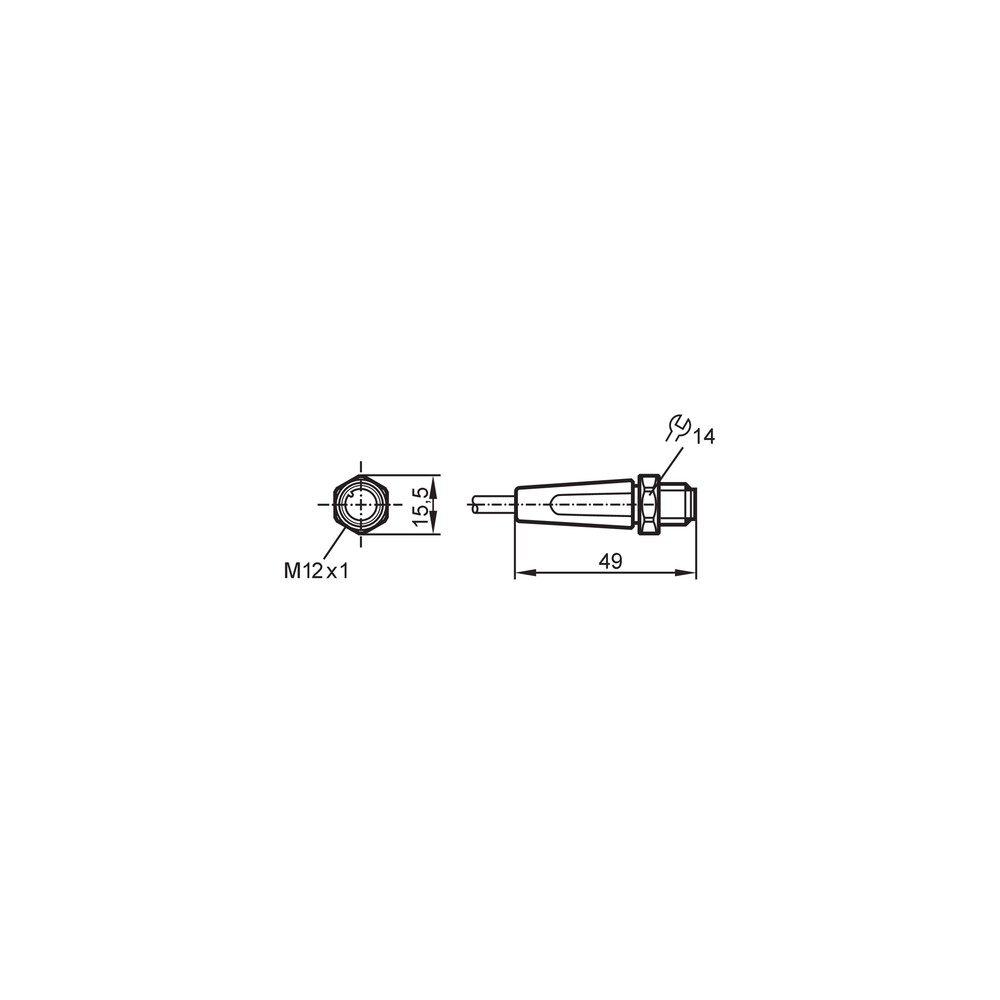

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dano na rosca do conector ou falha na vedação.	Aperto excessivo ou falta de alinhamento ao rosquear.	Inspecionar visualmente se há sinais de deformação ou se a rosca gira livremente.
Cabo com aparência retorcida e falha de sinal intermitente.	Excesso de torção mecânica no cabo.	Realizar teste de continuidade com multímetro enquanto manipula o trecho do cabo.

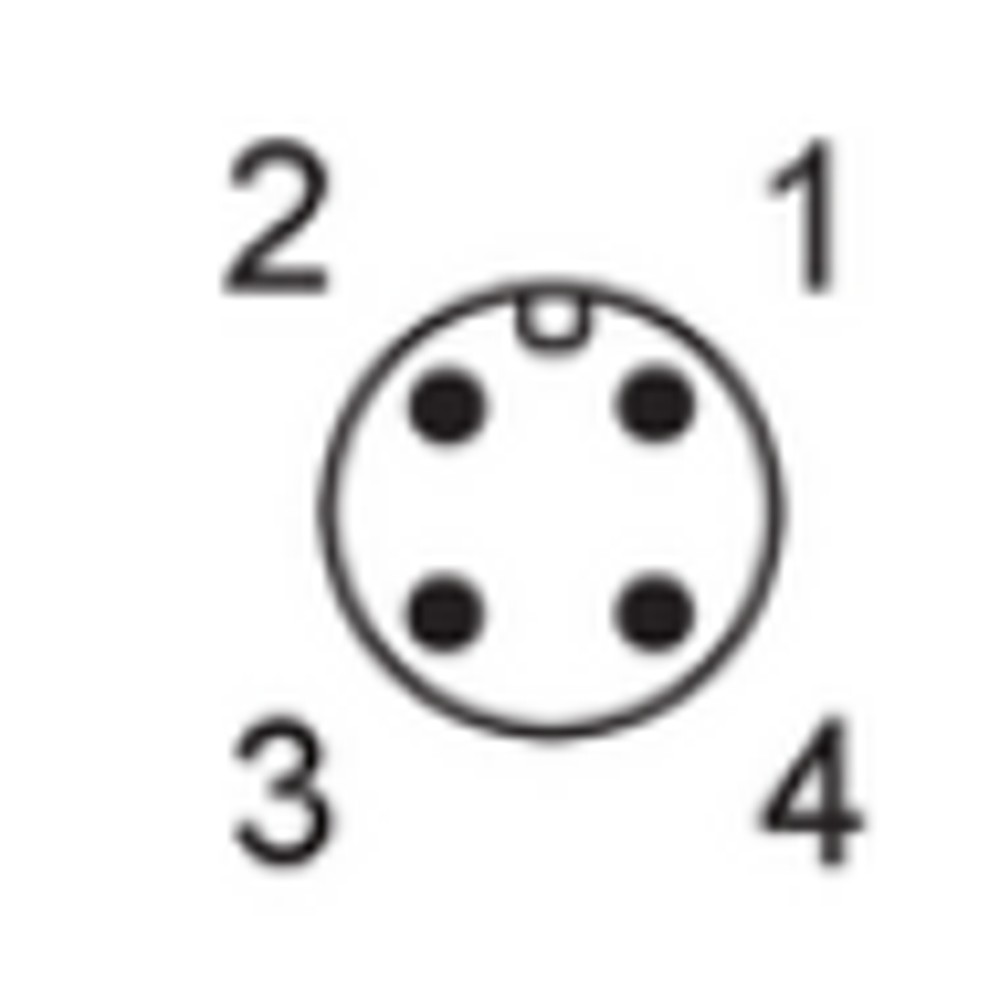

Rompimento interno de um dos quatro condutores.	Curvatura abaixo do raio mínimo permitido.	Testar continuidade entre as extremidades dos pinos 1 a 4.
Endurecimento ou rachadura na capa do cabo.	Exposição a agentes químicos incompatíveis com PVC.	Verificar se o material do cabo apresenta fragilidade ao toque.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT073 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e onde posso utilizá-lo?

O EVT073 é um cabo de conexão M12 de 10 metros, projetado especificamente para ambientes úmidos e higiênicos, como a indústria alimentícia, possuindo contatos banhados a ouro e grau de proteção IP69K.

Este cabo é adequado para ambientes de limpeza agressiva na indústria alimentícia?

Sim, ele é isento de silicone e possui materiais resistentes, sendo ideal para zonas de lavagem e contato com umidade frequente.

Existe alguma limitação técnica para a aplicação deste cabo?

Este cabo não deve ser utilizado em aplicações que excedam a tensão de 250V AC ou 300V DC, nem em ambientes com temperaturas superiores a 100°C.

Posso usar este cabo em qualquer tipo de esteira porta-cabos?

O cabo não é adequado para uso em esteiras porta-cabos com raios de curvatura inferiores a 10 vezes o seu diâmetro externo, o que pode causar fadiga prematura do condutor.

Como diagnosticar falhas de comunicação com este cabo?

Sintomas como perda de sinal intermitente podem indicar oxidação ou falha de isolamento, verificável através da medição de continuidade e inspeção visual da integridade do revestimento de PVC.

O que verificar se o cabo apresentar falha de alimentação?

Sintomas de superaquecimento ou falha na carga indicam sobrecorrente, verificável confirmando se o consumo do dispositivo conectado não excede o limite de 4A.

Como decidir entre este cabo de 10m e modelos menores?

A escolha entre este modelo e outros depende estritamente do comprimento necessário e do tipo de conexão. Este modelo oferece 10 metros e conector reto, ideal para longas distâncias fixas.

Por que utilizar este conector moldado em vez de montar um conector no local?

O uso de conectores moldados de fábrica, como o EVT073, reduz drasticamente o risco de entrada de umidade em comparação a conectores montáveis em campo, sendo preferível em áreas úmidas.

Quais cuidados devo ter ao instalar o cabo?

Para a instalação, certifique-se de não torcer o cabo durante a fixação e respeite o torque de aperto do conector entre 0,6 e 1,5 Nm para garantir a vedação IP69K.

Qual é a procedência e qualidade deste cabo?

A marca IFM é referência global em sensores e tecnologia de conexão, garantindo que este cabo atenda aos rigorosos padrões de segurança e durabilidade industrial especificados.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Raio de flexão

Distância mínima permitida para dobrar o cabo sem danificar os fios internos (Ref.: 10x diâmetro do cabo).

Isento de silicone

Material que não libera substâncias prejudiciais ao processo de pintura ou colagem (Ref.: Característica especial).

Conector M12

Padrão de conexão industrial circular de 12mm de diâmetro para sinal e energia (Ref.: Conexão elétrica).

Aço inoxidável 1.4404

Aço inoxidável austenítico (316L) com excelente resistência à corrosão (Ref.: Material porca).
